IC693CHS397 صحيفة بيانات ودليل فني لسلسلة GE Fanuc 90-30

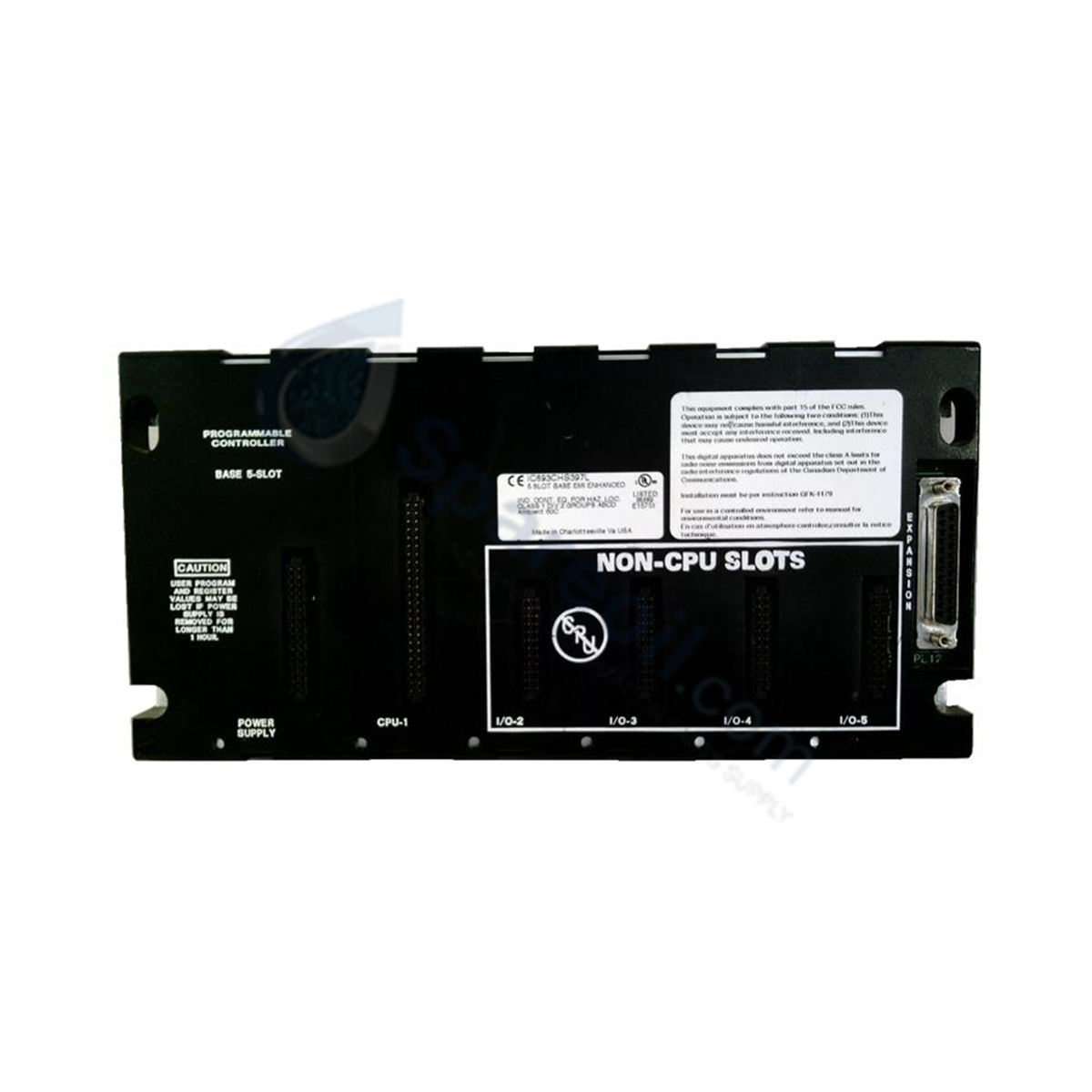

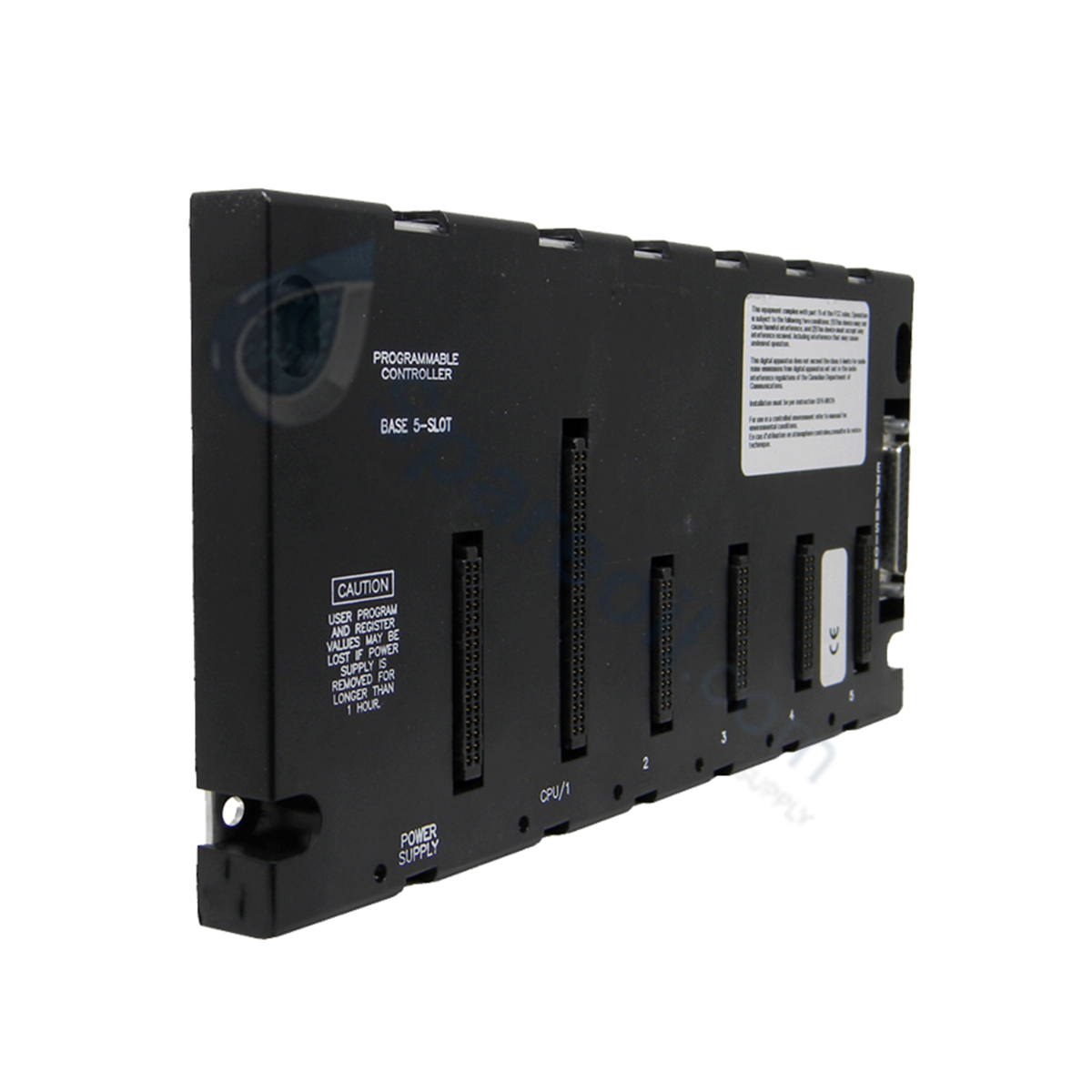

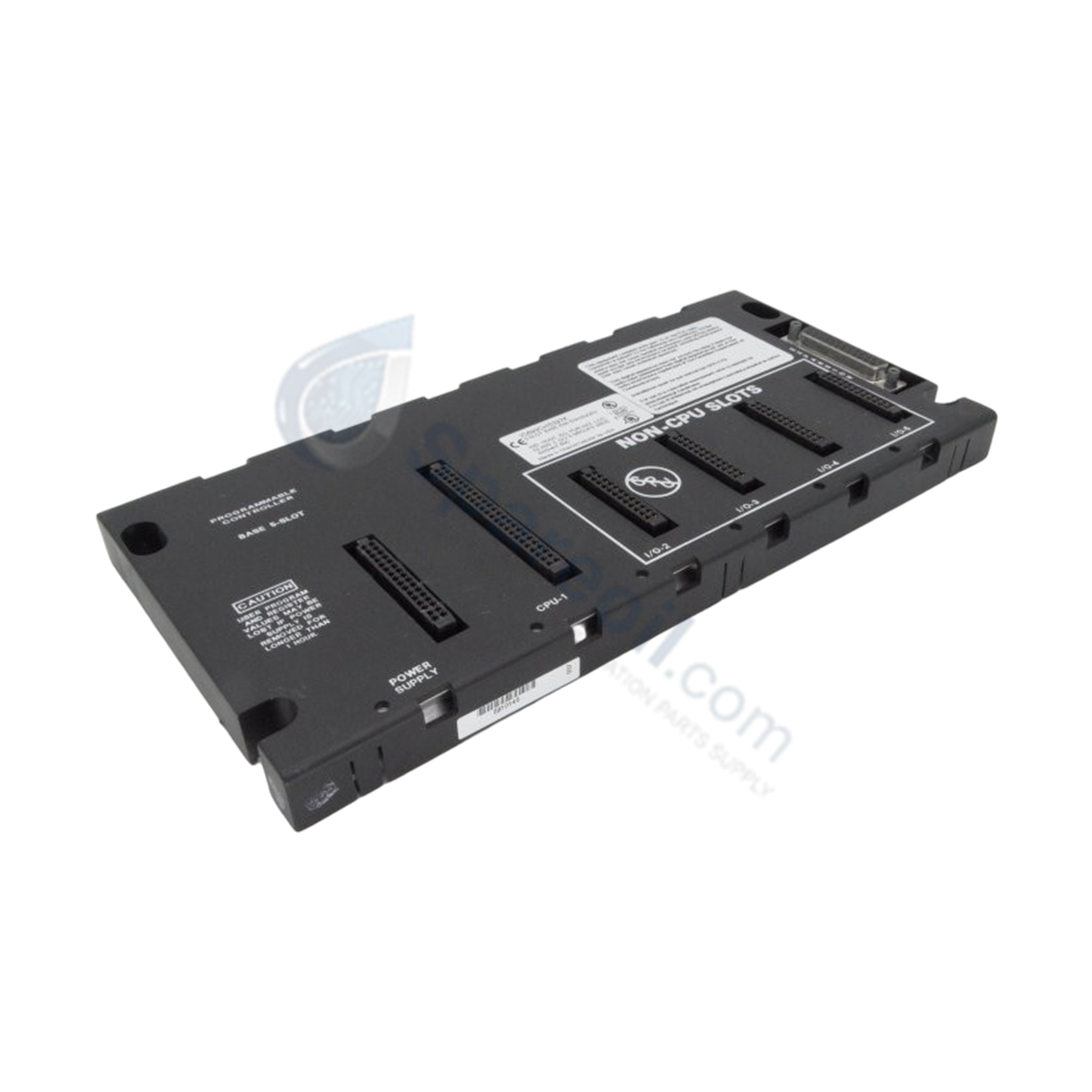

IC693CHS397 اللوحة الأساسية لوحدة المعالجة المركزية Series 90-30 من GE Fanuc

IC693CHS397 اللوحة الأساسية لوحدة المعالجة المركزية Series 90-30 من GE Fanuc

التوفر: 10 متوفر في المخزون

تم تكوين اللوحة الأساسية GE Fanuc IC693CHS397 (اللوحة الأساسية لوحدة المعالجة المركزية IC693CHS397) للاستضافة المحلية للأجهزة في منصات الفئة 90-30،...

رمز المنتج: IC693CHS397

Manufacturer: GE Fanuc
Product No.: IC693CHS397
Product Type: القواعد الأساسية لوحدة المعالجة المركزية
Product Origin: USA
Payment:T/T, Western Union
Weight: 790g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين اللوحة الأساسية GE Fanuc IC693CHS397 (اللوحة الأساسية لوحدة المعالجة المركزية IC693CHS397) للاستضافة المحلية للأجهزة في منصات الفئة 90-30، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لتوصيل الوحدات وتوسيع ناقل اللوحة الخلفية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	IC693CHS397
الماركة	GE Fanuc Emerson
المنشأ	الولايات المتحدة
الوزن	0.60 كجم (1.31 رطل)
الأبعاد	10.43 × 5.12 × 5.59 بوصة (العرض × الارتفاع × العمق)
درجة حرارة التشغيل	المعيار الصناعي 0 إلى 60 درجة مئوية (المحيطة)
استهلاك الطاقة	270 مللي أمبير عند 5 فولت تيار مستمر
خط الإنتاج	الفئة 90-30
إجمالي عدد الفتحات	5 فتحات مرقمة بالإضافة إلى فتحة واحدة غير مرقمة لمصدر الطاقة
تخصيص فتحة مصدر الطاقة	الفتحة اليسرى غير المرقمة (مخصصة)
تخصيص الفتحة 1	وحدة المعالجة المركزية / الوحدات المتخصصة / ماسح الإدخال/الإخراج عن بعد FIP
تخصيص الفتحة 2 إلى 5	وحدات الإدخال/الإخراج / وحدات الخيارات
وحدات المعالجة المركزية المسموح بها	وحدة معالجة مركزية واحدة كحد أقصى لكل لوحة أساسية
عنوان الرف الافتراضي	الرف رقم 0
نوع موصل التوسعة	موصل D-shell أنثى ذو 25 سنًا
الحد الأقصى لطول كابل التوسعة	15 مترًا (50 قدمًا)
نوع التركيب	التركيب على لوحة

سرعة الاتصال بالناقل الخلفي وتوافق تحديث البرامج الثابتة

يدعم تصميم اللوحة الأساسية نقل البيانات المحلي عالي السرعة عبر تتبع سرعة الاتصال بالناقل الخلفي المدمج. يوفر بنية تحتية مادية للشبكات الحتمية، مما يسمح للمعالج المركزي المعياري بتحقيق معدلات تنفيذ حتمية عبر الرفوف المحلية والموسعة. تعتمد تحديثات تهيئة النظام على توافق تحديث البرامج الثابتة لوحدة المعالجة المركزية المضيفة المحددة، بينما تشتمل الفتحات من 2 إلى 5 على مفاتيح تحديد ميكانيكية لمنع الإدخال العرضي للأجهزة غير المتوافقة، مما يقلل من مخاطر الأعطال أثناء توسيع كثافة الإدخال/الإخراج.

الأسئلة المتكررة

س: هل يمكن للوحة الأساسية IC693CHS397 أن تعمل كرف توسعة أو رف عن بعد؟

ج: لا. تم تخصيص IC693CHS397 حصريًا كلوحة أساسية رئيسية لوحدة المعالجة المركزية ويجب أن توجد في الرف رقم 0 ضمن بنية PLC. تستوعب وحدة معالجة مركزية معيارية واحدة أو وحدة متخصصة في الفتحة 1.

س: ما هي حدود الكابل عند استخدام موصل ناقل توسعة الإدخال/الإخراج؟

ج: يدعم الموصل الأيمن ذو 25 سنًا من نوع D-shell أنثى الاتصال باللوحات الأساسية التوسعية. يجب ألا يتجاوز الطول التراكمي الإجمالي لكابلات التوسعة عبر النظام الفرعي 15 مترًا (50 قدمًا).

إرشادات التثبيت الميداني

قم بتثبيت الشاسيه على اللوحة الفرعية باستخدام عروات التثبيت على اللوحة المتوفرة، مع ضمان تأريض كهربائي موثوق به لغلاف اللوحة الخلفية المعدني.
تأكد من فصل جميع طاقة النظام الواردة قبل تركيب وحدة مصدر الطاقة في الفتحة اليسرى غير المرقمة أو إدخال أي وحدات إدخال/إخراج في الفتحات من 1 إلى 5.
تحقق من أن كابل التوسعة D-shell ذو 25 سنًا مثبت بالكامل عبر مسامير التثبيت الخاصة به إذا تم تنفيذ توسيع نظام متعدد الرفوف.
حافظ على فصل مناسب بين أسلاك الإشارة ذات الجهد المنخفض المتصلة بوحدات الإدخال/الإخراج المجاورة وخطوط الطاقة ذات الجهد العالي التي تمر عبر قنوات الأسلاك.
