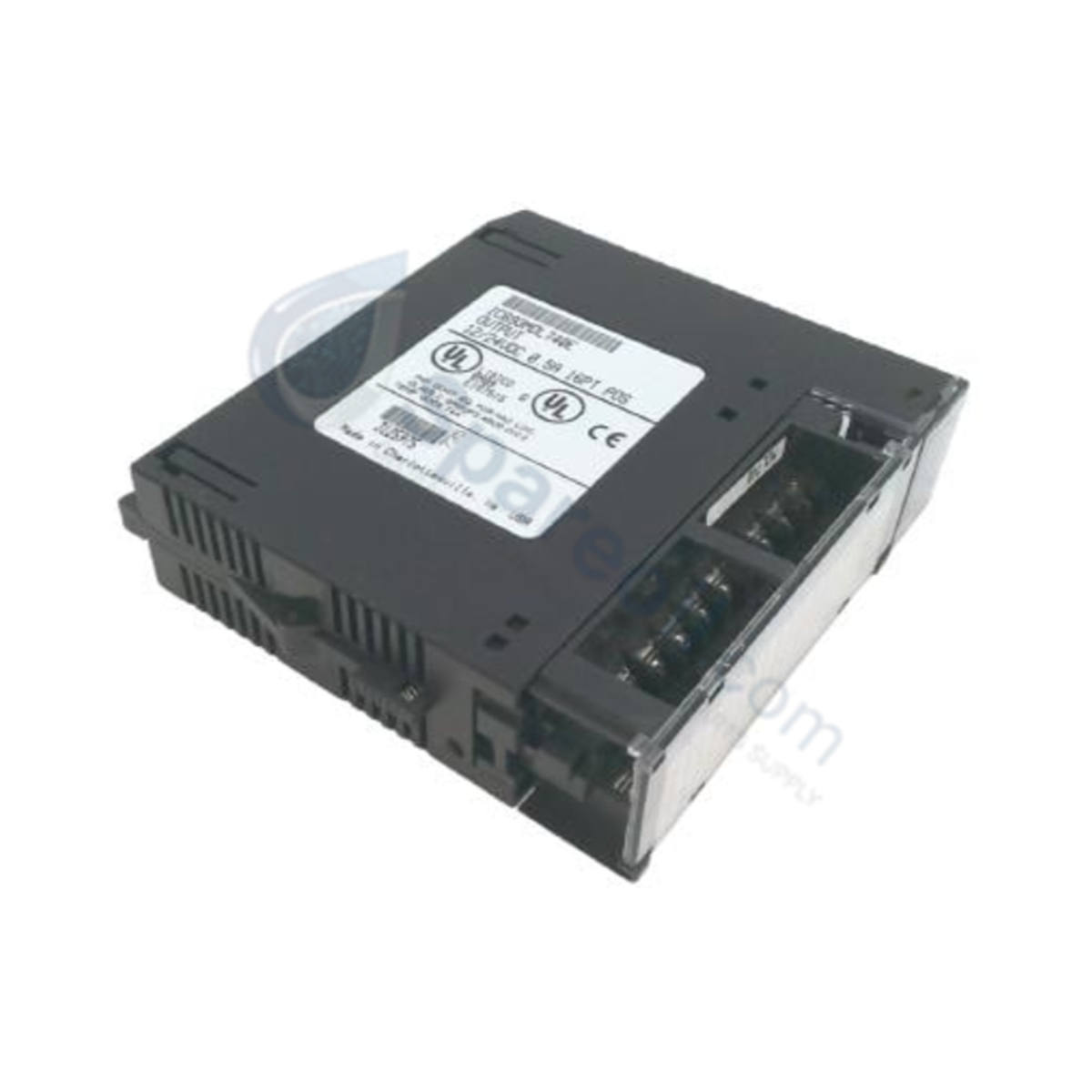

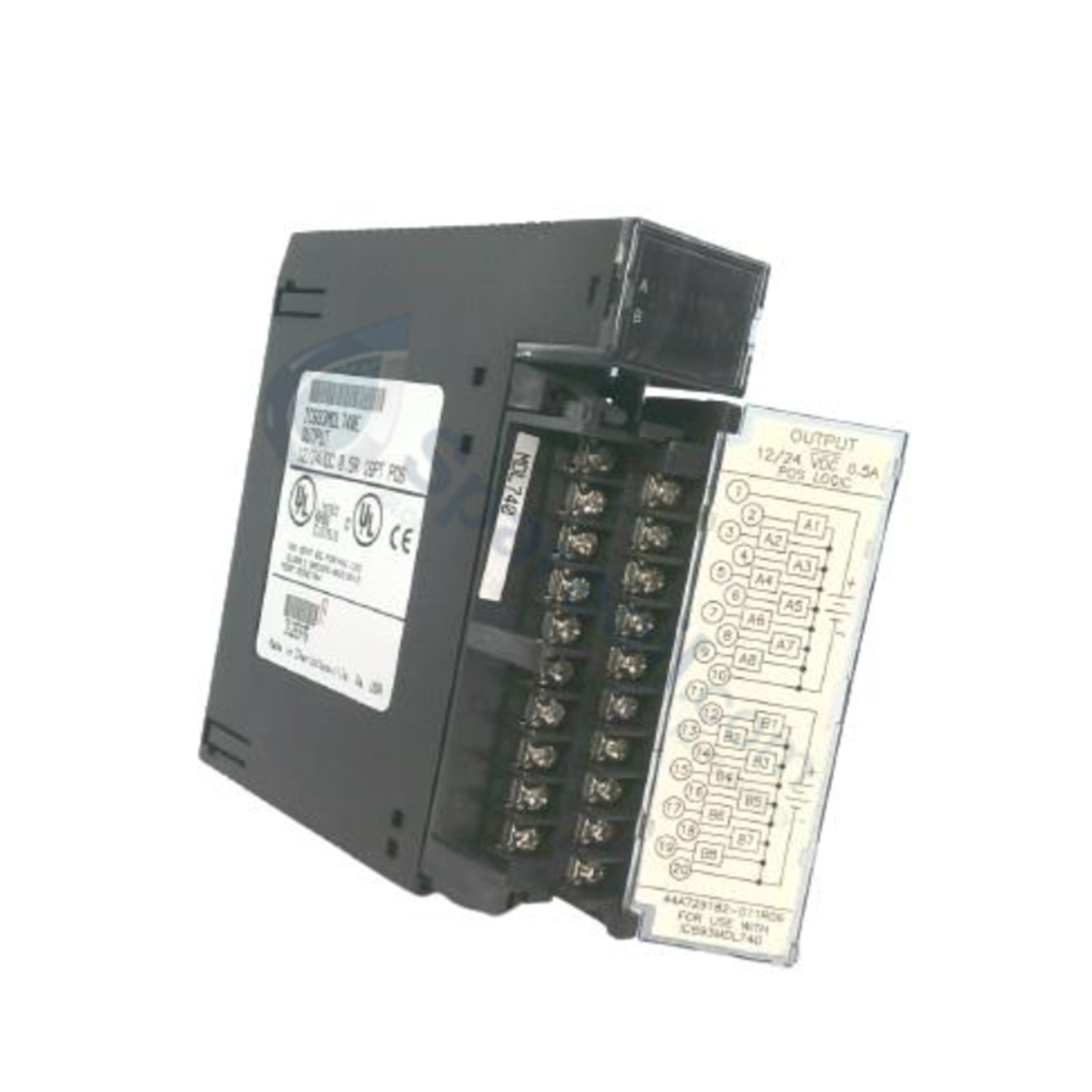

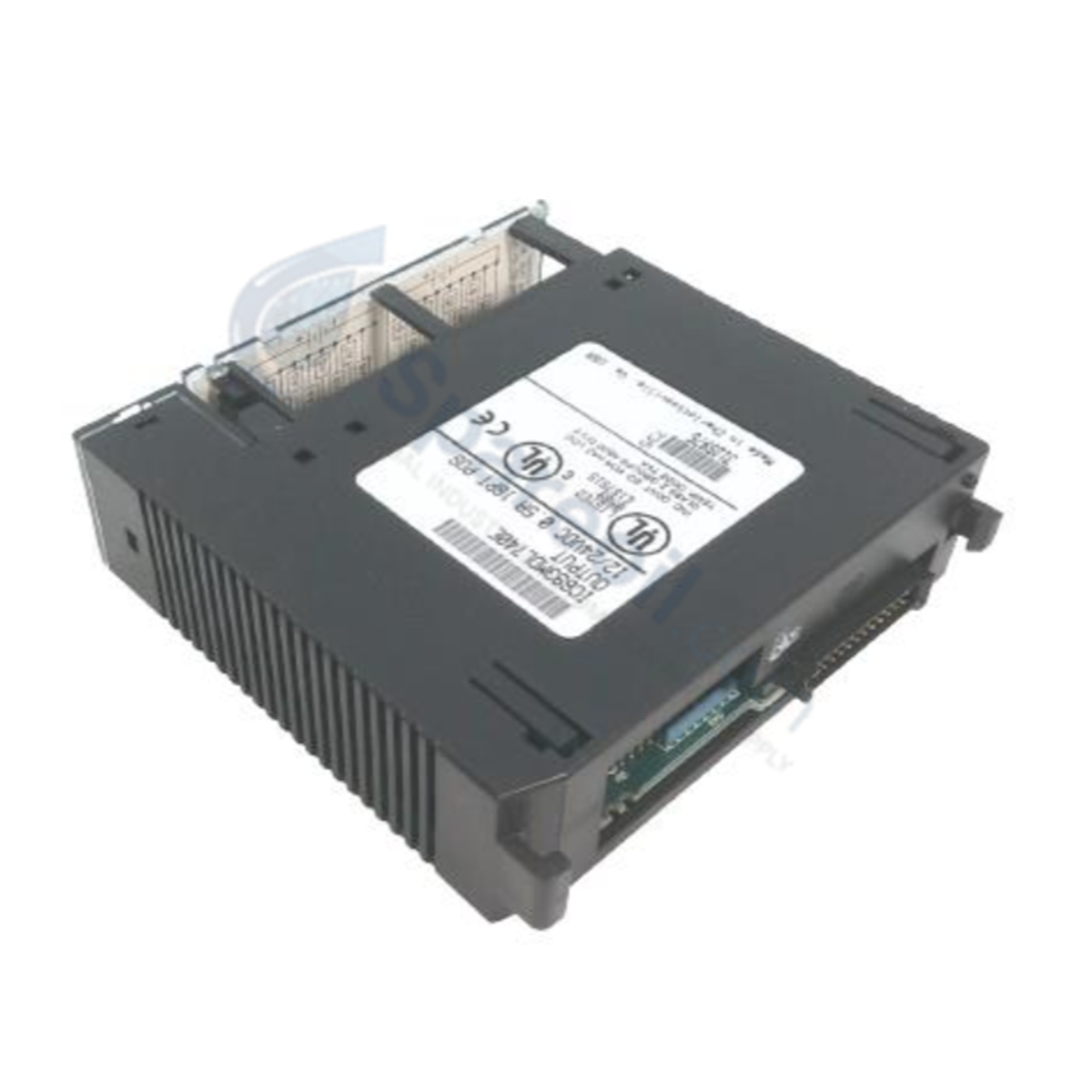

تعمل وحدة GE IC693MDL740، والمُفهرسة أيضًا باسم وحدة الإخراج المنفصلة IC693MDL740، كمكون أجهزة مخصص لتوفير التيار للأحمال الكهربائية المتصلة داخل منصات الفئة 90-30. تقوم واجهة الترانزستور ذات 16 قناة بتوجيه إشارات التحكم الثنائية من اللوحة الخلفية للهيكل الرئيسي لتشغيل أحمال التيار المستمر الخارجية عبر مسارات تبديل المنطق الموجب.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC693MDL740 |
| العلامة التجارية | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.34 كجم (0.75 رطل) |
| الأبعاد | نموذج وحدة الفئة 90-30 ذات الفتحة الواحدة |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 110 مللي أمبير عند 5 فولت تيار مستمر (سحب ناقل اللوحة الخلفية، جميع القنوات نشطة) |
| نقاط الإخراج | 16 نقطة (مجموعتان معزولتان من 8 قنوات) |
| نوع منطق الدائرة | الترميم (قطبية منطقية موجبة) |
| الجهد الاسمي للإخراج | 12 / 24 فولت تيار مستمر |
| نطاق جهد الإخراج | 12 إلى 24 فولت تيار مستمر (+20%، -15% حدود تموج) |
| تيار مقدر لكل قناة | 0.5 أمبير كحد أقصى للحمل المستمر |
| الحد الأقصى للتيار لكل مشترك | 2 أمبير كحد أقصى للحمل المستمر |
| تيار التدفق الأقصى | 4.78 أمبير لمدة 10 مللي ثانية |
| انخفاض الجهد في حالة التشغيل | 1 فولت تيار مستمر كحد أقصى |
| تيار التسرب في حالة الإيقاف | 1 مللي أمبير كحد أقصى |
