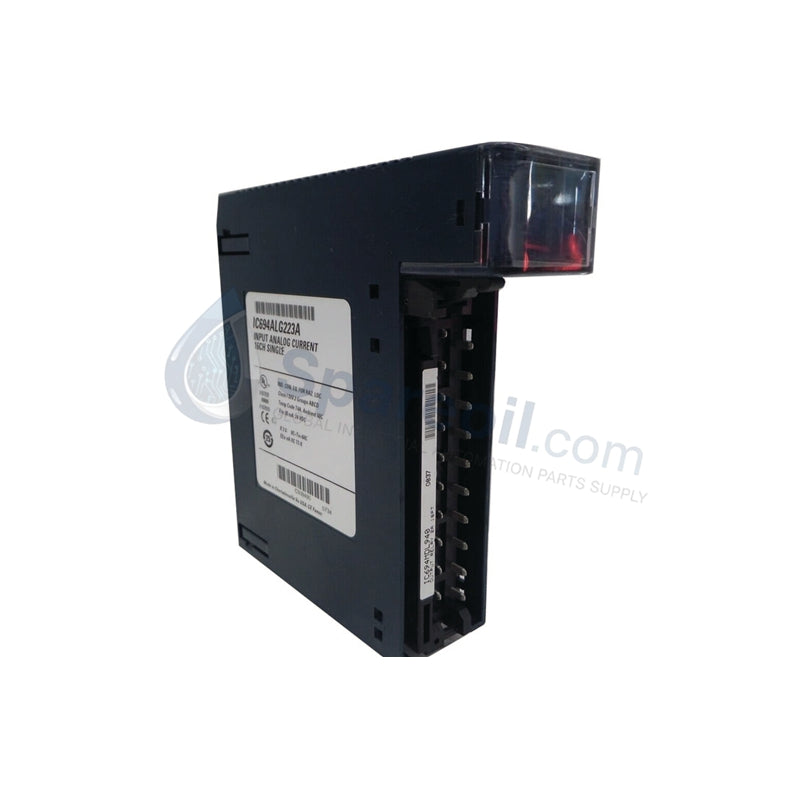

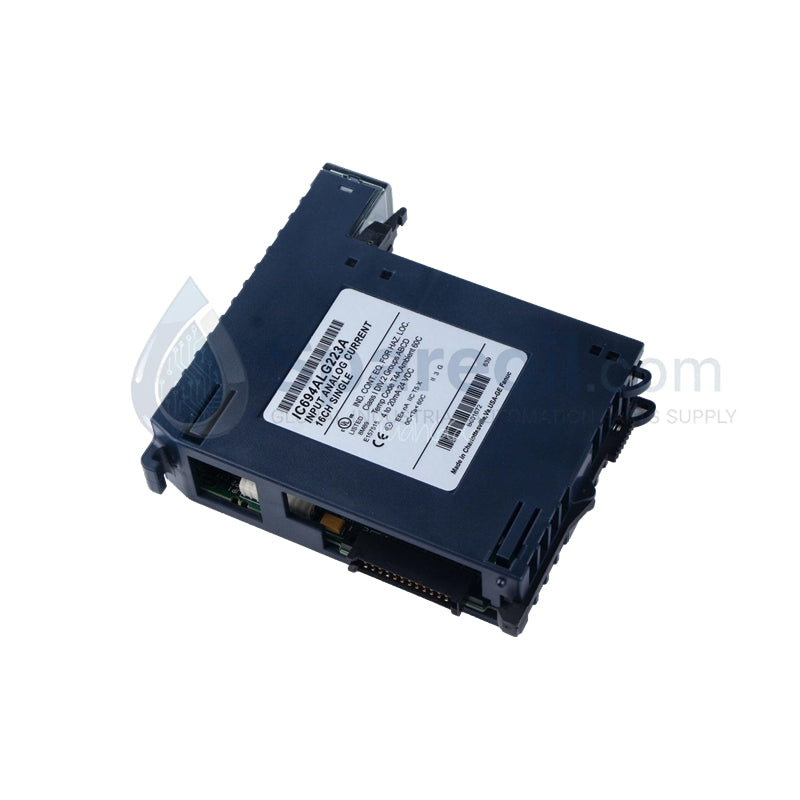

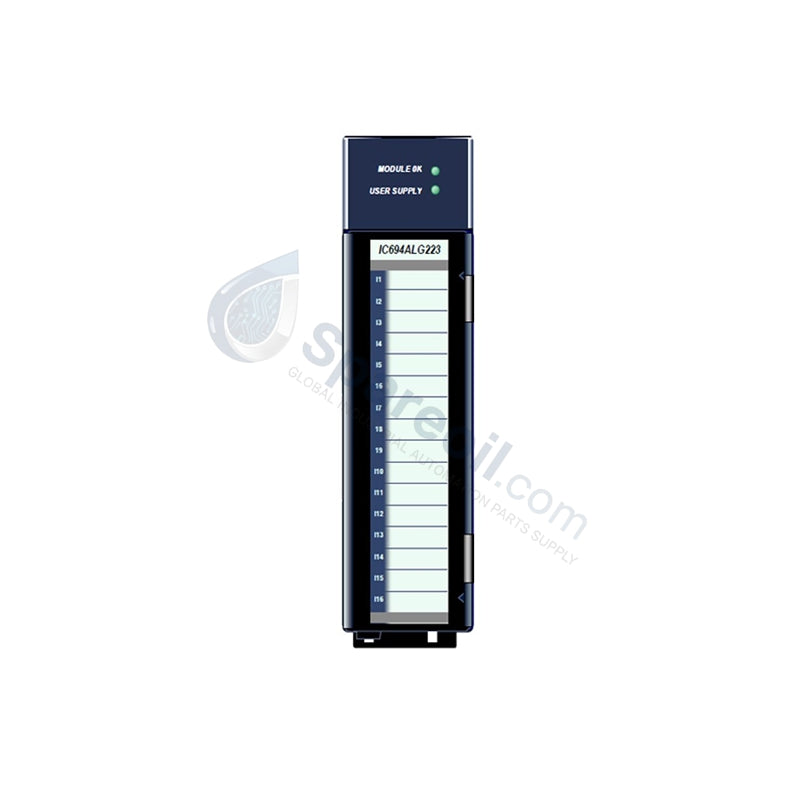

IC694ALG223A RX3i مدخل تناظري عالي الكثافة 0-20 مللي أمبير

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة IC694ALG223A كواجهة تيار تناظرية عالية الكثافة لمنصة PACSystems RX3i. تقوم بتحويل إشارات التيار الصناعية القياسية (0-20 ملي أمبير...

رمز المنتج: IC694ALG223A

Manufacturer: GE Fanuc
Product No.: IC694ALG223A
Product Type:
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة IC694ALG223A كواجهة تيار تناظرية عالية الكثافة لمنصة PACSystems RX3i. تقوم بتحويل إشارات التيار الصناعية القياسية (0-20 ملي أمبير و 4-20 ملي أمبير) من أجهزة الإرسال الميدانية إلى بيانات رقمية دقيقة 12 بت. تعمل هذه الوحدة على تحسين مساحة الرف من خلال توفير 16 قناة أحادية الطرف في فتحة واحدة، مما يجعلها حجر الزاوية لمراقبة العمليات المعقدة في قطاعات الكيماويات ومعالجة المياه وتوليد الطاقة. نقدم هذا المنتج جديدًا تمامًا وأصليًا بنسبة 100% لضمان أقصى قدر من سلامة النظام.

المواصفات الفنية

تتصل هذه الوحدة مباشرة باللوحة الخلفية لـ RX3i، مستخدمةً اتصال ناقل عالي السرعة لتحديث البيانات بسرعة.

الميزة	المواصفات
قنوات الإدخال	16 قناة أحادية الطرف
نطاقات الإدخال	من 0 إلى 20 ملي أمبير، من 4 إلى 20 ملي أمبير، من 4 إلى 20 ملي أمبير محسنة
الدقة	12 بت (تقريبًا 4 ميكرو أمبير لكل LSB)
معدل التحديث	13 مللي ثانية (جميع القنوات)
الدقة	±0.25% من المدى الكامل عند 25 درجة مئوية
مقاومة الإدخال	250 أوم
الطاقة الداخلية	120 مللي أمبير عند 5 فولت تيار مستمر
الإمداد الخارجي	من 20 إلى 30 فولت تيار مستمر (يوفره المستخدم)
العزل	1500 فولت تيار متردد بين الجانب الميداني والجانب المنطقي

مزايا هندسية

اكتشاف الأعطال عبر النطاق المحسن: يحدد وضع "4-20 ملي أمبير المحسن" ظروف الأسلاك المفتوحة. إذا انخفضت الإشارة إلى ما دون 4 ملي أمبير، تقوم الوحدة بتشغيل إنذار تشخيصي، مما يسمح للمشغلين بالتمييز بين قيمة عملية صفرية وفشل في الأسلاك المادية.
كثافة عالية موفرة للمساحة: من خلال تجميع 16 قناة في فتحة RX3i واحدة، تقلل IC694ALG223A من إجمالي حجم الأجهزة ومتطلبات اللوحة الخلفية، مما يقلل من التكلفة الإجمالية لنظام التحكم.
رفض الضوضاء الفائق: يقوم مرشح التمرير المنخفض المدمج بتردد 19 هرتز بقمع الضوضاء الكهربائية عالية التردد الشائعة في البيئات الصناعية كثيرة المحركات، مما يضمن متغيرات عملية مستقرة لحلقات PID.
إمكانية التبديل السريع: ضمن بنية RX3i، تدعم هذه الوحدة التبديل السريع (تحت تكوين محدد)، مما يقلل من وقت التوقف عن العمل أثناء الصيانة أو استبدال الوحدة.

الأسئلة الشائعة

س: هل تتطلب وحدة IC694ALG223A مصدر طاقة خارجيًا؟

ج: نعم. بينما تسحب الوحدة 120 مللي أمبير من ناقل اللوحة الخلفية 5 فولت للمنطق، يجب توفير مصدر خارجي 24 فولت تيار مستمر لتشغيل دوائر الإدخال التناظري.

س: هل يمكنني مزج إشارات 0-20 مللي أمبير و 4-20 مللي أمبير على نفس الوحدة؟

ج: نعم. يسمح لك برنامج التكوين PACSystems RX3i بتحديد نطاق الإدخال لكل قناة على حدة، مما يوفر مرونة لأنواع المستشعرات المتنوعة.

س: ما هو الاختلاف الأساسي بين الإصدار "A" و IC694ALG223 الأساسي؟

ج: يشير اللاحقة "A" عادةً إلى أحدث مراجعة تصنيعية أو تحديث للبرامج الثابتة. تظل IC694ALG223A متوافقة تمامًا مع جميع أنظمة RX3i التي تدعم سلسلة ALG223.

س: كيف تتعامل الوحدة مع فشل المستشعر؟

ج: في الوضع "المحسن"، تكتشف الوحدة قيم التيار التي تقل عن عتبة 4 مللي أمبير. وتقوم بالإبلاغ عن ذلك كخطأ "تحت النطاق" أو "سلك مفتوح" من خلال جدول تشخيص PLC، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة.
