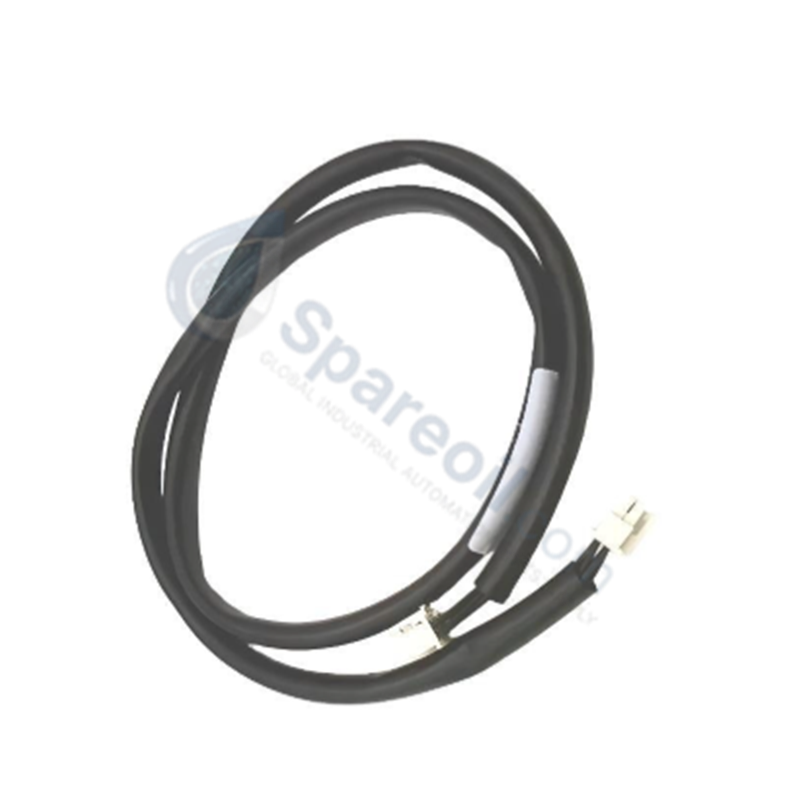

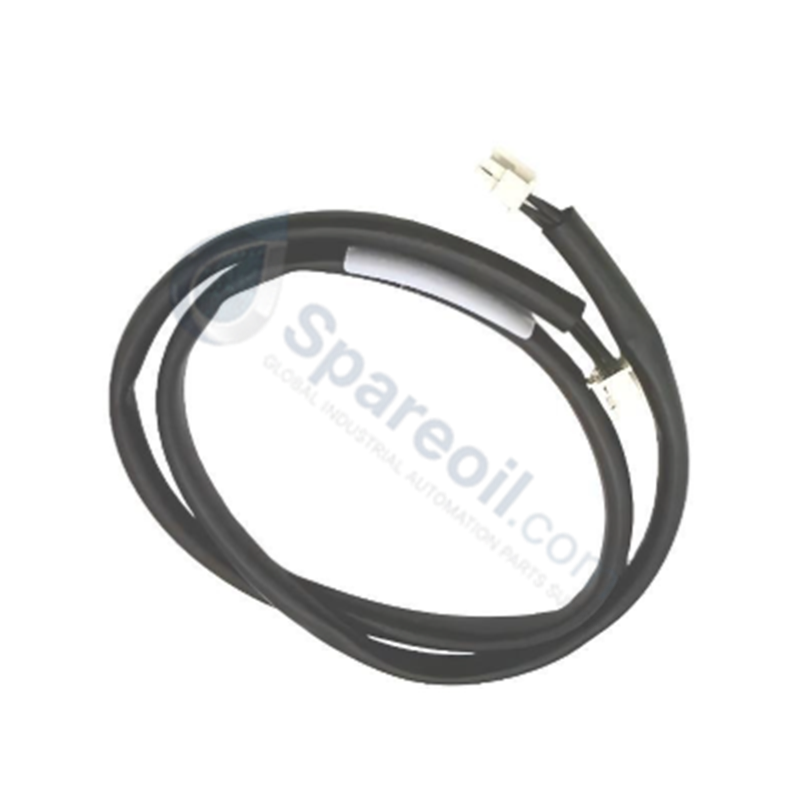

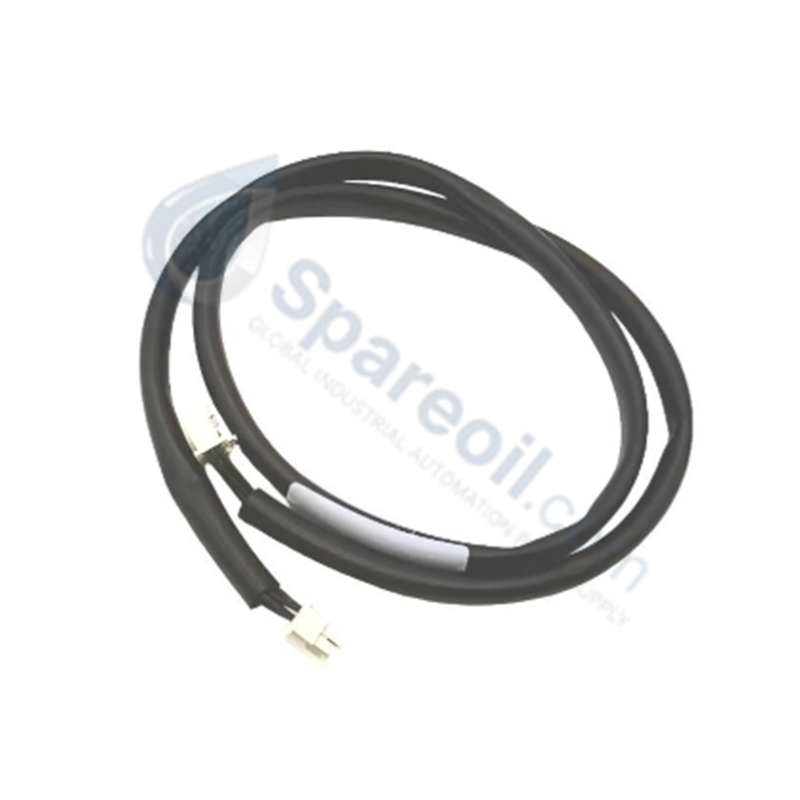

يعمل الكابل GE Fanuc IC695CBL002، والمُفهرس أيضًا باسم الكابل البديل IC695CBL002 لتوصيل وحدة المعالجة المركزية، كمكون أجهزة مخصص لربط وحدة المعالجة المركزية بوحدة تخزين طاقة مساعدة ضمن منصات RX3i PacSystem.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC695CBL002 |
| العلامة التجارية | GE Fanuc Emerson |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 0.45 كجم (1.00 رطل) |
| الأبعاد | طول 1.0 متر (36 بوصة) |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | مكون سلبي (نقل الإشارة/الطاقة فقط) |
| خط الإنتاج | RX3i PacSystem |
| نوع الموصل | 7 سنون، مُشفّر |
| تكوين الأسلاك | مستقيم من طرف إلى طرف |
| الإنهاء المتكامل | نعم (مقاوم الإنهاء متضمن) |
| الأجهزة المدعومة | وحدة المعالجة المركزية IC695CPE330 ومجموعة الطاقة IC695ACC402 |
| الامتثال البيئي | توجيه الاتحاد الأوروبي RoHS 2011/65/EU |
| جهد النظام المرتبط | 120/240 فولت تيار متردد، 125 فولت تيار مستمر، أو 24 فولت تيار مستمر كمصادر اسمية |
سرعة الاتصال بالناقل الخلفي والشبكات الحتمية
يُسهل الاتصال المادي الذي يوفره هذا الكابل التنفيذ الكهربائي المباشر أثناء انقطاع الطاقة الرئيسية، مما يمكّن النظام من الحفاظ على الجهد الحرج المطلوب لعمليات النسخ الاحتياطي للبيانات. من خلال ربط معالج IC695CPE330 مباشرة بحزمة الطاقة IC695ACC402، يضمن ذلك عبور طاقة احتياطية غير منقطع دون التأثير سلبًا على سرعة الاتصال بالناقل الخلفي. يؤمّن هذا التحويل السريع للطاقة ذاكرة المستخدم وينقل البيانات إلى وحدة تخزين غير متطايرة، مما يحافظ على سلامة حالات الشبكات الحتمية قبل إيقاف تشغيل المعالج بالكامل مع منع انتشار الأعطال المحلية أثناء توسيع كثافة الإدخال/الإخراج.
الأسئلة المتكررة
س: هل يمكن للأجهزة من سلسلة IC693 أو السلاسل القديمة البديلة استخدام هذا الكابل لتوصيلات النسخ الاحتياطي؟
ج: لا. يحد التشفير المادي لموصل الـ 7 سنون التطبيق حصريًا على مكونات محددة من RX3i PacSystem، وتحديدًا وحدة المعالجة المركزية IC695CPE330 وفتحات واجهة حزمة الطاقة IC695ACC402.
س: هل يدعم هذا الكابل التبديل السريع أثناء تنفيذ وحدة المعالجة المركزية للمنطق؟
ج: يؤدي فصل الكابل أثناء التشغيل النشط إلى تعريض دائرة النسخ الاحتياطي لحزمة الطاقة للخطر. إذا حدث انقطاع في الطاقة الرئيسية بينما الكابل مفصول، لا يمكن لوحدة المعالجة المركزية تنفيذ تسلسل حفظ الذاكرة إلى ذاكرة الفلاش غير المتطايرة، مما يؤدي إلى فقدان كامل للبيانات المتطايرة.
إرشادات التركيب الميداني
- قم بإيقاف تشغيل رف وحدة التحكم قبل توصيل أو إزالة كابل الواجهة لمنع الأقواس الكهربائية العابرة عبر الدبابيس.
- حدد المقابس المطابقة ذات الـ 7 سنون والمُشفّرة في القسم السفلي لكل من وحدة المعالج IC695CPE330 ووحدة تجميع حزمة الطاقة المقابلة.
- قم بمحاذاة الفتحات الداخلية لموصل الكابل مع قابس الوحدة وادفع بقوة حتى ينخرط آلية القفل بالكامل.
- قم بتوجيه الكابل الذي يبلغ طوله 1 متر بعيدًا عن خطوط التيار المتردد عالية الجهد وأسلاك تشغيل المحرك داخل الغلاف للقضاء على اقتران الضوضاء الكهربائية على خطوط استشعار البيانات.
