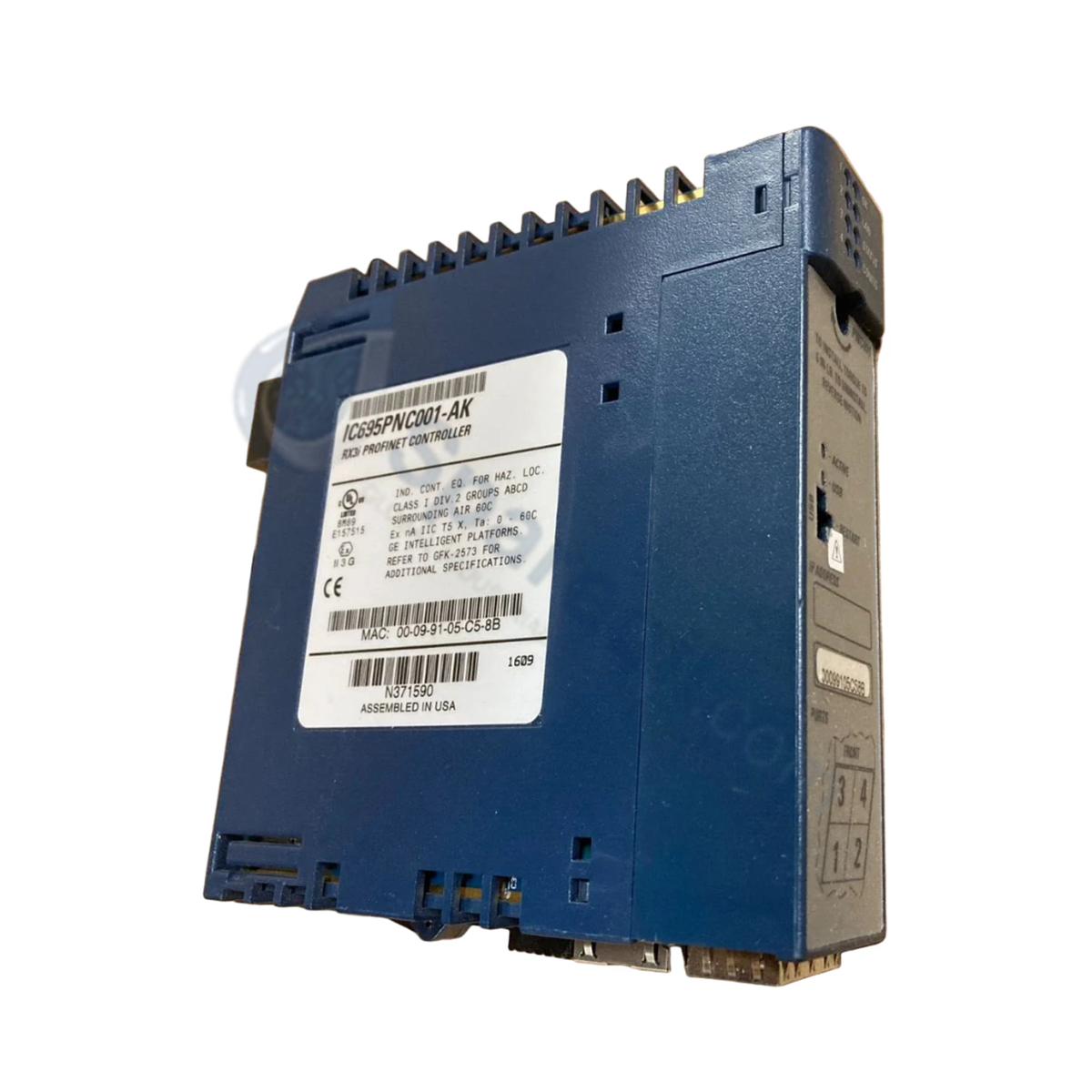

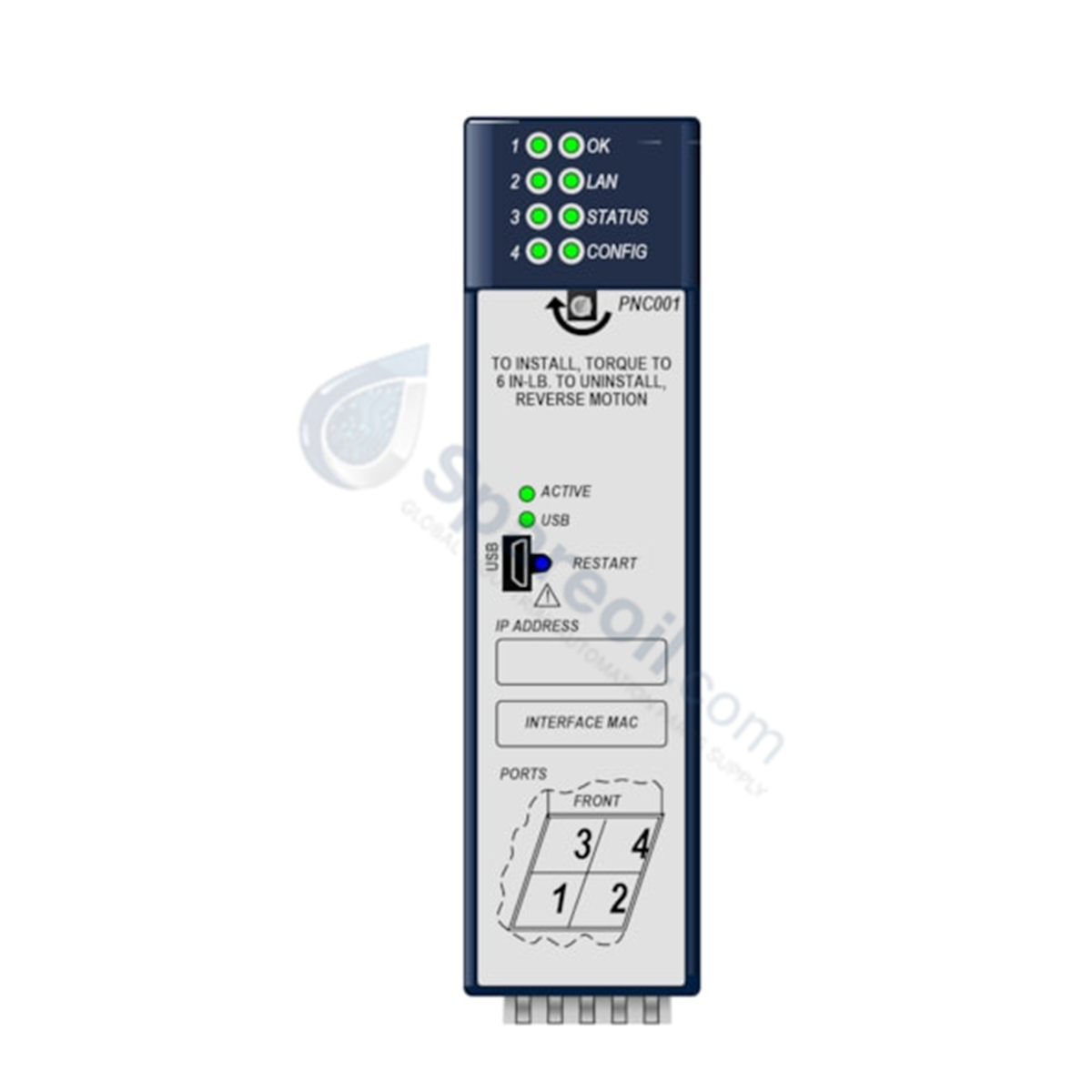

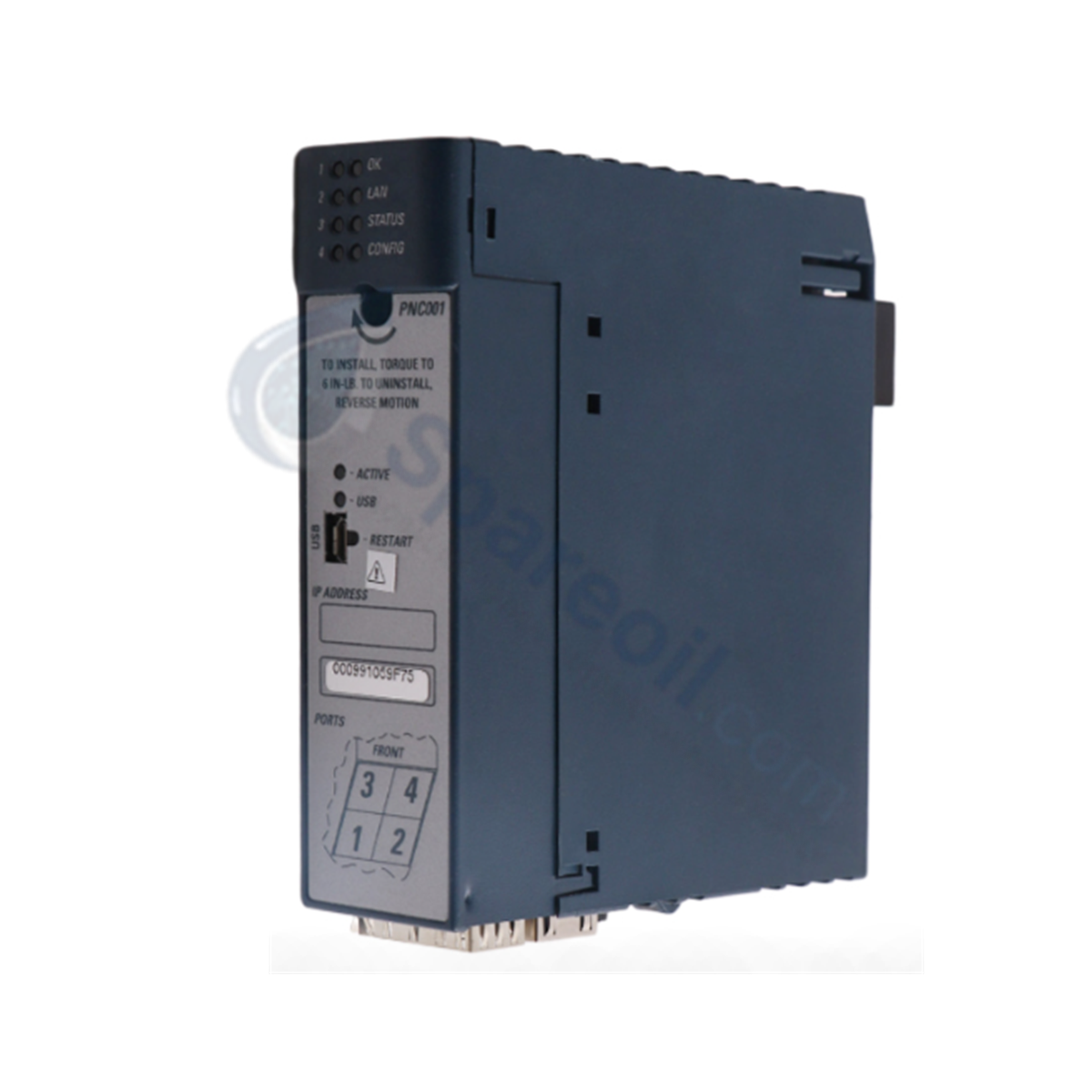

تم تكوينه لاتصالات شبكة LAN عالية السرعة من نوع PROFINET في منصات PACSystems RX3i، يوفر GE Fanuc IC695PNC001 (وحدة تحكم PROFINET IC695PNC001) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الوحدة كواجهة تُمكّن وحدات المعالجة المركزية المتوافقة من نوع RX3i من إرسال واستقبال البيانات الصناعية عبر شبكات حتمية باستخدام مخططات اتصال قياسية بما في ذلك التكوينات الحلقية والنجمية والمتسلسلة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC695PNC001 |
| العلامة التجارية | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة |
| الوزن | 0.45 كجم (1.00 رطل) |
| الأبعاد | عرض فتحة واحدة قياسي |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 1.5 أمبير كحد أقصى عند 5 فولت تيار مستمر، 0.5 أمبير عند 3.3 فولت تيار مستمر (بدون SFPs) |
| بروتوكول الشبكة | PROFINET الإصدار 2.2 الفئة العامة A |
| موصلات المنافذ | 2 × RJ-45، 2 × أقفاص SFP، 1 × Micro USB |
| أوقات تحديث البيانات | 1 مللي ثانية إلى 512 مللي ثانية (خطوات قابلة للتكوين) |
| سعة جهاز الإدخال/الإخراج | 64 لكل وحدة تحكم؛ 128 كحد أقصى لكل شبكة |
| دعم اللوحة الخلفية | اللوحة الخلفية العالمية فقط |
شبكات Profinet الحتمية وتوسيع كثافة الإدخال/الإخراج
ينفذ IC695PNC001 سرعة اتصال عالية الإنتاجية عبر شبكات Profinet / EtherNet/IP الحتمية، حيث يتبادل ما يصل إلى 128 كيلوبايت من ذاكرة الإدخال/الإخراج المجمعة لكل وحدة تحكم. تسمح معلمات قابلية التوسع بتثبيت ما يصل إلى أربع وحدات تحكم PROFINET داخل رف وحدة المعالجة المركزية الرئيسي، مما يوسع سعة النظام لدعم ما يصل إلى 128 جهاز إدخال/إخراج إجمالًا لكل وحدة معالجة مركزية RX3i. يتم الاحتفاظ بتحديثات البرامج الثابتة للوحدة من خلال أداة WinLoader، مع الحفاظ على التوافق الهيكلي للفلاش لتوسعات النظام.
الأسئلة الشائعة
س: هل يدعم IC695PNC001 التبديل السريع أو استبدال البطاقة أثناء التشغيل؟
ج: نعم. يدعم IC695PNC001 الإزالة والإدخال أثناء التشغيل (RIUP) ضمن اللوحات الخلفية العالمية، مما يتيح استبدال الوحدة دون التأثير على حالة التشغيل للأجهزة المجاورة.
س: كيف يختلف استهلاك الطاقة عند تثبيت موصلات SFP البصرية؟
ج: تسحب الأجهزة الأساسية 0.5 أمبير عند جهدها المقنن. يضيف كل جهاز SFP نشط 0.35 أمبير، مما يرفع إجمالي استهلاك الطاقة إلى 1.2 أمبير كحد أقصى عندما تكون كلتا فتحتي SFP مأهولتين. عند أقصى حمل تحت عابر 5.5 فولت تيار مستمر، يمكن أن يصل السحب إلى 1.5 أمبير.
س: ما هي الوظيفة الأساسية لموصل micro USB الموجود على اللوحة الأمامية؟
ج: تم تصميم واجهة micro USB حصريًا للمراقبة التشخيصية والإعداد الأولي للنظام باستخدام واجهة سطر الأوامر (CLI) عبر telnet. لا يمكن استخدامها لتبادل بيانات وقت تشغيل التطبيق.
إرشادات التركيب الميداني
- وضع الهيكل: قم بتأمين الوحدة حصريًا داخل رف النظام الرئيسي الذي يحتوي على وحدة المعالجة المركزية المضيفة. قم بمحاذاة الجهاز مع أدلة البطاقة للوحة خلفية عالمية واضغط بقوة حتى تستقر آليات القفل.
- الوصلات الشبكية: استخدم كابلات Cat 5e أو Cat 6 المزدوجة المجدولة المحمية (STP) لوصلات RJ-45 للحفاظ على حتمية الشبكة. قم بتأريض دروع الكابلات عند لوحة التوصيل أو نقاط دخول العلبة.
- تنفيذ إعادة الضبط اليدوي: يوجد زر إعادة تشغيل مخصص على اللوحة الأمامية لإعادة تشغيل منطق وحدة تحكم PROFINET يدويًا دون قطع الطاقة عن هيكل RX3i الرئيسي.
- توافق وحدة المعالجة المركزية والبرامج الثابتة: تحقق من أن وحدة المعالجة المركزية المضيفة هي RX3i CPU315 أو CPU320 تعمل على إصدار البرامج الثابتة 7.0 أو أعلى قبل تشغيل النظام.
