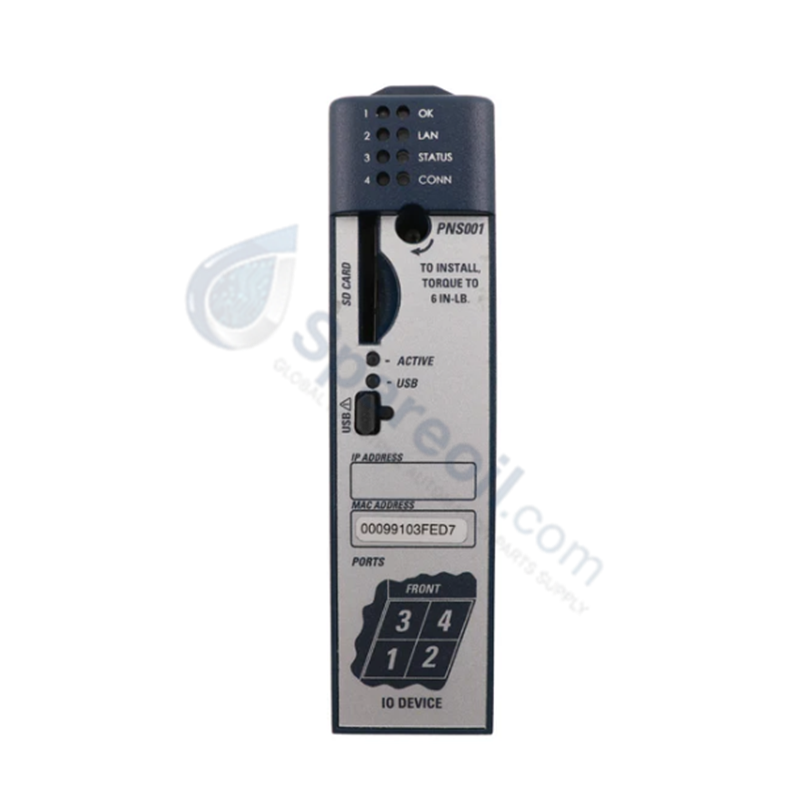

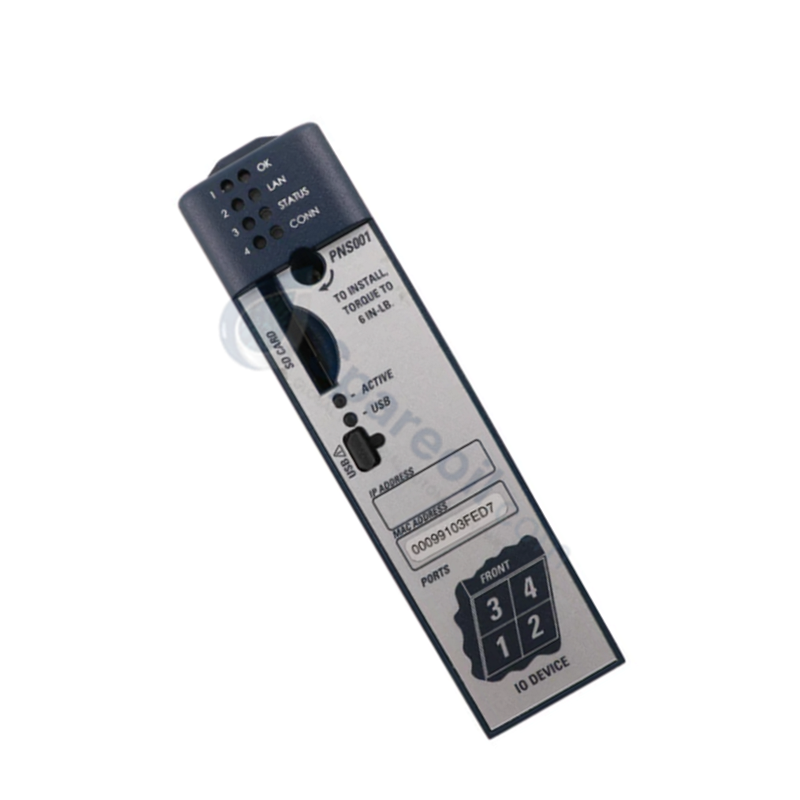

تعمل الوحدة GE Fanuc IC695PNS001، والمُفهرسة أيضًا باسم وحدة الماسح الضوئي PROFINET IC695PNS001، كمكون أجهزة مخصص لتوجيه بيانات الإدخال/الإخراج عن بُعد وإدارة اتصالات الشبكة داخل منصات RX3i PacSystem.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC695PNS001 |
| العلامة التجارية | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة |
| الوزن | 0.54 كجم (1.19 رطل) |
| الأبعاد | وحدة بعرض فتحة واحدة |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| استهلاك الطاقة | 1.1 أمبير عند 5 فولت تيار مستمر، 1.2 أمبير عند 3.3 فولت تيار مستمر |

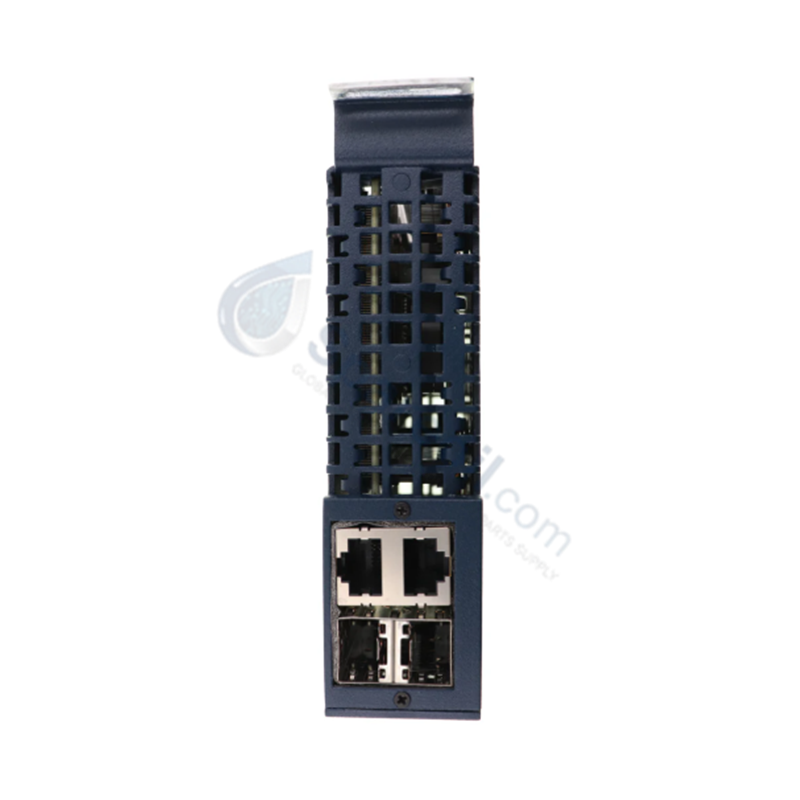

| منافذ الاتصال | 4 منافذ إيثرنت محولة (2x RJ-45، 2x SFP cages) |
| الواجهة التسلسلية | 1x منفذ Micro USB (لترقيات البرامج الثابتة فقط) |
| معدلات البيانات | 10/100/1000 ميجابت في الثانية استشعار تلقائي |
| تخطيطات الشبكة | خطي، نجمة، سلسلة ديزي، حلقة، وسائط زائدة |
| تخزين المعلمات المحلية | فتحة بطاقة SD مدمجة لنقل تعيين الاسم/IP |
| برنامج التكوين | Proficy Machine Edition الإصدار 8.50 أو أحدث |
| مؤشرات التشخيص | مصابيح OK, LAN, STATUS, CONN, PORT, ACTIVE, USB LED |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
تقوم الوحدة بتنفيذ مسح حزم عالي السرعة عبر العقد الموزعة لتنسيق الحالات المادية المتزامنة مع وحدات المعالجة المضيفة عبر شبكات Profinet / EtherNet/IP الحتمية. خلال فترات التوسيع الواسع لكثافة الإدخال/الإخراج عبر طبقات الهيكل عن بعد، تتعامل الأجهزة مع إعدادات حالة الإدخال/الإخراج المحلية الافتراضية أثناء سيناريوهات فقدان الإشارة دون تقليل سرعة اتصال ناقل اللوحة الخلفية. تدعم أقفاص SFP المزدوجة التكامل المباشر للألياف الضوئية لمنع انتشار ضوضاء الحلقة الأرضية عبر المسافات الصناعية الطويلة، مما يضمن توافقًا كاملاً لوميض البرامج الثابتة عبر شبكات الأجهزة المختلطة من السلسلة 90-30 و RX3i.
الأسئلة المتداولة
س: كيف يمكن تكرار تكوينات الشبكة عبر هياكل IC693/IC695 متعددة بدون برنامج برمجة؟
ج: تسمح الوحدة بتخزين اسم جهاز الإدخال/الإخراج ومعلمات عنوان IP والتكوينات التشغيلية على بطاقة SD. يؤدي إدخال هذه البطاقة في وحدة احتياطية أخرى إلى نقل التكوين مباشرةً، متجاوزًا واجهة البرنامج القياسية.
س: هل مرسلات SFP متضمنة في حزمة رقم الجزء الأساسي؟
ج: لا. تحتوي الأجهزة على منفذي RJ-45 مدمجين و قفصي SFP فارغين قابلين للتوصيل. يجب تحديد مرسلات الألياف الضوئية SFP المطلوبة أحادية الوضع أو متعددة الأوضاع وتوفيرها بشكل منفصل بناءً على قيود وسائط الكابلات المادية.
إرشادات التركيب الميداني
- قم بإزالة طاقة النظام من فتحة اللوحة الخلفية العالمية للوجهة قبل إدخال أو إزالة وحدة الماسح الضوئي.
- قم بتركيب الوحدة عموديًا في أدلة الهيكل، مع التأكد من أن دبابيس اللوحة الخلفية تستقر بشكل صحيح في كتلة الموصل العالمية قبل قفل ألسنة الهيكل.
- عند استخدام حلقات الألياف الضوئية، تحقق من أن وحدة SFP مقفلة داخل القفص قبل تزاوج وصلة موصل LC مع واجهة المرسل والمستقبل.
- افصل كابلات إيثرنت الشبكة عن أسلاك محركات التيار المتردد الثقيلة المجاورة داخل صواني الأسلاك لمنع التشويه الكهرومغناطيسي المستحث على الروابط المادية بسرعة 1000 ميجابت في الثانية.
