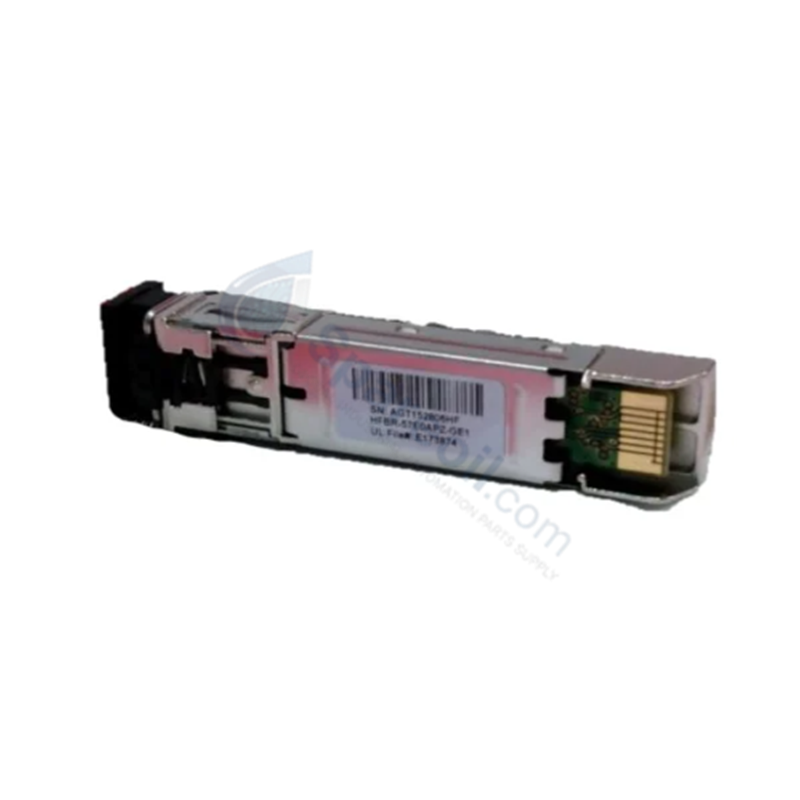

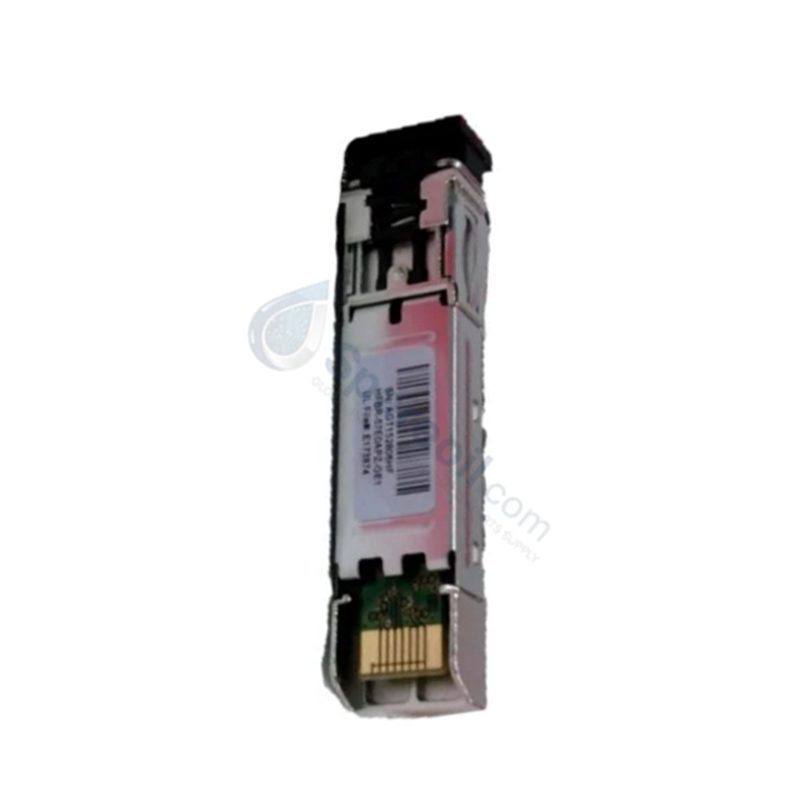

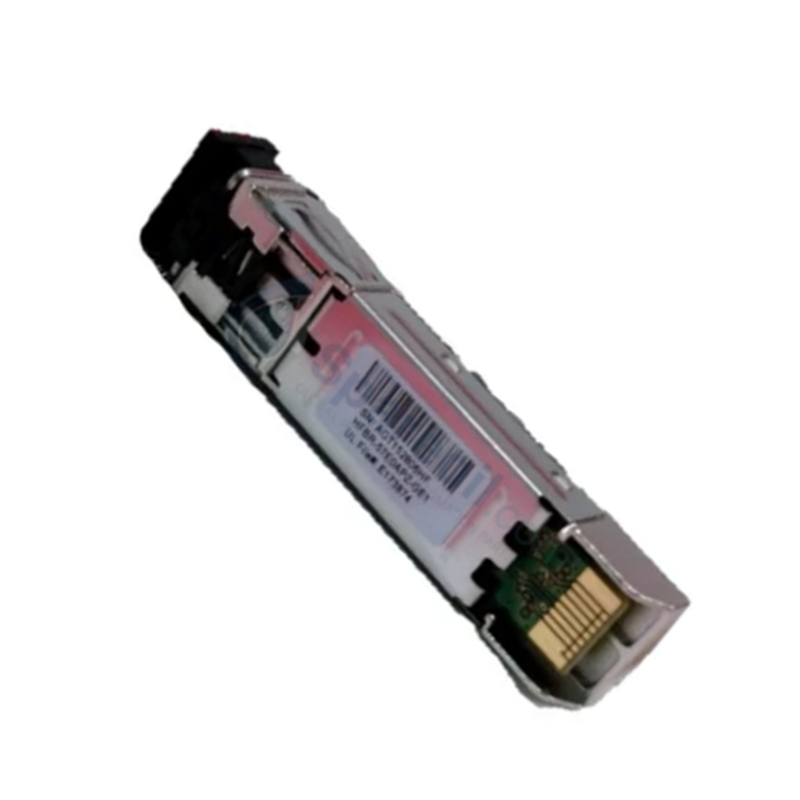

The GE Fanuc IC695SPF010, also cataloged as the IC695SPF010 Scanner Module, operates as a dedicated hardware component for high-speed fiber-optic data scanning and network topology integration within PACSystem RX3i platforms.
Hardware Specifications
| Parameter | Specification |
|---|---|
| Model | IC695SPF010 |
| Brand | GE Fanuc / Emerson |
| Origin | USA |
| Weight | 1.36 kg (3.00 lbs) |
| Dimensions | Single-slot RX3i module |
| Operating Temp | 0 to 60 deg C |
| Power Consumption | 1.1 A at 5 VDC max; 1.2 A at 3.3 VDC (no SFP), 1.9 A at 3.3 VDC (2 SFPs) |
| Physical Interfaces | Two (2) RJ-45 ports, Two (2) SFP cages |
| Communication Velocity | 1000 Mbps |
| Fiber Optic Media | Single-mode fiber (supports up to 10 km distance) |
| Memory Card Interface | SD Card slot for cable-free data transfers |
| Firmware Port | Dedicated USB port (firmware maintenance only) |
| Network Topologies | Line, Star, Ring, Daisy Chain |
| Status Display | Integrated LED indicators |
Backplane Bus Communication Velocity & I/O Density Scaling
The IC695SPF010 connects to the PACSystem RX3i backplane bus to transfer high-volume scan data between distributed nodes and the local controller. Operating at a 1000 Mbps communication velocity, the module expands network I/O density scaling across gigabit single-mode fiber runs extending up to 10 km. Firmware flash compatibility is managed via the onboard USB interface, enabling diagnostic updates and system flash loading without interrupting backplane hardware operations.
Frequently Asked Questions
Q: What are the backplane power current requirements for the IC695SPF010 module?
A: The module draws up to 1.1 A from the +5 VDC bus, along with 1.2 A from the +3.3 VDC rail when no SFP modules are present, or up to 1.9 A at +3.3 VDC with two SFP devices installed.
Q: What function does the integrated USB port serve on this scanner module?
A: The USB interface is dedicated strictly to offline firmware upgrades and software maintenance tasks; it is not designed for continuous communication or runtime data exchange.
Q: Which network topology configurations are supported by the IC695SPF010 dual RJ-45 and SFP port layout?
A: The dual-port layout supports line, star, daisy chain, and ring topology structures for redundant or distributed hardware configurations.
Field Installation Guidelines
- Ensure main chassis power to the RX3i baseplate is isolated prior to inserting or removing the scanner module.
- Seat the module firmly into its designated baseplate slot and verify that both upper and lower chassis latches click into place.
- Install single-mode SFP transceivers into the SFP cages with protective dust covers removed only prior to attaching fiber cable connectors.
- Mount the open-style module chassis inside an IP54 or NEMA rated industrial enclosure to prevent exposure to high-voltage contacts and airborne particulates.
