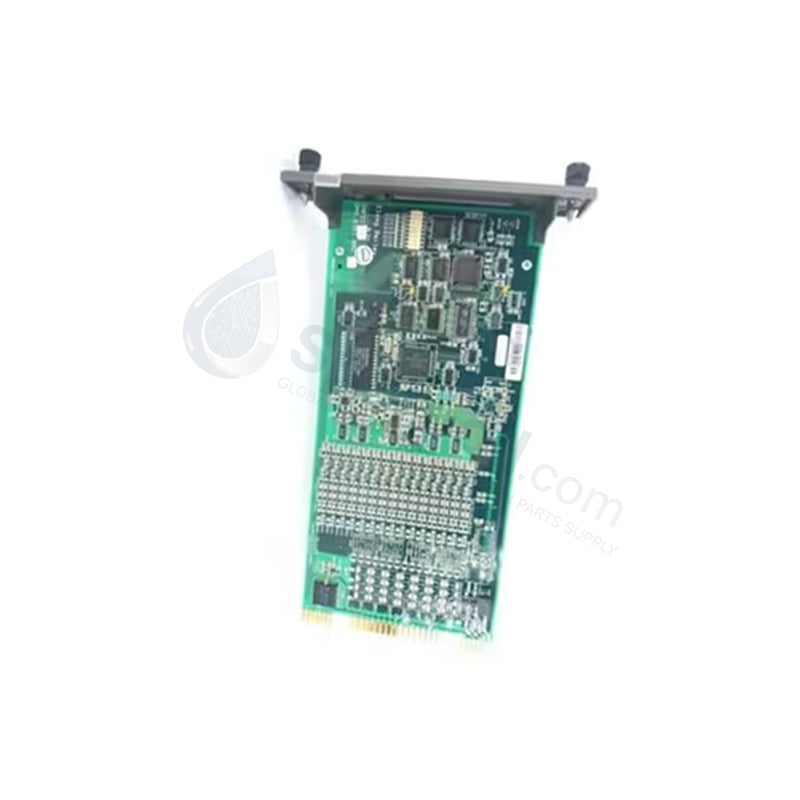

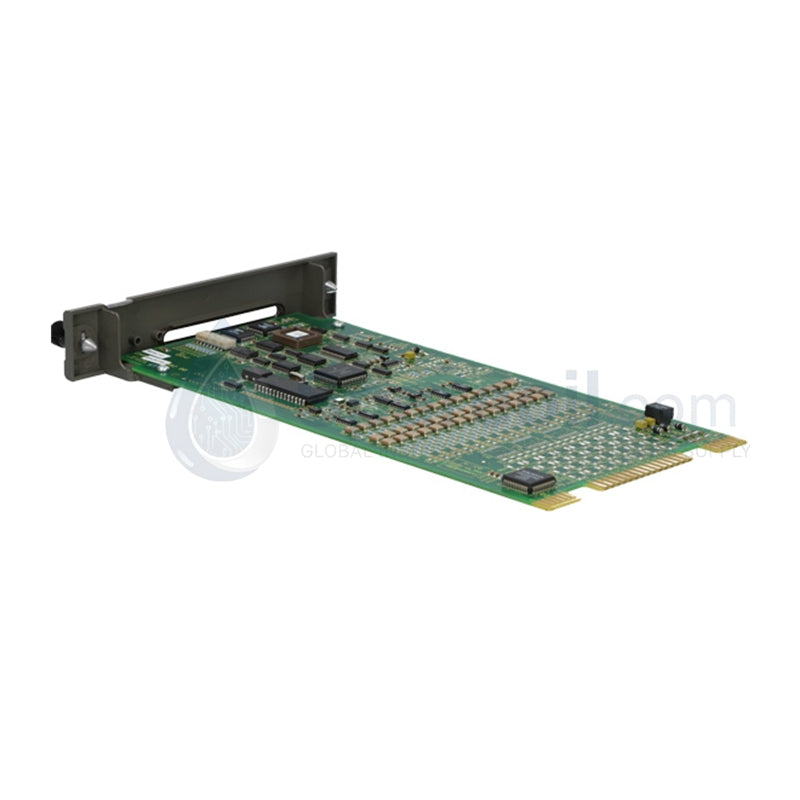

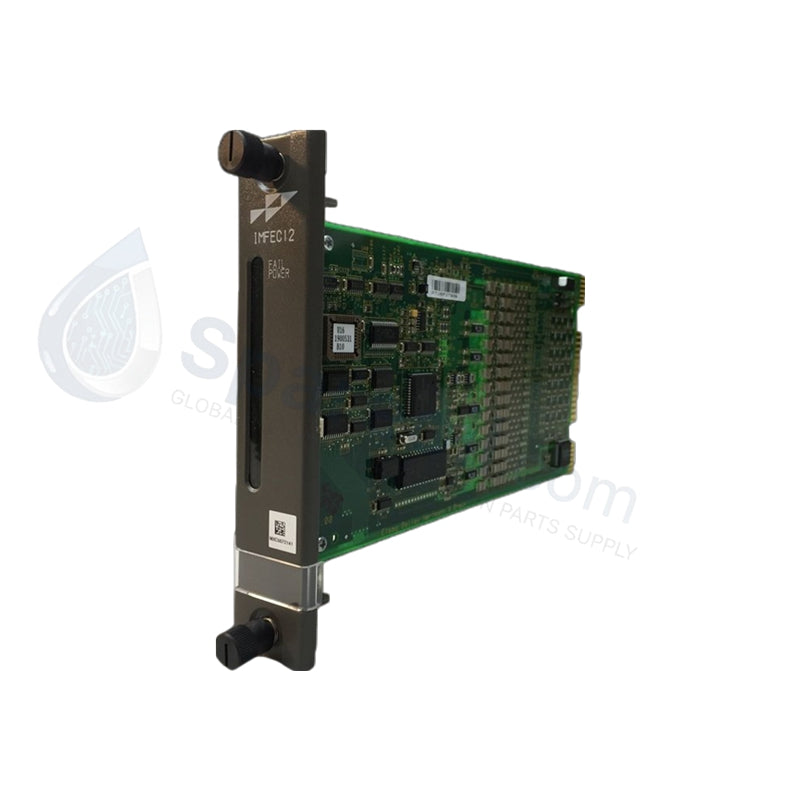

وحدة الإدخال التناظري ABB IMFEC12

وحدة إدخال تناظري جديدة تمامًا طراز IMFEC12 ABB DCS

وحدة إدخال تناظري جديدة تمامًا طراز IMFEC12 ABB DCS

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة ABB IMFEC12 كوحدة إدخال تناظرية عالية الكثافة من 15 قناة مصممة لمنصات نظام التحكم...

رمز المنتج: IMFEC12

Manufacturer: ABB
Product No.: IMFEC12
Product Type: وحدات الإدخال التناظرية
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 467g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة ABB IMFEC12 كوحدة إدخال تناظرية عالية الكثافة من 15 قناة مصممة لمنصات نظام التحكم الموزع (DCS) ABB Symphony Harmony ونظام INFI 90 القديم. توفر هذه الوحدة حلقة معالجة حيوية بين أجهزة القياس الميدانية وطبقة التحكم في النظام، حيث تتصل مباشرة بمعالجات متعددة الوظائف (MFP) ووحدات تحكم متعددة الوظائف (MFC).

تستقبل IMFEC12 الإشارات التناظرية وتفسرها من أجهزة الإرسال الميدانية القياسية، بما في ذلك أنواع مستشعرات BC (Bailey Controls) التقليدية و EQ و PT. من خلال دمج 15 قناة منفصلة ومستقلة في فتحة بطاقة مادية واحدة، تقلل هذه الوحدة بشكل كبير من مساحات الأجهزة مع التقاط متغيرات العملية النظيفة وعالية الدقة.

نسلم هذا المنتج جديدًا تمامًا وأصليًا ومختومًا من المصنع بنسبة 100% لضمان أقصى عمر تشغيلي وموثوقية بيانات مطلقة لعملياتك الصناعية الهامة.

المواصفات الفنية

يعرض الجدول أدناه المعلمات الميكانيكية والكهربائية والأداء الدقيقة لوحدة IMFEC12. تتوافق جميع الأرقام تمامًا مع تنسيق ASCII القياسي لأوراق البيانات وسجلات الهندسة.

المعلمة	تفاصيل المواصفات
الشركة المصنعة	ABB (بيلي)
رقم الموديل	IMFEC12
نوع الوحدة	إدخال تناظري (AI)
إجمالي القنوات	15 قناة إدخال مستقلة
توافق النظام	معالجات متعددة الوظائف (IMMFP11/12) ووحدات تحكم (IMMFC01/02/03/04/05)
أنواع الإدخال المدعومة	4-20 مللي أمبير، 1-5 فولت تيار مستمر، وأجهزة إرسال تقليدية (BC، EQ، PT)
الدقة	تحويل تناظري إلى رقمي (ADC) بدقة 12 بت
معاوقة الإدخال	250 أوم نموذجي لمدخلات التيار
العزل	عزل جلفاني بين الإشارات الميدانية ومنطق النظام
استهلاك التيار	5 فولت تيار مستمر عند 350 مللي أمبير (نموذجي)
عرض الوحدة	عرض وحدة INFI 90 القياسي (يشغل فتحة واحدة)
الوزن الصافي للمنتج	0.476 كجم
وزن الشحن	1.0 كجم (تغليف قياسي)
درجة حرارة التشغيل	0 إلى +70 درجة مئوية
بلد المنشأ	سويسرا / الولايات المتحدة الأمريكية

المزايا الهندسية

دمج القنوات عالية الكثافة: يسمح تجميع 15 قناة فردية في فتحة INFI 90 واحدة للمصانع بتوسيع شبكات المراقبة دون إضافة رفوف نظام باهظة الثمن وواسعة النطاق. يقلل هذا التصميم بشكل كبير من متطلبات أجهزة الخزانة.
عزل جلفاني قوي: يفصل العزل الجلفاني إشارات أجهزة القياس الميدانية الواردة عن منطق النظام الداخلي. يمنع هذا الحاجز ارتفاعات الجهد وحلقات الأرض والضوضاء الكهربائية من دخول اللوحة الخلفية للمعالج، مما يحمي بنية DCS الأساسية.
توصيل أجهزة متعدد الاستخدامات: يسمح نطاق التوافق الواسع للوحدة بقراءة أجهزة الإرسال 4-20 مللي أمبير و 1-5 فولت تيار مستمر وأجهزة إرسال Bailey Controls القديمة في وقت واحد. تعني هذه المرونة أن المصانع يمكنها بسهولة مزج الأجهزة القديمة مع مستشعرات العمليات الحديثة على نفس بطاقة الإدخال.
تحويل بيانات مستقر بدقة 12 بت: يوفر المحول التناظري إلى الرقمي (ADC) المدمج بدقة 12 بت رقمنة دقيقة ومستقرة للمتغيرات مثل الضغط ودرجة الحرارة والتدفق. تحافظ البنية على صحة الإشارة حتى في ظل درجات حرارة صناعية محيطة متقلبة تتراوح حتى 70 درجة مئوية.

الأسئلة الشائعة

هل وحدة ABB IMFEC12 هذه جديدة تمامًا أم مجددة؟
نقوم بتوريد وحدة IMFEC12 فقط في حالة جديدة تمامًا وأصلية ومختومة من المصنع بنسبة 100%. وهي تتضمن عبوة المصنع الأصلية لتلبية مواصفات صيانة المصنع الصارمة وسياسات السلامة.
ما هي معالجات ABB المحددة التي تتصل مباشرة بوحدة IMFEC12؟
تتكامل الوحدة مباشرة مع عائلات التحكم الرئيسية من ABB. وتعمل بسلاسة مع معالجات IMMFP11 و IMMFP12 متعددة الوظائف، بالإضافة إلى مجموعة وحدات التحكم متعددة الوظائف IMMFC01 حتى IMMFC05 بالكامل.
هل تتطلب الوحدة تكييف إشارة خارجي لحلقات المجال 4-20 مللي أمبير؟
لا. تتميز IMFEC12 بمعاوقة إدخال داخلية مقدرة عادةً بـ 250 أوم لحلقات التيار. وهي تسقط وتعالج حلقات 4-20 مللي أمبير القياسية بشكل أصلي دون الحاجة إلى مقاومات خارجية أو محولات إشارة مستقلة.
كيف تتعامل هذه البطاقة مع التركيبات في غرف التحكم ذات درجات الحرارة العالية؟
صممت ABB وحدة IMFEC12 للمساحات الصعبة وغير المكيفة. تعمل الوحدة بأمان في درجات حرارة تصل إلى 70 درجة مئوية (158 درجة فهرنهايت)، مما يحمي تدفقات البيانات الخاصة بك من الانجراف الحراري أو عطل المكونات.
