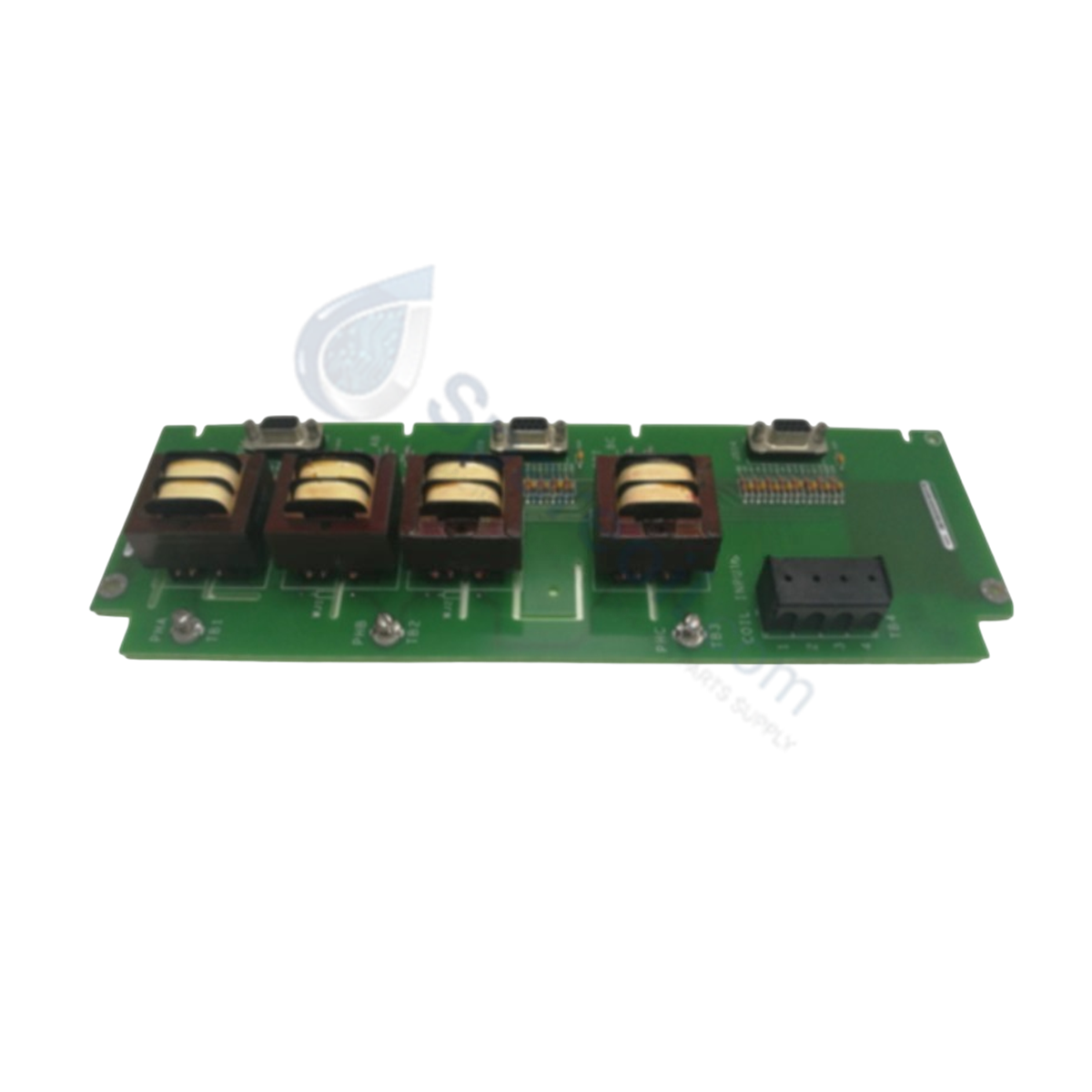

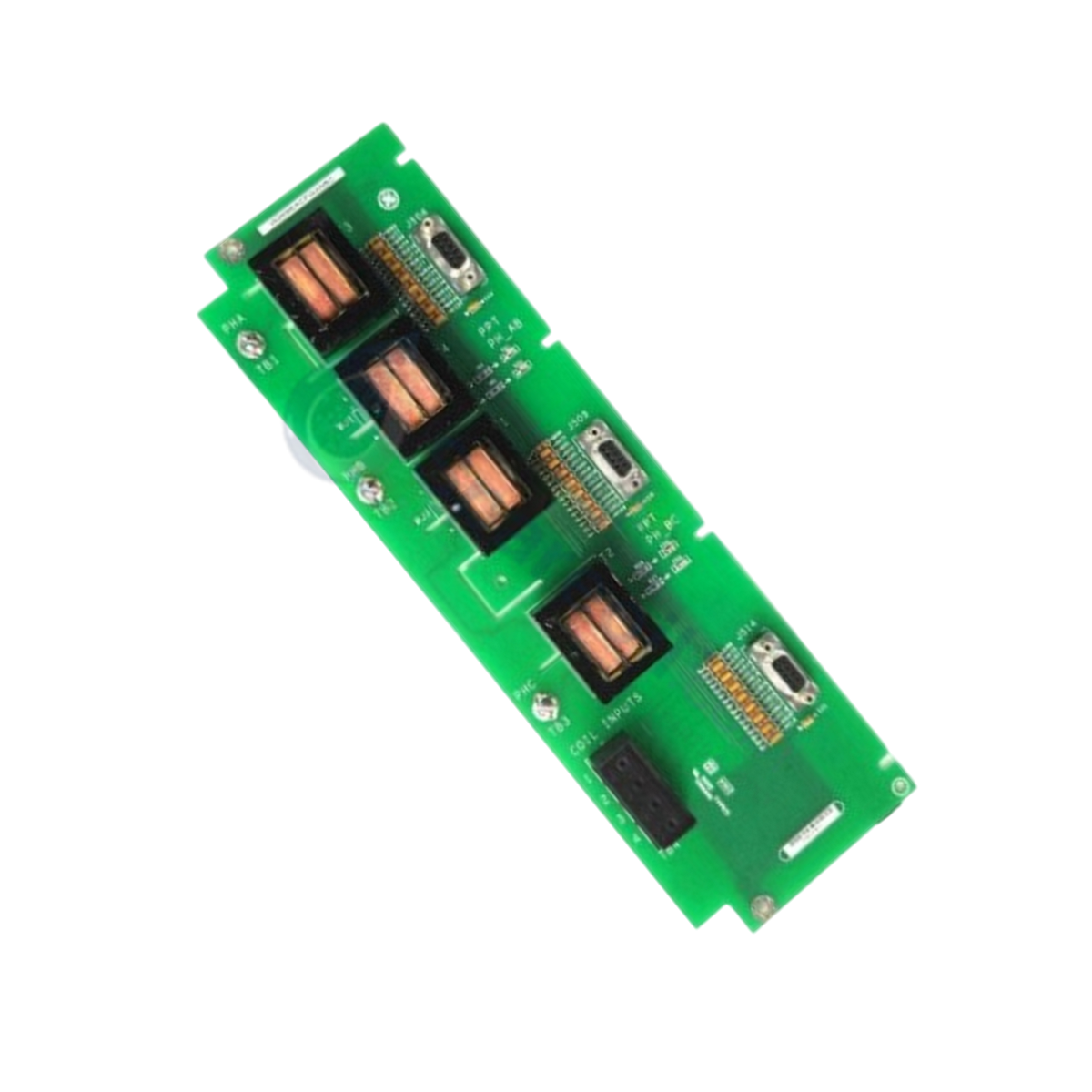

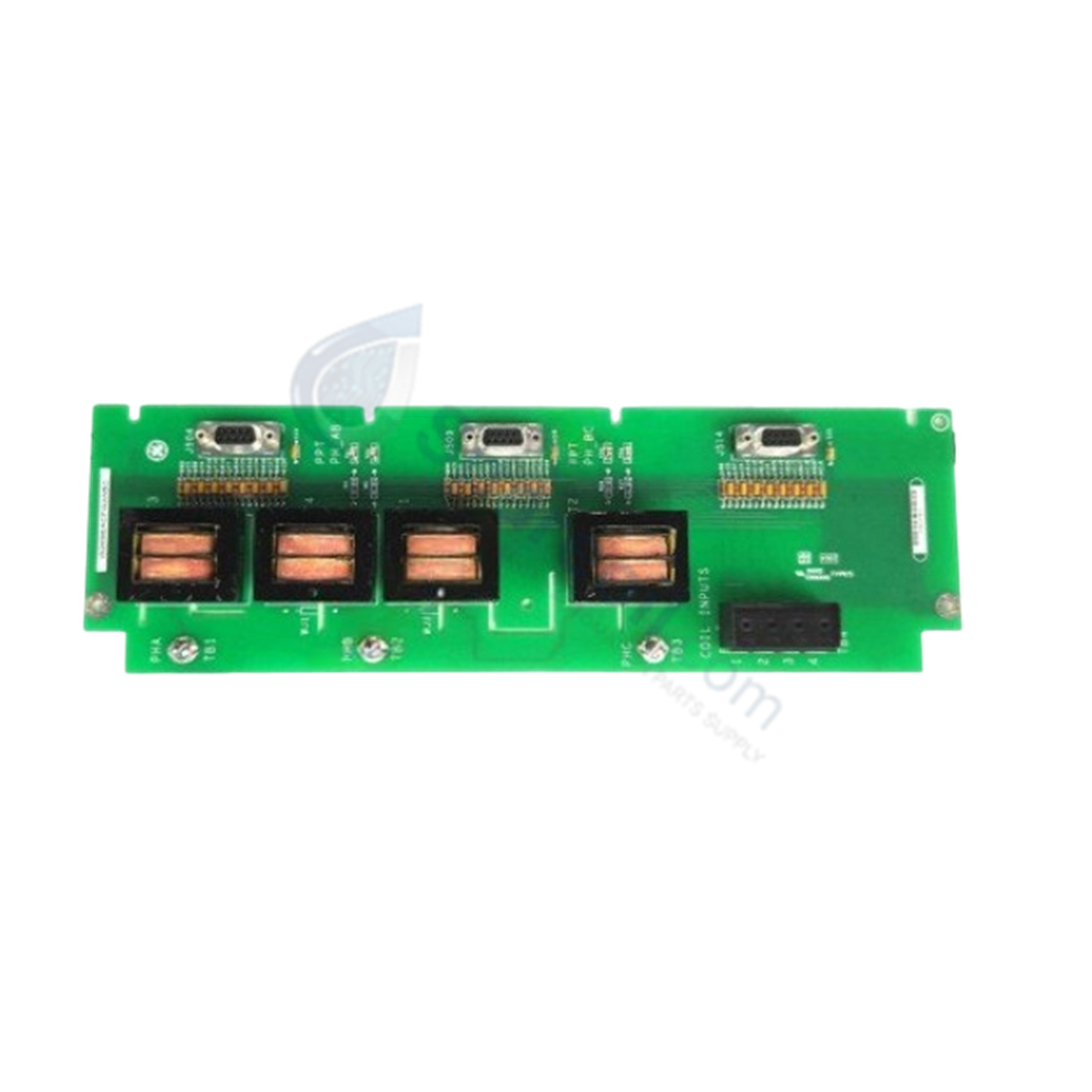

لوحة تغذية عودة الإثارة IS200EACFG2A GE

لوحة تغذية عودة المثير بالتيار المتردد GE IS200EACFG2A

لوحة تغذية عودة المثير بالتيار المتردد GE IS200EACFG2A

التوفر: 10 متوفر في المخزون

يعمل جهاز GE IS200EACFG2A، المُصنّف أيضًا كلوحة طرفية للإدخال/الإخراج IS200EACFG، كمكون أجهزة مخصص للحصول على جهد محول الطاقة المحتمل (PPT)...

رمز المنتج: IS200EACFG2A

Manufacturer: GE Fanuc
Product No.: IS200EACFG2A
Product Type: لوحات أطراف الإدخال/الإخراج
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل جهاز GE IS200EACFG2A، المُصنّف أيضًا كلوحة طرفية للإدخال/الإخراج IS200EACFG، كمكون أجهزة مخصص للحصول على جهد محول الطاقة المحتمل (PPT) وتوسيع نطاق إشارة ملف التدفق/اللب الهوائي داخل منصات التحكم في الإثارة EX2100. تم تكوينه كتنقيح للأجهزة G2، وتتضمن اللوحة أربعة محولات جهد مرحلية مدمجة لخفض إشارات الإدخال ثلاثية الأطوار حتى 1000 فولت RMS لدوائر التحكم في الإثارة ذات المستوى الأدنى.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	IS200EACFG2A
الماركة	جنرال إلكتريك
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.5 رطل
الأبعاد	أبعاد لوحة طرفية قياسية EX2100
درجة حرارة التشغيل	-30 إلى 65 درجة مئوية
استهلاك الطاقة	لوحة طرفية سلبية
السلسلة	EX2100 للتحكم في الإثارة
نوع اللوحة	لوحة طرفية للإدخال/الإخراج
إصدار اللوحة	الإصدار G2
الحد الأقصى لقياس جهد التيار المتردد	1000 فولت RMS
مدخلات الإشارة	محول الطاقة المحتمل (PPT)، ملفات التدفق/اللب الهوائي
المحولات المدمجة	4 محولات جهد مرحلية (T1, T2, T3, T4)
نوع الموصل	كتلة طرفية لولبية TB4

اتصال ناقل اللوحة الخلفية والمعالجة الحتمية

يقوم IS200EACFG2A بتهيئة التغذية الراجعة عالية الجهد للتيار المتردد قبل اتصال ناقل اللوحة الخلفية الرقمي، مما يضمن سلامة الإشارة دون إدخال تأخيرات تحويل في الحلقات الحتمية لـ EX2100. من خلال عزل معالجة خفض الجهد ثلاثي الأطوار لمحولات الطاقة المحتملة (PPT) على قنوات أجهزة مخصصة، تعمل اللوحة على تحسين قياس كثافة الإدخال/الإخراج عبر رفوف الإثارة مع الحفاظ على توافق فلاش البرامج الثابتة لبطاقات وحدة التحكم بالنظام.

الأسئلة المتكررة

س: كيف يختلف إصدار G2 من لوحة EACF عن المراجعات الأخرى للأجهزة؟

ج: يتضمن إصدار G2 أربعة محولات جهد مرحلية مدمجة مُرتبة لدعم قياس جهد الدخل ثلاثي الأطوار حتى 1000 فولت RMS.

س: ما هي الكتلة الطرفية الفيزيائية التي تستوعب توصيلات أسلاك التغذية الراجعة لملف التدفق واللب الهوائي؟

ج: تنتهي توصيلات ملف التدفق واللب الهوائي في الكتلة الطرفية TB4، الواقعة بالقرب من المحول T2 في الجزء السفلي من تجميع اللوحة.

س: هل يتطلب IS200EACFG2A طاقة لوحة خلفية نشطة لخفض إشارات قياس التيار المتردد؟

ج: لا، تعمل المحولات المدمجة كمكونات مغناطيسية سلبية لعزل وتخفيف جهود خطوط PPT قبل توجيه الإشارات ذات المستوى المنخفض إلى وحدات المعالجة النهائية.

إرشادات التركيب الميداني

السلامة الكهربائية وإزالة الطاقة: قم بإزالة الطاقة بالكامل عن حاوية لوحة الإثارة وتأكد بواسطة مقياس متعدد معاير أن جميع مصادر طاقة التيار المتردد ودوائر الخزانة المساعدة قد توقفت تمامًا قبل الوصول إلى اللوحة.
توسيم الكابلات وفصلها: قم بتسمية جميع موصلات الكتلة الطرفية وتوصيلات القابس قبل إزالتها لضمان التوصيل الدقيق لكل طرف عند الاستبدال.
عزم ربط الكتلة الطرفية: قم بتثبيت أسلاك PPT وملف اللب الهوائي بالكتلة الطرفية TB4 باستخدام مفك براغي مناسب، مع تطبيق حدود عزم الربط القياسية للمصنع لمنع قص أسلاك التوصيل أو مقاومة التلامس الرخوة.
التأريض والحماية: تأكد من أن دروع الكابلات الميدانية تستقر على مسامير التأريض المخصصة للخزانة للتخفيف من التداخل الكهرومغناطيسي عالي الجهد من الاقتران بمسارات قياس التيار المتردد.
