IS200EMIOH1AEB GE EX2000 ورقة البيانات والدليل الفني

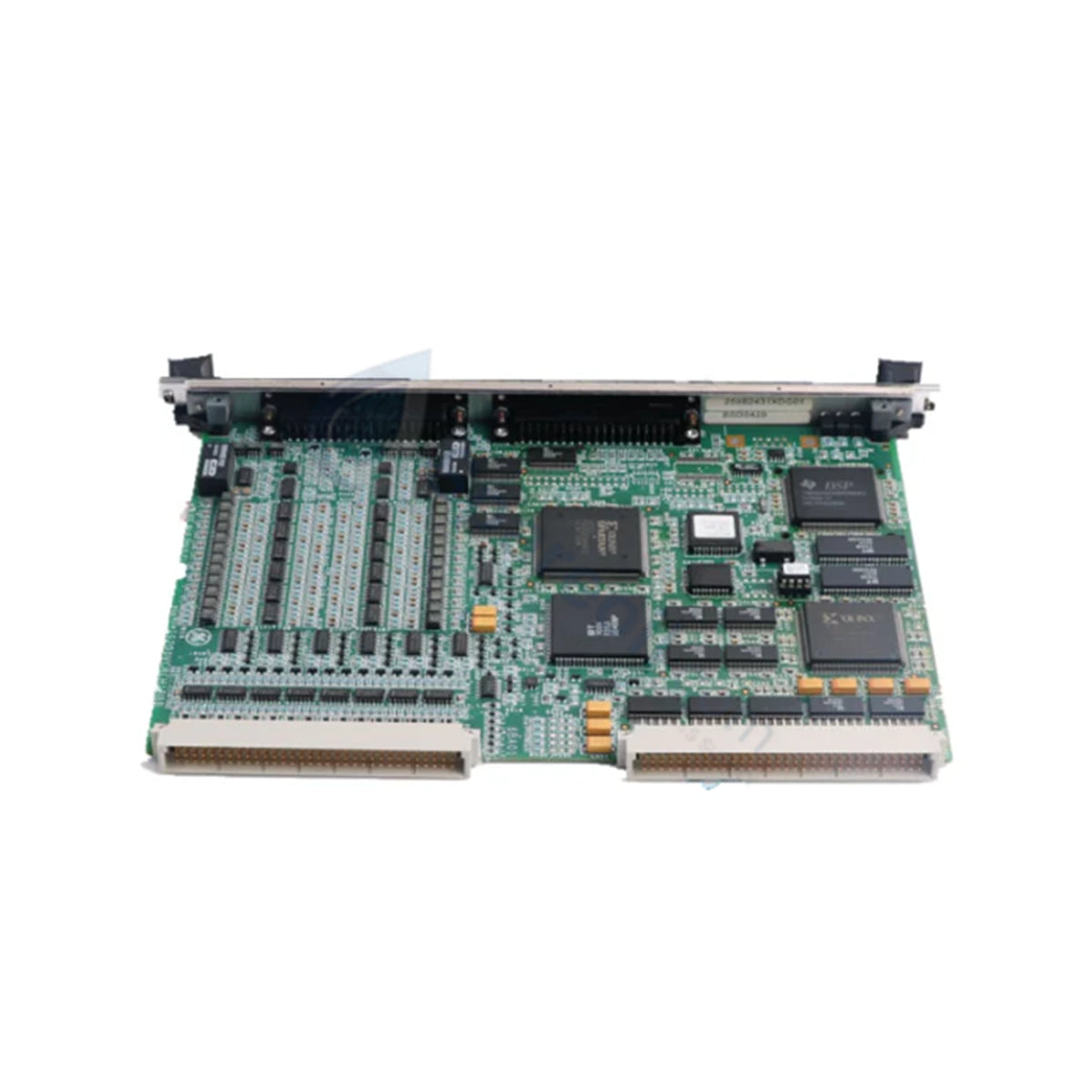

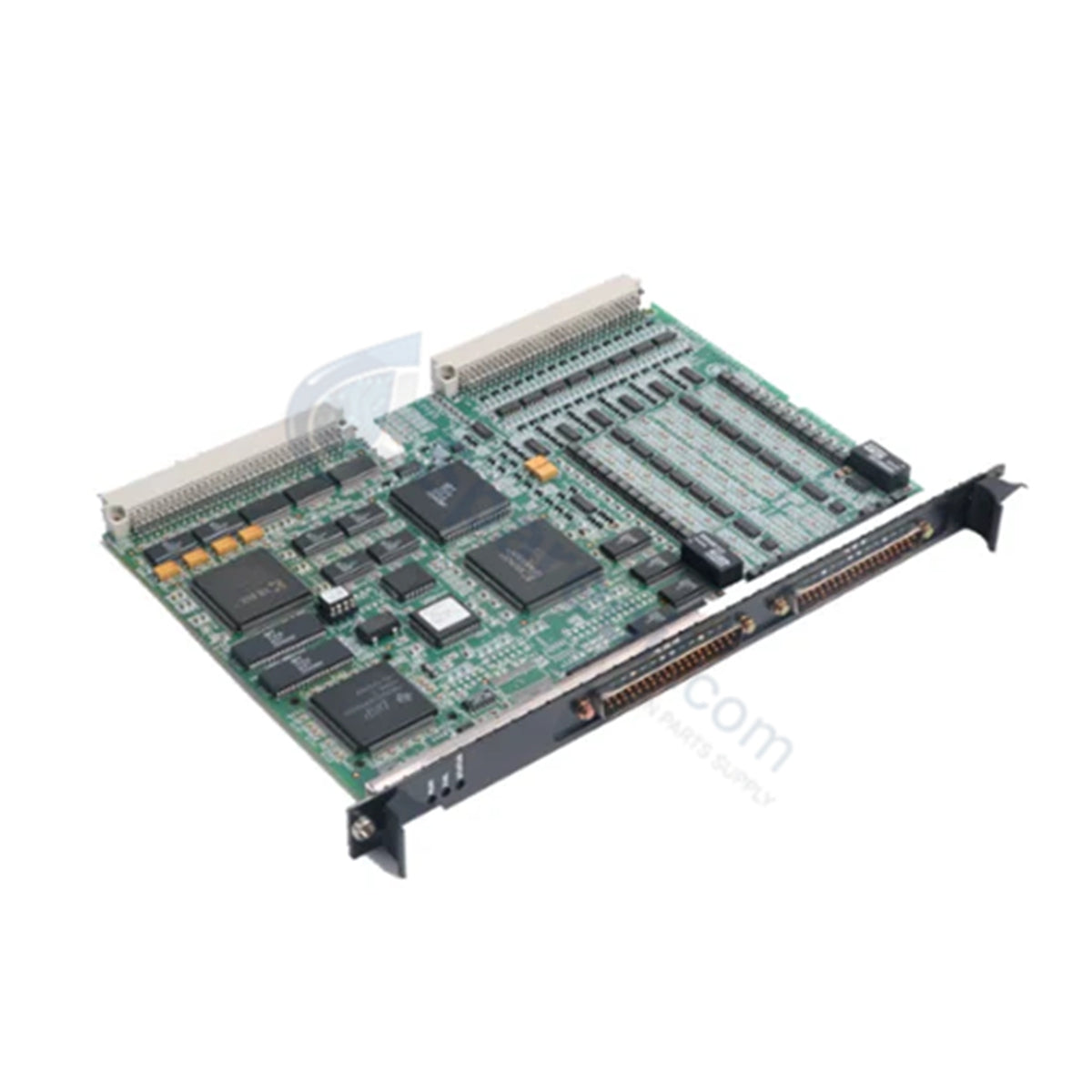

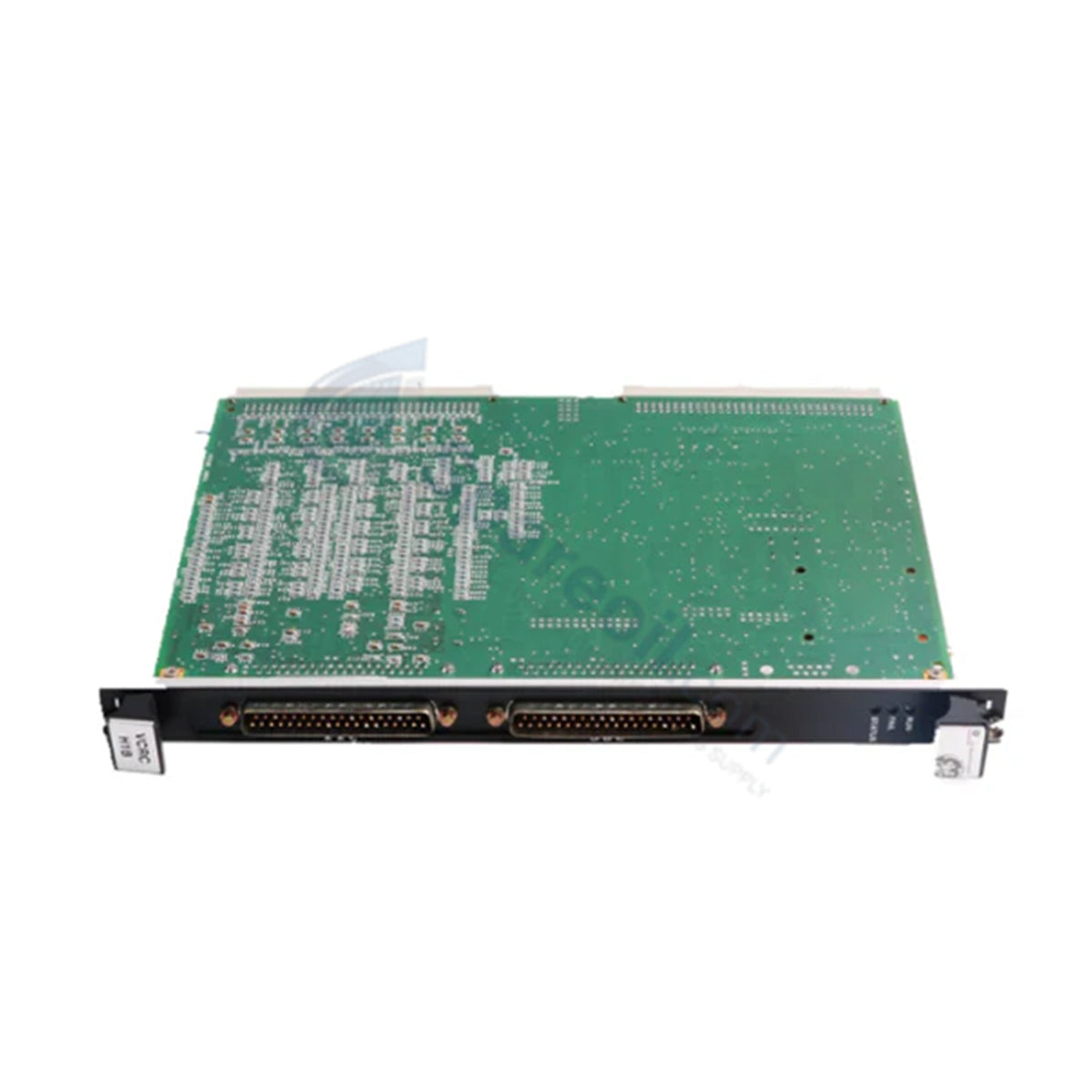

لوحة الإدخال/الإخراج الرئيسية لمثير IS200EMIOH1AEB GE EX2000

لوحة الإدخال/الإخراج الرئيسية لمثير IS200EMIOH1AEB GE EX2000

التوفر: 10 متوفر في المخزون

تم تكوين لوحة GE IS200EMIOH1AEB (لوحة الإدخال/الإخراج الرئيسية للمثير IS200EMIO) لتوجيه إشارة الإدخال/الإخراج الخاصة بالإثارة في أنظمة التحكم في الإثارة...

رمز المنتج: IS200EMIOH1AEB

Manufacturer: GE Fanuc
Product No.: IS200EMIOH1AEB
Product Type: اللوحات الرئيسية للإثارة للوحات الإدخال/الإخراج
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين لوحة GE IS200EMIOH1AEB (لوحة الإدخال/الإخراج الرئيسية للمثير IS200EMIO) لتوجيه إشارة الإدخال/الإخراج الخاصة بالإثارة في أنظمة التحكم في الإثارة GE EX2000، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تدير 12 قناة من الإشارات التناظرية عبر لوحات طرفية EPCT و ECTB و EACF و EXTB. تعمل كلوحة على طراز VME ذات فتحة واحدة وارتفاع مزدوج يتم تركيبها مباشرة في رف التحكم، وتقوم بمعالجة حلقات التيار من 4-20 مللي أمبير ومحركات الإخراج التناظرية من 0-20 مللي أمبير مع الحفاظ على نطاق تحمل جهد الوضع المشترك يبلغ +/-5 فولت عبر دوائر واجهة المجال.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	IS200EMIOH1AEB
العلامة التجارية	جنرال إلكتريك (GE)
المنشأ	الولايات المتحدة
الأبعاد	ارتفاع 8.26 سم × عرض 4.19 سم
درجة حرارة التشغيل	-30 إلى 65 درجة مئوية
استهلاك الطاقة	تعمل بواسطة اللوحة الخلفية لـ VME
السلسلة	EX2000
نوع المنتج	لوحة الإدخال/الإخراج الرئيسية للمثير
شكل اللوحة	لوحة على طراز VME ذات فتحة واحدة وارتفاع مزدوج
عدد القنوات	12 قناة
نطاق إشارة الإدخال	4-20 مللي أمبير
تيار الإخراج التناظري	0-20 مللي أمبير
نطاق جهد الوضع المشترك	+/-5 فولت
أقصى مقاومة للأسلاك	15 أوم
التقنية	تركيب سطحي
توافق لوحة الأطراف	EPCT, ECTB, EACF, EXTB

تحجيم كثافة الإدخال/الإخراج وتكييف الإشارة

تعمل لوحة IS200EMIOH1AEB على زيادة كثافة الإدخال/الإخراج ضمن رف التحكم EX2000 من خلال دمج 12 قناة تغذية راجعة تناظرية في موضع VME واحد. يتيح التجميع السطحي عالي الكثافة تكييف الإشارة على اللوحة للمدخلات 4-20 مللي أمبير والمخرجات 0-20 مللي أمبير مع تقييد حدود مقاومة الأسلاك إلى 15 أوم لكل قناة. توفر البنية الكهربائية تنفيذًا بزمن استجابة منخفض عبر لوحات الأطراف المتصلة EPCT و ECTB و EACF و EXTB، مما يضمن تغذية راجعة تناظرية حتمية أثناء تنفيذ حلقة الإثارة.

الأسئلة الشائعة

س: ما هي توصيلات لوحة الأطراف التي تتصل مباشرة بـ IS200EMIOH1AEB؟

ج: تتصل اللوحة مباشرة بلوحات الأطراف EPCT و ECTB و EACF و EXTB لتوجيه التغذية الراجعة التناظرية للمجال وأوامر التحكم إلى معالج الإثارة.

س: ما هي أقصى مقاومة مسموح بها لسلك الحلقة لقنوات الإدخال التناظرية؟

ج: أقصى مقاومة سلك مدعومة هي 15 أوم لكل قناة إدخال للحفاظ على دقة الإشارة ضمن نطاق جهد الوضع المشترك المحدد +/-5 فولت.

س: ما هي قيود شكل اللوحة وتركيب الرف التي تنطبق على هذه الوحدة؟

ج: تم تصميم الوحدة كلوحة دوائر على طراز VME ذات فتحة واحدة وارتفاع مزدوج يتم تركيبها مباشرة في رف التحكم في الإثارة EX2000.

إرشادات التركيب الميداني

اعزل جميع مصادر طاقة الرف وجهود إمداد المثيرات الميدانية قبل إدخال اللوحة أو إزالتها.
ارتدِ حزام معصم تأريض تفريغ الشحنات الكهروستاتيكية (ESD) متصلاً بالمعدن العاري للخزانة قبل لمس الوحدة.
قم بمحاذاة اللوحة ذات الفتحة الواحدة والارتفاع المزدوج مع موجهات فتحة VME العلوية والسفلية المخصصة.
طبق ضغطًا قويًا ومتساويًا لتثبيت موصلات اللوحة الخلفية متعددة الدبابيس بالكامل في رؤوس اللوحة الخلفية للرف.
قم بتأمين جميع كابلات الواجهة المتصلة بلوحات الأطراف EPCT و ECTB و EACF و EXTB، مع التأكد من تأريض أسلاك التصريف وفقًا لمخططات أسلاك النظام.
