الوصف

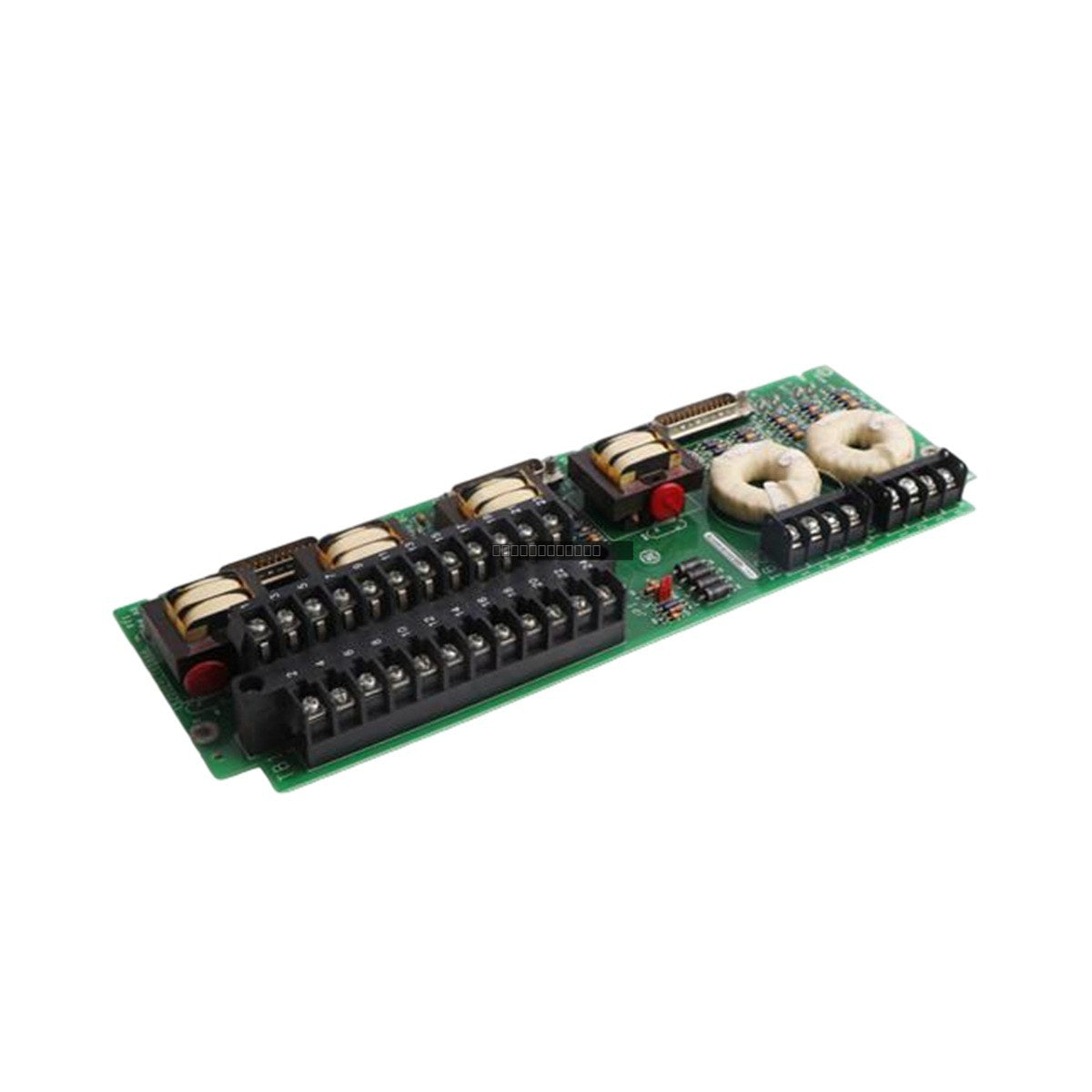

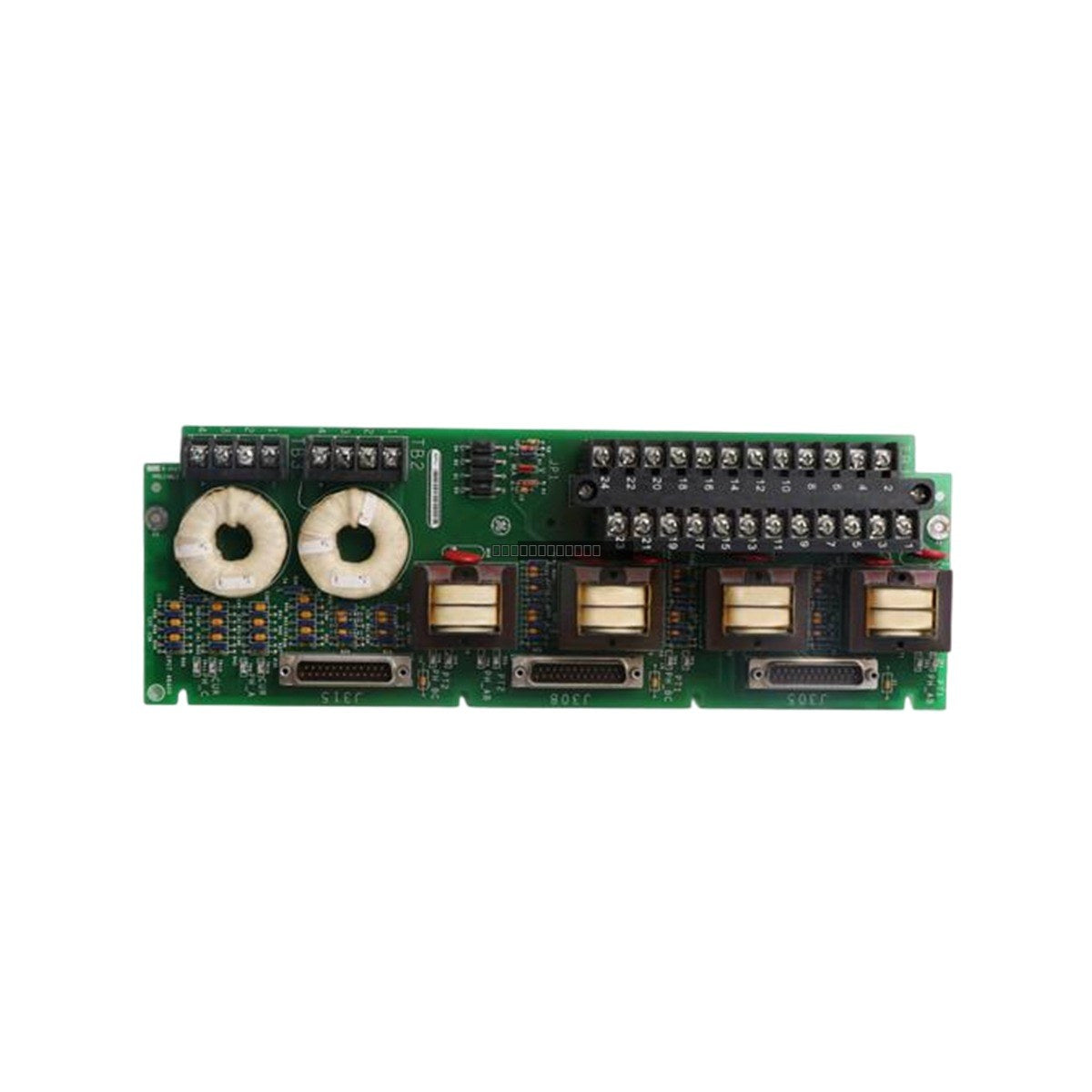

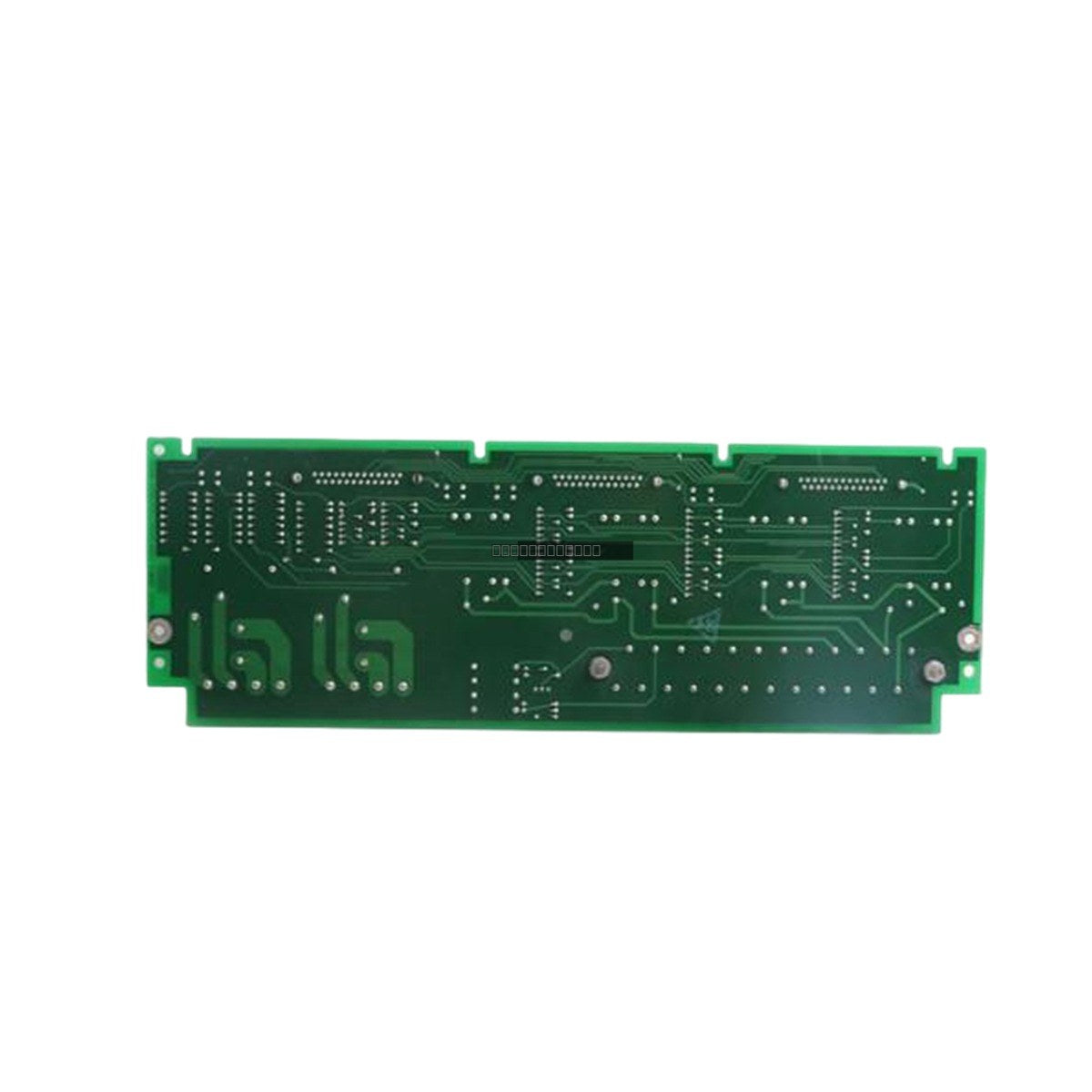

لوحة IS200EPCTG1A عبارة عن لوحة طرفية متخصصة للمحول المحتمل للمثير (PT) ومحول التيار (CT)، مصممة لنظام التحكم في الإثارة General Electric EX2100. تعمل وحدة الواجهة هذه كجسر حاسم بين دوائر استشعار الجهد العالي للمولد ورف التحكم EX2100. ومن خلال توفير نقطة إنهاء آمنة ومتينة، تعمل اللوحة على تسهيل الاكتساب الدقيق لإشارات التغذية الراجعة للجهد والتيار اللازمة لتنظيم المولد الدقيق واستقرار الشبكة.
الميزات
- مصممة خصيصًا لنظام التحكم في الإثارة GE EX2100.
- توفر عزل الجهد العالي وتكييف الإشارة لمدخلات PT و CT الثانوية.
- قمع مدمج للاندفاع الكهربائي وتصفية EMI لحماية الإلكترونيات الرقمية الحساسة المتصلة.
- محسّن لتركيب الخزانات عالية الكثافة مع إدارة كابلات فعالة.
- يدعم التشغيل الموثوق به في البيئات الصناعية الصعبة بما في ذلك محطات الطاقة الحرارية والكهرومائية.
التطبيقات
تُستخدم هذه اللوحة الطرفية في مرافق توليد الطاقة لإدارة التحكم في إثارة المولد. وهي ضرورية للأنظمة التي تتطلب حلقات تغذية راجعة عالية التوافر لتنظيم الجهد ومراقبة التيار والترحيل الوقائي ضمن بنية EX2100.
المواصفات الفنية
| الموديل | IS200EPCTG1A |
| العلامة التجارية | جنرال إلكتريك (GE) |
| سلسلة النظام | نظام الإثارة EX2100 |
| جهد التشغيل | 28 فولت تيار مستمر (اسمياً) |
| درجة حرارة التشغيل | -30 إلى 65 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة | 5% إلى 95% بدون تكاثف |
| نوع التركيب | تركيب بالخزانة/الحامل |
إرشادات التثبيت
- تأكد من إيقاف تشغيل رف التحكم EX2100 بالكامل قبل تثبيت أو إزالة اللوحة الطرفية.
- استخدم تقنيات التخفيف من التفريغ الكهروستاتيكي (ESD) المناسبة عند التعامل مع اللوحة لمنع تلف الدوائر المتكاملة.
- تحقق من توصيل جميع أسلاك PT و CT بشكل صحيح وفقًا لمخطط إثارة المولد المحدد.
- تأكد من تثبيت اللوحة بإحكام في حامل الخزانة للحفاظ على التأريض المناسب والسلامة الهيكلية.
- وجه كابلات استشعار الجهد العالي بعيدًا عن خطوط الإشارة ذات الجهد المنخفض لتقليل التداخل الكهرومغناطيسي المحتمل.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحة IS200EPCTG1A؟
تعمل كلوحة واجهة تجمع إشارات التغذية الراجعة PT و CT من المولد وتُكيفها للاستخدام بواسطة نظام التحكم في الإثارة EX2100.
هل يمكن استخدام هذه اللوحة في أنظمة إثارة غير GE؟
لا، هذا المكون مصمم خصيصًا لسلسلة GE EX2100 وغير متوافق مع منصات التحكم الأخرى.
