لوحة الإدخال/الإخراج المنفصلة IS200VCRCH1BBB من جنرال إلكتريك

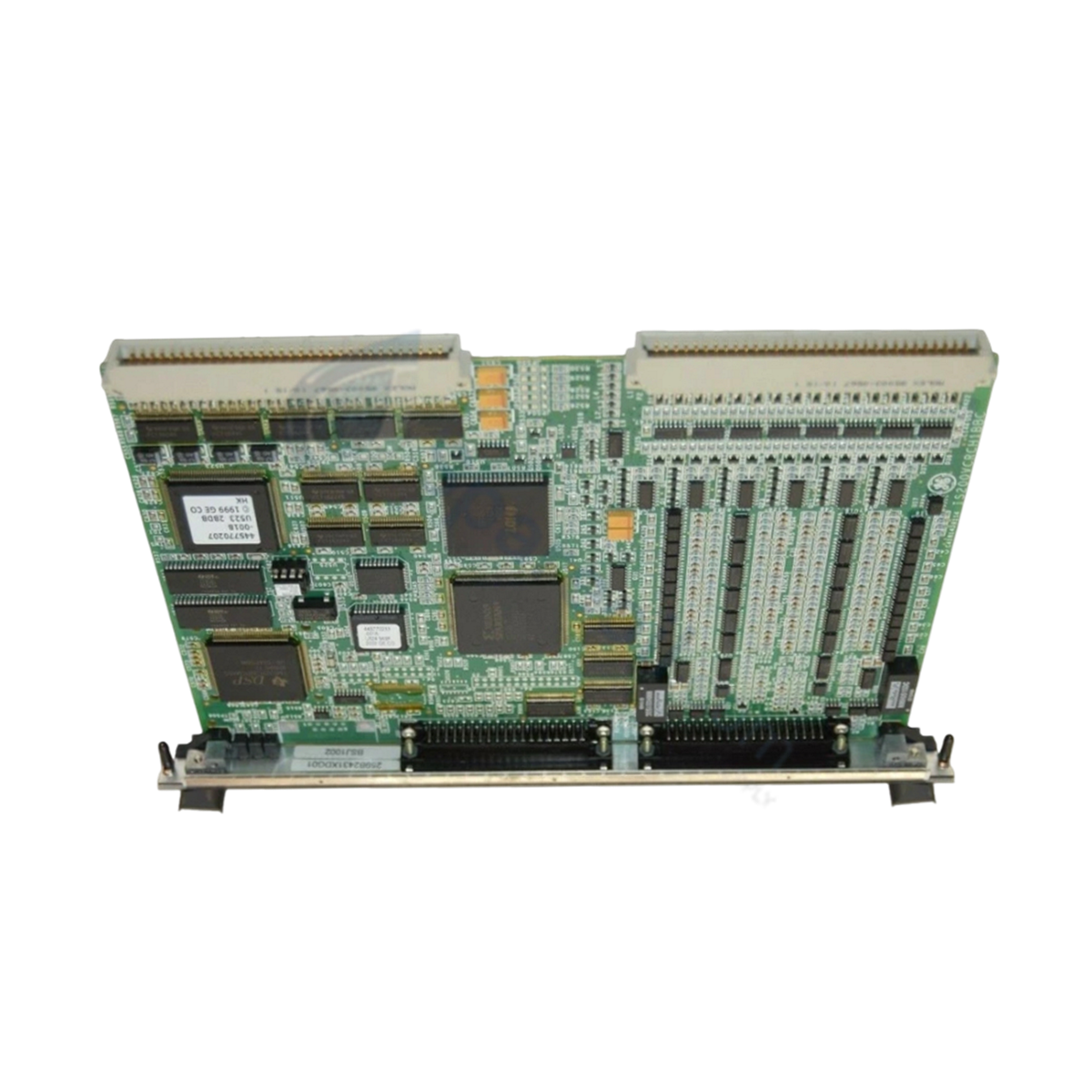

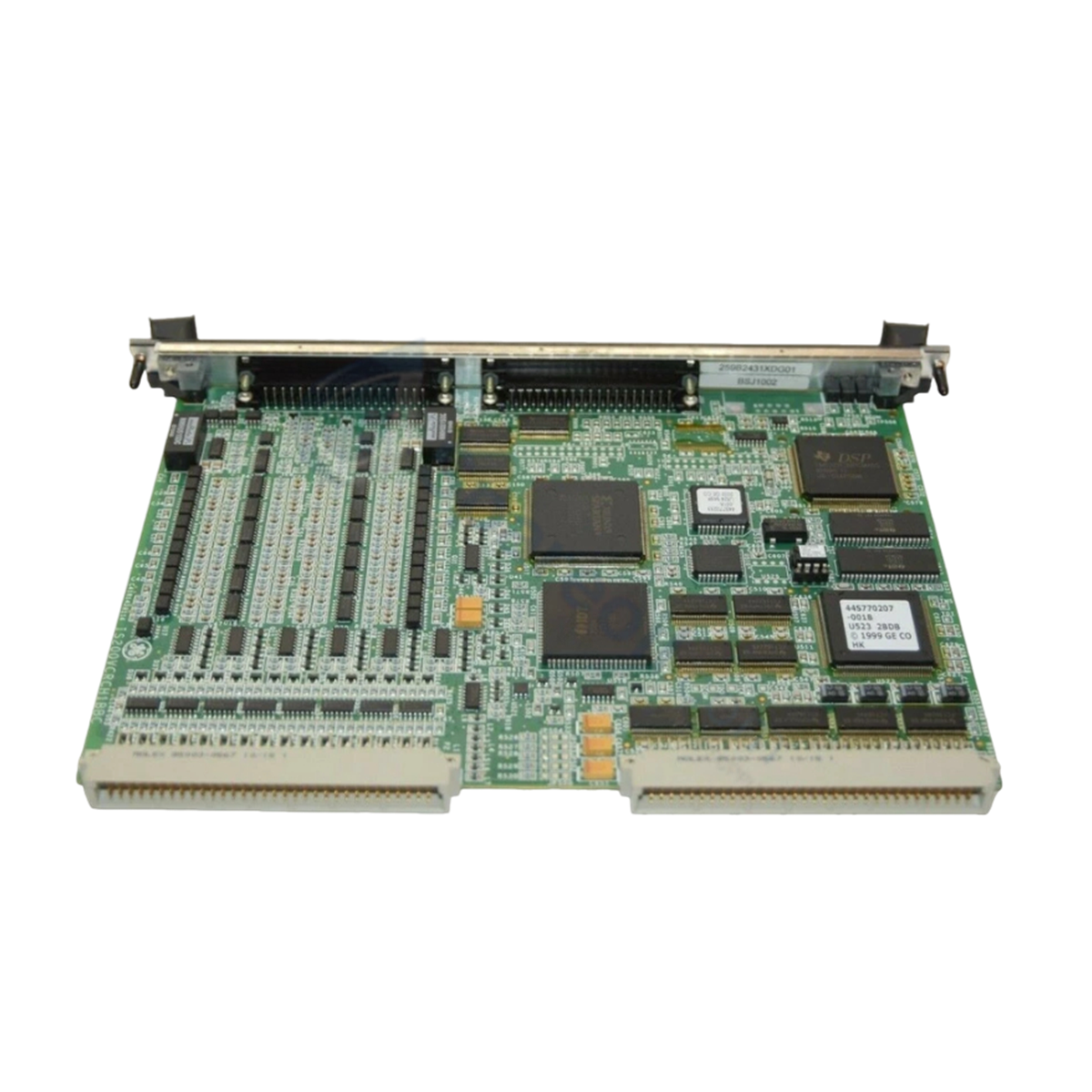

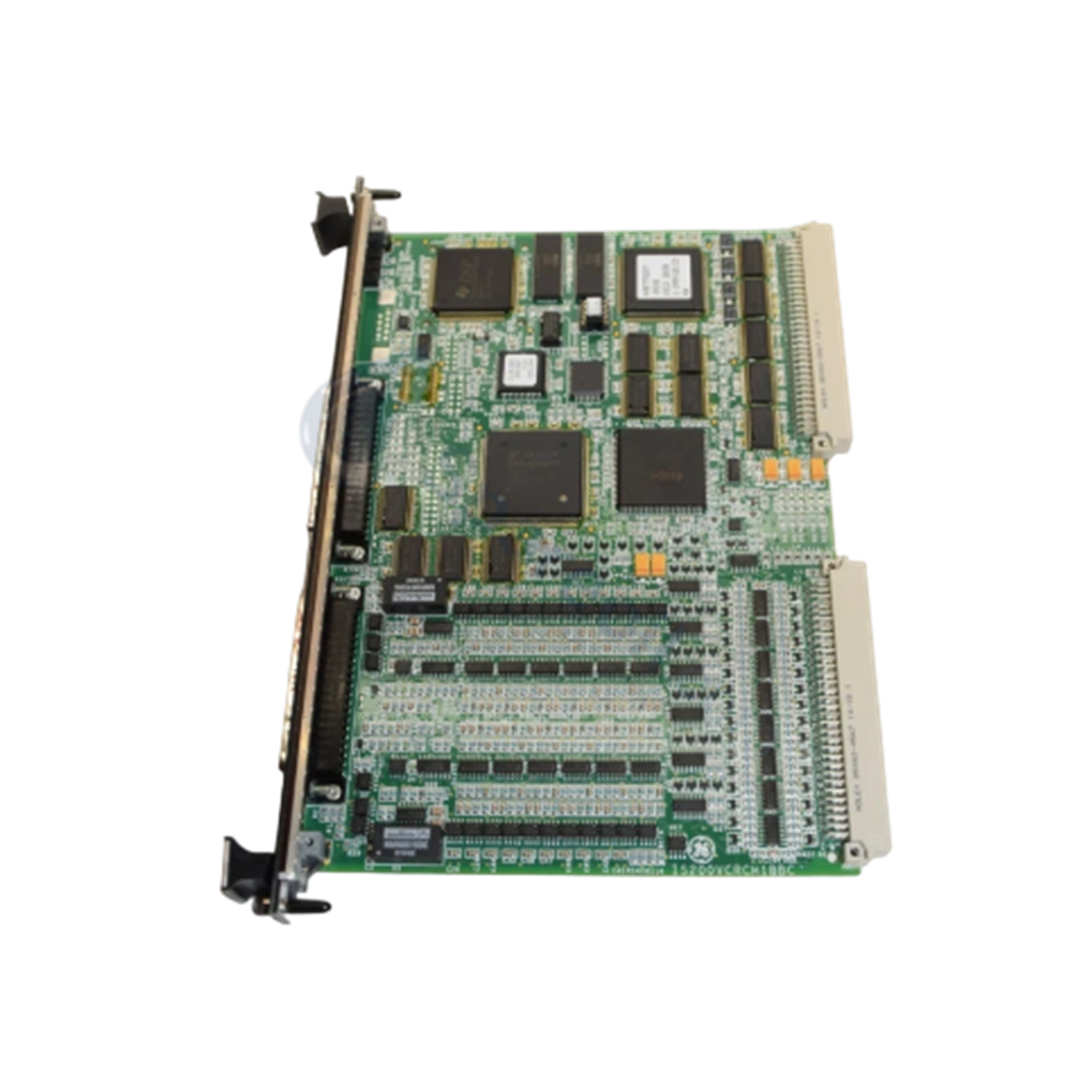

IS200VCRCH1BBB لوحة الإدخال/الإخراج الرقمي من GE Mark VI

IS200VCRCH1BBB لوحة الإدخال/الإخراج الرقمي من GE Mark VI

التوفر: 10 متوفر في المخزون

يعمل الجهاز GE IS200VCRCH1BBB، والمُصنّف أيضًا كلوحة الإدخال/الإخراج المنفصلة IS200VCRC، كمكون أساسي للأجهزة لمعالجة الإشارات المنفصلة وتشغيل المرحلات داخل وحدات...

رمز المنتج: IS200WETBJ1ABA

Manufacturer: GE Fanuc
Product No.: IS200WETBJ1ABA
Product Type: لوحات معالج الإدخال/الإخراج المنفصلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل الجهاز GE IS200VCRCH1BBB، والمُصنّف أيضًا كلوحة الإدخال/الإخراج المنفصلة IS200VCRC، كمكون أساسي للأجهزة لمعالجة الإشارات المنفصلة وتشغيل المرحلات داخل وحدات نظام التحكم في التوربينات Mark VI. يشغل هذا الوحدة فتحة واحدة في الهيكل وتدير 48 مدخل اتصال عبر لوحات طرفية TBCI، بالإضافة إلى 24 مخرج مرحل يتم توصيلها عبر لوحات طرفية TRLY.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	IS200VCRCH1BBB
العلامة التجارية	GE (جنرال إلكتريك)
المنشأ	الولايات المتحدة الأمريكية
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	يعمل بجهد لوحة التوصيل VME
السلسلة	Mark VI IS200
نوع المنتج	لوحات معالج الإدخال/الإخراج المنفصلة
الاسم الوظيفي المختصر	VCRC
المدخلات المنفصلة	48 مدخل اتصال (يتم توصيلها عبر TBCI)
سعة الإخراج	24 مخرج مرحل (12 صمام كهرومغناطيسي / 12 اتصال جاف عبر TRLY)
موصلات اللوحة الأمامية	موصلات إدخال الاتصال J33 و J44
مرجع الوثائق	GEH-6421 المجلد الأول والثاني

هندسة ناقل اللوحة الخلفية وزمن التأخير المحدد

يتصل IS200VCRCH1BBB مباشرة مع لوحة VME Mark VI، مما يتيح سرعة اتصال عبر ناقل اللوحة الخلفية قادرة على مسح حالة الإشارات المنفصلة في الوقت الفعلي عبر قنوات الإدخال/الإخراج عالية الكثافة. على عكس التكوينات القديمة ذات الفتحتين مثل لوحة VCCC، تدمج بنية VCRC ذات الفتحة الواحدة أجهزة معالجة الإشارات دون الحاجة إلى لوحة ابنة خارجية. يقوم المعالج الموجود على اللوحة بتنسيق تصفية حالة المدخلات لجميع 48 حلقة اتصال بينما يدير في الوقت نفسه منطق تبديل محرك الإخراج لقنوات المرحلات ذات 12 صمامًا كهرومغناطيسيًا و12 اتصالًا جافًا، مع الحفاظ على التزامن المحدد مع إجراءات برنامج التحكم الرئيسي في التوربينات.

الأسئلة الشائعة

س: أين تقع موصلات كبل إدخال الاتصال الأساسية فعليًا على الوحدة؟

ج: تقع موصلات إدخال الاتصال، والمُشار إليها بـ J33 و J44، مباشرة على اللوحة الأمامية للوحة.

س: كيف تُقارن مساحة الفتحة المادية للوحة VCRC بمتغير VCCC؟

ج: تستخدم لوحة VCRC فتحة واحدة في رف VME لأنها تفتقر إلى لوحة ابنة، بينما تشغل لوحة VCCC مساحة فتحتين.

س: ما هي الكتل الطرفية الخارجية المطلوبة لتوصيل الأسلاك الميدانية للمدخلات الـ 48 والمخرجات الـ 24؟

ج: يتم توجيه المدخلات الـ 48 إلى اللوحة الطرفية TBCI، بينما يتم توصيل المخرجات الـ 24 عبر اللوحة الطرفية TRLY.

إرشادات التركيب الميداني

إدخال لوحة التوصيل VME: تأكد من إيقاف تشغيل الطاقة عن حاوية رف VME بالكامل قبل إدخال أو إزالة وحدة IS200VCRCH1BBB من قفص البطاقات.
وصلات كبلات اللوحة الأمامية: قم بتثبيت كبلات الشريط المدخلة الميدانية بموصلات J33 و J44 على اللوحة الأمامية باستخدام براغي التثبيت لمنع الانفصال العرضي.
تخفيف التفريغ الكهروستاتيكي: تعامل مع لوحة الدائرة باستخدام سوار معصم مضاد للكهرباء الساكنة متصل بأرضي إطار الخزانة لحماية الإلكترونيات الدقيقة المثبتة على السطح من التفريغ الساكن.
فصل الأسلاك: قم بتوجيه كبلات إدخال الاتصال الجاف بعيدًا عن دوائر التيار المتردد عالية الجهد وأسلاك تشغيل الصمامات الكهرومغناطيسية لتقليل التوصيل الكهرومغناطيسي إلى واجهات TBCI الطرفية.
