KS10-20*A Yokogawa CENTUM VP ورقة البيانات والدليل الفني

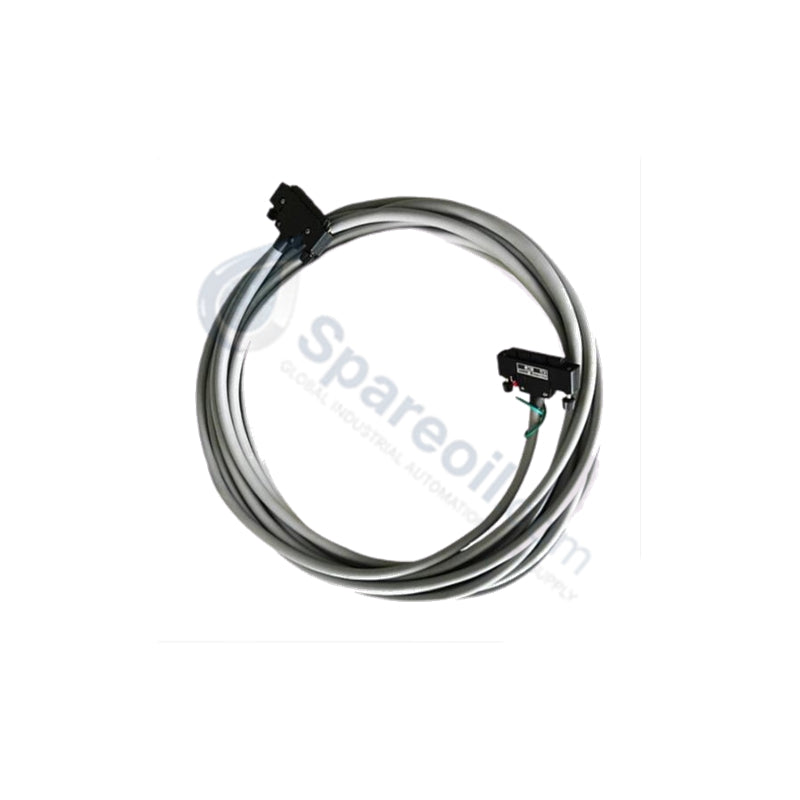

كابل إشارة محمي Yokogawa CENTUM VP موديل KS10-20*A بطول 20 مترًا

كابل إشارة محمي Yokogawa CENTUM VP موديل KS10-20*A بطول 20 مترًا

التوفر: 20 متوفر في المخزون

كابل إشارة يوكوجاوا KS10-20*A يُعد يوكوجاوا KS10-20*A، الذي يُصنّف أيضًا ككابل إشارة KS10، مكونًا ماديًا مخصصًا لنقل الإشارات المختلطة المستقرة...

رمز المنتج: KS10-20*A

Manufacturer: Yokogawa
Product No.: KS10-20*A
Product Type: كابلات الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 1450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كابل إشارة يوكوجاوا KS10-20*A

يُعد يوكوجاوا KS10-20*A، الذي يُصنّف أيضًا ككابل إشارة KS10، مكونًا ماديًا مخصصًا لنقل الإشارات المختلطة المستقرة بين وحدات التحكم الميدانية، لوحات الأطراف، ووحدات الإدخال/الإخراج الفرعية ضمن منصات يوكوجاوا CENTUM VP و ProSafe-RS.

تفكيك اللاحقة ومصفوفة النموذج

اللاحقة / رمز النمط	الخيار	الوصف
KS10	النموذج الأساسي	كابل إشارة متعدد النواة محمي (50-50 دبوسًا)
-20	طول الكابل	طول الكابل 20 مترًا تقريبًا
*A	رمز النمط	النمط A (درع من رقائق الألومنيوم ذو طبقتين مع سلك تصريف، تخفيف EMI يصل إلى 90 ديسيبل)

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	KS10-20*A
العلامة التجارية	يوكوجاوا
الأصل	اليابان
الوزن	1.45 كجم (صافي) / 2.0 كجم (شحن)
الأبعاد	القطر الخارجي 8.5 ملم، طول الكابل 20 مترًا
درجة حرارة التشغيل	-20 درجة مئوية إلى 80 درجة مئوية
استهلاك الطاقة	مكونات الأسلاك السلبية (غير قابلة للتطبيق)
هيكل الموصل	10 نوى، نحاس مجدول ومطلي بالقصدير (0.5 ملم مربع لكل موصل)
تصنيف الجهد	300 فولت
العزل والغلاف	غلاف من PVC مقاوم للاشتعال (متوافق مع IEC 60332-1)
الدرع	رقائق الألومنيوم مع سلك تصريف
نوع الموصل	موصلات إشارة يوكوجاوا القياسية ذات 50 دبوسًا (متوافقة مع مقبس KCN1)
توافق النظام	أنظمة يوكوجاوا CENTUM VP، ProSafe-RS، ADM 2C، KS3 / KS10

بروتوكول حلقة 4-20 مللي أمبير HART وعزل القناة

يمرر كابل KS10-20*A إشارات تناظرية ورقمية مختلطة عالية الكثافة عبر توصيلات بين خزائن بطول 20 مترًا دون تدهور. يمنع الدرع المزدوج الطبقات من رقائق الألومنيوم بطول الكابل بأكمله التداخل الكهرومغناطيسي، مما يحافظ على حدود عزل قناة إلى قناة عبر قنوات الأجهزة الحساسة. يحافظ هذا التوهين للضوضاء على إشارات تردد تبديل المفتاح الرقمية (FSK) لبروتوكول حلقة 4-20 مللي أمبير HART أثناء الإرسال عبر بيئات التحكم الصناعية الصاخبة كهربائيًا.

الأسئلة الشائعة

س: هل يتطلب كابل KS10-20*A تأريض طرفي خارجي أثناء التركيب؟

ج: يتصل درع رقائق الألومنيوم بسلك تصريف داخلي مطلي بالقصدير. يجب على مهندسي الميدان توصيل سلك التصريف هذا مباشرةً بأرضية أجهزة نظيفة عند طرف دخول الخزانة لتحسين توهين EMI وتطهير مسارات حلقة الأرض.

س: هل يمكن قص أو تعديل مجموعة الكابلات بطول 20 مترًا في الميدان؟

ج: لا يوصى بالتعديل في الميدان لأن الموصلات ذات 50 دبوسًا المصبوبة في المصنع توفر تعيين دبوس ثابت ومقاومة تحكم. يؤدي قص الكابل إلى إبطال سلامة الدرع المصنعي ومعايير استمرارية دبوس إلى دبوس.

إرشادات التركيب الميداني

ضع كابل إشارة KS10-20*A في قنوات أدوات الجهد المنخفض المخصصة. حافظ على نصف قطر انحناء لا يقل عن ثمانية أضعاف القطر الخارجي للكابل البالغ 8.5 ملم لمنع الإجهاد الهيكلي على الموصلات المجدولة الداخلية وطبقات الدرع الرقيقة.

حافظ على فصل صارم بين تشغيل كابل KS10-20*A وخطوط طاقة التيار المتردد عالية الجهد أو كابلات محرك التردد المتغير. قم بتثبيت طرفي موصل 50 دبوسًا في رؤوس وحدة أو لوحة طرفية KCN1 الخاصة بهما باستخدام براغي التثبيت المدمجة لمنع فقدان الإشارة تحت اهتزاز الماكينة المستمر.
