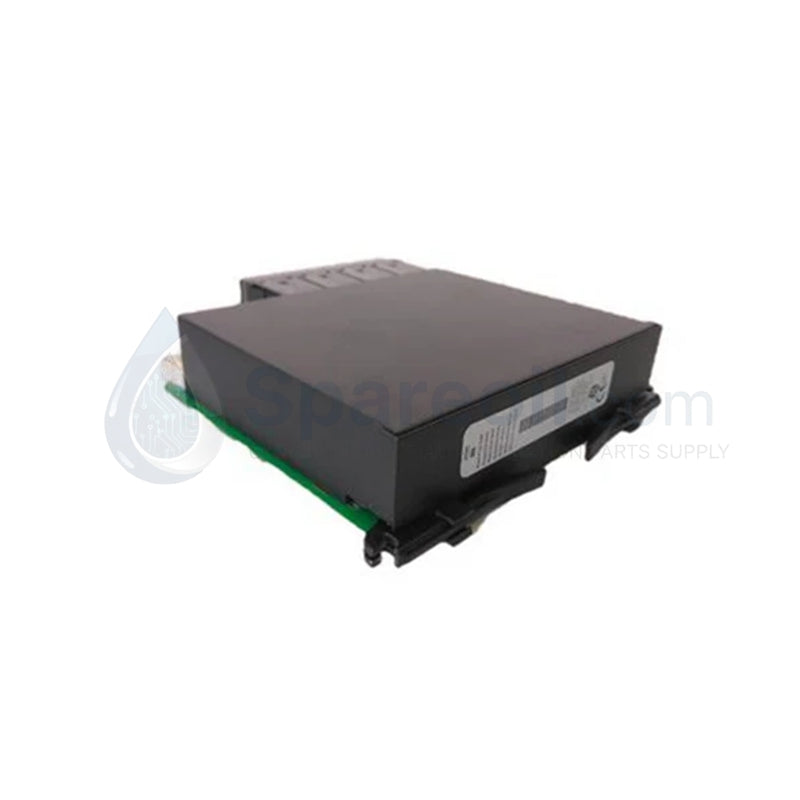

بطاقة توسعة الإدخال/الإخراج الأصلية لمرحل الحماية Multilin UR-6HH

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة UR6HH كوحدة واجهة عالية الكثافة لنظام GE Multilin Universal Relay (UR) البيئي، بما في ذلك منصات B30...

رمز المنتج: UR6HH

Manufacturer: GE Fanuc
Product No.: UR6HH
Product Type: وحدة الإدخال/الإخراج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 1160g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة UR6HH كوحدة واجهة عالية الكثافة لنظام GE Multilin Universal Relay (UR) البيئي، بما في ذلك منصات B30 وC30 وD60 وG60. تسهل هذه البطاقة الجسر الحيوي بين منطق الحماية ومعدات مجال المحطة الفرعية. وتتميز بـ 16 مدخلًا رقميًا منفصلاً للمراقبة الشاملة لحالة النظام و 8 مخارج مرحلات عالية السعة مصممة لعمليات فصل وإغلاق قواطع الدائرة عالية السرعة. نحن نقدم هذه الوحدة بصفتها جديدة تمامًا وأصلية بنسبة 100%، مما يضمن عمل مخططات الحماية الخاصة بك بدقة الميلي ثانية المطلوبة لأنظمة الطاقة ذات المستوى الاحترافي.

المواصفات الفنية

المعلمة	تفاصيل المواصفات
الشركة المصنعة	GE Multilin (Emerson)
توافق النظام	سلسلة UR (B30، C30، D60، G60، L90، إلخ.)
كثافة الإدخال/الإخراج	16 مدخلًا رقميًا / 8 مخارج مرحلات
الجهد المنطقي الاسمي	24 فولت تيار مستمر
عتبة الإدخال	قابلة للتكوين (عادة 17-19 فولت تيار مستمر لجهد 24 فولت اسمي)
نوع الإخراج	مرحل كهروميكانيكي من النوع A (عالي السعة)
التكوين	برنامج EnerVista UR Setup / Launchpad
العزل	عزل غلفاني وقمع عابر
درجة حرارة التشغيل	-40 درجة مئوية إلى +60 درجة مئوية (-40 درجة فهرنهايت إلى 140 درجة فهرنهايت)
المطابقة	معايير IEEE/IEC للمحطات الفرعية، CE، UL
الوزن	1.16 كجم (2.56 رطل)

مزايا هندسية

تصميم محطات فرعية مقوى: تتفوق UR6HH في البيئات ذات الضوضاء الكهرومغناطيسية. يوفر قمع العابر المتكامل حماية لمعالج المرحل الداخلي من ارتفاعات الجهد العالية وعابر التبديل الشائعة في المحطات الفرعية ذات الجهد العالي/المتوسط.
تنفيذ فصل عالي السرعة: تستخدم مخرجات المرحلات الثمانية مكونات كهروميكانيكية عالية السعة مصممة خصيصًا لمنطق "الفصل السريع". وهذا يضمن تنفيذ المرحل لأوامر القاطع في غضون مللي ثانية، مما يقلل من تلف المعدات أثناء ظروف الأعطال.
تخطيط منطقي قابل للتكوين: باستخدام مجموعة برامج EnerVista UR، يقوم المهندسون بتعيين 16 مدخلاً رقميًا لعناصر حماية محددة أو مسجلات تسلسل الأحداث (SOE). تتيح هذه المرونة تحليلًا مفصلاً بعد الأعطال ومخططات متشابكة معقدة.
نطاق حراري محسّن: تعمل الوحدة ضمن نطاق صناعي مقوّى من -40 درجة مئوية إلى +60 درجة مئوية. وهذا يجعل UR6HH مناسبة للأكشاك الخارجية غير المدفأة ومواقع توليد الطاقة في المناخات القاسية.
جاهزية للتبديل الساخن المعياري: تسمح بنية UR المعيارية بترقيات الأجهزة المباشرة. تنزلق UR6HH في الفتحات المخصصة في هيكل UR، مما يسمح بالتوسع السريع لقدرة الإدخال/الإخراج دون استبدال مرحل الحماية بالكامل.

الأسئلة الشائعة

هل يمكنني استخدام UR6HH في دائرة تحكم بجهد 125 فولت تيار مستمر؟

لا. تم تصميم UR6HH خصيصًا لمستويات منطقية بجهد 24 فولت تيار مستمر اسمي . إذا كانت محطتك الفرعية تستخدم بطارية بجهد 125 فولت تيار مستمر أو 250 فولت تيار مستمر لمنطق التحكم، فيجب عليك تحديد نوع الإدخال/الإخراج عالي الجهد المناسب (مثل UR6L أو ما شابه ذلك) لمنع تلف الوحدة.
كيف أقوم بتكوين عتبات الإدخال؟

تقوم بتكوين عتبات التشغيل والإيقاف عبر برنامج EnerVista UR Setup . بالنسبة لنظام بجهد 24 فولت اسمي، يقوم البرنامج عادةً بتعيين العتبة بين 17 فولت و 19 فولت لضمان اكتشاف الحالة الإيجابية مع تجاهل الفولتيات الحثية المتغيرة.
هل تدعم هذه الوحدة تسجيل تسلسل الأحداث (SOE)؟

نعم. تدعم مدخلات UR6HH ختم الوقت بدقة الميلي ثانية. عندما تتغير حالة المدخل، يقوم نظام UR بتسجيل الحدث في ذاكرته غير المتطايرة، مما يوفر جدولًا زمنيًا دقيقًا لتحقيقات الأعطال.
هل UR6HH متوافقة مع مرحلات سلسلة SR الأقدم؟

لا. UR6HH متوافقة حصريًا مع منصة Universal Relay (UR) النمطية. لن تتناسب أو تعمل في مرحلات سلسلة SR (750/760) الأقدم.
