وحدة إنهاء الإدخال/الإخراج الرقمي ABB NTDI01

مرحل الحماية والتحكم للمغذيات REF615A من سلسلة ABB Relion 615

مرحل الحماية والتحكم للمغذيات REF615A من سلسلة ABB Relion 615

التوفر: 10 متوفر في المخزون

ABB REF615A Feeder Protection and Control Relay تم تكوين ABB REF615A (REF615A Relion 615 Series) للإشراف على خط التغذية في...

رمز المنتج: REF615

Manufacturer: ABB
Product No.: REF615
Product Type: مرحلات الحماية
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 4000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

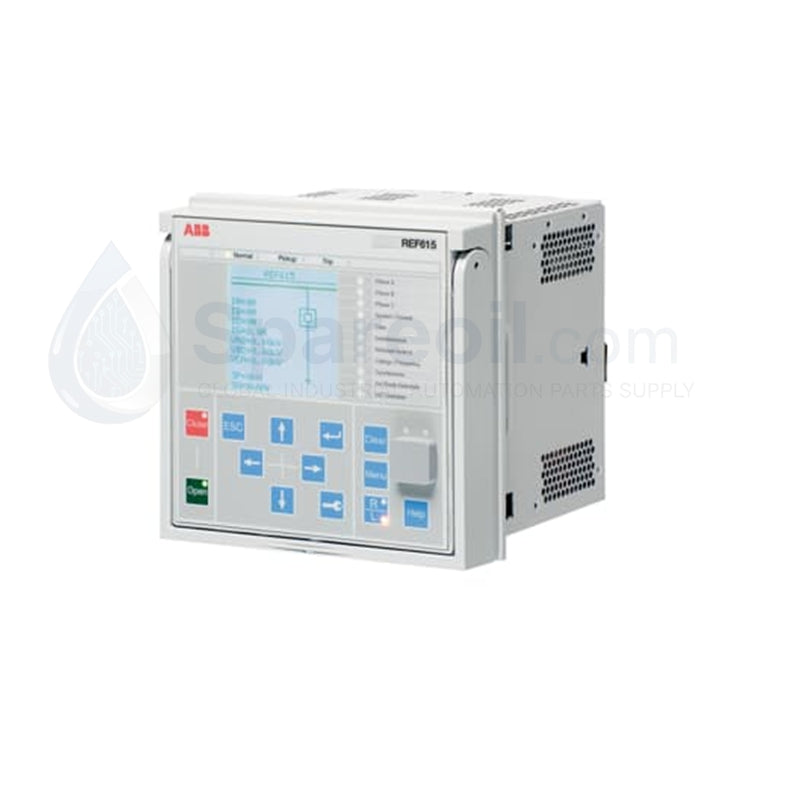

ABB REF615A Feeder Protection and Control Relay

تم تكوين ABB REF615A (REF615A Relion 615 Series) للإشراف على خط التغذية في شبكات التوزيع متوسطة الجهد، ويوفر معالجة إشارات مادية مباشرة وتنفيذ التحكم في القواطع.

توضيح اللاحقة ومصفوفة النموذج

النموذج	الوصف
REF615	البنية الأساسية لجهاز حماية وحدة التغذية (IED)
A	النوع القياسي لتطبيقات حماية وحدة التغذية والتحكم فيها

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	REF615A
العلامة التجارية	ABB
الأصل	فنلندا / الاتحاد الأوروبي
الوزن	4.0 كجم (تكوين قياسي)
الأبعاد	177 ملم × 222 ملم × 202 ملم
درجة حرارة التشغيل	-40 درجة مئوية إلى +55 درجة مئوية
استهلاك الطاقة	24-48 فولت تيار مستمر أو 110-240 فولت تيار متردد/تيار مستمر
الاتصال	IEC 61850، Modbus TCP/RTU، DNP3
فئة الحماية	IP54 (أمامي)، IP20 (خلفي)
التركيب	تصميم قابل للسحب والتوصيل

شبكات ووحدات تحكم PLC الحتمية

يدمج REF615A معالجة الإشارات الرقمية عالية السرعة لتسهيل رسائل GOOSE الحتمية عبر شبكات IEC 61850-8-1. تدعم البرامج الثابتة الداخلية سرعة اتصال قوية لناقل اللوحة الخلفية، مما يسمح بتنفيذ المنطق الفرعي للدورة المطلوب لتعشيق الحماية وتسلسلات إعادة التوصيل التلقائي. يتم تحقيق قابلية توسيع كثافة الإدخال/الإخراج عبر تكوينات الإدخال والإخراج الثنائية المعيارية، مما يضمن بقاء زمن انتقال منطق التحكم ضمن الحدود المحددة لإدارة وحدة التغذية على مستوى المرافق. تتيح توافقية فلاش البرامج الثابتة تحديثات على مستوى الحقل لمكدسات بروتوكول الاتصال وخوارزميات الحماية دون الحاجة إلى استبدال الهيكل المادي، مما يضمن قابلية التشغيل البيني على المدى الطويل مع منصات أتمتة المحطات الفرعية الحديثة.

الأسئلة المتداولة (FAQ)

س: هل يمكن سحب الوحدة من الهيكل أثناء تنشيط وحدة التغذية؟

ج: يتميز REF615A بتصميم قابل للسحب، ولكن يجب عزل دوائر التيار والجهد الأولية بشكل صحيح أو تقصيرها عبر كتل الاختبار قبل السحب المادي لمنع حدوث قوس كهربائي غير مقصود في الجانب الثانوي أو ظروف CT المفتوحة.

س: هل الوحدة متوافقة مع بروتوكولات الاتصال القديمة الموجودة؟

ج: نعم، يدعم IED الاتصال القديم بما في ذلك بروتوكولات SPA و LON، بالإضافة إلى المعايير الحديثة القائمة على Ethernet مثل IEC 61850 و Modbus TCP، مما يتيح التوافق مع الإصدارات السابقة في المحطات الفرعية المحدثة.

إرشادات التركيب الميداني

التركيب: تأكد من تركيب حاوية حامل الرف بإحكام في لوحة المفاتيح الكهربائية. تحقق من تثبيت الوحدة بشكل صحيح في الحامل لضمان التوصيل السليم للملامسات الطرفية الخلفية.
التأريض: قم بتوصيل برغي التأريض الخلفي بقضيب التأريض الرئيسي للمحطة الفرعية باستخدام موصل نحاسي بحد أدنى 4 مم مربع. هذا ضروري للحفاظ على سلامة درع التوافق الكهرومغناطيسي (EMC).
الأسلاك: استخدم كابلات مجدولة محمية لواجهات الاتصال. قم بإنهاء حماية الكابلات عند نقطة التأريض المخصصة على الكتلة الطرفية لتقليل ضوضاء النمط المشترك ومنع تأخيرات تحويل البروتوكول.
التشغيل: قبل وضع الجهاز في الخدمة، تحقق من حالة المدخلات الثنائية وتأكد من أن المخططات التشبيهية على واجهة المستخدم الرسومية تتوافق بشكل صحيح مع الوضع المادي لمعدات المفاتيح الكهربائية الأساسية.
