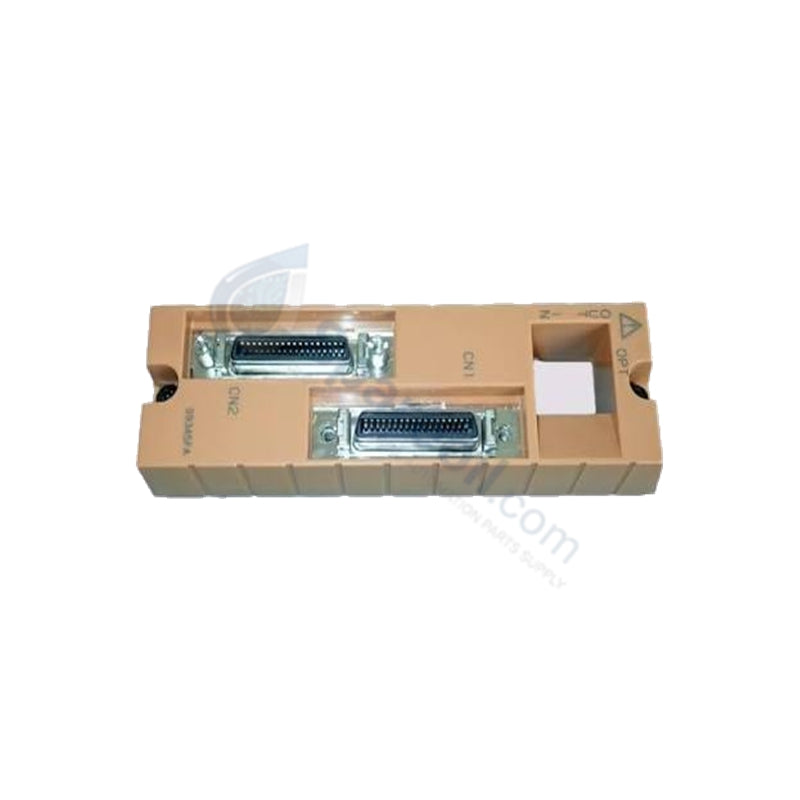

S9345FA YOKOGAWA ESB موصل وحدة الناقل ورقة البيانات والدليل الفني

S9345FA وحدة واجهة موصل ناقل بيانات يوكوجاوا ESB N-ESB

S9345FA وحدة واجهة موصل ناقل بيانات يوكوجاوا ESB N-ESB

التوفر: 99 متوفر في المخزون

وحدة توصيل YOKOGAWA S9345FA تم تكوين YOKOGAWA S9345FA (وحدة توصيل S9345FA) لنقل البيانات عالي السرعة في هياكل DCS وشبكات الأمان،...

رمز المنتج: S9345FA

Manufacturer: Yokogawa
Product No.: S9345FA
Product Type: وحدات واجهة الاتصال، يوكوجاوا سينتوم
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 630g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة توصيل YOKOGAWA S9345FA

تم تكوين YOKOGAWA S9345FA (وحدة توصيل S9345FA) لنقل البيانات عالي السرعة في هياكل DCS وشبكات الأمان، وتوفر اقتران إشارة فيزيائي مباشر لهياكل ناقل ESB و N-ESB.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	S9345FA
العلامة التجارية	YOKOGAWA
المنشأ	اليابان
الوزن	0.63 كجم
الأبعاد	5.1 سم × 25.4 سم × 11.4 سم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	0.5 أمبير
دعم الناقل	ESB / N-ESB
عدد القنوات	قناتان مستقلتان للناقل
المسافة القصوى	5 كم (مرحلتين) / 10 كم (Vnet/IP R1.03+)
الرطوبة	5-95% رطوبة نسبية (غير متكثفة)

عزل حلقة HART والإشارة

تستخدم S9345FA عزلًا بصريًا داخليًا لفصل شبكة ESB/N-ESB عن الضوضاء الكهربائية المحلية. يمنع هذا التصميم حلقات التأريض وارتفاعات الجهد العابرة من الانتشار عبر واجهة الناقل. تدعم الوحدة سلامة الاتصال من نقطة إلى نقطة، مما يضمن أن بيانات حلقة HART بـ 4-20 مللي أمبير وإشارات التحكم تحافظ على نسب الإشارة إلى الضوضاء أثناء نقل إطارات البيانات عالية السرعة. يضمن هيكل العزل من قناة إلى قناة أن العطل في فرع اتصال واحد لا يضر بحالة الناقل الزائد أو سلامة أجزاء التحكم المجاورة.

الأسئلة الشائعة

س: هل تدعم S9345FA التبديل السريع أثناء تشغيل الشبكة النشط؟

ج: لا. يجب إيقاف تشغيل الوحدة قبل إزالتها أو إدخالها لمنع تعطيل اتصال الناقل أو تلف دبابيس واجهة اللوحة الخلفية.

س: كيف تتعامل الوحدة مع تكوينات الناقل الزائدة؟

ج: توفر S9345FA قناتي ناقل مستقلتين. في التكوين الزائد، يراقب متحكم النظام كلتا القناتين في وقت واحد؛ إذا انقطع الاتصال في المسار الأساسي، تحافظ الوحدة على الاستمرارية عبر القناة الثانوية دون الحاجة إلى تدخل يدوي.

إرشادات التركيب الميداني

التركيب: تأكد من تثبيت الوحدة بإحكام في الرف أو لوحة الأطراف المخصصة باستخدام نقاط التثبيت المرفقة. تحقق من أن سطح التركيب مؤرض بجهد مشترك لتسهيل الحماية الفعالة من التداخل الكهرومغناطيسي.
الكابلات: استخدم كابلات مجدولة محمية لجميع وصلات ESB/N-ESB. حافظ على فصل خطوط الاتصال عن أنابيب الطاقة عالية الجهد بمسافة لا تقل عن 30 سم لتخفيف اقتران الحث.
الإنهاء: عند التكوين في هيكل متسلسل، تأكد من إنهاء الجهاز الطرفي بشكل صحيح لمنع انعكاسات الإشارة، والتي قد تؤدي إلى أخطاء في البتات في تدفق الاتصال.
البيئة: بينما تم تصنيف الوحدة لدرجة حرارة تصل إلى 60 درجة مئوية، حافظ على تدفق هواء مناسب حول الوحدة لضمان تبديد الحرارة السلبي وإطالة عمر خدمة المكونات الإلكترونية الداخلية.
