وحدة مخرج ترانزستور

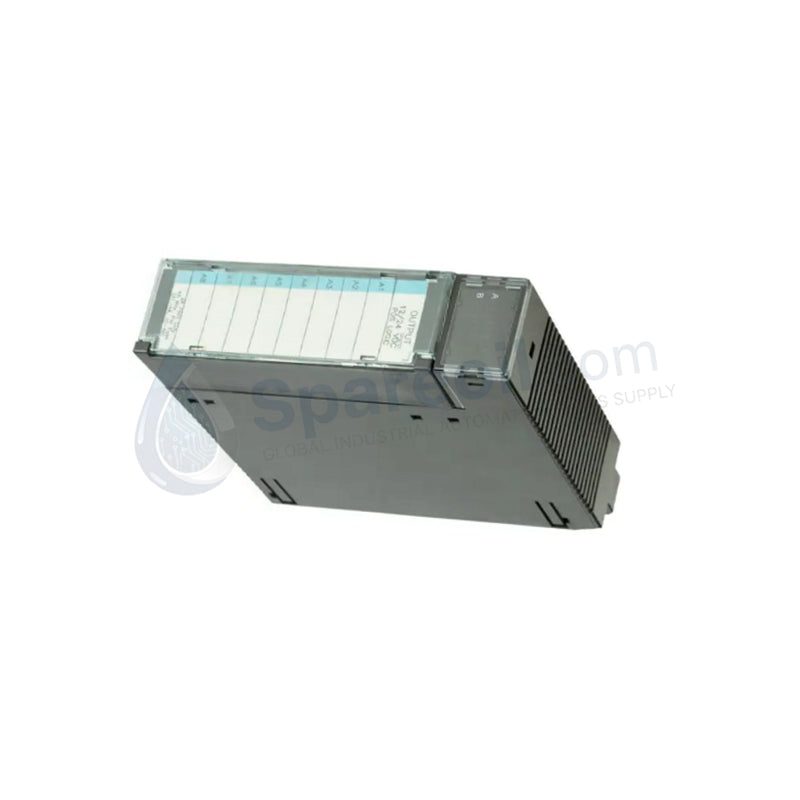

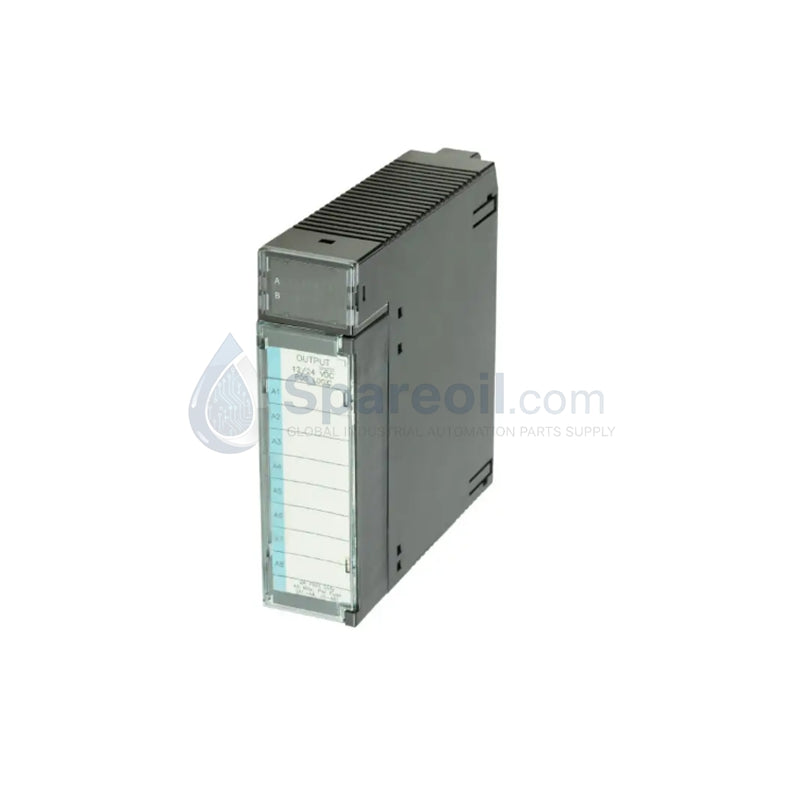

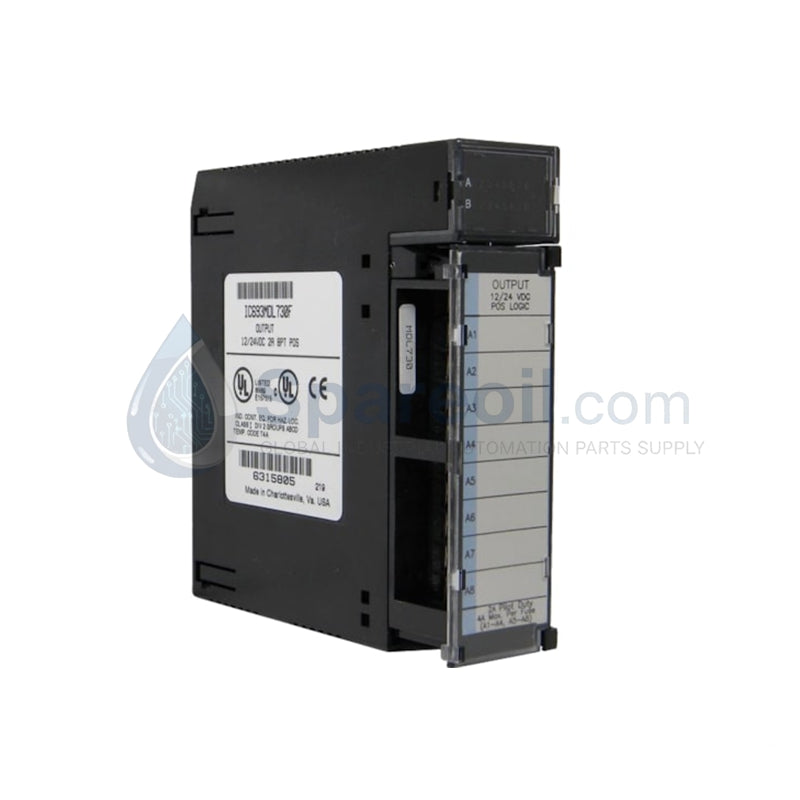

وحدة مخرج ترانزستور | GE Fanuc IC693MDL730J

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج يوفر GE Fanuc IC693MDL730J تحكمًا منفصلاً عالي السعة لمنصة PLC من السلسلة 90-30. تدير وحدة إخراج...

رمز المنتج: IC693MDL730J

Manufacturer: GE Fanuc
Product No.: IC693MDL730J
Product Type: مخرجات تحديد مصادر الترانزستور
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يوفر GE Fanuc IC693MDL730J تحكمًا منفصلاً عالي السعة لمنصة PLC من السلسلة 90-30. تدير وحدة إخراج الترانزستور ذات 8 نقاط (منطق إيجابي) الأحمال الميدانية للتيار المستمر مثل بادئات المحركات، والملفات اللولبية، والمؤشرات. تم تصميمها لضمان الموثوقية في البيئات الصناعية القاسية، وتدعم تطبيقات التيار العالي بتصنيف 2 أمبير لكل نقطة. نحن نقدم هذه الوحدة جديدة تمامًا وأصلية 100%، وتتميز بمراجعة الأجهزة "J" للحصول على أداء حراري محسن وعمر تبديل فائق.

المواصفات الفنية

المعلمة	التفاصيل
نوع المخرج	ترانزستور (تزويد / منطق موجب)
عدد النقاط	8 قنوات
الجهد الاسمي	12/24 VDC
نطاق جهد الخرج	12 إلى 24 VDC (+20%، -15%)
تيار الخرج	2.0 أمبير لكل نقطة (حد أقصى)
الحد الأقصى لحمل الوحدة	8.0 أمبير إجمالي
تيار الاندفاع	9.2 أمبير لمدة 10 مللي ثانية
العزل	1500 فولت بين الجانب الميداني واللوحة الخلفية المنطقية
وقت الاستجابة	2 مللي ثانية (حد أقصى)
استهلاك الطاقة	55 مللي أمبير عند 5VDC من اللوحة الخلفية
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

المزايا الهندسية

معالجة التيار العالي: بخلاف الوحدات عالية الكثافة القياسية، يوفر IC693MDL730J تيارًا يبلغ 2 أمبير لكل نقطة. هذا يلغي الحاجة إلى المرحلات الوسيطة عند تشغيل الملفات اللولبية الأكبر للتيار المستمر أو أجهزة الإشارة عالية القدرة.
موثوقية الحالة الصلبة: يزيل تصميم التبديل القائم على الترانزستور التآكل الميكانيكي المرتبط بوحدات الترحيل. يوفر أداءً ثابتًا وطويل الأمد في تطبيقات الدورات العالية حيث ستفشل المرحلات في النهاية.
حماية قوية للوحة الخلفية: توفر تقنية المقرنات الضوئية عزلًا كهربائيًا يبلغ 1500 فولت. يمنع هذا الحاجز ارتفاعات الجهد والضوضاء الكهربائية من الجانب الميداني من الوصول إلى وحدة المعالجة المركزية أو التداخل مع حركة بيانات اللوحة الخلفية.
تشخيصات فورية: تعرض مؤشرات LED الموجودة في اللوحة الأمامية حالة كل من نقاط الإخراج الثماني. يمكن للفنيين التحقق على الفور من أن منطق PLC قد قام بتنشيط قناة بنجاح، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها.
تكامل مدمج: تشغل الوحدة فتحة واحدة على أي لوحة أساسية من السلسلة 90-30. تسمح قدرتها العالية لتيار الخرج للمهندسين بتبسيط توصيلات الخزائن عن طريق تشغيل الأحمال مباشرة من رف PLC.

الأسئلة الشائعة

1. ما فائدة تكوين "التزويد" (المنطق الإيجابي)؟

يقوم IC693MDL730J بتزويد التيار للحمل، مما يعني أنه يوصل الجانب الموجب لمصدر الطاقة بالجهاز. هذا هو معيار السلامة الصناعية لأن الدائرة القصيرة إلى الأرض في الأسلاك الميدانية ستؤدي عادةً إلى احتراق المصهر بدلاً من تنشيط الحمل عن طريق الخطأ.

2. هل يمكن استخدام IC693MDL730J في رف RX3i؟

نعم. هذه الوحدة متوافقة تمامًا مع اللوحة الخلفية العالمية PACSystems RX3i. تعمل بسلاسة جنبًا إلى جنب مع وحدات RX3i الأحدث، مما يوفر حلاً فعالاً من حيث التكلفة للتبديل عالي التيار DC.

3. هل تتطلب الوحدة مصدر طاقة خارجي؟

تتطلب الوحدة مصدر طاقة 12/24 VDC يوفره المستخدم لأحمال الجانب الميداني. يتم سحب طاقة المنطق الداخلية من اللوحة الخلفية لـ PLC، ولكن الطاقة التي تشغل الملفات اللولبية أو المحركات يجب أن تأتي من دائرة تيار مستمر خارجية متصلة بكتلة الأطراف.

4. كيف تختلف مراجعة "J" عن الإصدارات السابقة؟

تمثل مراجعة "J" بناءً للأجهزة ناضجًا. وهي تشتمل على مكونات إلكترونية محدثة تلبي المعايير الصناعية الحالية للتوافق الكهرومغناطيسي (EMC) وتوفر استقرارًا حراريًا أفضل أثناء التشغيل بكامل الحمل.
