UFC765AE102 وحدة معالجة ABB AC800M | مخزون جديد وأصلي

UFC765AE102 وحدة معالجة ABB AC800M | مخزون جديد وأصلي

التوفر: 10 متوفر في المخزون

وحدة معالجة ABB UFC765AE102 AC800M تعمل ABB UFC765AE102، والمعروفة أيضًا باسم وحدة المعالجة ABB 3BHE003604R0102، كمكون أجهزة مخصص لمعالجة البيانات...

رمز المنتج: UFC765AE102 3BHE003604R0102

Manufacturer: ABB
Product No.: UFC765AE102 3BHE003604R0102
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 850g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

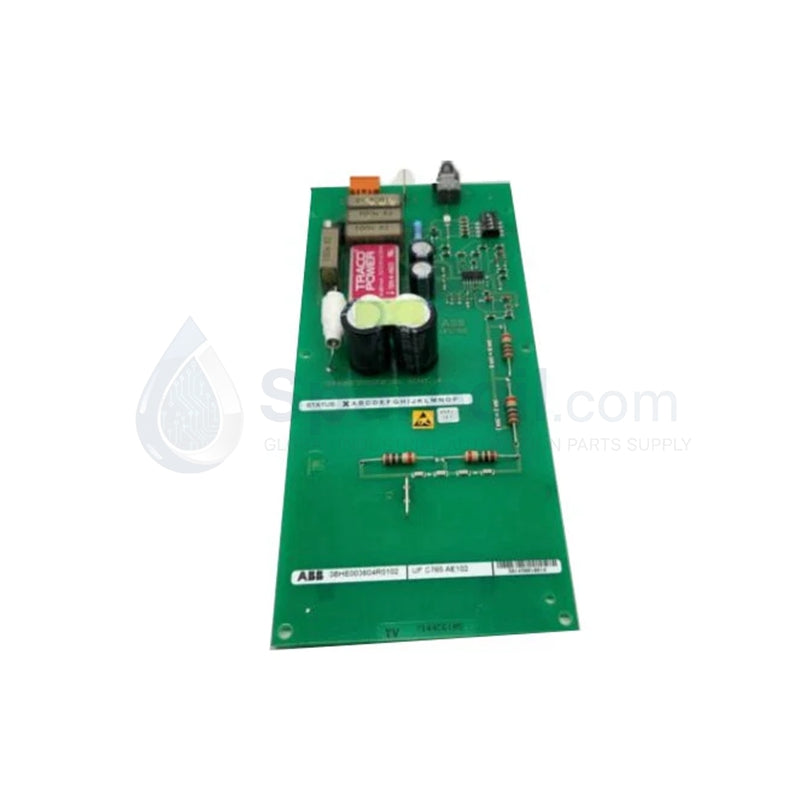

وحدة معالجة ABB UFC765AE102 AC800M

تعمل ABB UFC765AE102، والمعروفة أيضًا باسم وحدة المعالجة ABB 3BHE003604R0102، كمكون أجهزة مخصص لمعالجة البيانات عالية السرعة وتنفيذ المنطق المحدد في شبكات AC800M و System 800xA.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	UFC765AE102
رقم الجزء	3BHE003604R0102
العلامة التجارية	ABB
السلسلة	AC800M
نوع الوحدة	وحدة معالجة RISC 32 بت
سرعة الساعة	200 ميجاهرتز
سعة الذاكرة	512 ميجابايت رام، 1 جيجابايت فلاش
شهادة الأمان	SIL3 (IEC 61508)، SC3 (IEC 61850-3)
دعم التكرار	تكرار ثلاثي للوحدات (TMR)
سرعة تجاوز الفشل	أقل من 50 مللي ثانية (تلقائي)
بروتوكولات الشبكة	Modbus، Profibus، Ethernet، CAN، OPC UA، HART 7
درجة حرارة التشغيل	-10 إلى +55 درجة مئوية (المدى الموسع يصل إلى +85 درجة مئوية)
درع بيئي	طلاء متوافق لمقاومة الاهتزاز والرطوبة
الأبعاد	بصمة وحدة تحكم رف ABB AC800M القياسية
الوزن	0.85 كجم
المنشأ	سويسرا

التحكم الصناعي والشبكات المحددة

تدمج ABB UFC765AE102 مزامنة معمارية عميقة مع أطر عمل سرعة اتصال اللوحة الخلفية، مما يتيح تنفيذ حلقات تحكم معقدة دون عقوبات تأخير الشبكة. تم تصميم الوحدة للحفاظ على الاستقرار الهيكلي في ظل ظروف الحمل العالية، وتتعامل مع ملفات تعريف توسيع كثافة الإدخال/الإخراج الواسعة بينما تعمل كعقدة معالجة أساسية عبر شبكات Profinet أو EtherNet/IP المحددة. تتميز البنية المضمنة بمعلمات توافق فلاش البرامج الثابتة الكاملة، مما يتيح توزيع صور النظام المتزامنة والآمنة عبر ناقل اللوحة الخلفية النشط. وبالتالي، يمكن لفرق التشغيل تحديث أو تصحيح المنطق الداخلي دون إحداث تصادمات في نقل البيانات أو التسبب في انحراف الاتصال بين وحدات المعالجة الزائدة.

الأسئلة المتداولة

س: كيف تدير UFC765AE102 مزامنة المعالجة في تكوين التكرار الثلاثي للوحدات (TMR)؟

ج: تشغل اللوحة منطق تحكيم التصويت على مستوى الأجهزة الذي يتحقق باستمرار من تدفقات البيانات عبر الوحدات المتوازية. إذا تم اكتشاف عدم اتساق، يتم تنفيذ تسلسل تجاوز الفشل التلقائي في غضون 50 مللي ثانية لضمان تنفيذ حلقة التحكم دون انقطاع.

س: هل يمكن إجراء تحديثات ذاكرة فلاش البرامج الثابتة بينما تكون وحدة المعالجة متصلة بالإنترنت؟

ج: يتم دعم تعديل البرامج الثابتة عبر الإنترنت عند تشغيل الوحدة في زوج زائدة تم التحقق منه. يتلقى المعالج الثانوي صورة البرامج الثابتة الجديدة عبر رابط اتصال ناقل اللوحة الخلفية قبل نقل التحكم بسلاسة لإكمال الدورة.

س: ما هي حدود سحب تيار اللوحة الخلفية عند إضافة بطاقات اتصال إلى فتحة المعالج هذه؟

ج: تتميز UFC765AE102 بمسارات عزل ناقل مستقلة تحد من سحب طاقة المنطق المحلي. ومع ذلك، فإن وحدات واجهة Profibus أو Ethernet الإضافية المتصلة بموصلات التثبيت الجانبية ستزيد من متطلبات التيار الكلي للرف الفرعي، والتي يجب التحقق منها مقابل تصنيف وحدة تزويد الطاقة للهيكل.

إرشادات التركيب الميداني

إدخال ومحاذاة الرف الفرعي: أدخل وحدة المعالج بعناية على طول أدلة هيكل الرف الفرعي حتى يتم توصيل وصلات موصل اللوحة الخلفية متعددة الدبابيس بالكامل. أحكم ربط مسامير تثبيت لوحة الواجهة لتثبيت آمن لضمان استقرار التأريض الميكانيكي.
مصفوفة تأريض الدرع: قم بتوجيه دروع كابل الاتصال الرئيسي مباشرة إلى سكة طرف التأريض المركزية للمرفق. لا تقم بتأريض كابلات الشبكة عبر اللوحة الأمامية للوحدة أو استخدام مسامير تثبيت هيكل الرف الفرعي كنقطة تأريض درع وظيفية.
قواعد فصل الكابلات: افصل جميع خطوط Ethernet و CAN bus و Profibus منخفضة الجهد عن دوائر توزيع التيار المتردد عالية الجهد داخل ممرات الأسلاك بمسافة لا تقل عن 300 مم لتقليل التداخل الكهربائي.
فحص الطلاء المتوافق: تأكد من أن السطح المطلي بالطلاء المتوافق يظل سليمًا أثناء الإنهاء ونشر الوحدة. تجنب استخدام الأدوات الكاشطة أو المذيبات الكيميائية بالقرب من نقاط حافة البطاقة للحفاظ على خصائص مقاومة الرطوبة والاهتزاز.
