A1BD5D-05 ورقة بيانات ودليل تقني لنظام Yokogawa CENTUM VP

لوحة أطراف Yokogawa A1BD5D-05 CENTUM VP، إدخال/إخراج رقمي 32 نقطة

لوحة أطراف Yokogawa A1BD5D-05 CENTUM VP، إدخال/إخراج رقمي 32 نقطة

التوفر: 20 متوفر في المخزون

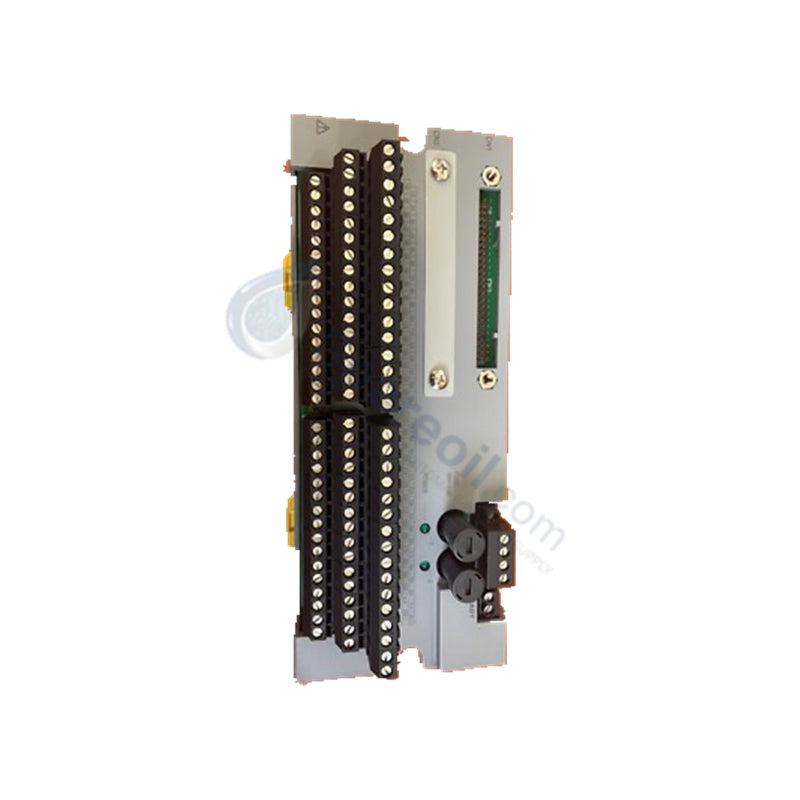

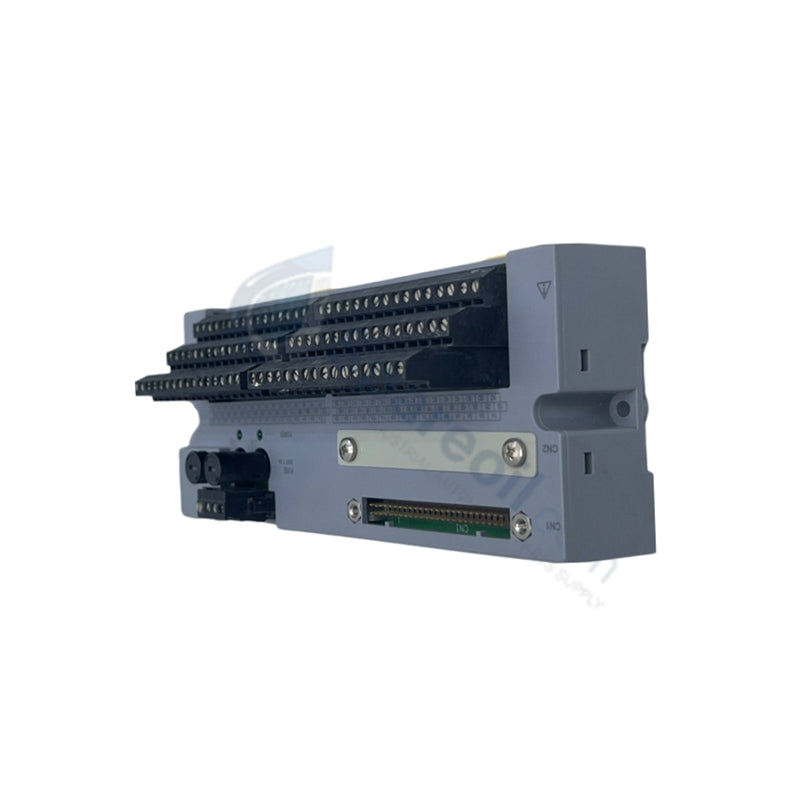

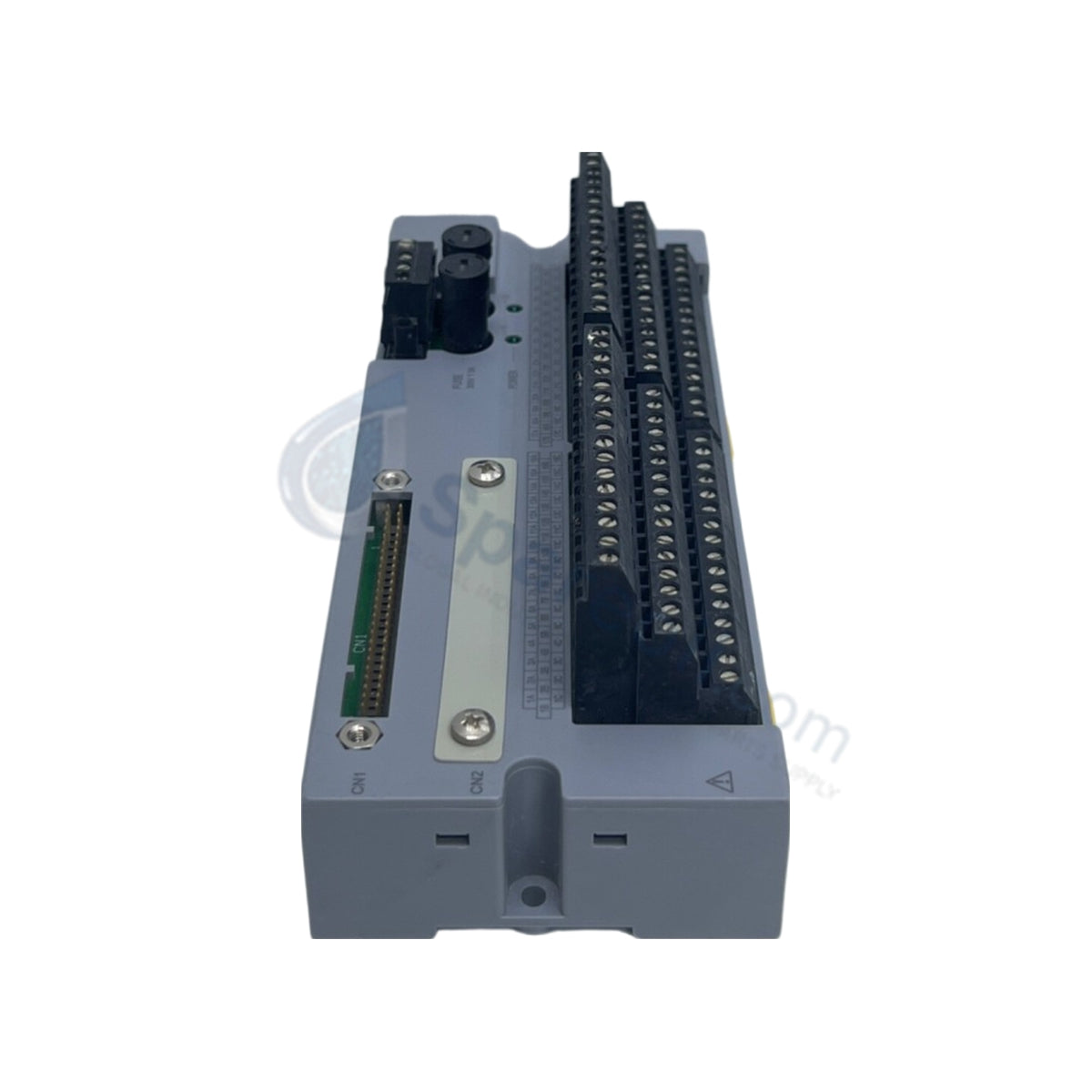

لوحة طرفية Yokogawa A1BD5D-05 CENTUM VP تُعد لوحة Yokogawa A1BD5D-05 اللوحة الطرفية الأساسية A1BD5D المستخدمة لتنفيذ إنهاء مادي مباشر وتوزيع...

رمز المنتج: A1BD5D-05

Manufacturer: Yokogawa
Product No.: A1BD5D-05
Product Type: لوحات طرفية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

لوحة طرفية Yokogawa A1BD5D-05 CENTUM VP

تُعد لوحة Yokogawa A1BD5D-05 اللوحة الطرفية الأساسية A1BD5D المستخدمة لتنفيذ إنهاء مادي مباشر وتوزيع الإشارة بين الإشارات الرقمية الميدانية ووحدات الإدخال/الإخراج الرقمية عبر منصات Yokogawa CENTUM VP.

تفكيك اللاحقة ومصفوفة النموذج

رمز اللاحقة	الخيار	الوصف
A1BD5D	النموذج الأساسي	لوحة طرفية للإشارة الرقمية (32 نقطة)
-0	رمز ثابت	دائماً 0
5	الحماية	نوع أساسي بدون حماية من الانفجار

المواصفات الفنية

المعلمة	المواصفات
النموذج	A1BD5D-05
الماركة	Yokogawa
المنشأ	اليابان
الوزن	0.7 كجم إلى 0.8 كجم (صافي) / 2.0 كجم إلى 3.0 كجم (الشحن)
الأبعاد	لوحة مدمجة قابلة للتركيب على سكة DIN
درجة حرارة التشغيل	-10 درجة مئوية إلى 55 درجة مئوية
مصدر طاقة خارجي	24 فولت تيار مستمر +/-10%
سعة الإدخال/الإخراج	32 نقطة إشارة رقمية (DI/DO بناءً على الوحدة المتصلة)
نوع الطرف	أطراف تثبيت بالضغط
مقاومة العزل	>= 10 ميجا أوم عند 500 فولت تيار مستمر
القوة الكهربائية	2.0 كيلو فولت تيار متردد لمدة دقيقة واحدة
توافق النظام	Yokogawa CENTUM VP، CS 3000 وحدات الإدخال/الإخراج الرقمية الميدانية

عزل القناة إلى القناة وهندسة نظام التحكم الموزع (DCS)

تقوم لوحة A1BD5D-05 بتوجيه الحالات الرقمية الميدانية إلى وحدات التحكم، مع الحفاظ على الفصل المادي وحدود العزل من قناة إلى قناة المحددة بواسطة بطاقات الإدخال/الإخراج المتصلة. بينما تتطلب بروتوكولات حلقة HART 4-20 مللي أمبير القياسية أو إشارات FOUNDATION Fieldbus وحدات إنهاء تناظرية مخصصة، تمنع هذه اللوحة المنفصلة الحلقات الأرضية عبر 32 نقطة اتصال فردية، مما يضمن عدم تدهور عابرات المجال عالية الجهد لمنطق المعالجة المركزية على ناقل اللوحة الخلفية.

الأسئلة المتكررة

س: هل يمكن للوحة الطرفية A1BD5D-05 دعم تكوينات وحدات الإدخال/الإخراج ذات التكرار المزدوج؟

ج: نعم، يوفر هيكل اللوحة مسارات توصيل متوازية ذات تكرار مزدوج. يسمح هذا التكوين لوحدتي إدخال/إخراج رقميتين متطابقتين بقراءة أو تشغيل 32 نقطة إنهاء ميدانية في وقت واحد دون حدوث دوائر قصيرة.

س: ما هي حدود بيئة التركيب للوحة الطرفية من النوع الأساسي "-05"؟

ج: يشير اللاحقة "-05" إلى أن الأجهزة تفتقر إلى شهادات السلامة الجوهرية أو مقاومة الانفجار. يجب تركيب اللوحة داخل خزانة تجميع آمنة وغير خطرة. إذا كانت الأجهزة الميدانية المتصلة موجودة في مناطق خطرة، فيجب تركيب حواجز عزل جلفانية خارجية بين مفاتيح الحقل واللوحة الطرفية.

إرشادات التركيب الميداني

قم بتركيب لوحة A1BD5D-05 على سكة DIN قياسية بحجم 35 مم داخل خزانة التجميع. اضغط على الوحدة بقوة حتى تستقر مشابك التثبيت في مكانها لمنع خلعها تحت الاهتزاز الصناعي المستمر.

قم بإنهاء موصلات الأسلاك الميدانية في أطراف تثبيت الضغط المخصصة. تأكد من أن طول السلك المجرد يتطابق مع عمق المشبك لمنع الموصلات المكشوفة من إحداث دوائر قصيرة. قم بتوجيه تغذيات طاقة 24 فولت تيار مستمر وكابلات الإدخال/الإخراج الميدانية المنفصلة في قنوات كابلات بلاستيكية منفصلة لتقليل الاقتران الكهرومغناطيسي، وقم بإنهاء جميع أسلاك تصريف الكابلات المحمية في ناقل تأريض وقائي موحد داخل حاوية الخزانة.
