AER4D-05 لوحة أطراف المقاومة الحرارية (RTD) من يوكوجاوا

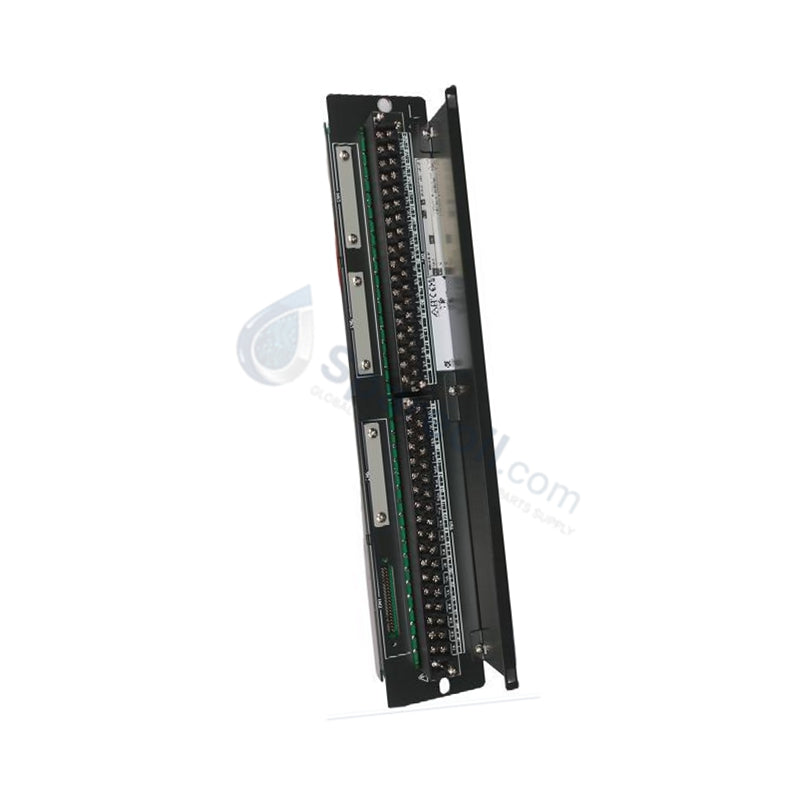

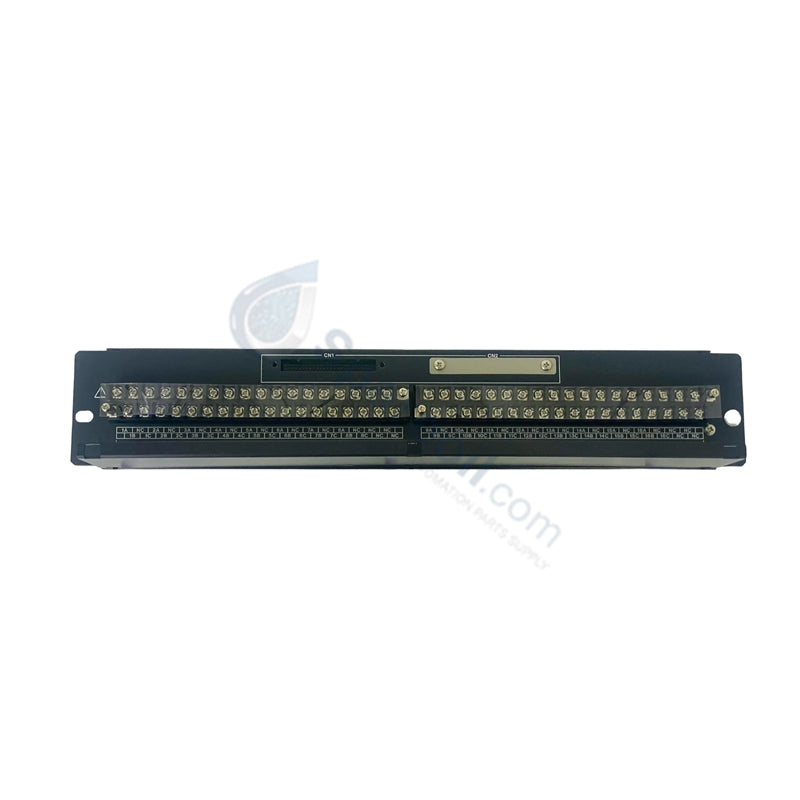

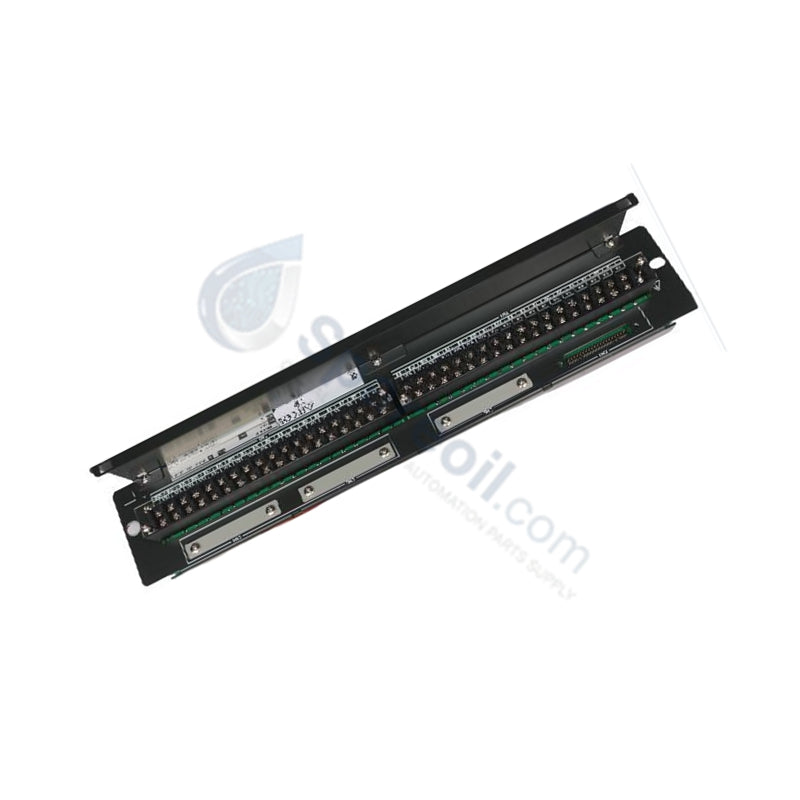

لوحة طرفية Yokogawa AER4D-05 CENTUM VP RTD

لوحة طرفية Yokogawa AER4D-05 CENTUM VP RTD

التوفر: 10 متوفر في المخزون

لوحة طرفية Yokogawa AER4D-05 تعمل لوحة Yokogawa AER4D-05، والمُفهرسة أيضاً باسم لوحة AER4D الطرفية، كمكون أجهزة مخصص لإنهاء إشارة RTD...

رمز المنتج: AER4D-05

Manufacturer: Yokogawa
Product No.: AER4D-05
Product Type: لوحات طرفية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

لوحة طرفية Yokogawa AER4D-05

تعمل لوحة Yokogawa AER4D-05، والمُفهرسة أيضاً باسم لوحة AER4D الطرفية، كمكون أجهزة مخصص لإنهاء إشارة RTD ضمن منصات Yokogawa CENTUM VP DCS.

تفصيل اللاحقة ومصفوفة النموذج

يحدد مزيج رمز النموذج واللاحقة خيارات الأجهزة لسلسلة AER4D:

AER4D: لوحة طرفية لكاشفات درجة حرارة المقاومة (أحادية ومزدوجة متكررة، 16 قناة)
-0: بدون ممتص اندفاعي
5: النوع الأساسي بدون حماية من الانفجار

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	AER4D-05
العلامة التجارية	Yokogawa Electric Corporation
الأصل	اليابان
الوزن	1.5 كجم
الأبعاد	أبعاد لوحة التجميع القياسية المثبتة على سكة DIN
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	لوحة طرفية مادية سلبية
نوع الإشارة	كاشف درجة حرارة المقاومة (RTD)
عدد القنوات	16 قناة
نوع الطرف	أطراف لولبية M4
الوحدات المتوافقة	وحدة إدخال AAR145 RTD
الكابلات المتوافقة	مجموعات كابلات KS1 / AKB335
مقاومة العزل	>= 100 ميجا أوم عند 500 فولت تيار مستمر
جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة

تعويض الوصلة الباردة وخصائص استشعار درجة حرارة نظام التحكم الموزع (DCS)

توجه لوحة AER4D-05 الطرفية 16 قناة قياس RTD مستقلة مباشرة إلى وحدات الإدخال/الإخراج AAR145 عبر كابلات النظام KS1 أو AKB335. يحافظ التتبع الداخلي المخصص على تحويلات خطية من المقاومة إلى درجة الحرارة مع عزل مسارات الإشارة التناظرية الخام عن مصادر الضوضاء الصناعية. تحافظ اللوحة على توازن دقيق لمقاومة الخط عبر تكوينات RTD ثلاثية الأسلاك، مما يوفر قيم إدخال مستقرة لحسابات تعويض الوصلة الباردة ويمنع انجراف التدرج الحراري من التأثير على حلقات نظام التحكم في المصنع.

الأسئلة المتكررة

س: هل يدعم AER4D-05 تكوينات وحدات الإدخال/الإخراج المزدوجة المتكررة؟

ج: نعم. تتضمن لوحة AER4D-05 الطرفية موصلات كابل نظام مزدوجة على تصميم لوحة الدوائر المطبوعة (PCB). يسمح هذا التصميم للفنيين بربط كابلين AKB335 أو KS1 في نفس الوقت لربط وحدات إدخال AAR145 RTD المتكررة دون مقاطعة توصيلات جهاز المجال النشط.

س: هل يمكن للفنيين الميدانيين تثبيت مكونات إضافية لتثبيط الاندفاع على لوحة AER4D-05؟

ج: تشير اللاحقة "-0" إلى أن المصنع يشحن هذه اللوحة الطرفية الأساسية بدون ممتصات اندفاع مدمجة. بالنسبة للتركيبات المعرضة للتيارات العابرة عالية الجهد، يجب على الفنيين تثبيت حواجز اندفاع خارجية على خطوط المحطات الطرفية في الموقع قبل إنهاء الكابلات على مسامير M4.

إرشادات التركيب في الموقع

يجب على الفنيين تجريد موصلات الأسلاك الميدانية بأطوال مناسبة وتثبيتها على أطراف M4 اللولبية باستخدام وصلات حلقية أو شوكية، مع إحكام المسامير إلى 1.2 نيوتن متر لمنع مقاومة التلامس الرخوة. يجب توجيه كابلات إشارة RTD متعددة النواة عبر قنوات أسلاك مخصصة ذات جهد منخفض، مع الحفاظ على مسافة لا تقل عن 300 ملم من خطوط الطاقة المترددة لتجنب اقتران الضوضاء الحثية. يجب تأريض درع الكابل الكلي عند قضيب التأريض بالخزانة من طرف واحد فقط لمنع التيارات الحلقية من إزعاج قياسات المقاومة على مستوى المللي فولت. عند تركيب اللوحة على إطار لوحة، يجب التحقق من أن وصلات التأريض الهيكلية تحافظ على اتصال مباشر من المعدن إلى المعدن مع اللوحة الخلفية للمرفق.
