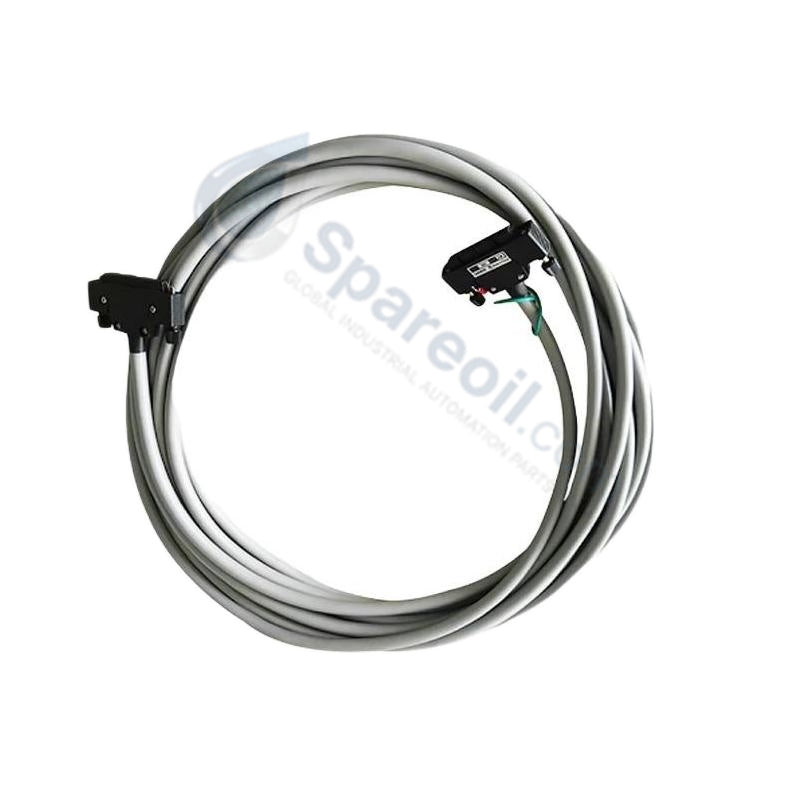

نظام كابلات الإشارة Yokogawa AKB331-M007 CENTUM VP

التوفر: 10 متوفر في المخزون

كابل إشارة Yokogawa AKB331-M007 تم تكوين Yokogawa AKB331-M007 (كابل إشارة AKB331) لتوجيه الإشارة عالي السلامة في بنى التحكم CENTUM VP...

رمز المنتج: AKB331-M007

Manufacturer: Yokogawa
Product No.: AKB331-M007
Product Type: كابلات الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 850g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

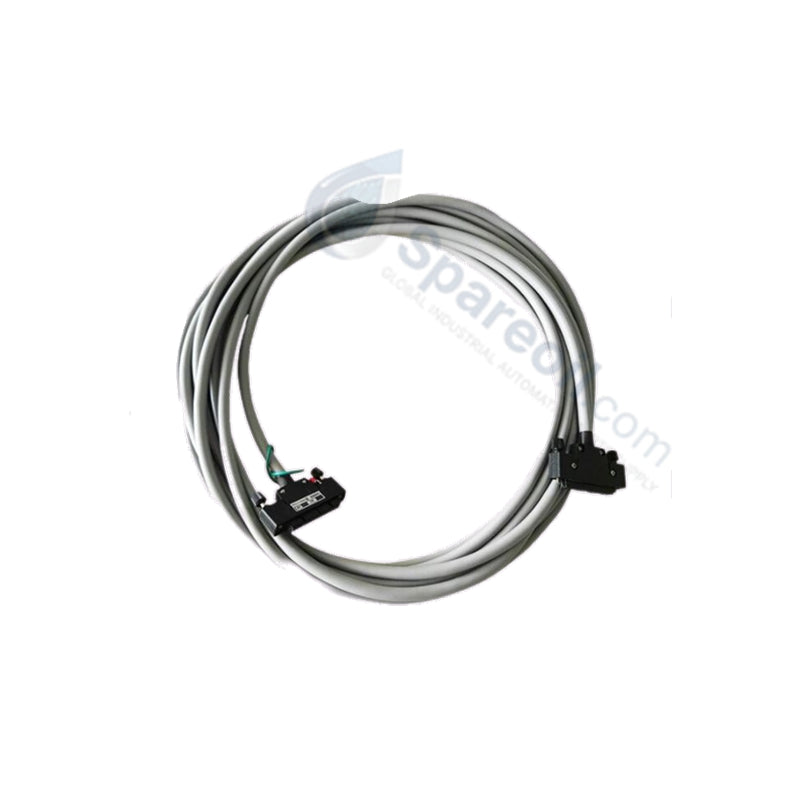

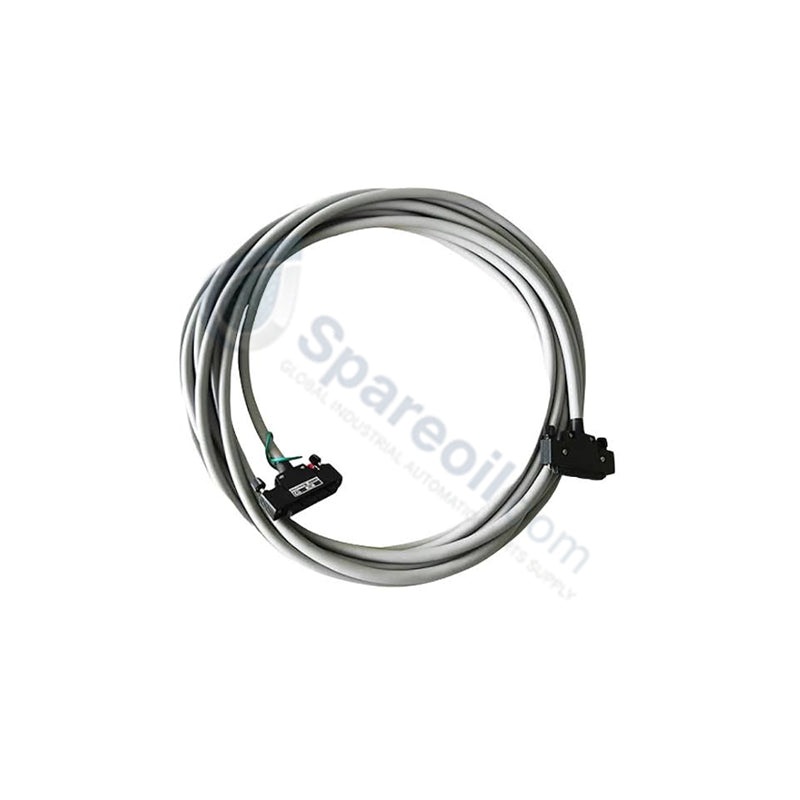

كابل إشارة Yokogawa AKB331-M007

تم تكوين Yokogawa AKB331-M007 (كابل إشارة AKB331) لتوجيه الإشارة عالي السلامة في بنى التحكم CENTUM VP و ProSafe-RS، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا بين وحدات واجهة الإدخال/الإخراج الميدانية ولوحات توصيل الطرفية.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	AKB331-M007
العلامة التجارية	شركة يوكوجاوا الكهربائية
المنشأ	اليابان
نوع الكابل	كابل إشارة التوصيل البيني عالي الكثافة
طول الكابل	7 م
نوع الموصل	ذكر 50 سنًا إلى ذكر 50 سنًا
التدريع	شبكة تدريع EMI شاملة
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
الأبعاد	7000 × 45 × 25 مم
الوزن	850 جم
استهلاك الطاقة	توصيل فيزيائي سلبي

خصائص التحكم في عملية DCS وعزل الإشارة

تدمج مجموعة AKB331-M007 مسارات إشارة متعددة الموصلات مصممة خصيصًا للتخلص من حلقات الأرضية واختلاف سعة الخط أثناء إرسال بروتوكول حلقة HART 4-20 مللي أمبير. يستخدم الكابل خطوط نحاسية منخفضة التوهين موصولة بدبابيس مطلية بالذهب على كل رأس 50 سنًا، مما يحافظ على دقة الحلقة الكلية دون إسقاط عتبات إشارة مستوى مللي فولت. يتم الحفاظ على معلمات العزل من قناة إلى قناة عبر المسافة البالغة 7 أمتار بالكامل من خلال نسب التواء الزوج الملتوي الداخلي، والتي تعمل بنشاط على كبح التداخل الكهرومغناطيسي عالي التردد الناتج عن الآلات الثقيلة المجاورة ومحركات التردد المتغير وخطوط تبديل الطاقة.

الأسئلة المتكررة

س: ما هي القيود الميكانيكية الأساسية عند توجيه هذا الكابل عبر خزائن الترتيب عالية الكثافة؟

ج: يجب على موظفي التركيب الحفاظ على نصف قطر انحناء ثابت لا يقل عن ثمانية أضعاف قطر الكابل الخارجي لتجنب إتلاف سلامة درع EMI الداخلي. عند سحب الكابل عبر مسارات الكابلات، يجب على المشغلين التأكد من أن قوى الشد القصوى تظل أقل من 150 نيوتن لمنع إزاحة السن داخل موصلات 50 سنًا المصبوبة.

س: هل يمكن فصل كابل AKB331-M007 أثناء تشغيل نظام DCS؟

ج: يمكن تبديل الكابل أثناء التشغيل فعليًا دون التسبب في أضرار كهربائية للوحات الطرفية السلبية؛ ومع ذلك، يؤدي فصل الكابل إلى مقاطعة إرسال الإشارة الميدانية النشطة إلى وحدة الإدخال/الإخراج. يؤدي هذا الانقطاع إلى إطلاق إنذارات خطأ قناة فورية على مضيف وحدة التحكم CENTUM VP ويتسبب في فشل حلقات التحكم المتصلة إلى حالتها الآمنة المكونة مسبقًا.

إرشادات التركيب الميداني

يجب على مهندسي الميدان التحقق من أن مسارات التوجيه الكلية تتجنب قنوات الطاقة ذات الجهد العالي وتظل على بعد 300 مم على الأقل من تشغيل إمداد محرك 480 فولت تيار متردد لتقليل ضوضاء التداخل. قبل تثبيت موصلات 50 سنًا في لوحة القاعدة I/O المستهدفة أو اللوحة الطرفية، افحص جميع الدبابيس للتأكد من المحاذاة المحورية وتأكد من أن الأسطح المتزاوجة خالية من التلوث الجزيئي. أحكم ربط مسامير القفل الجانبية المدمجة باستخدام مفك براغي يدوي لتحقيق اتصال كهربائي مستوٍ؛ قد يؤدي الإفراط في الشد باستخدام الأدوات الكهربائية إلى تجريد الخيوط الداخلية. علاوة على ذلك، يجب على الفنيين توصيل درع الجدائل المعدنية الخارجية بقضبان التأريض المخصصة للنظام في طرف واحد فقط، مع تجنب التأريض ذو الطرفين الذي يتسبب في حلقات أرضية موضعية.
