ورقة بيانات ودليل فني AMN31 لسلسلة YOKOGAWA CENTUM

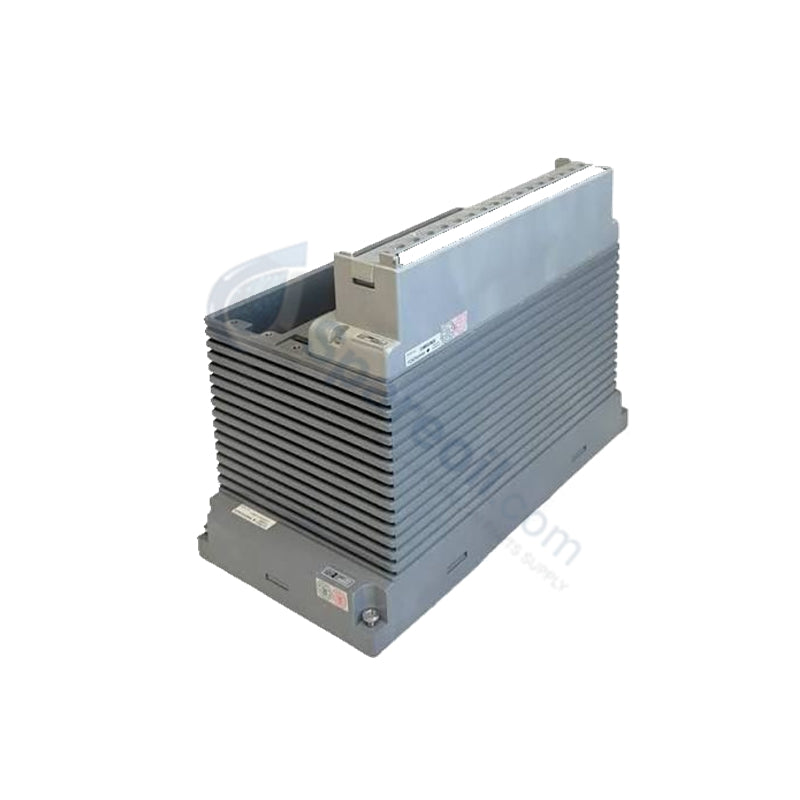

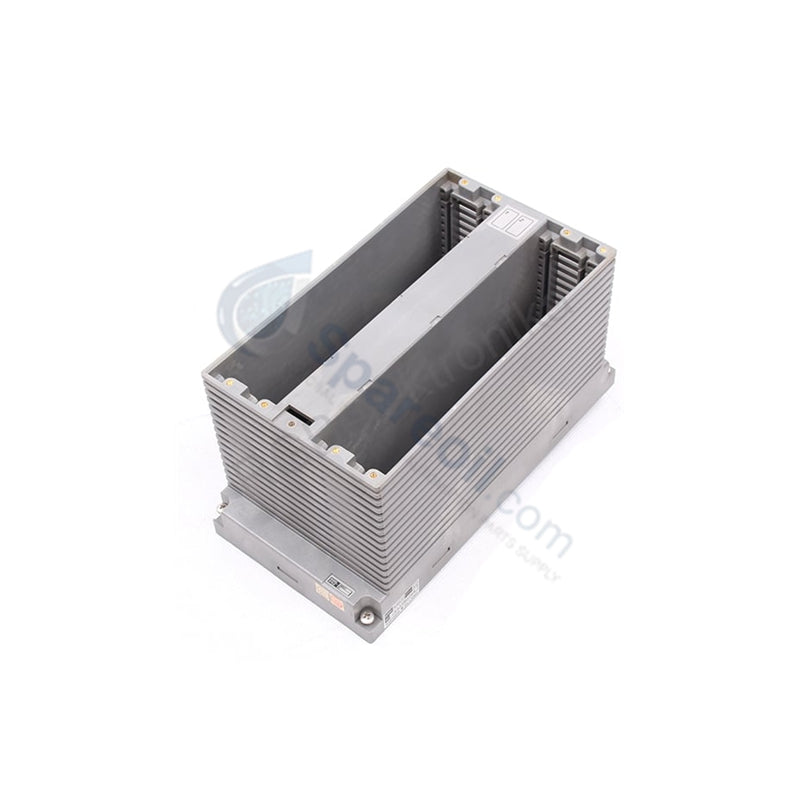

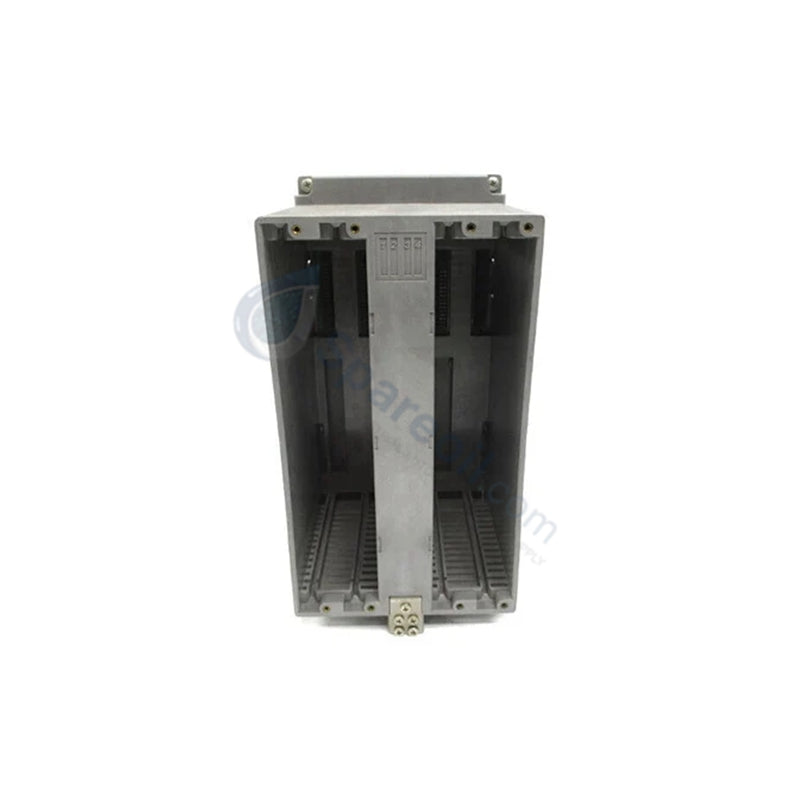

YOKOGAWA AMN31 CENTUM CS 3000 قاعدة لوحدة إدخال/إخراج الأطراف

YOKOGAWA AMN31 CENTUM CS 3000 قاعدة لوحدة إدخال/إخراج الأطراف

التوفر: 10 متوفر في المخزون

YOKOGAWA AMN31 Nest لوحدة الإدخال/الإخراج الطرفية تم تصميم YOKOGAWA AMN31 (AMN31 Nest لوحدة الإدخال/الإخراج الطرفية) لتوحيد الإشارة والإنهاء في منصات...

رمز المنتج: AMN31

Manufacturer: Yokogawa
Product No.: AMN31
Product Type: وحدات الإدخال/الإخراج الطرفية
Product Origin: Japan
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

YOKOGAWA AMN31 Nest لوحدة الإدخال/الإخراج الطرفية

تم تصميم YOKOGAWA AMN31 (AMN31 Nest لوحدة الإدخال/الإخراج الطرفية) لتوحيد الإشارة والإنهاء في منصات سلسلة CENTUM، ويوفر تجميعًا فيزيائيًا مباشرًا للإشارة لعمليات الإدخال/الإخراج متعددة القنوات.

مواصفات الجهاز

المعلمة	المواصفات
الموديل	AMN31
العلامة التجارية	YOKOGAWA
المنشأ	اليابان
الوزن	0.9 كجم
الأبعاد	12.7 سم × 15.2 سم × 25.4 سم
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	< 10 واط
سعة القناة	32 نقطة إدخال/إخراج
نوع الموصل	صناعي قياسي أنثوي ذو 32 سنًا
توافق النظام	CENTUM CS 3000, CENTUM VP
درجة الحماية	IP20

تكامل التحكم في العمليات والاتصال

تُعد وحدة AMN31 نقطة اتصال حاسمة لإدارة إشارة الحقل، ومصممة خصيصًا لدعم بيئات بروتوكول HART ذات الحلقة 4-20 مللي أمبير عند دمجها مع مُكيفات الإشارة المقابلة. باستخدام بنية اللوحة الخلفية القائمة على الموصلات، تُسهل الوحدة توجيه الإشارة بشكل معياري، مما يقلل من الحاجة إلى التوصيل السلكي المباشر من نقطة إلى نقطة. يتم الحفاظ على العزل من قناة إلى قناة من خلال تصميم الواجهة الميكانيكية، مما يمنع الحلقات الأرضية المحتملة وانتشار ضوضاء الوضع المشترك بين سلاسل الإشارة التناظرية والرقمية المتصلة. يضمن التكامل مع اللوحات الخلفية من سلسلة CENTUM إنتاجية إشارة عالية الكثافة مع الحفاظ على سلامة بيانات متغير العملية منخفضة المستوى.

الأسئلة الشائعة

س: هل تدعم وحدة AMN31 عمليات التبديل السريع أثناء تشغيل النظام؟

ج: لا، تفتقر AMN31 إلى إمكانية التبديل السريع. تتطلب الوحدة إيقاف تشغيل النظام بالكامل وإزالة طاقة اللوحة الخلفية قبل الاستخراج أو الاستبدال لمنع التقوس الكهربائي وتداخل ناقل البيانات.

س: ما هي متطلبات التأريض الأساسية لموصل AMN31؟

ج: يجب أن يتم ربط الهيكل بقضيب التأريض الوقائي (PE) للخزانة باستخدام جديلة نحاسية منخفضة المعاوقة. تأكد من أن الكابلات الميدانية المدرعة تستخدم إنهاء بزاوية 360 درجة عند نقطة دخول الكابل للحفاظ على معايير التوافق الكهرومغناطيسي (EMC).

إرشادات التركيب الميداني

التركيب الميكانيكي: قم بتثبيت الوحدة داخل الفتحة المخصصة لرف CENTUM باستخدام مثبتات التركيب المرفقة. تأكد من أن موصلات اللوحة الخلفية مثبتة بشكل متساوٍ لمنع مقاومة التلامس المتقطعة.
معايير الأسلاك: استخدم كابلات مجدولة محمية لجميع الإشارات التناظرية. حافظ على مسافة لا تقل عن 100 مم بين أسلاك الإشارة وخطوط الطاقة عالية الجهد للتخفيف من الاقتران الاستقرائي.
القيود البيئية: تم تصنيف هذا المكون لبيئات IP20. يجب تركيبه داخل حاوية مصنفة NEMA 12 أو IP54 لمنع التعرض للغبار الموصل أو الرطوبة الزائدة أو الأجواء المسببة للتآكل.
إنهاء الكابل: تأكد من خلو دبابيس الموصل الأنثوي ذو 32 سنًا من أي أوساخ قبل التوصيل. شد جميع أطراف الأسلاك الميدانية وفقًا لمواصفات عزم الدوران التي يقدمها مُصنّع الموصل لضمان الاستقرار الميكانيكي طويل الأمد.
