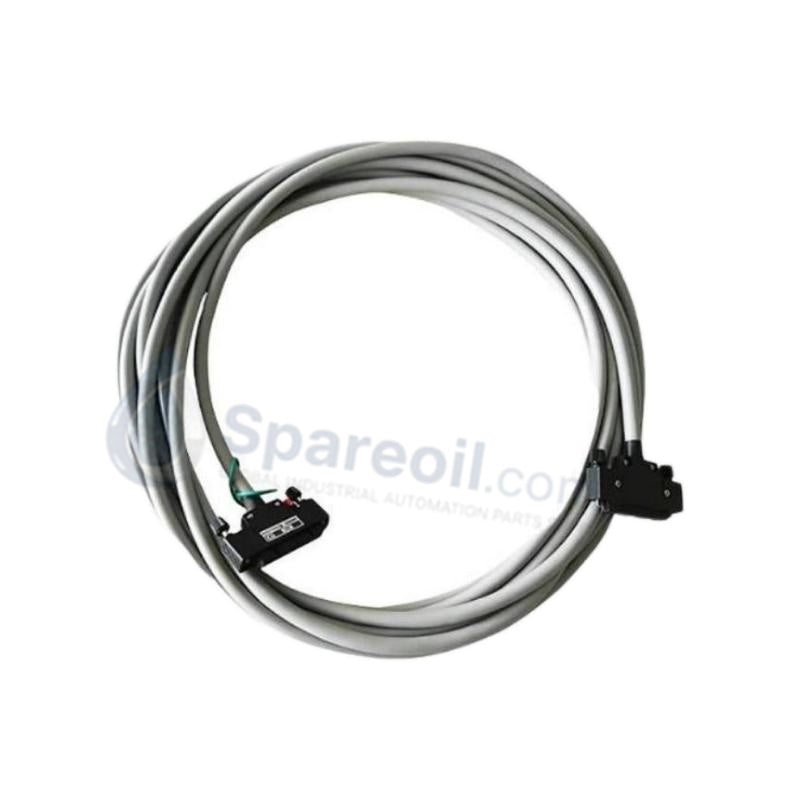

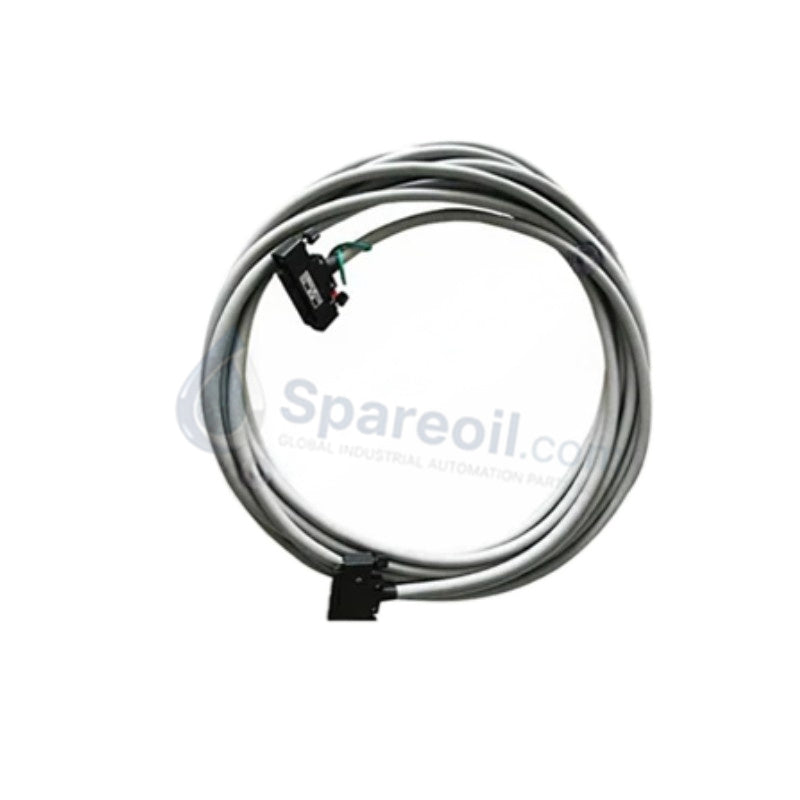

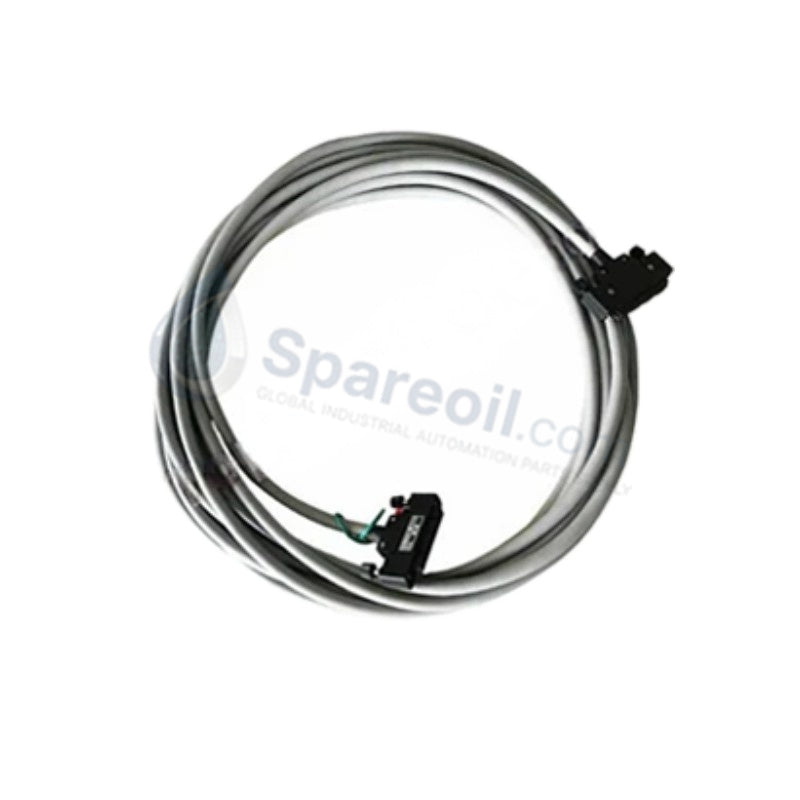

كابل إشارة Yokogawa KS1-05A CENTUM VP

التوفر: 20 متوفر في المخزون

كابل إشارة Yokogawa KS1-05*A CENTUM VP يُعدّ Yokogawa KS1-05*A، والمصنف أيضًا ككابل إشارة KS1-05*A، مكونًا ماديًا مخصصًا للتوصيل البيني لإشارة...

رمز المنتج: KS1-05*A

Manufacturer: Yokogawa
Product No.: KS1-05*A
Product Type: كابلات الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كابل إشارة Yokogawa KS1-05*A CENTUM VP

يُعدّ Yokogawa KS1-05*A، والمصنف أيضًا ككابل إشارة KS1-05*A، مكونًا ماديًا مخصصًا للتوصيل البيني لإشارة الإدخال/الإخراج متعدد القنوات ضمن منصات التحكم CENTUM VP وProSafe-RS.

توضيح اللاحقة ومصفوفة النموذج

KS1: تكوين كابل إشارة يتميز بواجهات موصل من 40 دبوسًا إلى 40 دبوسًا على كلا الطرفين.
-05: خيار طول كابل فيزيائي ثابت يحدد 5 أمتار.
*A: نوع A يشير إلى تخطيط دبوس محدد وهيكل حماية متكامل ضد التداخل الكهرومغناطيسي.

المواصفات الفنية

المعلمة	المواصفات
النموذج	KS1-05*A
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	1.0 كجم (وزن الشحن 2.0 كجم)
الأبعاد	الطول: 5 أمتار
درجة حرارة التشغيل	-20 إلى 70 درجة مئوية
استهلاك الطاقة	وسائط فيزيائية سلبية (لا ينطبق)
نوع الموصل	40 دبوسًا إلى 40 دبوسًا (نمط A)
نوع الموصل	نحاس مطلي بالقصدير، زوج مجدول
هيكل الحماية	درع مضفر عالي الكثافة مقاوم للتداخل الكهرومغناطيسي
الغطاء الخارجي	عزل PVC مقاوم للاشتعال
نصف قطر الانحناء الأدنى	100 ملم
تفاوت الطول	+/-3% أو +/-1 متر (للأطوال >3000 ملم)

التحكم في العمليات وسلامة كابل الإشارة

يقوم كابل الإشارة KS1-05*A بربط وحدات الإدخال/الإخراج الميدانية المحلية مباشرة بلوحات أطراف النظام عبر واجهات أطراف 40 دبوسًا. صُمم الكابل باستخدام أزواج مجدولة من النحاس المطلي بالقصدير، ويحافظ على عزل القناة عن القناة ويوازن معاوقة الخط لكل من حلقات الإدخال التناظرية والإشارات الرقمية ذات المستوى المنخفض. يحمي التجميع المضفر الشامل إشارات العمليات التناظرية (مثل إشارات HART 4-20 مللي أمبير) من التداخل الكهرومغناطيسي المحيط (EMI) داخل خزانات الأجهزة الكثيفة، مما يحافظ على خطية القياس ويمنع تداخل الإشارة أثناء دورات المسح المستمرة.

الأسئلة الشائعة

س: ما هو الفرق المادي بين إصدارات النمط A (*A) والنمط B (*B) من سلسلة KS1؟

ج: تحدد رموز اللاحقة النمط A (*A) والنمط B (*B) جداول أسلاك الدبوس الداخلية المتميزة وإنهاءات درع التأريض؛ يجب التأكد من مطابقة اختيار النمط لموصلات لوحة الأطراف المخصصة.

س: هل يمكن توجيه كابل KS1-05*A حول الزوايا الحادة للخزانة أثناء التجميع؟

ج: لا. يتطلب التثبيت الالتزام الصارم بنصف قطر انحناء أدنى يبلغ 100 مم لمنع إجهاد الموصل الميكانيكي والحفاظ على سلامة تغطية الدرع الداخلية.

س: هل هناك حاجة إلى طاقة خارجية لتشغيل وحدة الكابل؟

ج: لا. يعمل KS1-05*A ببساطة كوسيلة توصيل فيزيائية سلبية بين بطاقات الإدخال/الإخراج وكتل الأطراف الميدانية.

إرشادات التثبيت الميداني

تأكد من محاذاة مفتاح الموصل بشكل صحيح مع رأس الـ 40 دبوسًا على كل من بطاقة الإدخال/الإخراج ولوحة الأطراف قبل الإدخال. أحكم تثبيت مزاليج قفل الموصل على كل طرف لمنع الانفصال المادي في ظل ظروف الاهتزاز الصناعي. حافظ على نصف قطر انحناء أدنى يبلغ 100 مم على طول جميع مسارات الكابلات، وتجنب الانحناءات الحادة أو مشابك الضغط التي تشوه الغلاف الخارجي المصنوع من PVC. وجه كابلات الإشارة في صواني أسلاك مخصصة منفصلة عن خطوط الطاقة المتناوبة عالية الجهد، وقم بتوصيل درع الكابل بقضيب تأريض الخزانة عند نقطة التأريض المحددة.
