KS1-10B تجميع كابلات نظام يوكوجاوا

Yokogawa KS1-10B CENTUM VP تجميع كابل الإشارة KS1

Yokogawa KS1-10B CENTUM VP تجميع كابل الإشارة KS1

التوفر: 10 متوفر في المخزون

كابل إشارة Yokogawa KS1-10*B KS1 تم تكوين Yokogawa KS1-10*B (كابل الإشارة KS1-10*B) لنقل الإشارات عالية التكامل في أنظمة الإدخال/الإخراج الميدانية...

رمز المنتج: KS1-10*B

Manufacturer: Yokogawa
Product No.: KS1-10*B
Product Type: تجميعات كابلات الأنظمة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

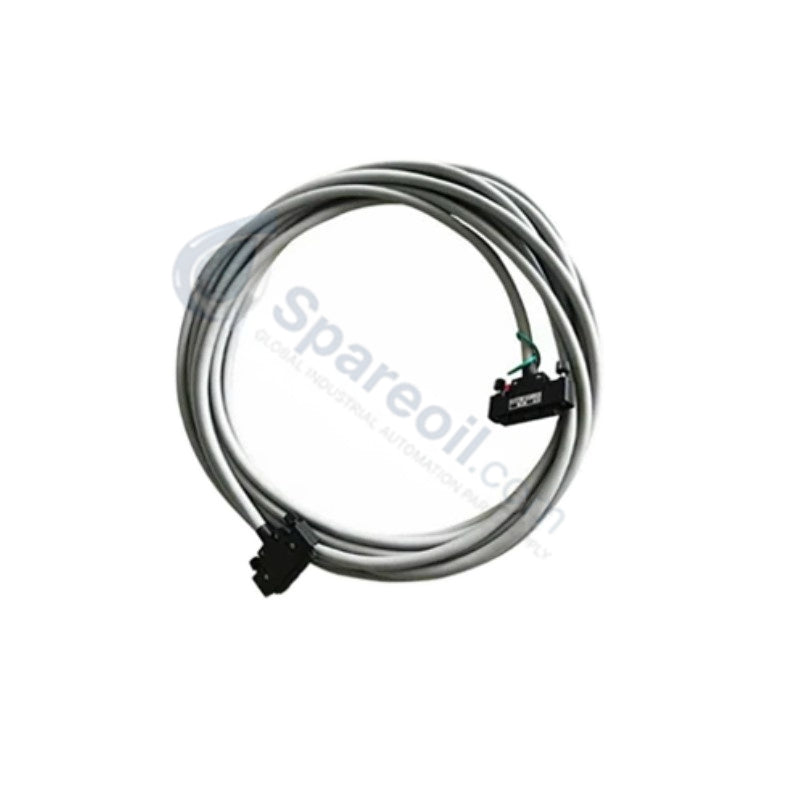

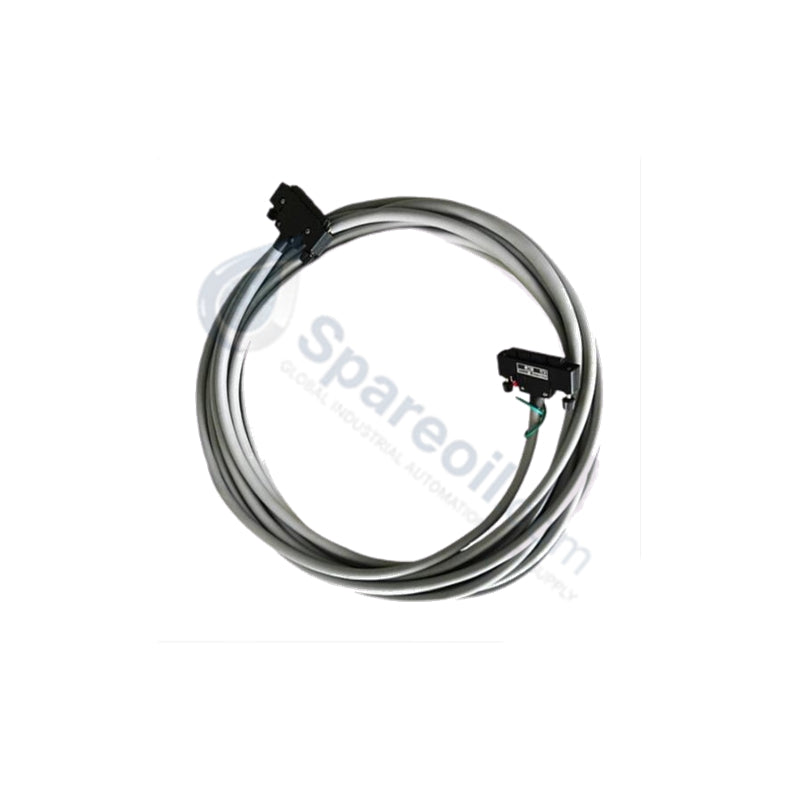

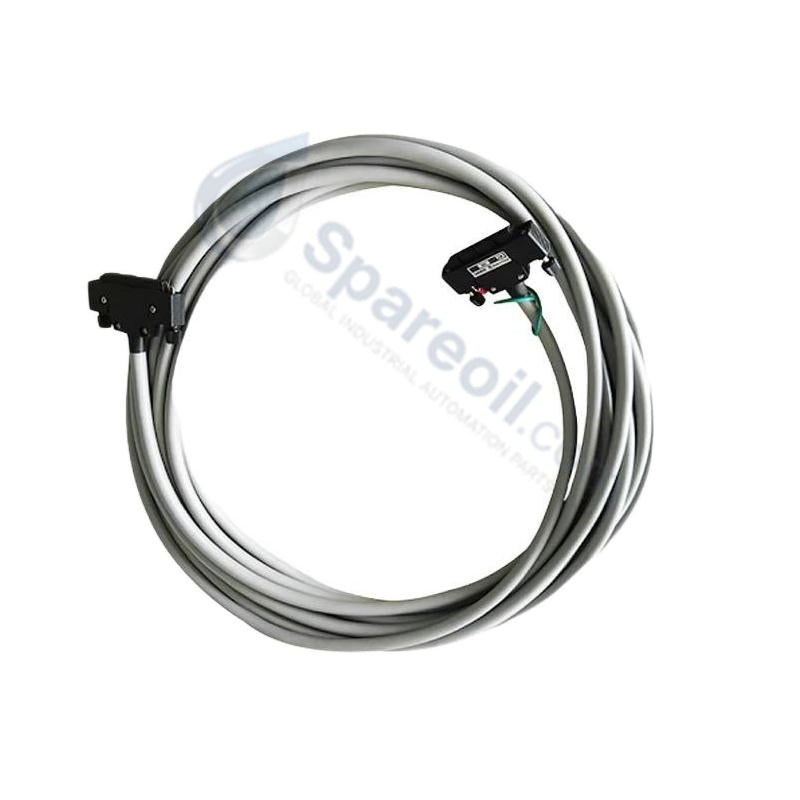

كابل إشارة Yokogawa KS1-10*B KS1

تم تكوين Yokogawa KS1-10*B (كابل الإشارة KS1-10*B) لنقل الإشارات عالية التكامل في أنظمة الإدخال/الإخراج الميدانية CENTUM VP وCS3000، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يربط تجميع كابل النظام هذا محولات ناقل ESB ووحدات العقد ووحدات الإدخال/الإخراج عبر تركيبات Yokogawa DCS دون تدهور للإشارة. ينشئ التجميع رابطًا قويًا من 40 دبوسًا إلى 40 دبوسًا، ويوفر أسلاكًا منتهية من المصنع تقاوم الإجهاد البيئي والتداخل الكهرومغناطيسي الشديد في العمليات الصناعية المستمرة.

تفكيك اللاحقة ومصفوفة النموذج

الرمز / مقطع اللاحقة	تفاصيل التكوين	المواصفات الوظيفية
النموذج الأساسي: KS1	تجميع كابل الإشارة	كابل واجهة نظام من 40 دبوسًا إلى 40 دبوسًا
لاحقة الطول: -10	طول الكابل 10 م	طول ثابت مسبق التجميع من المصنع بطول 10 أمتار
*رمز النمط: B	تصميم النمط B	تنوع تصميم المراجعة B ومخفف إجهاد الموصل

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	KS1-10*B
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	2 كجم
الأبعاد	10 م (طول الكابل)
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	مكون سلبي (قدرة تيار 3 أمبير لكل مسار)
نوع الموصل	قابس من 40 دبوسًا إلى 40 دبوسًا منتهي من المصنع
الجهد المقنن	250 فولت
المعاوقة المميزة	75 أوم
نمط الحماية	زوج ملتوي محمي صناعي من EMI/RFI
درجة حرارة التخزين	-25 إلى +70 درجة مئوية
رطوبة التشغيل	10% إلى 95% رطوبة نسبية (غير متكثفة)
توافق النظام	وحدات إطار Yokogawa CENTUM VP، CS3000، وESB bus
الشهادات	CE، معايير الكابلات الصناعية UL

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القناة

يحافظ كابل Yokogawa KS1-10*B على أقصى دقة لإشارة الحقل باستخدام أزواج ملتوية محمية عالية الكثافة مصممة لقمع ضوضاء القناة المتقاطعة وارتفاعات الجهد الشائعة. في بنيات التحكم في العمليات الكثيفة، تنتقل إشارات تناظرية منخفضة المستوى (مثل حلقات 4-20 مللي أمبير HART) ومتجهات الإدخال/الإخراج المنفصلة عبر حدود 40 دبوسًا في وقت واحد. يمنع عازل الكابلات المعزولة والمقاومة المميزة المحسّنة (75 أوم) التداخل بين الدبابيس المتجاورة، مما يضمن مرور معايرة الأجهزة الميدانية الآلية، وتراكبات بيانات HART الرقمية متعددة النقاط، وحلقات قياس العمليات الحرجة عبر واجهات اللوحة الخلفية لـ DCS دون تشويه أو ضعف للإشارة.

الأسئلة المتكررة

س: ما هي الاحتياطات المادية المطلوبة عند توجيه موصلات 40 دبوسًا عبر مسارات الخزانة الضيقة؟

ج: يجب على المهندسين الحفاظ على منطقة تخفيف الضغط المصبوبة في المصنع أثناء التركيب. لا تقم بثني الكابل في نطاق 100 مم من مبيت قابس 40 دبوسًا، حيث يؤدي الشد الديناميكي إلى تشويه محاذاة الدبوس الداخلي ويضر باستمرارية حماية EMI.

س: هل يمكن قطع كابل KS1-10*B في الموقع أو توصيله في الموقع إذا كان طوله 10 أمتار طويلاً جدًا؟

ج: لا، يحظر تمامًا القطع أو التوصيل في الموقع. يتميز الكابل بموصلات 40 دبوسًا منتهية من المصنع مع مطابقة دقيقة للمقاومة (75 أوم) وشبكات تصريف حماية داخلية مستمرة؛ يكسر القطع حماية EMI محكمة الغلق في المصنع ويلغي صلاحية الامتثال لـ CE/UL.

إرشادات التركيب الميداني

عند تركيب تجميع كابل Yokogawa KS1-10*B، يجب على مهندسي الموقع اتباع بروتوكولات الأسلاك الصناعية بدقة لمنع أخطاء الاتصال والفشل الميكانيكي:

قم بإيقاف تشغيل الطاقة عن رف الإدخال/الإخراج الخاص بـ DCS أو وحدة العقدة قبل توصيل أو فصل موصلات 40 دبوسًا لمنع حدوث دوائر قصيرة عرضية عبر رؤوس الدبابيس المتجاورة.
قم بتوجيه كابل 10 أمتار عبر مسارات أسلاك معدنية مخصصة مؤرضة أو صواني كابلات، مع الحفاظ على مسافة لا تقل عن 300 مم من خطوط طاقة التيار المتردد عالية الجهد وموصلات خرج محرك التردد المتغير (VFD).
تأكد من أن وجوه موصل 40 دبوسًا تتطابق مع فتحات المفاتيح الموجودة على رأس وحدة Yokogawa، ثم ادفع القابس بإحكام في مكانه حتى تستقر مزاليج القفل تمامًا فوق مبيت الموصل.
قم بتوصيل سلك تصريف الكابل بقضيب التأريض المحلي للخزانة باستخدام حزام تأريض منخفض المعاوقة لضمان تبديد فعال لـ EMI/RFI.
تجنب سحب الكابل حول الزوايا المعدنية الحادة أو تجاوز الحد الأدنى لنصف قطر الانحناء الثابت البالغ 120 مم أثناء نشر الصينية.
