SBA4D-06 يوكوجاوا سينتوم في بي ورقة البيانات والدليل الفني

لوحة الأطراف FIO طراز Yokogawa SBA4D-06 CENTUM VP

لوحة الأطراف FIO طراز Yokogawa SBA4D-06 CENTUM VP

التوفر: 10 متوفر في المخزون

لوحة الأطراف التناظرية Yokogawa SBA4D-06 تعمل لوحة الأطراف التناظرية Yokogawa SBA4D-06، والمدرجة أيضًا باسم SBA4D، كمكون أجهزة مخصص لتوصيل الإشارات...

رمز المنتج: SBA4D-06

Manufacturer: Yokogawa
Product No.: SBA4D-06
Product Type: لوحات طرفية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

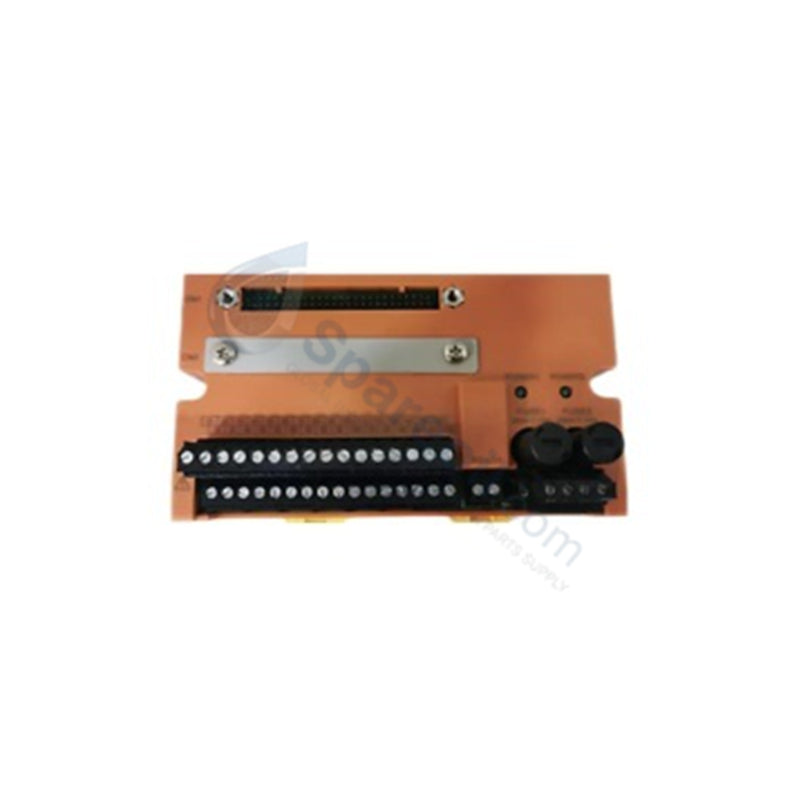

لوحة الأطراف التناظرية Yokogawa SBA4D-06

تعمل لوحة الأطراف التناظرية Yokogawa SBA4D-06، والمدرجة أيضًا باسم SBA4D، كمكون أجهزة مخصص لتوصيل الإشارات التناظرية الميدانية بوحدات الإدخال/الإخراج FIO ضمن بنيات التحكم CENTUM VP و ProSafe-RS.

توضيح اللاحقة ومصفوفة النموذج

الرمز	الخيار / المواصفات	الوصف
SBA4D	النموذج الأساسي	لوحة طرفية للتناظري (فردي ومزدوج-متكرر، 16 قناة × 1، تثبيت على سكة DIN)
-0	الرمز القياسي	دائماً 0
6	الحماية / النوع البيئي	مع طلاء مطابق لمعيار ISA G3 وبدون حماية من الانفجار

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SBA4D-06
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.30 كجم (صافي)، 2.0 كجم (الشحن)
الأبعاد	26.3 سم × 13.8 سم × 8.8 سم
درجة حرارة التشغيل	-10 إلى +60 درجة مئوية
استهلاك الطاقة	وحدة واجهة طرفية ميدانية سلبية
توافق النظام	أنظمة CENTUM VP / CS 3000 / ProSafe-RS FIO
سعة القناة	إعدادات فردية ومزدوجة-متكررة (8 نقاط × 1 أو 16 نقطة × 1)
التوصيل الميداني	أطراف تثبيت الضغط، محول كابل KS، أو موصل MIL
الوحدات المتوافقة	AAI135, AAI835, AAP135, AAI141, AAV141, AAV144, AAB841, AAI841, AAV544, AAI143, AAI543
مقاومة العزل	10 ميجا أوم كحد أدنى عند 500 فولت تيار مستمر
جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة

التحكم في العمليات وتوصيل DCS

توفر لوحة الأطراف SBA4D-06 توجيهاً منظماً للإشارة لربط الأجهزة الميدانية ببطاقات الإدخال والإخراج التناظرية FIO. تتميز بطلاء مطابق لمعيار ISA G3 للبيئات الصناعية القاسية، وتحافظ واجهة طرف التثبيت بالضغط على توصيلات ذات مقاومة منخفضة لأجهزة إرسال بروتوكول HART ذات 4-20 مللي أمبير ومحددات وضع الصمام. تقبل مسارات الناقل المدمجة توصيلات الوحدات الفردية والمزدوجة-المتكررة، مما يسمح بتوجيه الإشارة المتقاطع المستمر دون أسلاك جسر ثانوية أو مقسمات إشارة خارجية.

الأسئلة المتكررة

س: ماذا يشير الرمز اللاحق -06 على لوحة الأطراف SBA4D؟

ج: يشير اللاحق -06 إلى الامتثال لمعيار ISA G3 للحماية البيئية (طلاء مطابق) للبيئات المسببة للتآكل، مصممة بدون تصنيف حماية من الانفجار.

س: كيف يتم توصيل الأجهزة الميدانية بواجهة SBA4D-06؟

ج: يتم توصيل أسلاك الإشارة مباشرة عبر أطراف براغي التثبيت بالضغط المدمجة أو يتم توجيهها عبر كابلات واجهة KS الخارجية وموصلات MIL.

إرشادات التركيب الميداني

ثبت وحدة SBA4D-06 على سكة DIN قياسية مقاس 35 مم داخل خزانة التجميع، مع التحقق من أن مشابك آلية القفل السفلية تثبت بإحكام فوق حافة السكة. قم بتجريد الموصلات الميدانية إلى الطول المحدد قبل تثبيتها في أطراف التثبيت بالضغط، وقم بتطبيق عزم الدوران ضمن حدود الشركة المصنعة لمنع قص الأسلاك. عند استخدام موصلات KS أو MIL لكابلات ربط الوحدات، تحقق من أن مزاليج الأسلاك تثبت بالكامل لمنع فقدان الإشارة الناتج عن الاهتزاز. قم بتوصيل تأريض خزانة الأرض مباشرة بلوحة التأريض الطرفية لضمان إنهاء تصريف درع الكابل بشكل صحيح.
