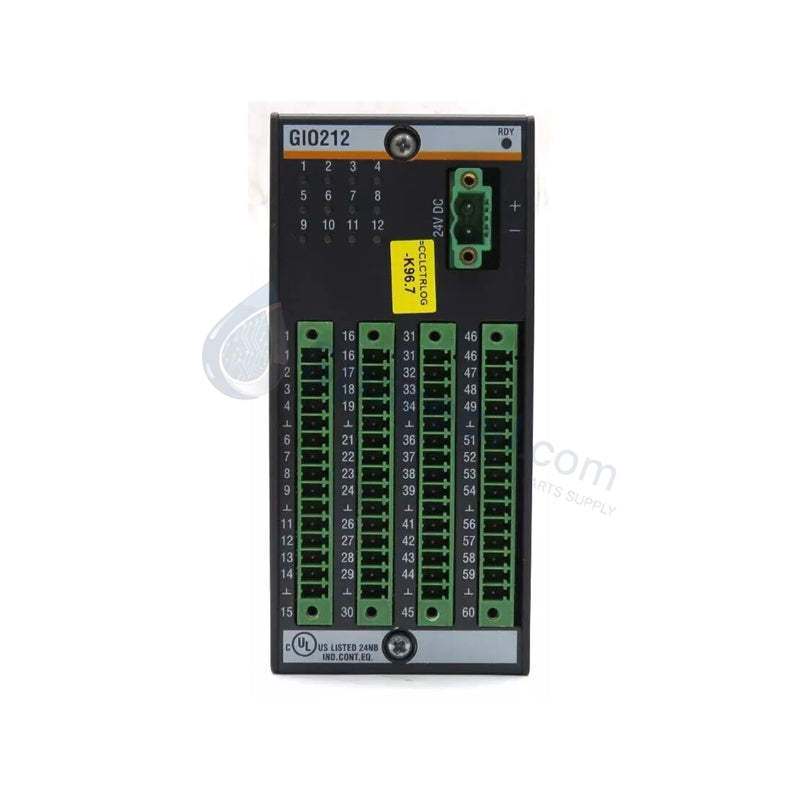

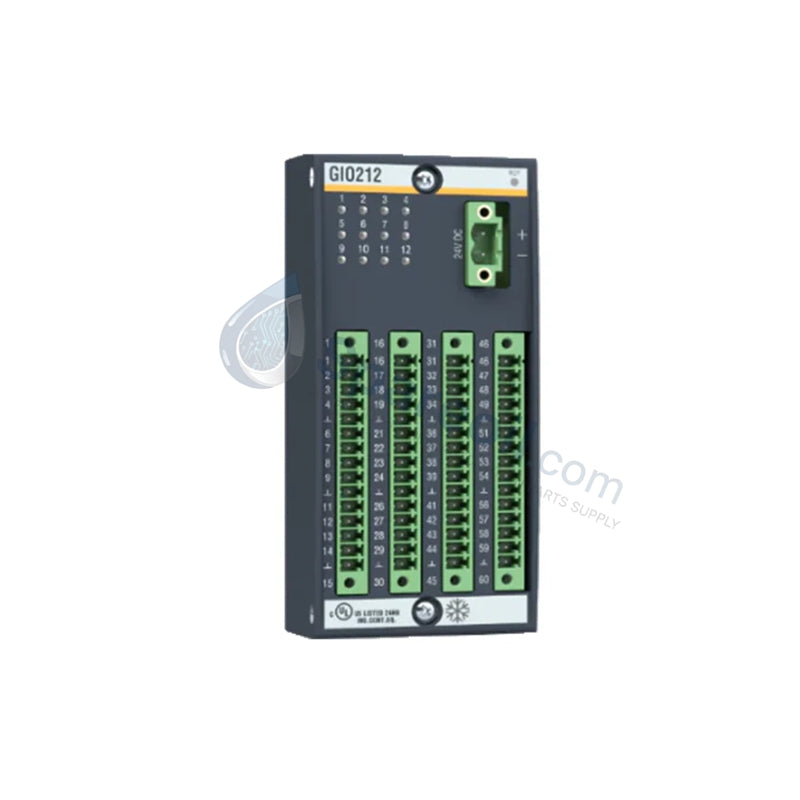

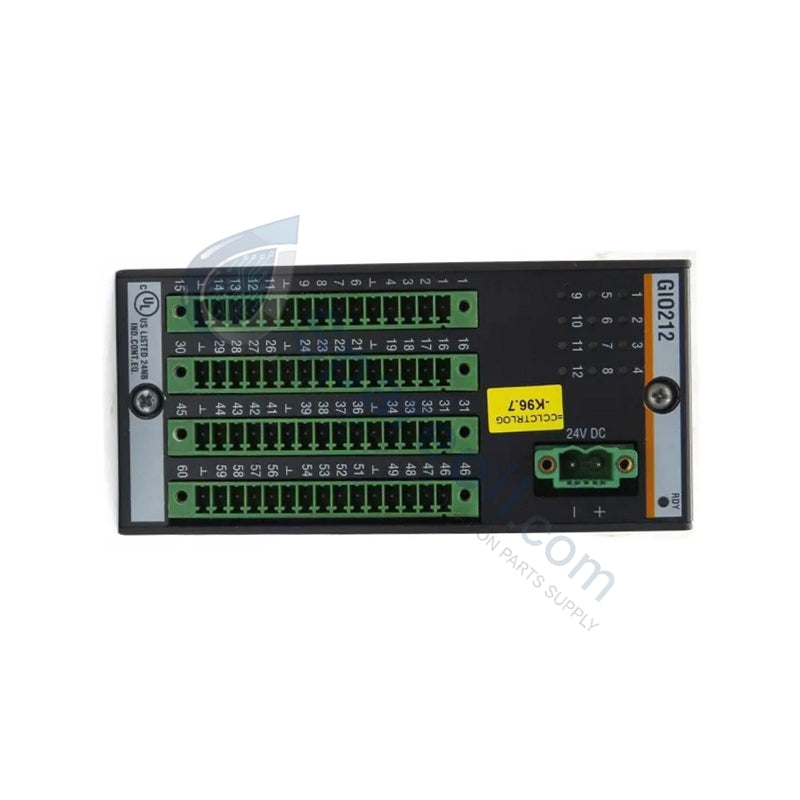

GIO212 Módulo de entrada/salida universal Bachmann

GIO212 Módulo de entrada/salida universal Bachmann | Stock nuevo y original

Disponibilidad: 99 Quedan en stock

Sistema de automatización Bachmann GIO212 M1 El Bachmann GIO212, también catalogado como Módulo Universal de Entrada/Salida GIO212, funciona como un...

Código: GIO212

Manufacturer: Bachmann
Product No.: GIO212
Product Type: Módulos universales de entrada/salida
Product Origin: Germany
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Sistema de automatización Bachmann GIO212 M1

El Bachmann GIO212, también catalogado como Módulo Universal de Entrada/Salida GIO212, funciona como un componente de hardware dedicado para la interconexión analógica y digital multiseñal dentro de las plataformas del Sistema de Automatización Bachmann M1.

Especificaciones del hardware

Parámetro	Especificación
Modelo	GIO212
Marca	Bachmann Electronic
Origen	Austria / Alemania
Peso	0,5 kg
Dimensiones	160 mm x 100 mm x 40 mm
Temperatura de funcionamiento	-25 a +70 grados C
Consumo de energía	5 W
Canales configurables	16 canales (entrada o salida analógica/digital configurable)
Resolución de señal analógica	Conversión A/D y D/A de 16 bits
Rangos de entrada analógica	+/-10 V, 0/4-20 mA, Pt100/Pt1000, termopares
Clasificación de entrada digital	24 VCC (rango de 15-30 VCC), ~ 7 mA por canal
Clasificación de salida digital	24 VCC, 0,5 A por canal máx.
Aislamiento de la señal	Aislamiento óptico entre canales y bus del sistema
Tiempo de respuesta de ejecución	<= 1 ms

Escalado de densidad de E/S e integración del backplane

El módulo de interfaz universal utiliza registros de parámetros integrados para ajustar las rutas de ejecución eléctrica por canal, adaptando los perfiles de escalado de densidad de E/S locales sin modificar la huella física del subensamblaje del backplane. Las vías internas de comunicación de bus de backplane de alta velocidad facilitan la transmisión de conversiones analógicas de alta resolución de 16 bits, métricas de contador de 32 bits y transiciones binarias rápidas directamente al kernel del motor de tiempo de ejecución. Este mecanismo de enrutamiento definido por software mantiene estrictas tolerancias de temporización de hardware al tiempo que garantiza la compatibilidad permanente del firmware flash con la plataforma de procesador M1 principal durante las operaciones activas.

Preguntas frecuentes

P: ¿Cómo responde la lógica interna del backplane al cambiar los parámetros del canal entre funciones analógicas y digitales?

R: Las matrices de configuración de canales se bloquean durante la secuencia de arranque inicial del controlador a través de los archivos de configuración del sistema. La modificación de las asignaciones de canales requiere un reinicio completo del rack M1 para cargar nuevos perfiles de hardware a través de la interfaz de comunicación del bus del backplane.

P: ¿Este componente de hardware universal es intercambiable en caliente en una unidad base M1 energizada?

R: No. El diseño del backplane no admite la funcionalidad de intercambio en caliente activo. La alimentación del rack base M1 debe aislarse antes de retirar o insertar el módulo para proteger los componentes de aislamiento óptico internos de daños por tensión transitoria.

P: ¿Qué capacidad de búfer está disponible para operaciones de contador digital de alta velocidad o medición de período?

R: El módulo contiene un búfer FIFO de hardware físico integrado capaz de almacenar hasta 1022 valores temporizados para mediciones de longitud de pulso y período, aislando los datos de las latencias de comunicación del bus del backplane.

Directrices de instalación en campo

Alineación del zócalo del backplane: Inserte la carcasa del módulo directamente en los canales guía de la unidad base M1, aplicando una presión uniforme hasta que el conector trasero multipin esté completamente asentado en el backplane pasivo.
Matriz de conexión a tierra de blindaje: Conecte todos los blindajes de los cables de instrumentación analógica y de señal digital de alta velocidad al bus de tierra principal de baja impedancia del gabinete en la partición de entrada física.
Segregación del tipo de conductor: Mantenga rutas de cableado físico separadas para los bucles de actuación digital de 24 VCC, las señales de bajo nivel RTD/termopar y las líneas de alimentación adyacentes de alto voltaje.
Distancias del límite térmico: Verifique un espacio vertical mínimo de 50 mm por encima y por debajo de las aberturas de ventilación del módulo para permitir un flujo de aire de convección sin obstáculos a través del conjunto.
