قاعدة توصيل طرفية قابلة للإزالة 10 سنون

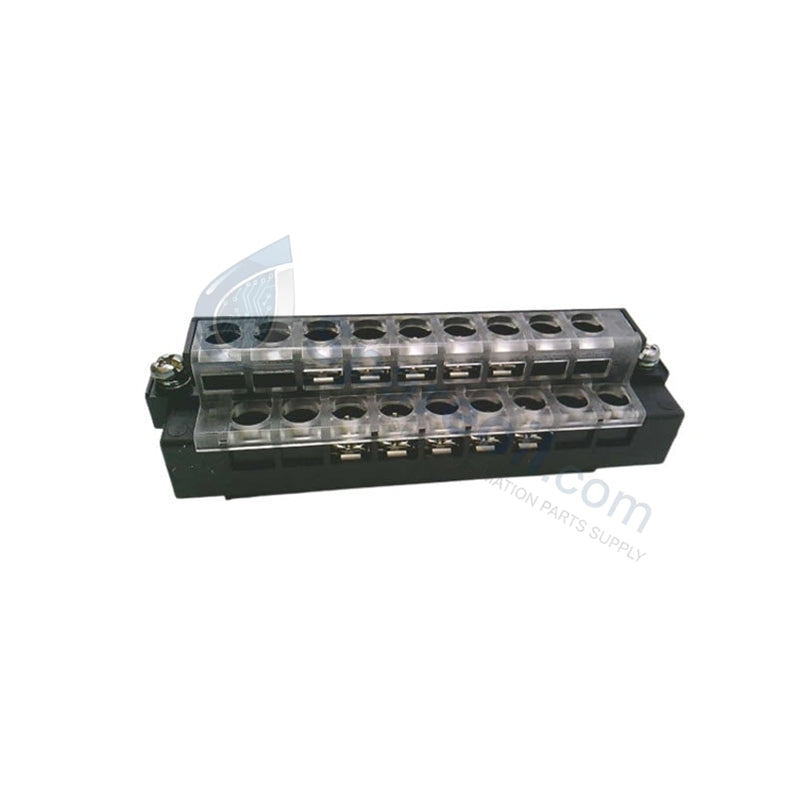

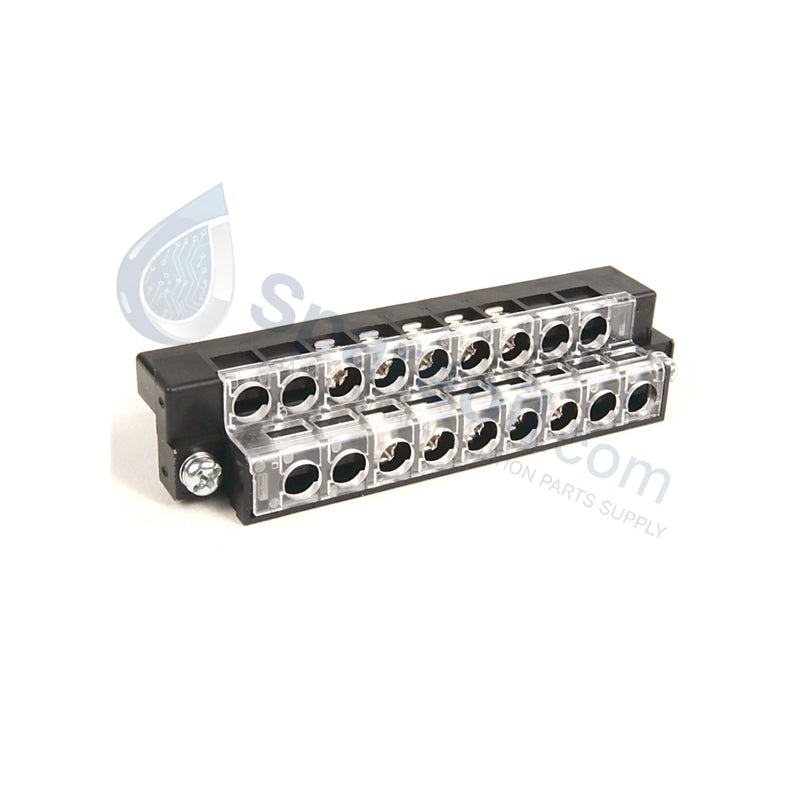

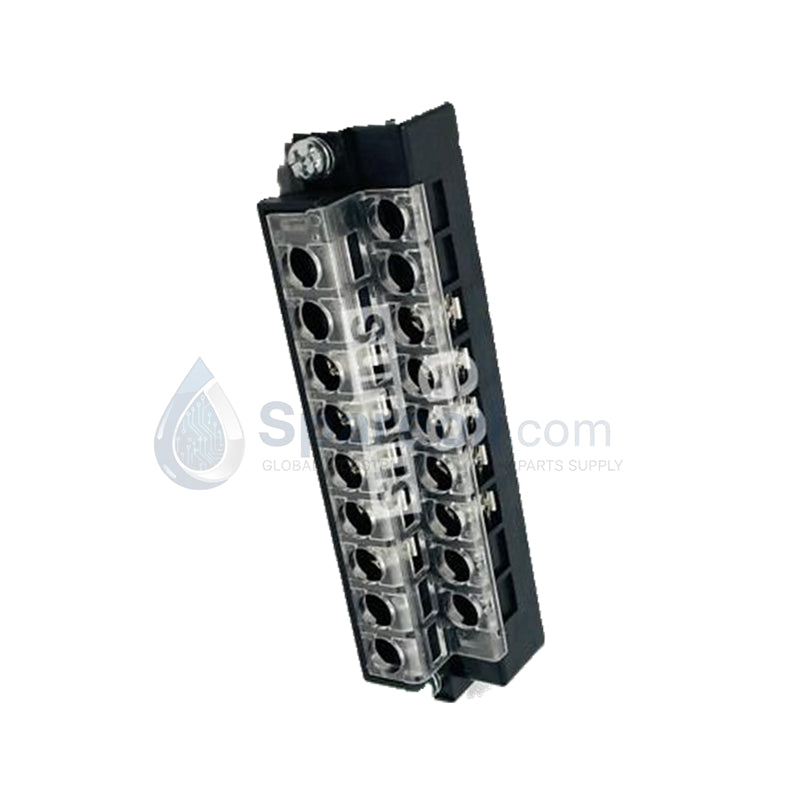

قاعدة توصيل طرفية قابلة للإزالة 10 سنون | 1769-RTBN10 Allen-Bradley

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج يُعدّ Allen-Bradley 1769-RTBN10 بمثابة الواجهة المادية الأساسية بين أسلاك الطرف الميداني ووحدات الإدخال/الإخراج المدمجة 1769. تتيح كتلة الطرف...

رمز المنتج: 1769-RTBN10

Manufacturer: Allen Bradley
Product No.: 1769-RTBN10
Product Type: ملحقات CompactLogix
Product Origin: USA
Payment:T/T, Western Union
Weight: 70g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يُعدّ Allen-Bradley 1769-RTBN10 بمثابة الواجهة المادية الأساسية بين أسلاك الطرف الميداني ووحدات الإدخال/الإخراج المدمجة 1769. تتيح كتلة الطرف القابلة للإزالة (RTB) ذات الـ 10 دبابيس للمهندسين توصيل أجهزة الاستشعار والمحركات بموصل آمن يتم توصيله مباشرة بوحدة الإدخال/الإخراج. يتيح هذا النهج المعياري صيانة سريعة للأجهزة دون إزعاج التوصيلات الميدانية الموجودة. نوفر هذا المكون في حالة أصلية جديدة 100%، مما يضمن اتصالًا كهربائيًا عالي التكامل لتطبيقات التحكم الهامة.

المواصفات الفنية

يستخدم 1769-RTBN10 أطرافًا لولبية صناعية لتوفير توصيلات مقاومة للاهتزاز لمجموعة واسعة من مقاييس الأسلاك.

المعامل	تفاصيل المواصفات
الشركة المصنعة	ألن برادلي / روكويل أوتوميشن
رقم الكتالوج	1769-RTBN10
السلسلة	السلسلة A
عدد الأطراف	10 أطراف من نوع برغي
تقنية الاتصال	مشبك لولبي
حجم السلك (صلب)	22–14 AWG (0.34–2.5 $$mm^2$$ )
حجم السلك (مجدول)	22–14 AWG (0.34–2.5 $$mm^2$$ )
التوافق	وحدات الإدخال/الإخراج المدمجة 1769
درجة حرارة التشغيل	0°C إلى +60°C (32°F إلى +140°F)
الأبعاد	118 × 35 × 25 مم
الوزن	0.07 كجم (0.15 رطل)

مزايا هندسية

يعمل 1769-RTBN10 على تحسين وقت تشغيل الماكينة وتبسيط إدارة الخزانة من خلال توفير حل توصيل معياري وسهل الاستخدام للفنيين.

صيانة بدون إزعاج: يتيح التصميم القابل للإزالة للفنيين استبدال وحدات الإدخال/الإخراج المعيبة في ثوانٍ. ما عليك سوى فصل RTB الموصل سلكيًا، واستبدال الوحدة، وإعادة توصيل RTB. هذا يزيل خطر التوصيل الخاطئ أثناء الإصلاحات الطارئة.
مقاومة فائقة للاهتزاز: تُحدث آلية المشبك اللولبي ضغطًا ثابتًا على السلك، مما يمنع فقدان الإشارة أو التوصيلات المتقطعة الناتجة عن اهتزازات الماكينة. هذا يجعل 1769-RTBN10 مثاليًا لمعدات التعبئة والتغليف والختم عالية السرعة.
إمكانية التخطيط عالي الكثافة: يتكامل بصمة الـ 10 دبابيس المدمجة تمامًا مع المظهر الجانبي الضيق لوحدات الإدخال/الإخراج 1769. هذا يزيد من مساحة السكة في خزائن التحكم المزدحمة حيث كل مليمتر مهم.
توافق واسع النطاق: تدعم كتلة الأطراف هذه أحجام الأسلاك من 22 AWG حتى 14 AWG. يتيح لك هذا التنوع استخدام أسلاك إشارة رفيعة لأجهزة الاستشعار أو أسلاك طاقة أكثر سمكًا للمخرجات الرقمية عالية التيار ضمن نفس عائلة الموصل.
نوع اتصال موحد: من خلال استخدام تكوينات 10 دبابيس قياسية NEMA، يوفر 1769-RTBN10 واجهة مألوفة لفرق التثبيت العالمية، مما يقلل من منحنى التعلم لمتكاملي الأنظمة.

الأسئلة الشائعة

هل يمكنني استخدام 1769-RTBN10 على وحدة تتطلب 18 دبوسًا؟

لا. يجب أن تطابق عدد دبابيس كتلة الأطراف مع الوحدة المحددة. للوحدات ذات 18 نقطة اتصال، يجب استخدام 1769-RTBN18. يتناسب 1769-RTBN10 حصريًا مع الوحدات ذات الرؤوس ذات الـ 10 نقاط.
هل تأتي كتلة الأطراف هذه مع وحدة الإدخال/الإخراج 1769؟

تتضمن وحدات الإدخال/الإخراج القياسية عادةً RTB، ولكن يتم شراء 1769-RTBN10 بشكل متكرر كقطعة غيار للموصلات التالفة أو كقطعة غيار لتمكين التوصيل المسبق للأسلاك الميدانية في ورشة العمل.
هل يوجد إصدار بمشبك زنبركي متاح؟

نعم. بينما يتميز 1769-RTBN10 بأطراف لولبية، تقدم Rockwell Automation أيضًا إصدارات بمشبك زنبركي (عادةً ما يُشار إليها بحرف "C" بدلاً من "N") للتطبيقات التي تتطلب توصيلًا أسرع بدون أدوات.
ما هو عزم الدوران الموصى به للأطراف اللولبية؟

لضمان اتصال آمن دون إتلاف المشبك، يجب على الفنيين اتباع مواصفات عزم الدوران الموجودة في دليل المستخدم 1769، والتي تتراوح عادةً بين 0.5-0.6 نيوتن متر (4.4-5.3 رطل-بوصة).
