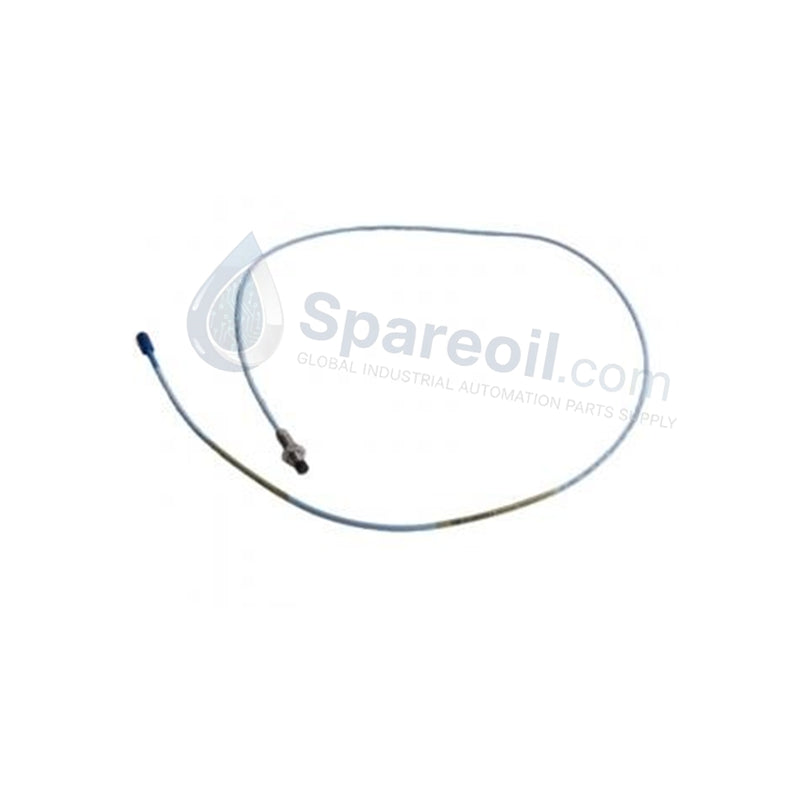

كابل تمديد مستشعر التقارب Bently Nevada 16710-15
تم تكوين كابل Bently Nevada 16710-15 (كابل التوصيل البيني 16710-15) لنقل الإشارة عالية الدقة في أنظمة مراقبة الحالة الميكانيكية، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ينشئ اتصالًا محوريًا محميًا بين مجسات التقارب بالتيار الدوامي ورفوف مراقبة الاهتزاز من سلسلة 3300 أو 3500. يحمي غلاف الدروع المرن المصنوع من الفولاذ المقاوم للصدأ الموصلات الداخلية من التلف الميكانيكي والتداخل الكهرومغناطيسي عبر تركيبات الآلات الدوارة عالية الاهتزاز.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 16710-15 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.131 كجم |
| الأبعاد | 4.57 متر طول (15 قدم) |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +80 درجة مئوية |
| استهلاك الطاقة | مكون سلبي |
| نوع الكابل | كابل توصيل بيني مدرع |
| مادة الدرع | فولاذ مقاوم للصدأ مرن |
| المقاومة | مطابقة لمحولات سلسلة 3300 / 7200 |
مقياس مجسات التقارب وسلامة الإشارة
يعمل الكابل 16710-15 كوسيط لنقل إشارات المحول، الأمر الذي يتطلب الالتزام الصارم بمتطلبات مطابقة المعاوقة. يحدد مهندسو Bently Nevada هذه الكابلات لضمان قياس ثابت لمسبار التيار الدوامي، مما يمنع توهين الإشارة الذي من شأنه أن يعرض القياسات الديناميكية للخطر. يوفر الدرع المعدني المدمج حماية ميكانيكية، بينما يسهل الحماية الداخلية قمع التداخل بين تشغيل المستشعرات المتجاورة. يجب على الفنيين التحقق من الطول الكلي للحلقة أثناء التثبيت لمنع تدهور الإشارة في تطبيقات المسافات الطويلة، حيث يؤثر السعة الزائدة للكابل بشكل مباشر على استجابة التردد لبيانات ديناميكيات الدوار.
الأسئلة المتكررة
س: هل يتطلب درع الكابل التأريض من كلا الطرفين؟
ج: يجب عليك الحفاظ على نقطة تأريض واحدة لدرع الكابل عند واجهة نظام المراقبة. يؤدي توصيل الدرع من كلا الطرفين إلى إنشاء حلقات أرضية، مما يؤدي إلى إدخال تداخل 50/60 هرتز في إشارة الاهتزاز.
س: هل يمكن استخدام هذا الكابل لتطبيقات التوربينات ذات درجة الحرارة العالية؟
ج: بينما يدعم الكابل التشغيل حتى +80 درجة مئوية، يجب عليك استخدام كابلات تمديد عالية الحرارة للمناطق التي تتجاوز هذا الحد. يجب عليك التحقق من درجة الحرارة المحيطة عند نقطة توصيل المسبار قبل توجيه الكابل النهائي.
س: كيف يؤثر طول الكابل على معايرة نظام مستشعر التقارب؟
ج: تتطلب أنظمة محولات التقارب أطوالًا كهربائية إجمالية محددة للنظام (على سبيل المثال، 5 أمتار أو 9 أمتار مجتمعة). يؤدي تثبيت كابل بطول 15 قدمًا إلى تغيير السعة الكلية، مما يتطلب إعادة معايرة برنامج التشغيل إذا تم استخدامه خارج تكوينات طول النظام المحددة.
إرشادات التثبيت الميداني
تجنب ثني الكابل بإحكام أكبر من الحد الأدنى لنصف القطر المحدد من قبل الشركة المصنعة أثناء التثبيت. يؤدي الانحناء الحاد إلى إجهاد الموصلات الداخلية ويقلل من فعالية التدريع.
تأكد من أن موصلات الكابلات المحورية نظيفة وخالية من الزيت أو الحطام قبل التوصيل. شد خيط الموصل إلى عزم الدوران المحدد لمنع التلامس الكهربائي المتقطع أثناء تشغيل الجهاز. قم بتوجيه الكابل عبر مجرى واقي في المناطق المعرضة للتعرض الكيميائي الشديد أو الصدمات الميكانيكية الثقيلة. قم بإجراء فحص الاستمرارية وفحص وجود دوائر قصيرة بين الموصل المركزي والدرع قبل تشغيل النظام، مع التحقق من أن مقاومة الحلقة تتطابق مع القيم المتوقعة لتشغيل كابل بطول 15 قدمًا لتأكيد سلامة الموصل الداخلي.
