وحدة تحكم منطقية قابلة للبرمجة (PLC) طراز 1769-L16ER-BB1B Allen-Bradle

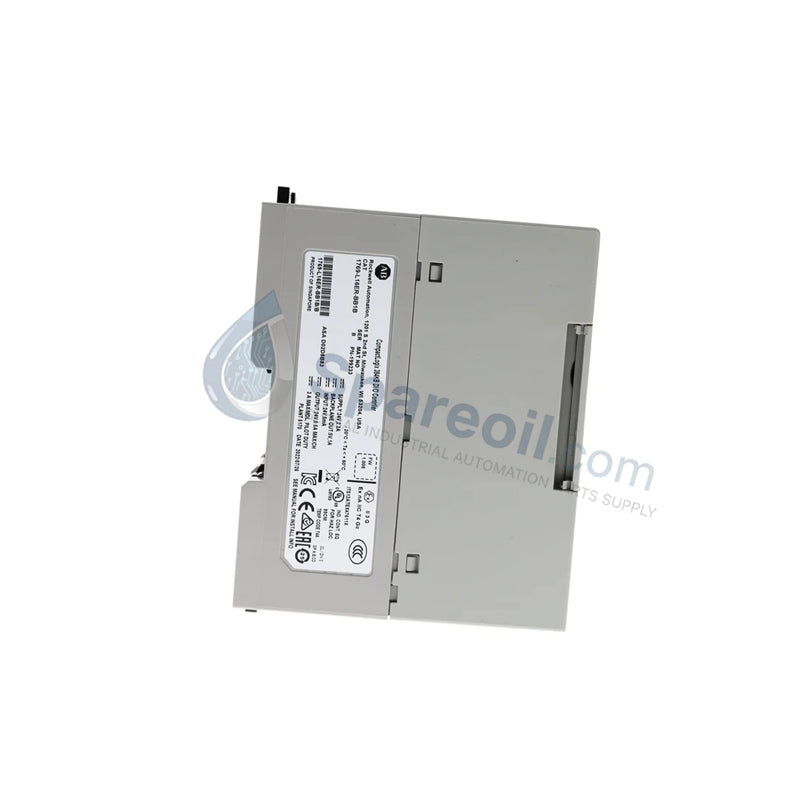

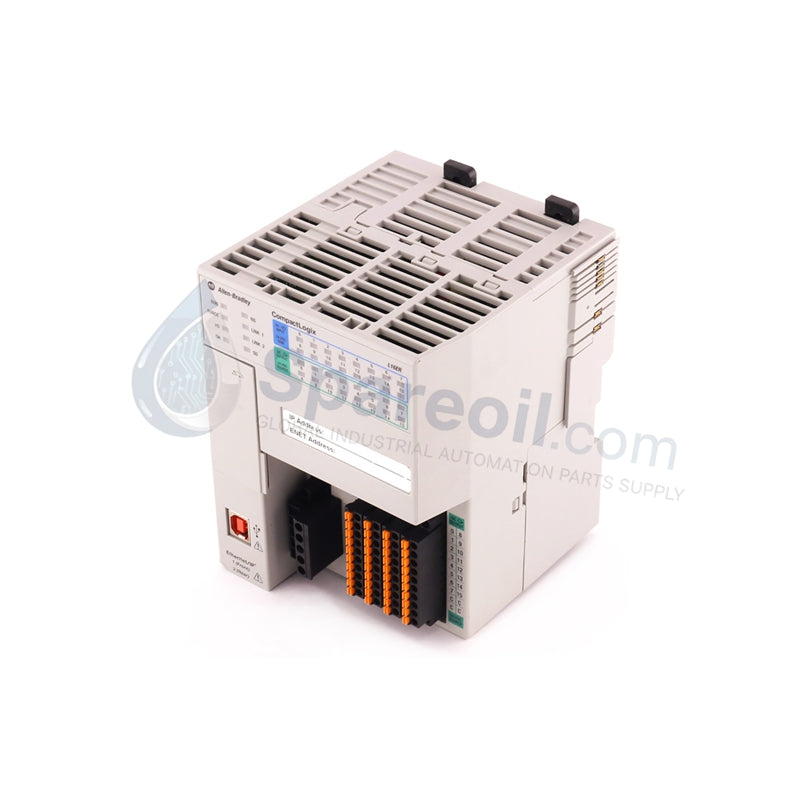

وحدة تحكم منطقية قابلة للبرمجة (PLC) طراز 1769-L16ER-BB1B Allen-Bradley CompactLogix 5370 L1

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل Allen-Bradley 1769-L16ER-BB1B كوحدة تحكم عالية الأداء ومبتدئة ضمن عائلة CompactLogix 5370 L1. تدمج هذه الوحدة...

رمز المنتج: 1769-L16ER-BB1B

Manufacturer: Allen Bradley
Product No.: 1769-L16ER-BB1B
Product Type: وحدات التحكم الآلي القابلة للبرمجة
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل Allen-Bradley 1769-L16ER-BB1B كوحدة تحكم عالية الأداء ومبتدئة ضمن عائلة CompactLogix 5370 L1. تدمج هذه الوحدة معالجًا قويًا مع إدخال/إخراج رقمي مدمج، مصمم خصيصًا للتطبيقات الصغيرة والمتوسطة الحجم التي تتطلب بصمة مدمجة دون التضحية بالاتصال بالشبكة. نقدم وحدة التحكم هذه بحالة أصلية جديدة 100% ، كاملة مع بطاقة SD بحجم 1 جيجابايت المعبأة في المصنع للتخزين غير المتطاير وإدارة البرامج الثابتة.

المواصفات الفنية

تجمع الوحدة 1769-L16ER-BB1B بين التحكم المحلي في الإدخال/الإخراج وقدرات إيثرنت ثنائية المنفذ لدعم مخططات Device Level Ring (DLR).

الميزة	تفاصيل المواصفات
المُصنع	Allen-Bradley / Rockwell Automation
رقم الموديل	1769-L16ER-BB1B
ذاكرة المستخدم	384 كيلوبايت (0.375 ميجابايت)
المدخلات الرقمية المدمجة	16 مدخلًا غاطسًا (24 فولت تيار مستمر)
المخرجات الرقمية المدمجة	16 مخرج مصدر (24 فولت تيار مستمر)
منافذ الاتصال	2 إيثرنت (يدعم DLR)، 1 USB
التخزين	بطاقة SD بسعة 1 جيجابايت (داخل الصندوق)
سعة التوسع	يدعم ما يصل إلى 6 وحدات إدخال/إخراج 1734 POINT I/O
جهد الإدخال	24 فولت تيار مستمر فقط
درجة حرارة التشغيل	-20 درجة مئوية إلى 60 درجة مئوية (-4 درجات فهرنهايت إلى 140 درجة فهرنهايت)
التركيب	حامل DIN أو تثبيت على لوحة

المزايا الهندسية

تعالج الوحدة 1769-L16ER-BB1B تحديات التصنيع الحديثة من خلال دمج الاتصالات والمعالجة والإدخال/الإخراج في غطاء واحد مثبت على سكة DIN.

إيثرنت ثنائي المنفذ لـ DLR: يدعم منفذا الإيثرنت المدمجان مخططات Device Level Ring (DLR). يضمن هذا أن يحافظ النظام على الاتصال حتى لو تعطلت نقطة واحدة في حلقة الشبكة، مما يزيد بشكل كبير من وقت تشغيل الآلة.
إدخال/إخراج عالي الكثافة مدمج: من خلال تضمين 16 مدخلًا رقميًا و 16 مخرجًا رقميًا مباشرة على الوحدة الأساسية، تلغي وحدة التحكم هذه التكلفة والمساحة المطلوبة لوحدات الإدخال/الإخراج الإضافية في تطبيقات المنطق الأساسية.
هندسة توسيع POINT I/O: تستخدم سلسلة L1 ناقل 1734 POINT I/O للتوسع. يمكنك توصيل ما يصل إلى 6 وحدات توسيع مباشرة بالجانب الأيمن لوحدة التحكم، مما يسمح بتوسيع الإدخال/الإخراج الرقمي أو التناظري أو الخاص المخصص.
تشغيل موفر للطاقة بجهد 24 فولت تيار مستمر: تعمل الوحدة حصريًا على طاقة 24 فولت تيار مستمر. يبسط هذا توزيع الطاقة في الخزانة ويتوافق مع معايير السلامة ذات الجهد المنخفض الحديثة للوحات التحكم الصناعية.
موثوقية التخزين غير المتطاير: تحافظ بطاقة SD بحجم 1 جيجابايت المضمنة على برنامج المستخدم وبيانات العلامات أثناء انقطاع التيار الكهربائي. يلغي هذا الحاجة إلى بطاريات الليثيوم ويقلل من متطلبات الصيانة على المدى الطويل.

الأسئلة الشائعة

هل تتطلب وحدة التحكم هذه وحدة إمداد طاقة منفصلة؟

تتطلب الوحدة 1769-L16ER-BB1B مصدر طاقة خارجي بجهد 24 فولت تيار مستمر متصل بأطراف الطاقة المدمجة. لا تستخدم إمدادات الطاقة التقليدية من طراز 1769-PA2/PB2 التي تستخدمها وحدات التحكم L3 الأكبر حجمًا.
هل يمكنني استخدام وحدات توسيع 1769 Compact I/O مع وحدة التحكم L1 هذه؟

لا. تستخدم الوحدة 1769-L16ER-BB1B وحدات 1734 POINT I/O للتوسع المحلي. إذا كان تطبيقك يتطلب وحدات 1769 Compact I/O، فيجب عليك اختيار وحدة تحكم من سلسلة L2 أو L3.
كم عدد عقد Ethernet IP التي يدعمها هذا الطراز؟

تدعم الوحدة 1769-L16ER-BB1B ما يصل إلى 4 عقد Ethernet/IP. وهذا يجعلها مثالية للآلات الصغيرة التي تحتاج فقط إلى الاتصال بعدد قليل من المحركات أو واجهات الآلة البشرية (HMIs) أو وحدات التحكم المنطقية القابلة للبرمجة (PLCs) الأخرى.
ما هو الغرض من منفذ USB الموجود على اللوحة الأمامية؟

يوفر منفذ USB اتصالًا محليًا عالي السرعة لتحديثات البرامج الثابتة، وتحميل وتنزيل البرامج عبر Studio 5000 Logix Designer، مما يلغي الحاجة إلى تكوين عنوان IP للتشغيل الأولي.
