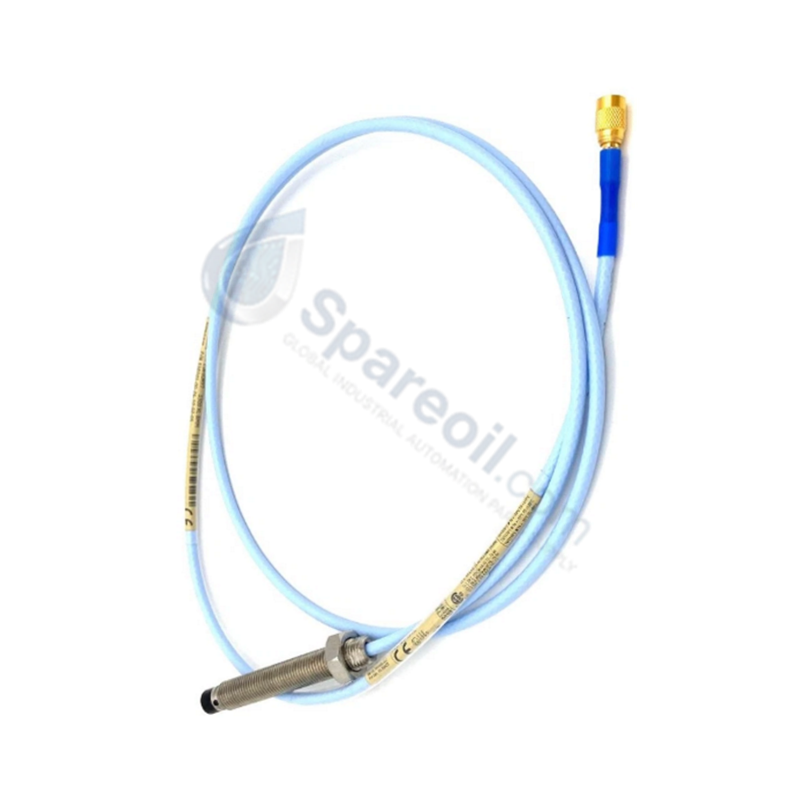

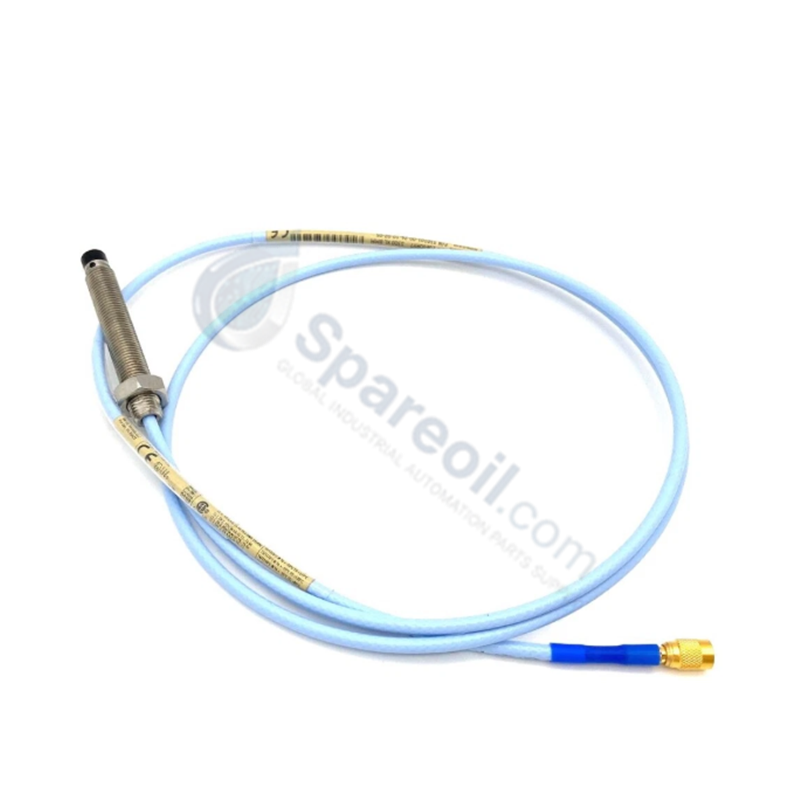

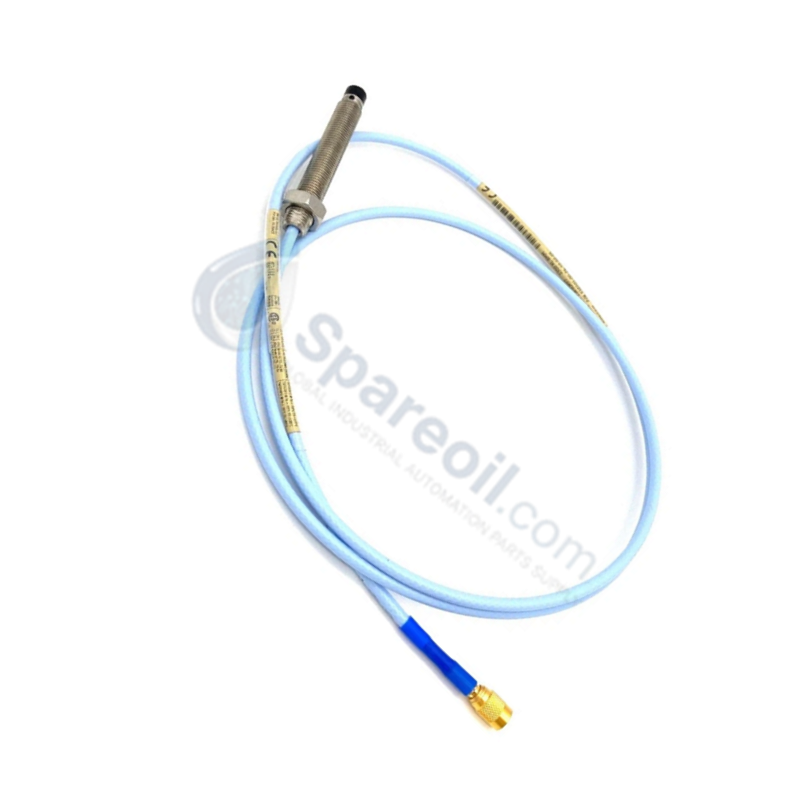

تم تكوين مسبار التقارب Bently Nevada 330101-00-24-10-02-05 (330101 8 مم) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا لتحويل الفجوة إلى جهد كهربائي لمراقبة الاهتزاز والموضع.
تفكيك اللاحقة ومصفوفة النموذج
| مكون الخيار | الاختيار | الوصف |
|---|---|---|
| النموذج | 330101 | مسبار تقارب 3300 XL 8 مم |
| الطول غير الملولب | 00 | 0.0 بوصة |
| طول الهيكل | 24 | 2.4 بوصة |
| الطول الكلي | 10 | 1.0 متر |
| نوع الموصل | 02 | محوري مصغر ClickLoc |
| موافقة الوكالة | 05 | CSA, ATEX, IECEx |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330101-00-24-10-02-05 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | سن 3/8-24 UNF، طول الهيكل 2.4 بوصة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | مدفوع بواسطة مستشعر Proximitor 3300 XL |
| مادة الطرف | كبريتيد البوليفينيلين (PPS) |
مراقبة Bently Nevada الميكانيكية وخصائص TSI
يستخدم نظام مسبار 330101 معايرة مسبار التيار الدوامي لتحويل مسافة الهدف إلى إشارة جهد خطية، معايرة عادةً إلى 7.87 فولت/مم (200 ملي فولت/ميل). يعد التحقق الصحيح من جهد الفجوة مقابل أهداف -10 فولت تيار مستمر في مركز النطاق الخطي إلزاميًا لضمان مراقبة ديناميات الدوار بدقة. يجب على المثبتين إعطاء الأولوية لقمع التداخل المتبادل عن طريق الحفاظ على فصل مادي محدد بين المسابير المتجاورة لمنع التداخل الكهرومغناطيسي. يجب استخدام الكابلات المحورية المحمية للحفاظ على سلامة الإشارة بين المسبار ومستشعر Proximitor.
الأسئلة المتداولة
س: هل تسمح اللاحقة 05 بالتركيب في الأجواء المتفجرة؟
ج: نعم. يشير خيار الموافقة 05 إلى أن المسبار معتمد للاستخدام في المناطق الخطرة (CSA، ATEX، IECEx)، بشرط أن يتوافق التركيب مع معايير السلامة الجوهرية المحلية ويستخدم حواجز متوافقة.
س: هل يمكن تقصير أو تمديد كابل 1.0 متر؟
ج: لا. طول النظام معاير في المصنع. يؤدي تغيير طول الكابل إلى تغيير مقاومة النظام، مما سيؤدي إلى إخراج جهد غير صحيح وفقدان الخطية.
إرشادات التثبيت الميداني
- تأكد من أن كتيفة تثبيت المسبار صلبة لتجنب الرنين.
- قم بتثبيت المسبار عموديًا على السطح المستهدف؛ يمكن أن يؤدي عدم المحاذاة الذي يتجاوز 5 درجات إلى تدهور خطية القياس.
- تحقق من جهد الفجوة عند خرج مستشعر Proximitor أثناء التثبيت للتأكد من أن المستشعر يعمل عند هدف -10 فولت تيار مستمر.
- ثبت المسبار باستخدام صواميل التثبيت المرفقة لمنع الحركة بسبب اهتزاز الماكينة.
- تأكد من أن موصل ClickLoc متصل بالكامل حتى تشعر بنقرة ملموسة، وقم بتوجيه الكابل لمنع الإجهاد على نقطة الاتصال.
