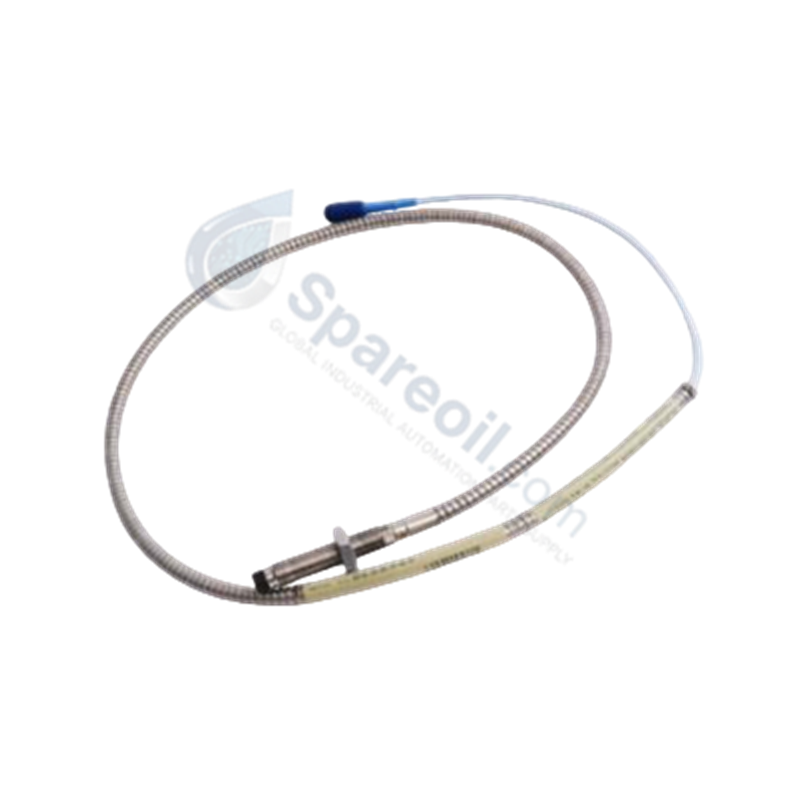

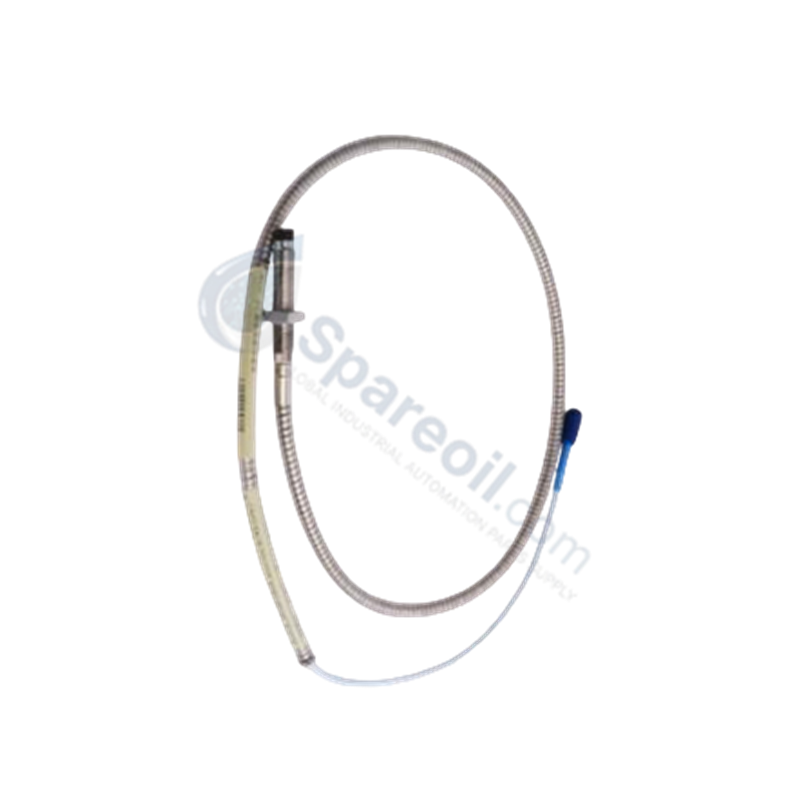

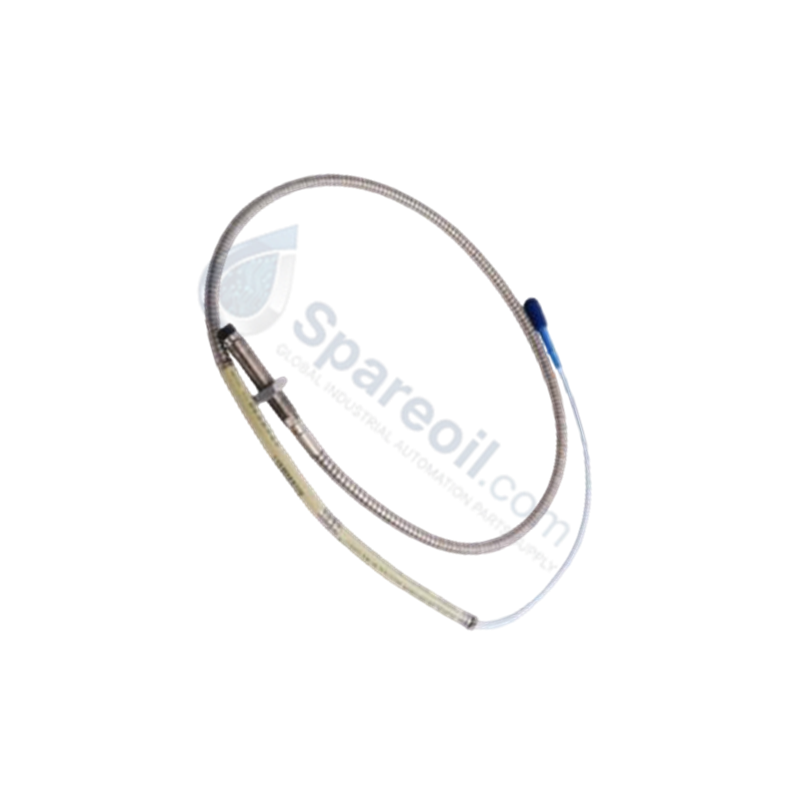

يعمل محول التقارب Bently Nevada 330101-37-57-10-02-05، والمُفهرس أيضاً باسم 330101، كمكون مادي مخصص لمراقبة الاهتزاز والإزاحة ضمن منصات نظام محول التقارب 3300 XL. تقوم الوحدة بتحويل المسافة الميكانيكية بين طرف المسبار 8 مم والسطح المرصود المستهدف إلى إشارة جهد كهربائي متناسبة بدون تلامس مادي.
تفكيك اللاحقة ومصفوفة النموذج
- 330101: رقم الطراز الأساسي لمسبار التقارب 3300 XL 8 مم بتكوين خيط 3/8-24 UNF.
- -37: خيار طول غير مسنن، يشير إلى تكوين إمبراطوري مخصص.
- -57: خيار الطول الإجمالي للعلبة، يشير إلى ملف طول إمبراطوري مخصص.
- -10: خيار الطول الكلي، يمثل كابلاً قياسياً متكاملاً بطول 1.0 متر (3.3 قدم).
- -02: خيار موصل ClickLoc متحد المحور مصغر.
- -05: خيار موافقة الوكالة لشهادات البيئة الصناعية الخطرة المحددة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 330101-37-57-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة |
| الوزن | 0.4 كجم |
| الأبعاد | 5.1 سم × 20.3 سم × 13.0 سم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | يحددها حلقة مستشعر التقارب الخارجية |
| نوع الخيط | 3/8-24 UNF |
| قطر طرف المسبار | 8 مم |
| طول الكابل | 1.0 متر (3.3 قدم) |
| نوع الموصل | محوري مصغر من نوع ClickLoc |
المراقبة الميكانيكية والسمات الفنية لنظام TSI
تعتمد عملية المحول على قياس مسبار التيار الدوامي الدقيق لترجمة الحركة الديناميكية المستهدفة إلى انحرافات جهد خطية. خلال المعايرة الفيزيائية الأولية، يجب التحقق من صحة جهد الفجوة الذي يستهدف خط أساس اسمي يبلغ -10 فولت تيار مستمر لضمان أن المحول يقع داخل منطقة التشغيل الخطي المحددة. يقلل المحاذاة الصحيحة من اللاخطية الناتجة عن ديناميكيات الدوار ويمنع التشوه التوافقي داخل مسار الإشارة. علاوة على ذلك، يجب الحفاظ على قمع التداخل عبر حدود التدريع المستمرة للكابل عند توجيه مسابير متعددة داخل غلاف آلة واحد.
الأسئلة الشائعة
س: ما هي الوظيفة الفنية لموصل ClickLoc المحوري المدمج؟
ج: يوفر موصل ClickLoc اتصالاً آمناً مع تغذية مرتدة ميكانيكية إيجابية، حيث يقوم بتثبيت سلك المسبار مباشرة بالكابل التمديد لضمان نقل إشارة RF منخفضة المعاوقة.
س: كيف تتم إدارة استهلاك الطاقة لهذا المسبار السلبي؟
ج: المسبار نفسه لا يستهلك طاقة تيار مستمر مباشرة. يولد مستشعر التقارب الخارجي مجال RF ينشط ملف المسبار، ويتم استهلاك الطاقة داخل بنية حلقة مستشعر التقارب.
س: ما هي الخطوة الإلزامية إذا اختلفت معدنية العمود المستهدف عن فولاذ AISI 4140؟
ج: يؤدي الانحراف عن فولاذ AISI 4140 إلى تعديل قياس مسبار التيار الدوامي، مما يتطلب إعادة معايرة حلقة المراقبة أو تنفيذ منحنيات تعويض فيزيائية لتعويض التغيرات في نفاذية المواد.
إرشادات التثبيت الميداني
- نظف فتحة تثبيت الخيط المستهدف تماماً لإزالة أي برادة معدنية، أو تلوث جسيمي، أو بقايا زيت قبل إدخال جسم المسبار.
- قم بتقديم المسبار ذو الخيط 3/8-24 UNF في الدعامة يدوياً للحماية من التشابك المتقاطع للخيوط. تأكد من وجود 5 لقطات كاملة على الأقل للخيط لتحمل الإجهاد الميكانيكي.
- استخدم مقياس جهد رقمي عالي المعاوقة متصلاً بأطراف خرج مستشعر التقارب لتأكيد قيم التحقق من جهد الفجوة الدقيقة أثناء إنشاء خط الأساس -10 فولت تيار مستمر.
- ضع صامولة القفل على مواصفات عزم الدوران المحددة، مع الحفاظ على المراقبة البصرية المستمرة لجهد الفجوة لضمان عدم حدوث إزاحة ميكانيكية أثناء القفل النهائي.
- قم بتغليف وصلة ClickLoc باستخدام شريط عازل ذاتي اللصق مقاوم للزيت لعزل رابط الإشارة عن الحلقات الأرضية ودخول السوائل.
