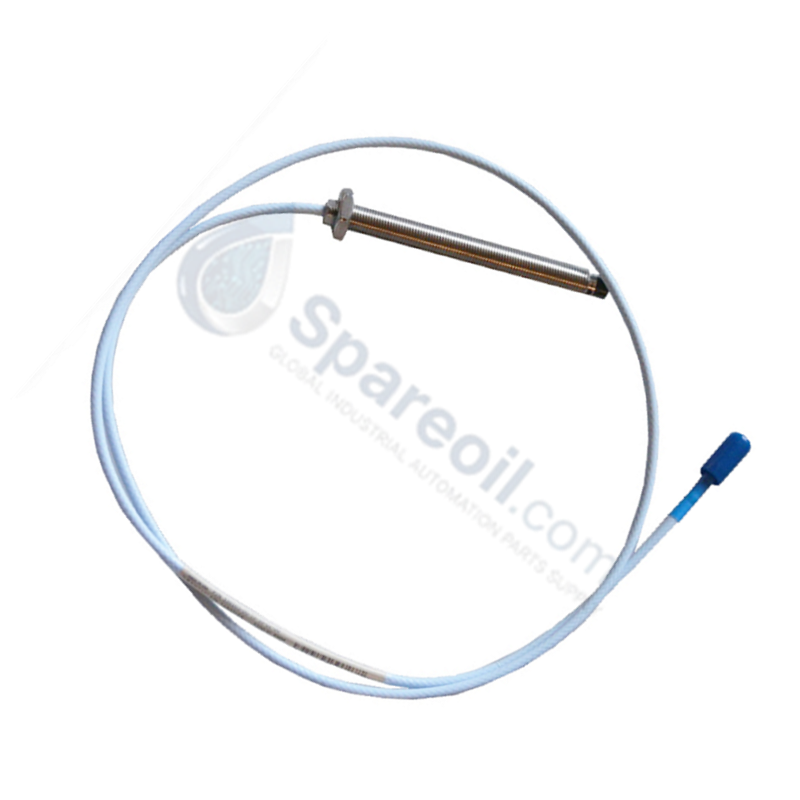

يُستخدم Bently Nevada 330103-00-05-10-02-05 كمجس التقارب الأساسي 330103 لتنفيذ مراقبة الاهتزاز والإزاحة عبر منصات نظام محول 3300 XL. يقوم مكون الأجهزة الاستقرائي السلبي هذا بمعالجة حلقات تردد الراديو عالية التردد لتتبع التغيرات في الفجوة المادية بين طرف المجس غير المدرع بحجم 8 مم وهدف عمود معدني موصل متحرك، ونقل تباينات الجهد المتناسبة عبر مسار اتصال متحد المحور قياسي غير مدرع بدون تلامس ميكانيكي.
تفسير اللواحق ومصفوفة النموذج
- 330103: تسمية الوحدة الأساسية لمجس التقارب 3300 XL بحجم 8 مم باستخدام هيكل خيط متري M10 x 1 بدون غلاف درع مدمج.
- -00: خيار الطول غير المسنن، يشير إلى 0 مم من الأسطوانة الملساء.
- -05: خيار طول الهيكل الإجمالي، يشير إلى عمق هيكل ملولب إجمالي يبلغ 50 مم.
- -10: خيار الطول الكلي، يؤسس خط اتصال كبل مدمج بطول 1.0 متر (3.3 قدم).
- -02: خيار الموصل ونوع الكبل الذي يختار موصل ClickLoc متحد المحور مصغر على سلك قلب كهربائي قياسي.
- -05: خيار موافقة الوكالة، يشير إلى شهادات CSA وATEX وIECEx مجتمعة للنشر في المناطق الخطرة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 330103-00-05-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | تقريبيًا 0.323 كجم |
| الأبعاد | قطر طرف المجس 8 مم، طول الهيكل 50 مم، خيط متري M10 x 1 |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | عنصر أجهزة سلبي يعمل عن طريق إمداد حلقة Proximitor خارجي |
| مادة طرف المجس | كبريتيد البوليفينيلين (PPS) |
| مادة هيكل المجس | AISI 303 أو 304 من الفولاذ المقاوم للصدأ (SST) |
| ختم الضغط | حد داخلي بحلقة فيتون O |
| نوع الموصل | واجهة ClickLoc متحد المحور مصغرة |
المراقبة الميكانيكية والسمات الفنية لنظام معلومات إدارة الطاقة الحرارية (TSI)
يتطلب تجميع محول التيار الدوامي مطابقة دقيقة لخصائص المعادن المستهدفة للحفاظ على ثوابت قياس مسبار التيار الدوامي الدقيقة عبر طيف القياس الفيزيائي. أثناء التشغيل الميداني، يقوم مهندسو الأجهزة بتنفيذ تسلسل تحقق إلزامي لجهد الفجوة، وتعديل عمق علبة الفولاذ المقاوم للصدأ M10 x 1 يدويًا حتى يسجل الإمكانية الإخراجية الثابتة -10 فولت تيار مستمر بالضبط عند نقطة المنتصف الخطية. يعمل هذا التحقق على تحسين تتبع الإشارة بالنسبة لديناميكيات الدوار الديناميكية مع عزل قيم الإزاحة في الوقت الفعلي عن التحولات الحرارية. يتم الحفاظ على سلامة مسار الإشارة وقمع التداخل من خلال إنهاء طبقة الحماية المحورية الداخلية المستمرة.
الأسئلة الشائعة
س: ما هي الوظيفة الفيزيائية التي تؤديها حلقة Viton O المدمجة في مستشعر التقارب هذا؟
ج: توفر حلقة Viton O حدودًا سائلة ثابتة مصممة لختم الضغط التفاضلي بين طرف كبريتيد البوليفينيلين (PPS) وغطاء الفولاذ المقاوم للصدأ، مما يمنع انتقال سائل العملية إلى قلب الكابل.
س: هل يمكن توصيل رابط الكابل غير المدرع هذا بطول 1.0 متر مباشرة بوحدة رف مراقبة عن بعد؟
ج: لا. المسبار هو مكون أجهزة استقرائي يتطلب كابل تمديد 3300 XL متطابقًا تمامًا لتجميع حلقة نظام إجمالية معايرة بطول 5.0 أو 9.0 مترًا مضبوطة على مشغل Proximitor المضيف.
س: كيف يؤثر طبقة من زيت المحرك الصناعي فوق وجه المسبار على ملاحظات المعايرة؟
ج: طرف كبريتيد البوليفينيلين (PPS) غير موصل. لا تعترض زيوت التشحيم القياسية غير الموصلة توزيع التيار الدوامي عالي التردد ولن تعدل خصائص التتبع الخطي المستهدفة.
إرشادات التركيب الميداني
- نظف فتحة الخيط المتري M10 x 1، وتأكد من أن الواجهة خالية من بقايا معدن الحفر أو المواد المانعة للتسرب القديمة أو ترسبات الكربون.
- اربط جسم المسبار المصنوع من الفولاذ المقاوم للصدأ بطول 50 مم يدويًا في فتحة التثبيت للقضاء على مخاطر التداخل.
- قم بتوصيل مقياس رقمي متعدد خارجي بنقاط اختبار حلقة Proximitor لمراقبة خرج الجهد النشط أثناء تعديل العمق النهائي.
- أدر أسطوانة المسبار ببطء حتى يتطابق التحقق من جهد الفجوة مع فهرس الأساس البالغ -10 فولت تيار مستمر.
- احكم ربط الصمولة السداسية الخارجية بإحكام على الجدار الهيكلي للماكينة للحفاظ على الفجوة الهوائية الموثقة تحت اهتزاز التشغيل المستمر، وأغلق الوصلة المحورية ضد الرطوبة باستخدام شريط عزل ذاتي الانصهار.
