جهاز التحكم الهوائي بالإشارة Foxboro 43AP-FA42C-PC
يُعد Foxboro 43AP-FA42C-PC، والمُدرج أيضًا في الكتالوج باسم جهاز التحكم بالإشارة 43AP، مكونًا ماديًا مخصصًا لتنفيذ حلقة هوائية تناسبية وتكاملية ضمن أنظمة التحكم في العمليات. يستشعر الجهاز إشارات الضغط الفيزيائية عبر مستقبل منفاخ داخلي ويولد مخرجًا هوائيًا معايرًا لتشغيل عناصر التحكم النهائية مباشرةً.
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 43AP-FA42C-PC |
| العلامة التجارية | Foxboro (شنايدر إلكتريك) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 4.8 كجم |
| الأبعاد | مبيت معياري 43AP للتركيب الميداني |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | هوائي بالكامل (لا يتطلب طاقة كهربائية) |
| ضغط الإمداد | 20 رطل/بوصة مربعة إلى 45 رطل/بوصة مربعة هواء أجهزة نظيف وجاف |
| إشارة الخرج | إشارة هوائية من 3 رطل/بوصة مربعة إلى 15 رطل/بوصة مربعة |
| إجراء التحكم | تناسبي بالإضافة إلى تكاملي (A4: 0.01 إلى 50 دقيقة/تكرار) |
| عنصر القياس | PC - مستقبل ضغط، منفاخ |
| نوع التركيب | تركيب ميداني (أنبوب أو نير) |
بروتوكول حلقة 4-20 مللي أمبير HART وتكامل التحويل الهوائي
يعالج 43AP-FA42C-PC مدخلات الضغط التفاضلي ميكانيكيًا، باستخدام وحدة المنفاخ الداخلية لتحريك آليات فوهة صمام الرفرفة الداخلية دون الحاجة إلى طاقة كهربائية. عند دمجه في شبكات الأتمتة الهجينة، يتم توصيل إشارة الخرج الموحدة من 3 رطل/بوصة مربعة إلى 15 رطل/بوصة مربعة مباشرةً بمحولات التيار إلى الضغط (I/P) أو أجهزة إرسال الضغط التي تعمل ببروتوكول حلقة 4-20 مللي أمبير HART. يضمن هذا الخط الأساسي الميكانيكي-الهوائي تحكمًا مستمرًا في التغذية الراجعة عبر حلقات العملية المعزولة حيث يؤدي التبديل الكهربائي إلى مخاطر السلامة الجوهرية.
الأسئلة المتداولة
س: كيف تعمل وظيفة مفتاح التحويل التلقائي إلى اليدوي السلس في هذه الوحدة؟
ج: تستخدم آلية التحويل المدمجة خيار C مفتاحًا ذا وضعين، ومقياس توازن، ومنظم يدوي. يقوم المشغلون بمواءمة خرج المنظم اليدوي مع ضغط التحكم التلقائي على مقياس التوازن قبل قلب المفتاح، مما يمنع ارتفاعات العملية أثناء عمليات نقل الوضع.
س: ما هو معيار جودة الهواء المطلوب لتشغيل آلية فوهة صمام الرفرفة الداخلية؟
ج: يتطلب جهاز التحكم هواء أجهزة نظيفًا وجافًا وخاليًا من الزيت يتم ترشيحه وفقًا للمعايير الصناعية بضغط إمداد يتراوح بين 20 رطل/بوصة مربعة و 45 رطل/بوصة مربعة لمنع انسداد الفتحات وانحراف المعايرة.
س: هل يمكن تركيب جهاز التحكم هذا مباشرة على أنبوب عملية؟
ج: نعم، يسمح تكوين التركيب ذو اللاحقة F بالتركيب الميداني المباشر باستخدام مجموعة نير أنابيب رأسية أو أفقية قياسية مقاس 2 بوصة.
إرشادات التركيب الميداني
اتبع إرشادات التركيب الميكانيكية والهوائية الأساسية هذه أثناء الإعداد الميداني:
- ثبت جهاز التحكم على نير أنابيب مستقر مقاس 2 بوصة أو هيكل تركيب مسطح باستخدام أدوات التثبيت الفولاذية المرفقة.
- وصل خط إمداد هواء الأجهزة النظيف بمنفذ الإمداد 1/4 NPT، مع التحقق من بقاء ضغط الخط ضمن نطاق التشغيل من 20 رطل/بوصة مربعة إلى 45 رطل/بوصة مربعة.
- ثبت أنابيب قياس العملية في وصلة مستقبل ضغط المنفاخ باستخدام مانع تسرب مناسب للخيوط.
- قم بتوجيه أنبوب إشارة الخرج من 3 رطل/بوصة مربعة إلى 15 رطل/بوصة مربعة مباشرةً إلى مشغل صمام التحكم أو محول الإشارة، مع التحقق من أن جميع الوصلات الهوائية محكمة الغلق.
- اضبط مقبضي النطاق التناسبي الداخلي وإعادة الضبط التكاملي لمطابقة الثوابت الزمنية الأساسية لحلقة العملية المتحكم فيها قبل فتح خط إمداد الهواء.
ماذا يقول عملاؤنا عنا؟
دعم طوارئ ممتاز!
تعطل خط إنتاجنا بسبب عطل في شاشة بنتلي نيفادا. وجدناها متوفرة لدينا في المخزون، وقاموا بشحنها إلينا عبر DHL على الفور. عاد خط الإنتاج للعمل في غضون 48 ساعة - لقد أنقذت هذه الشاشة مصنعنا حقًا.
مارك تومسون
مدير الصيانة، الولايات المتحدة الأمريكيةمصدر موثوق لقطع الغيار الجديدة
يُعدّ العثور على وحدات أصلية جديدة تمامًا أمرًا بالغ الأهمية لسلامتنا. يُقدّم هذا الفريق مكونات جديدة من المصنع مع شهادات اعتماد كاملة. والتزامهم ببيع المنتجات الجديدة فقط يجعلهم شريكنا الأكثر ثقة.
روبرت هوفمان
رئيس قسم الهندسة، ألمانياخدمة وجودة من الدرجة الأولى
نستورد قطع غيار هانيويل وشنايدر من هنا منذ عامين. تصل كل شحنة مغلفة بإحكام مع الحفاظ على أختام المصنع الأصلية. نتميز بالتواصل الواضح وأفضل أوقات التسليم في هذا المجال.
لوكاس مولر
مدير العمليات، ألمانياالمنتجات ذات الصلة
وحدات التحكم P0400YE-0J Foxboro I/A Series DCS
$99.00
$199.00

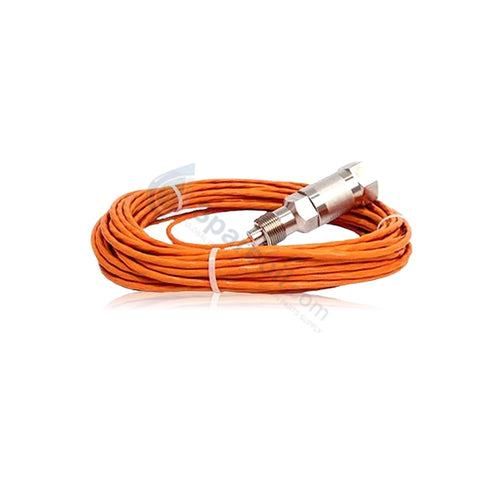

وحدات DCS لمجمعات التوصيل من سلسلة Foxboro P0972TS I/A
$99.00
$199.00

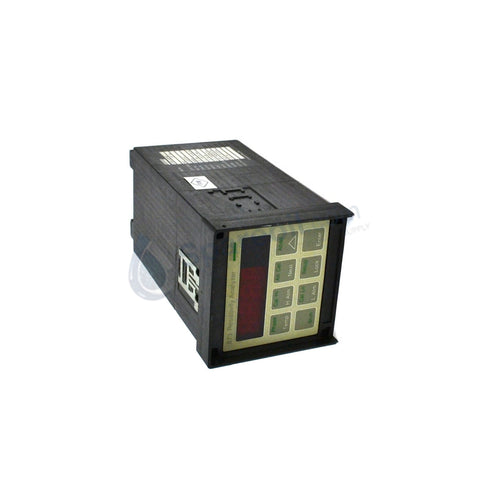

أجهزة إرسال الموصلية الذكية من سلسلة فوكسبورو 873EC-BIYFGZ-7
$99.00
$199.00
فوكسبورو P0916KH P0916KH-0B مجموعات إنهاء سلسلة I/A
$99.00
$199.00

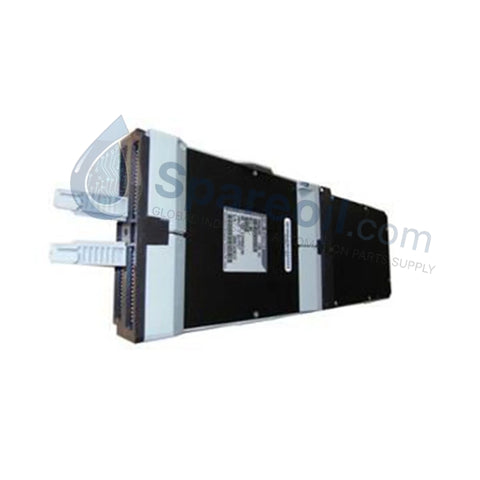

وحدة توسيع 8 DI 8 DO | فوكسبورو FBM42 P0902XB سلسلة I/A
$99.00
$199.00
وحدة معالج التحكم من سلسلة I/A من Foxboro ZCP270 P0926CP
$99.00
$199.00
وحدة اتصالات Foxboro FOUNDATION Fieldbus
$99.00
$199.00
وحدات إدخال تناظرية من سلسلة Foxboro A2H124-24FX P0973BJ I/A
$99.00
$199.00
FDC280 RH101FQ جهاز التحكم الميداني 280 من فوكسبورو
$99.00
$199.00

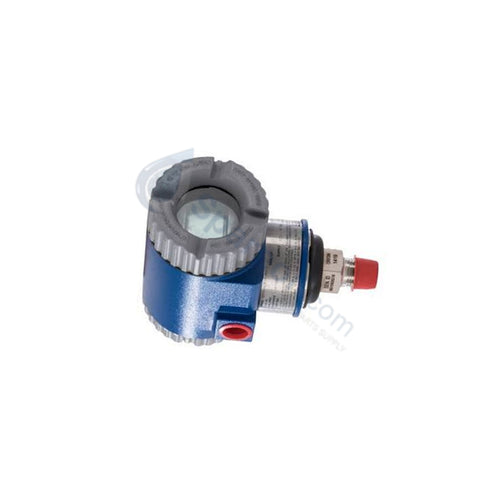

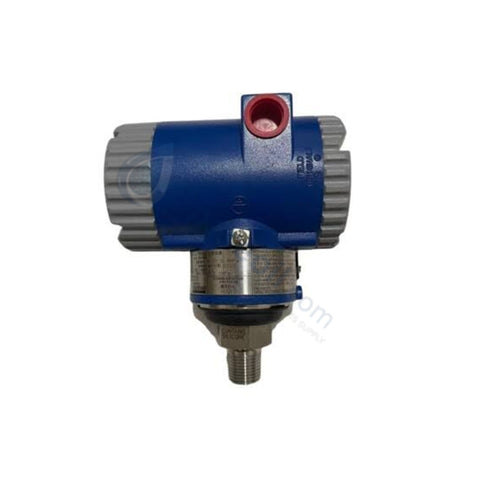

جهاز إرسال الضغط من سلسلة فوكسبورو I/A طراز IGP10-A22E1F-M2T
$99.00
$199.00

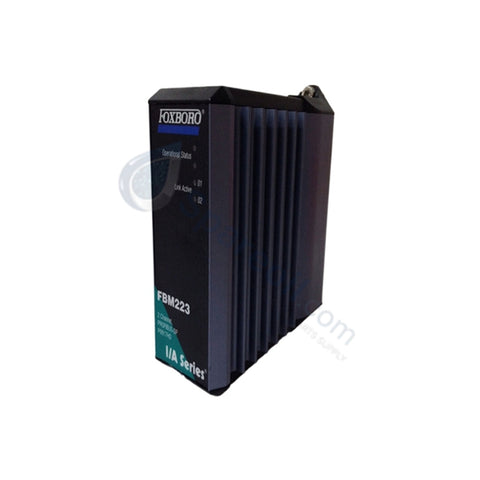

وحدة واجهة الاتصال من سلسلة Foxboro FBM223 P0917HD I/A
$99.00
$199.00
كابل طاقة Foxboro P0927AQ I/A Series 110/240 VAC FPS
$99.00
$199.00

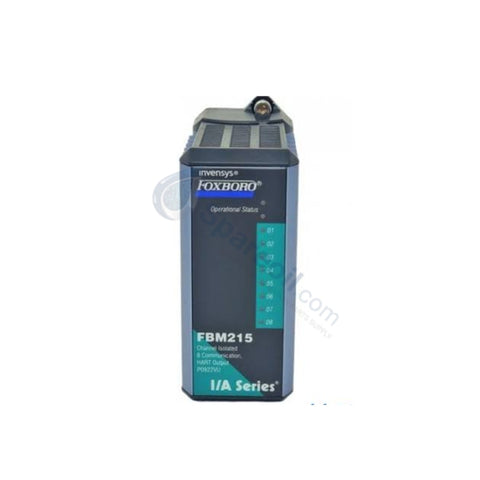

Foxboro P0917TQ FBM215 I/A Series وحدة خرج هارت
$99.00
$199.00

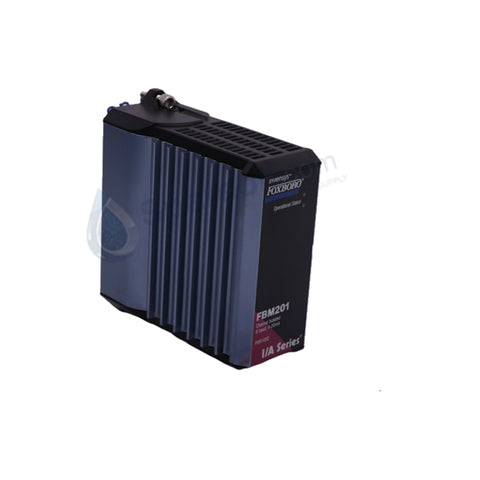

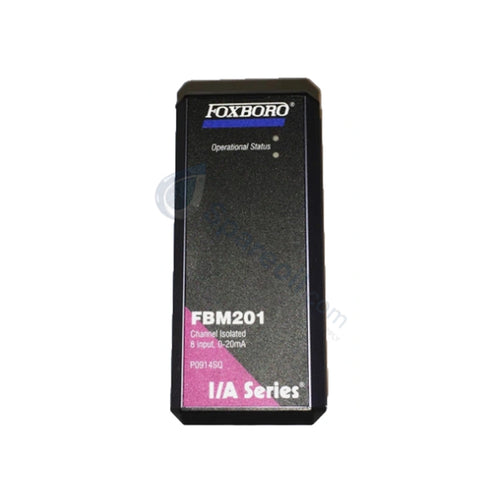

وحدة الإدخال التناظري ذات 8 قنوات | Foxboro P0914SQ FBM201
$99.00
$199.00
ZCP270 P0926CP معالج التحكم Z-Module من سلسلة Foxboro I/A
$99.00
$199.00
وحدة المعالج للتحكم من سلسلة I/A طراز Foxboro CP60 P0961FR
$99.00
$199.00
وحدة التحكم الرسومية Foxboro P0904BS I/A Series GCIO
$99.00
$199.00
وحدة تزويد الطاقة IPM-P0904HA Foxboro I/A Series 39 VDC
$99.00
$199.00

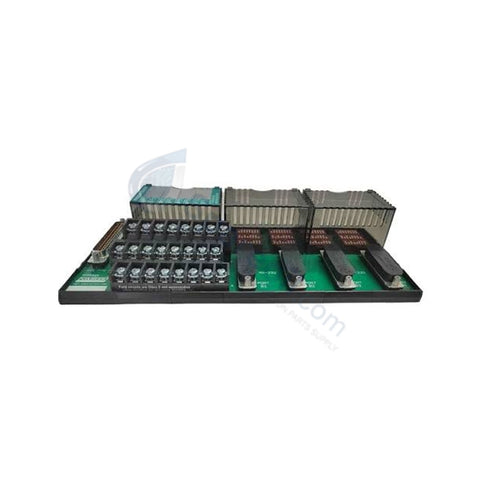

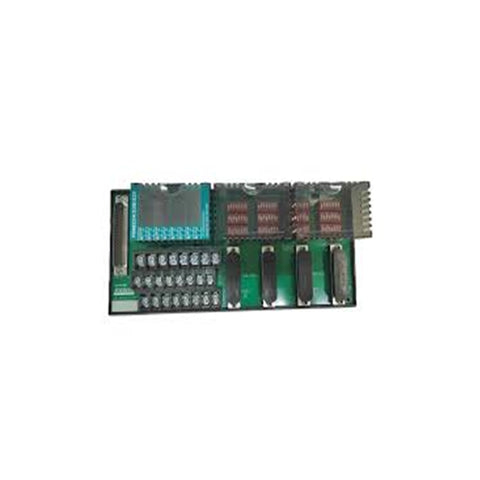

وحدة تجميع إنهاء Foxboro P0926PA I/A Series
$99.00
$199.00

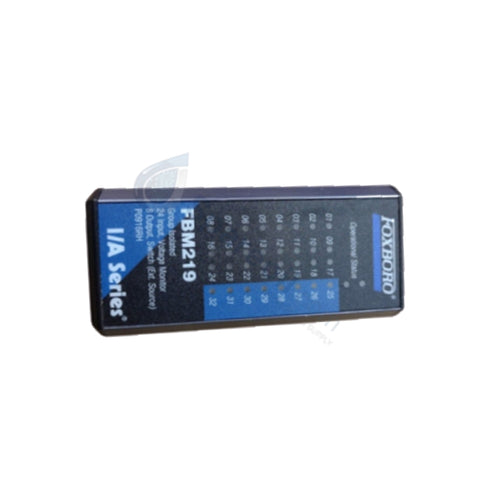

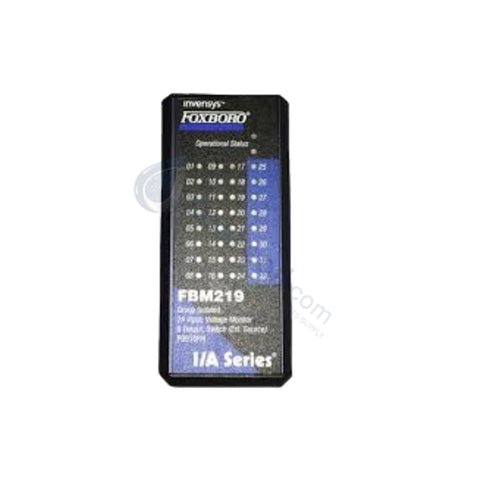

P0916RH وحدة تجميع إنهاء سلسلة Foxboro I/A طراز FBM219
$99.00
$199.00

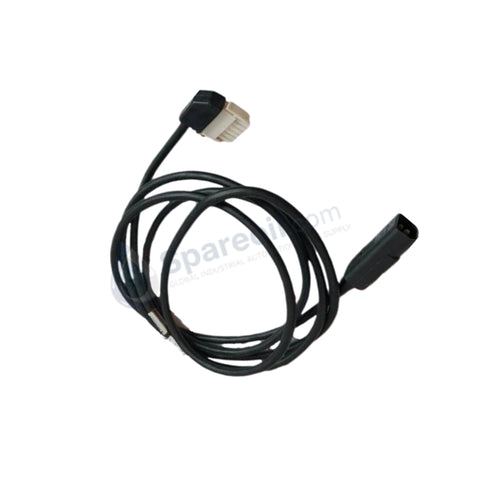

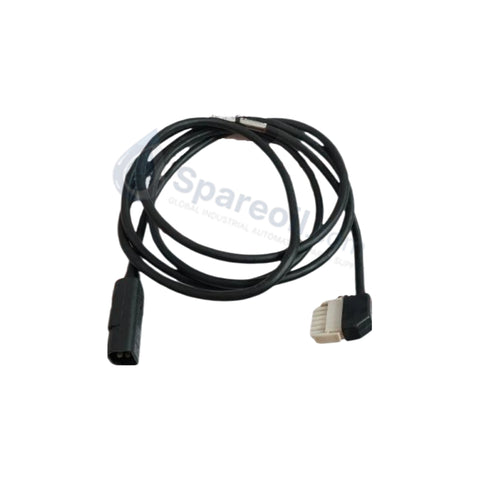

وحدات مجمع الإنهاء من سلسلة Foxboro I/A طراز AD206HQ
$99.00
$199.00

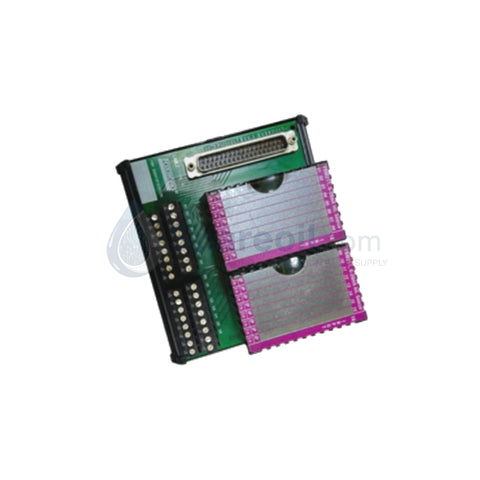

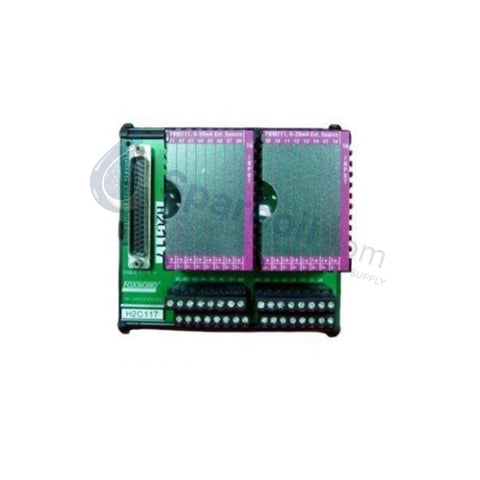

وحدات الإخراج المعزول من سلسلة P0916NB فوكسبرو I/A
$99.00
$199.00
وحدات جهاز الإرسال الذكي Evo طراز Foxboro P0901XT-02
$99.00
$199.00
P0700HU مجمعات إنهاء كابلات فوكسبورو آي/إيه سيريز
$99.00
$199.00
وحدات الطاقة الصناعية من سلسلة Foxboro P0918HU I/A
$99.00
$199.00
كابلات إنهاء من النوع 4 من سلسلة فوكسبورو I/A طراز P0931RU
$99.00
$199.00

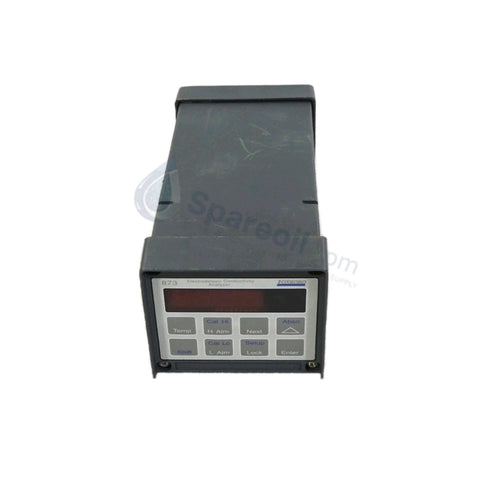

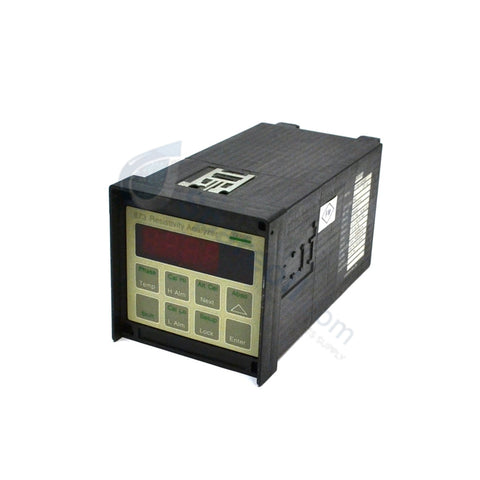

873EC-BIPFGZ أجهزة تحليل الموصلية من سلسلة Foxboro 873EC
$99.00
$199.00

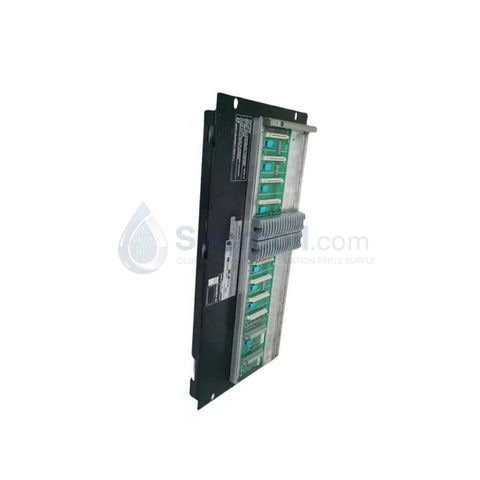

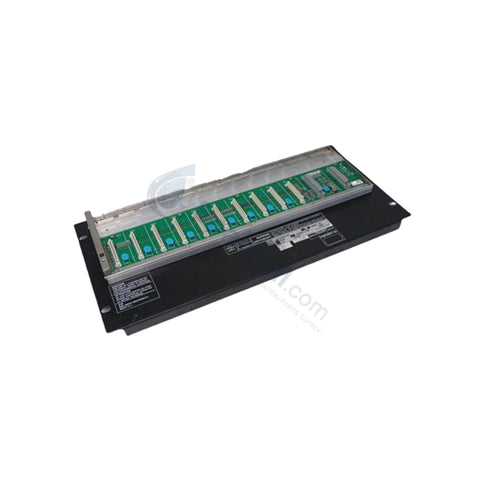

وحدات واجهة العقدة (ANR10D-423 S1 Yokogawa CENTUM CS/VP)
$99.00
$199.00
وحدة الاتصال التسلسلي Modbus YOKOGAWA ALR121-S00 S1
$99.00
$199.00

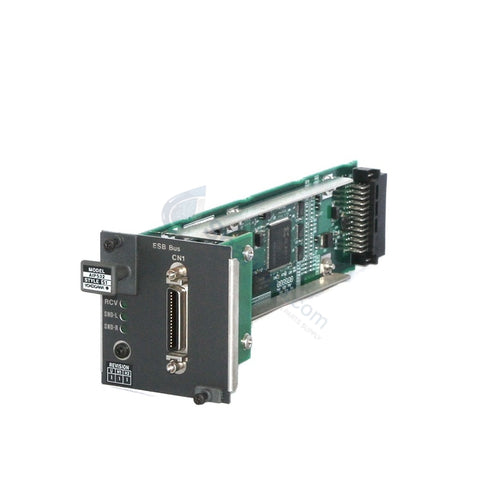

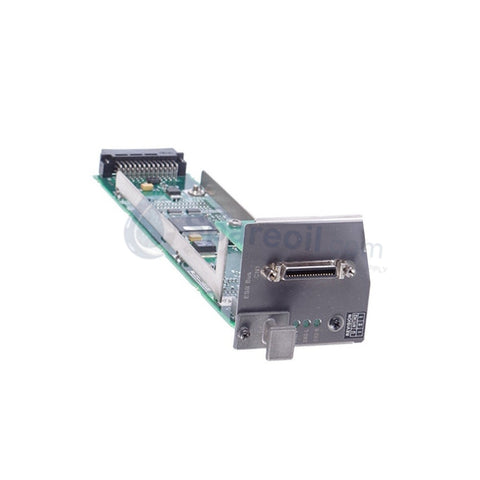

AIP532-S1 وحدة قارن ناقل ESB من YOKOGAWA CENTUM VP
$99.00
$199.00

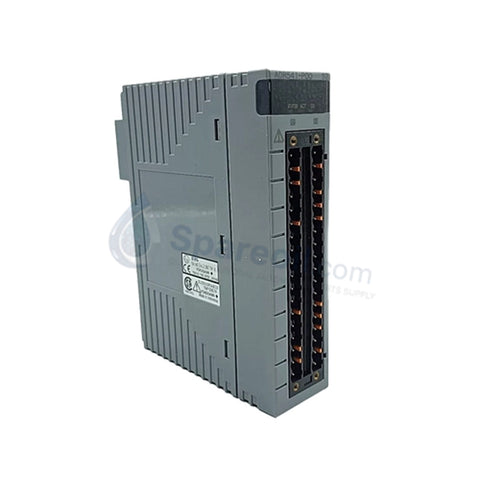

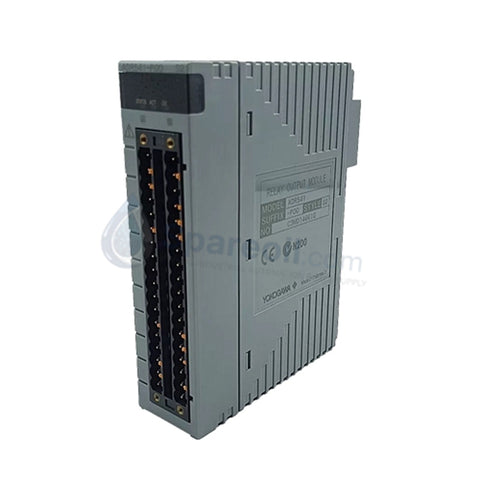

وحدة الإخراج التماثلي YOKOGAWA ADR541-P00 S2 CENTUM VP
$99.00
$199.00
وحدة اتصال الفيلدبص ALF111-S00 S1 يوكوجاوا
$99.00
$199.00

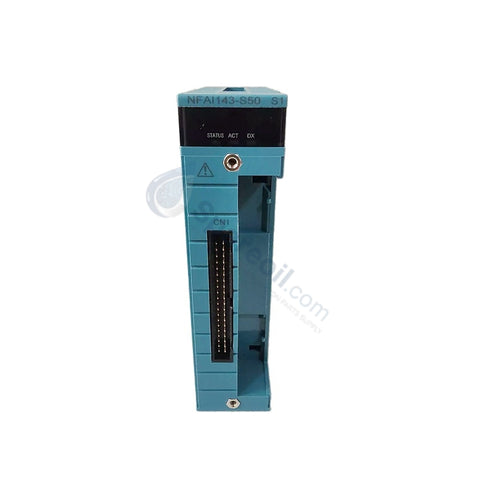

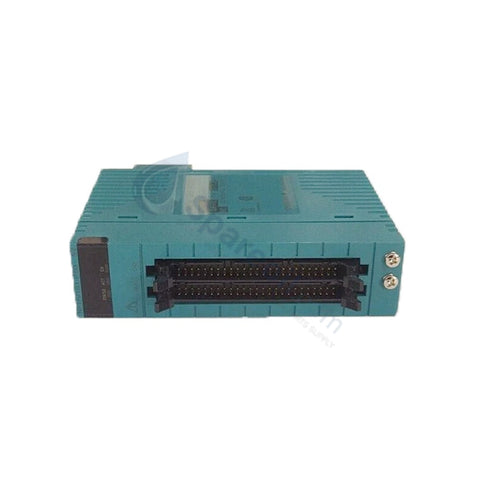

وحدة إدخال تناظري YOKOGAWA NFAI143-S50 S1 CENTUM VP
