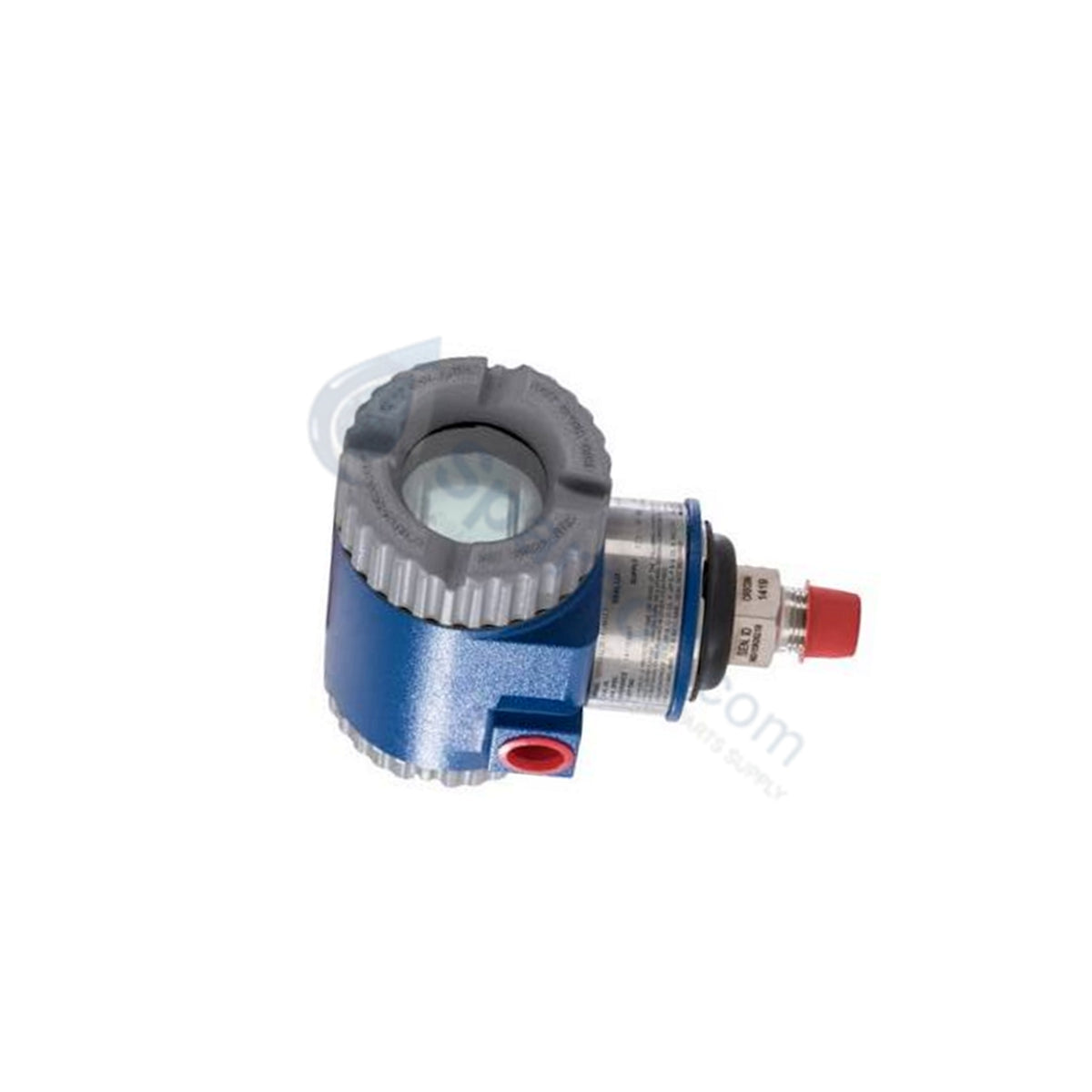

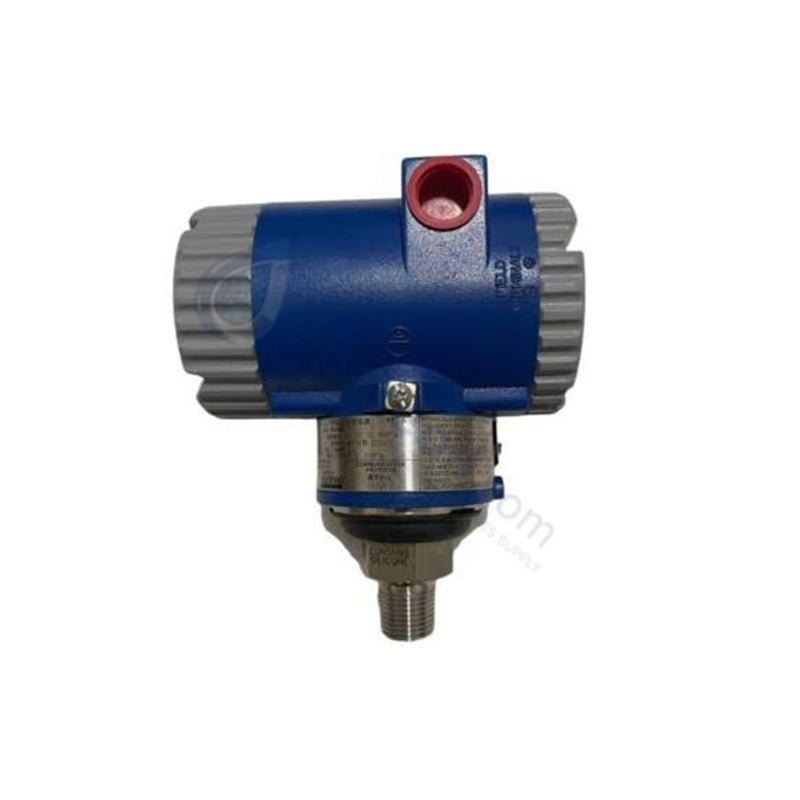

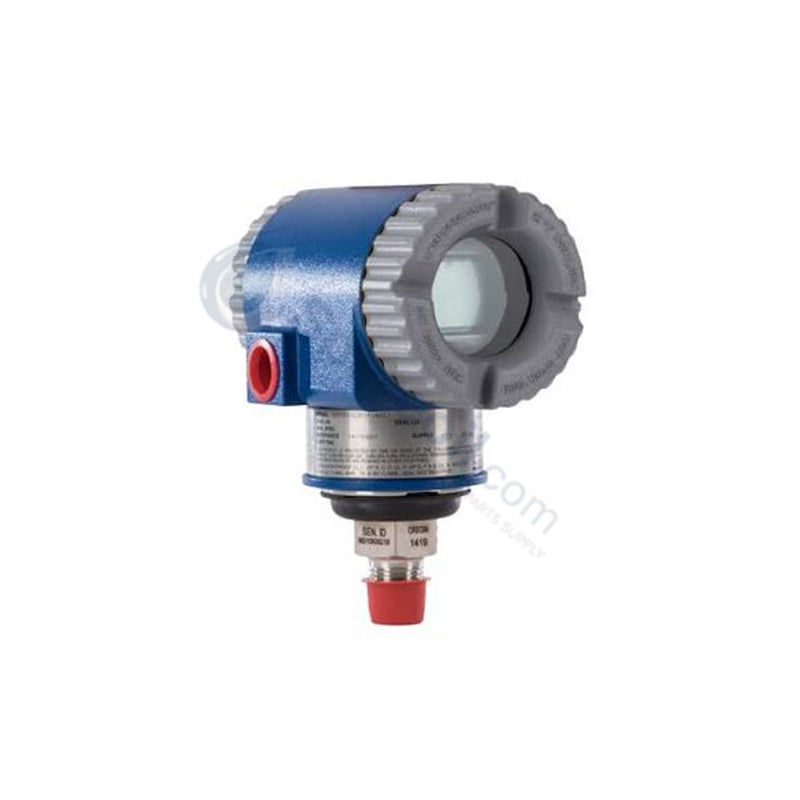

جهاز إرسال ضغط ذكي من سلسلة Foxboro IGP10-A22E1F-M2T I/A

يُعدّ Foxboro IGP10-A22E1F-M2T، والمعروف أيضًا بجهاز إرسال الضغط الذكي IGP10، مكوّنًا مخصصًا للأجهزة لقياس ضغط العملية مباشرة ضمن شبكات Foxboro I/A Series DCS. يقوم جهاز الإرسال بالاستشعار المحلي ويحوّل ضغط السائل إلى تيارات حلقات تناظرية قياسية وبروتوكولات HART رقمية.

مواصفات الجهاز

المعلمة المواصفات
النموذج IGP10-A22E1F-M2T
العلامة التجارية Foxboro (Schneider Electric)
المنشأ الولايات المتحدة الأمريكية
الوزن 1.8 كجم
الأبعاد ملف تعريف جهاز إرسال مقياس الضغط القياسي
درجة حرارة التشغيل -40 درجة مئوية إلى +85 درجة مئوية
استهلاك الطاقة يُشغَّل بواسطة الحلقة عبر مصدر طاقة خارجي
جهد الإمداد 10.5 فولت تيار مستمر إلى 42 فولت تيار مستمر
إشارة الخرج 4-20 مللي أمبير تيار مستمر تناظري مع بروتوكول HART
حدود مدى الضغط 0.7 ميجا باسكال إلى 21 ميجا باسكال (100 رطل لكل بوصة مربعة إلى 3000 رطل لكل بوصة مربعة)
وصلة العملية 1/2 NPT خارجي، 1/4 NPT داخلي
دقة القياس +/-0.1% من المدى المعاير
تصنيف الغلاف NEMA 4X / IP66

تكامل بروتوكول حلقة HART 4-20 مللي أمبير

يتكامل IGP10-A22E1F-M2T مباشرة في حلقات الأجهزة ثنائية الأسلاك الموجودة باستخدام بروتوكول حلقة HART 4-20 مللي أمبير القياسي. يقوم جهاز الإرسال بتراكب إشارات مفتاح تبديل التردد الرقمية (FSK) على حلقة التيار التناظرية دون تغيير إشارة القياس 4-20 مللي أمبير. تتيح هذه البنية نقل المتغير الأساسي في الوقت الفعلي بشكل مستمر جنبًا إلى جنب مع بيانات إدارة الأصول الرقمية، مما يسمح بتكوين المعلمات عن بُعد، واستقصاء حالة التشخيص، ومعايرة النطاق الديناميكي عبر نفس زوج الأسلاك المادية.

الأسئلة الشائعة

س: ما هو نطاق إمداد الطاقة المطلوب عبر أطراف الحلقة؟

ج: يعمل جهاز الإرسال على نطاق طاقة حلقة من 10.5 فولت تيار مستمر إلى 42 فولت تيار مستمر عبر كتلة الأطراف. يجب أن يحافظ جهد التشغيل على توافق كافٍ للتعامل مع مقاومة الحلقة الكلية، بما في ذلك أسلاك المجال ومقاومة مودم HART البعيد.

س: كيف يتم تنفيذ التكوين المحلي بواسطة الأزرار على الوحدة؟

ج: تستخدم الوحدة وحدة LCD محلية اختيارية مع أزرار مدمجة خلف غطاء الشاشة. يمكن للفنيين الميدانيين التنقل في القائمة الداخلية لضبط نقاط الصفر والمدى دون مقاطعة استمرارية الحلقة الحالية أو الحاجة إلى جهاز اتصال محمول خارجي.

س: ما هو حجم وصلة العملية المتكاملة في جسم المستشعر؟

ج: تتميز واجهة العملية القياسية بكتلة توصيل من الفولاذ المقاوم للصدأ 316L مقطوعة بخيط خارجي 1/2 NPT وخيط داخلي 1/4 NPT للتركيب المباشر على أنابيب الدفع أو أنظمة المشعبات.

إرشادات التركيب الميداني

اتبع إجراءات التركيب الميداني الأساسية هذه لضمان دقة الإشارة وسلامتها الميكانيكية على المدى الطويل:

  1. ثبّت جهاز الإرسال بإحكام باستخدام مجموعة دعامات الفولاذ المقاوم للصدأ (خيار M2) المرفقة بقاعدة أنبوب قياسية 2 بوصة أو سطح مستوٍ.
  2. اربط وصلة العملية في المشعب أو الصنبور باستخدام مانع تسرب الخيوط المناسب، مع ضمان 5 وصلات NPT كحد أدنى لتكوين ختم محكم للضغط.
  3. مرّر أسلاك المجال عبر مداخل الكابلات 1/2 NPT على جانبي الغلاف، مكونًا حلقة تنقيط لمنع تراكم الرطوبة بالقرب من كتلة الأطراف.
  4. أرضِ درع الكابل الكلي عند طرف رف نظام التحكم فقط لمنع حلقات الأرض التي يمكن أن تشوه إشارة 4-20 مللي أمبير.
  5. أغلق جميع مداخل الكابلات غير المستخدمة بسدادات معدنية ملولبة معتمدة للحفاظ على تصنيف الحماية من التوغل IP66 / NEMA 4X.
