P0914SY وحدة الإدخال/الإخراج التناظرية المعزولة من Foxboro

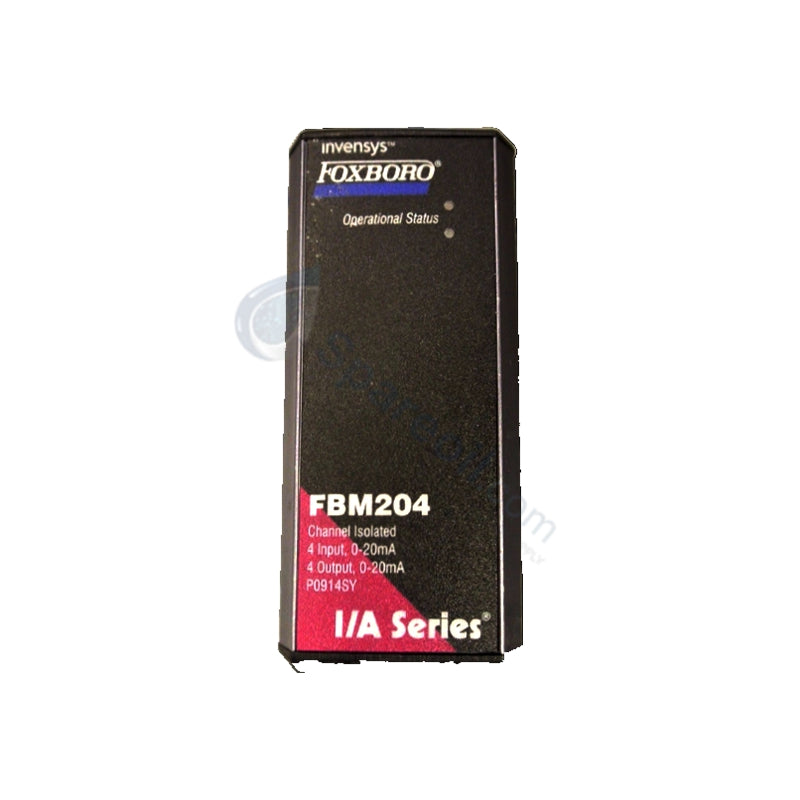

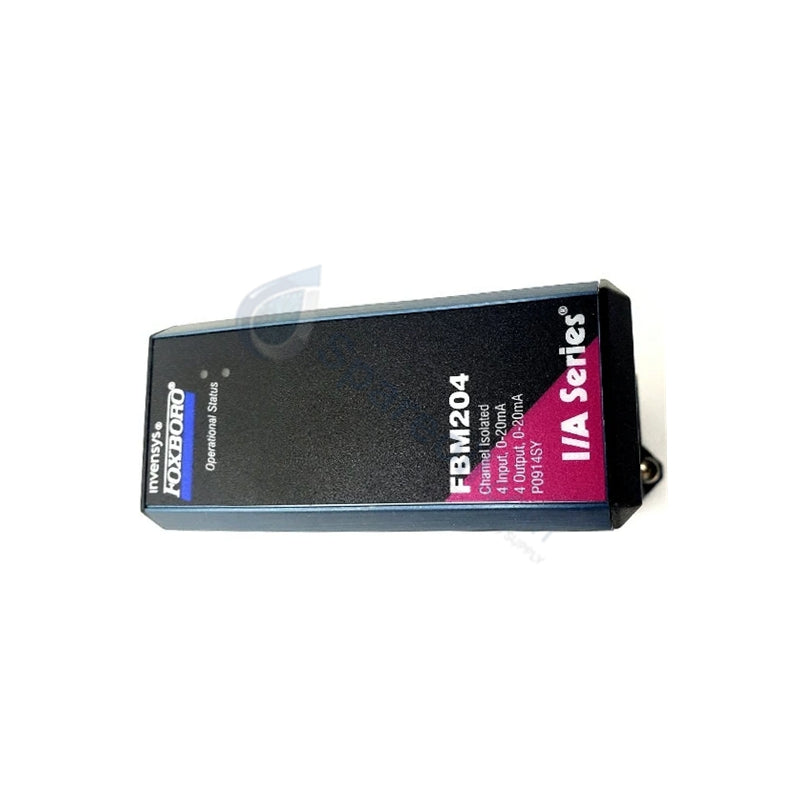

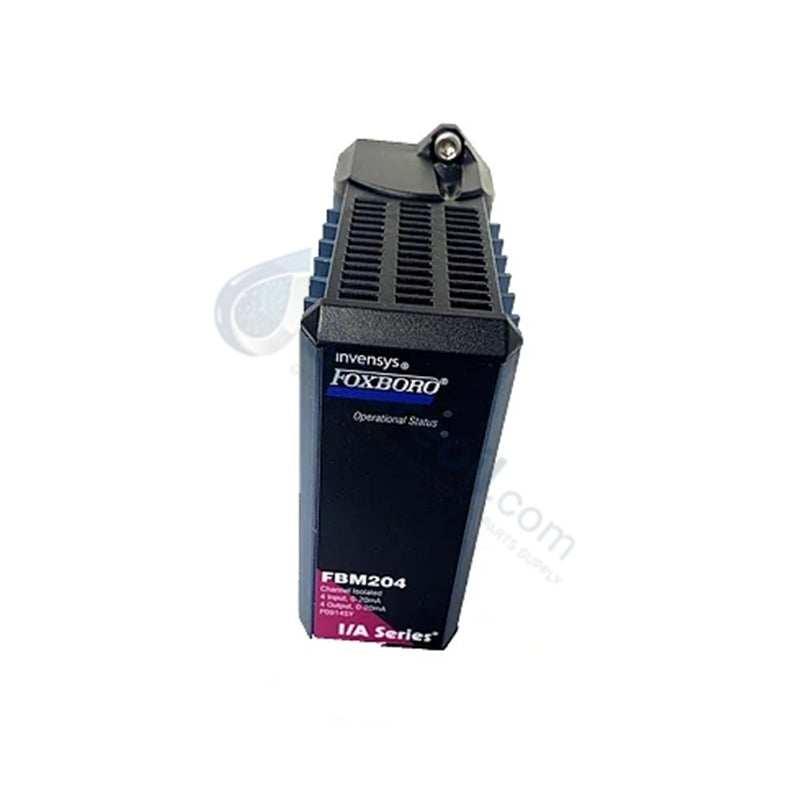

وحدة الإدخال/الإخراج التناظري المعزولة من سلسلة Foxboro P0914SY FBM204 I/A

وحدة الإدخال/الإخراج التناظري المعزولة من سلسلة Foxboro P0914SY FBM204 I/A

التوفر: 10 متوفر في المخزون

وحدة الإدخال/الإخراج التناظري المعزولة Foxboro P0914SY FBM204 تعمل الوحدة Foxboro P0914SY، المصنفة أيضًا باسم وحدة الإدخال/الإخراج التناظري المعزولة FBM204، كمكون...

رمز المنتج: P0914SY

Manufacturer: Foxboro
Product No.: P0914SY
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال/الإخراج التناظري المعزولة Foxboro P0914SY FBM204

تعمل الوحدة Foxboro P0914SY، المصنفة أيضًا باسم وحدة الإدخال/الإخراج التناظري المعزولة FBM204، كمكون أجهزة مخصص لمعالجة إشارات المجال عالية الدقة ضمن شبكات Foxboro I/A Series DCS. مزودة بأربعة مدخلات تناظرية معزولة وأربعة مخارج تناظرية معزولة تعمل عبر نطاق حلقة تيار مستمر من 0 إلى 20 مللي أمبير، تقوم هذه الوحدة بتحويل قياسات الحلقات الفيزيائية المستمرة مباشرة إلى قياس عن بعد رقمي لتنفيذ المعالج.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	P0914SY (FBM204)
العلامة التجارية	فوكسبورو (إنفينسيس / شنايدر إلكتريك)
الأصل	الولايات المتحدة الأمريكية
الوزن	2.0 كجم (وزن الشحن)
الأبعاد	غلاف لوحة أساسية قياسية من سلسلة Foxboro 200
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	تعمل بالتيار الكهربائي من اللوحة الأساسية
توافق النظام	هندسة Foxboro I/A Series DCS
قنوات الإدخال	4 قنوات إدخال تناظري معزولة (0 إلى 20.4 مللي أمبير تيار مستمر اسمي)
قنوات الإخراج	4 قنوات إخراج تناظري معزولة (0 إلى 20 مللي أمبير تيار مستمر)
مقاومة الإدخال	61.5 أوم اسمي
أقصى حمل إخراج	750 أوم
تحويل A/D	مستقل Sigma-Delta لكل قناة
دقة القناة	+/-0.03% من المدى
تأخير المعالجة	30 مللي ثانية كحد أقصى
نسبة الرفض	CMRR > 100 ديسيبل عند 50/60 هرتز؛ NMRR > 95 ديسيبل عند 50/60 هرتز
مدى الرطوبة	5% إلى 95% رطوبة نسبية، غير متكثفة
مستوى الحماية	تجميع لوحة الدوائر المطبوعة (PCB) مغطاة بطبقة واقية
التركيب	تركيب على سكة DIN / واجهة لوحة أساسية للحافلة الميدانية
الشهادات	توافق CE، UL، CSA

عزل التحكم في العملية وسلامة الإشارة

تدمج الوحدة Foxboro P0914SY عزلًا مخصصًا من قناة إلى قناة عبر بنوك الإدخال والإخراج للقضاء على الاختلافات المحتملة بين نقاط تأريض أجهزة المجال. تعمل مع محولات A/D مستقلة من نوع Sigma-Delta لكل قناة، تقوم الوحدة بتصفية التداخل الشديد عالي التردد على أسلاك بروتوكول حلقة HART من 4-20 مللي أمبير مع منع انتشار ضوضاء الوضع المشترك إلى اللوحة الخلفية للنظام. تحمي المكونات الداخلية المطلية بالطلاء الواقي دوائر القياس منخفضة التيار من العناصر التآكلية المحمولة جوًا والرطوبة المحيطة.

الأسئلة المتداولة

س: هل يؤدي استبدال وحدة P0914SY إلى قطع الاتصالات عبر فتحات اللوحة الأساسية المجاورة؟

ج: تدعم الوحدة التبديل السريع المباشر على اللوحات الأساسية القياسية من سلسلة Foxboro 200، مما يسمح بالاستخراج والإدخال الفعلي دون قطع الطاقة أو اتصالات الحافلة الميدانية لوحدات الإدخال/الإخراج المجاورة.

س: كيف تحمي بنية عزل القناة حلقات التحكم DCS المتصلة؟

ج: يحافظ كل مسار إدخال وإخراج على عزل كهربائي جلفاني ووظيفي، مما يعزل الدوائر القصيرة الخاصة بالقناة أو ارتفاعات الجهد العالية في المجال إلى القناة الفردية دون الإضرار بالحلقات المجاورة أو عمليات المعالج المضيف.

إرشادات التثبيت الميداني

تثبيت اللوحة الأساسية: قم بمحاذاة غطاء الوحدة مع الفتحة المختارة على اللوحة الأساسية من السلسلة 200. اضغط بقوة حتى تثبت مشابك موصل اللوحة الخلفية الوحدة في مكانها، ثم قم بتثبيت المسمار المحتجز.
توصيل الأسلاك الإشارة: قم بتوصيل موصلات حلقات الإدخال والإخراج بأطراف التجميع المطابقة. حافظ على خطوط الإشارة مفصولة عن خطوط طاقة التيار المتردد للحفاظ على أداء رفض الوضع المشترك العالي.
تأريض الدرع: قم بتأريض أسلاك صرف الكابل الميداني عند سكة تأريض الخزانة. تأكد من أن دروع القنوات الفردية تظل معزولة عند طرف المستشعر لمنع تيارات التأريض المتداولة عبر حلقة القياس.
