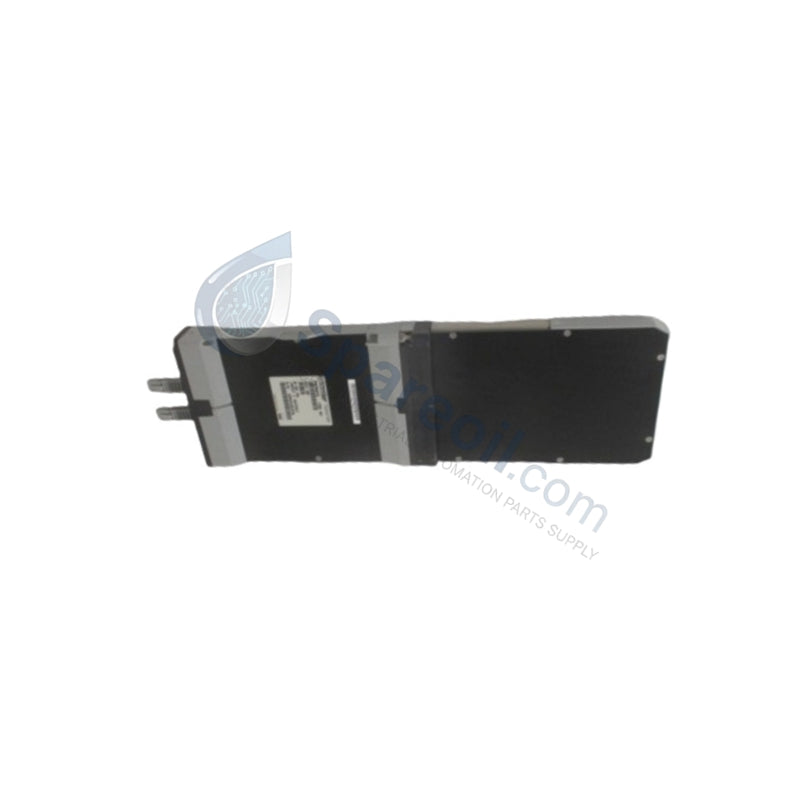

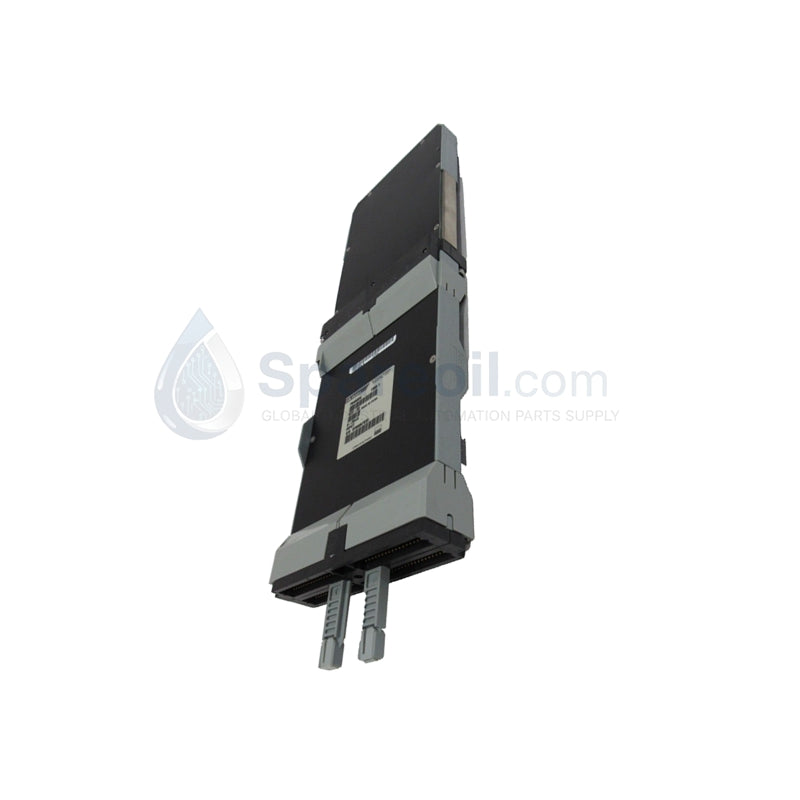

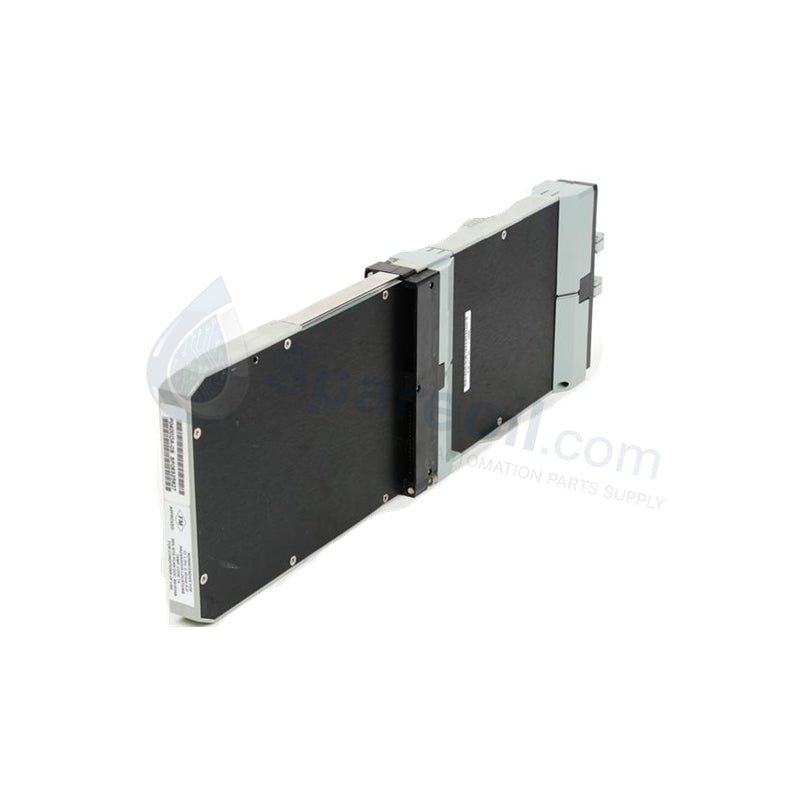

وحدة واجهة Foxboro P0400YE-0J I/A Series
تعمل وحدة الواجهة Foxboro P0400YE-0J، والمدرجة أيضًا في الكتالوج باسم وحدة واجهة الإدخال/الإخراج P0400YE، كمكون أجهزة مخصص لتحويل الإشارات عالية الدقة وإنهاء الأسلاك ضمن شبكات Foxboro I/A Series DCS. تقوم بتكييف وتوجيه الإشارات عبر أربع قنوات إدخال تناظرية 0-20 مللي أمبير وأربع قنوات إخراج تناظرية 0-20 مللي أمبير بدقة 16 بت ووقت استجابة أقل من 100 مللي ثانية. تحافظ الوحدة على عزل جلفاني بين موصلات المجال ومنطق النظام الداخلي للحفاظ على سلامة الإشارة عبر حلقات التحكم في العملية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | P0400YE-0J |
| العلامة التجارية | Foxboro (Schneider Electric) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | بصمة وحدة I/A Series القياسية |
| الأبعاد | بصمة تثبيت Foxboro I/A Series القياسية |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية |
| استهلاك الطاقة | تعمل عبر مصدر طاقة 24 فولت تيار مستمر (±10%) |
| القنوات المدعومة | 4 مداخل تناظرية / 4 مخارج تناظرية (0-20 مللي أمبير) |
| الدقة | 16 بت |
| الدقة | ±0.1% من النطاق الكامل |
| وقت الاستجابة | < 100 مللي ثانية |
| العزل | عزل جلفاني بين أسلاك المجال والمنطق |
| التثبيت | قضيب DIN قياسي 35 مم أو لوحة أساسية |
بروتوكول حلقة 4-20 مللي أمبير HART وعزل قناة لقناة
تعالج وحدة Foxboro P0400YE-0J حلقات تيار 0-20 مللي أمبير وحلقات تيار 4-20 مللي أمبير القياسية بدقة رقمية مدمجة 16 بت لدعم اكتساب بيانات متغيرات العملية في الوقت الفعلي. تحمي مسارات العزل الجلفاني الداخلية مكونات اللوحة الخلفية الحساسة من عابرات المجال الصناعي، مما يزيل تداخل تيار حلقة التأريض عبر رفوف الإدخال/الإخراج عالية الكثافة. يحافظ هذا الهيكل العازل على قمع الضوضاء الشائعة عالية الأداء ونقل الإشارة الدقيق بين أجهزة المجال ووحدات FBM المضيفة المقترنة.
الأسئلة المتكررة
س: هل تتطلب وحدة P0400YE-0J طاقة خارجية 24 فولت تيار مستمر لتشغيل القنوات التناظرية؟
ج: نعم، تعمل الوحدة من مصدر طاقة خارجي 24 فولت تيار مستمر (تفاوت تشغيل ±10%) لتشغيل الدوائر المنطقية الداخلية وتشغيل حلقات التيار 0-20 مللي أمبير.
س: ما هي سرعة ودقة تحويل ADC لقنوات الإدخال والإخراج؟
ج: تتميز المحولات المدمجة بدقة 16 بت مع تصنيف دقة ±0.1% من النطاق الكامل وتنفذ دورات تحديث الإشارة في أقل من 100 مللي ثانية.
إرشادات التركيب الميداني
قم بتثبيت هيكل الوحدة عموديًا على سكة DIN قياسية مقاس 35 مم أو قم بتثبيته مباشرة على لوحة أساسية داخل خزانة حماية بتصنيف IP54. تأكد من وجود مسافة خلوص لا تقل عن 50 مم فوق وتحت الغطاء للسماح بتبريد هواء الحمل الحراري غير المقيد ضمن نطاق درجة حرارة التشغيل من 0 إلى +60 درجة مئوية.
قم بتوجيه خطوط الإشارة التناظرية منخفضة الجهد في صواني كابلات منفصلة بعيدًا عن خطوط توزيع الطاقة عالية الجهد لتقليل الاقتران الكهرومغناطيسي. قم بإنهاء توصيلات المجال باستخدام موصلات نحاسية من 18 إلى 22 AWG متصلة بكتل طرفية قابلة للإزالة، مع التأكد من إحكام ربط أطراف البراغي وفقًا لمواصفات الشركة المصنعة. قم بتوصيل دروع تصريف الكابلات بقضيب التأريض الرئيسي للوحة عند نقطة واحدة لضمان عزل جلفاني كامل وأداء رفض الضوضاء.
