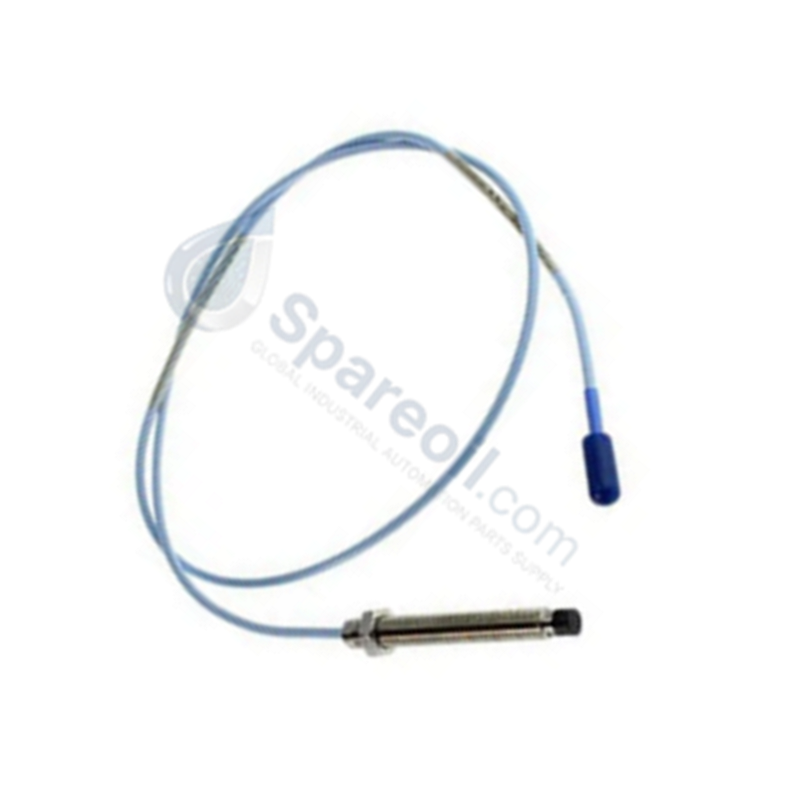

يُعد Bently Nevada 330102-00-12-10-02-05 المسبار الأساسي للتقارب 330102 المستخدم لتنفيذ مراقبة الاهتزاز والإزاحة عبر أنظمة محولات 3300 XL. تعتمد الوحدة على توليد تيار إيدي (تيار دوامي) لإنشاء حلقة كهربائية مستمرة وغير متصلة تتناسب مع المسافة المادية بين وجه المسبار والمنطقة المستهدفة المرصودة.
تفكيك اللاحقة ومصفوفة النموذج
- 330102: بادئة النموذج الأساسي التي تمثل تكوين مسبار التقارب 3300 XL 8 مم بخيط 3/8-24 UNF ودرع مدمج.
- -00: خيار الطول غير المسنن، يشير إلى 0.0 بوصة.
- -12: خيار طول العلبة الكلي، يشير إلى 1.2 بوصة.
- -10: خيار الطول الكلي، يمثل مسار اتصال متكامل بطول 1.0 متر (3.3 قدم).
- -02: موصل ClickLoc متحد المحور مصغر مع تكوين كابل مدرع قياسي.
- -05: خيار موافقة وكالات متعددة يصدق على الامتثال لمتطلبات CSA وATEX وIECEx للمواقع الخطرة.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| النموذج | 330102-00-12-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | قطر طرف المسبار 8 مم، غلاف بخيط 3/8-24 UNF |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | يتم استخلاصه مباشرة من حلقة Proximitor الخارجية المتصلة |
| مادة طرف المسبار | بولي فينيلين سلفيد (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| درع الكابل | درع واقي مرن مدمج فوق الكابل القياسي |
| نوع الموصل | موصل ClickLoc متحد المحور مصغر |
المراقبة الميكانيكية والسمات الفنية لـ TSI
يعتمد عنصر المحول على إرسال RF عالي التردد لتنفيذ قياس مسبار تيار إيدي (تيار دوامي) الصحيح مقابل أهداف الصلب القياسية. لتحقيق دقة إخراج موثوقة خالية من التشوه المكاني، يجب إكمال التحقق الرسمي من جهد الفجوة عند التثبيت الفعلي، مما يؤدي إلى دفع الأساس الكهربائي الثابت إلى قيمة مستهدفة تبلغ -10 VDC داخل مركز مغلف المعايرة الخطي. يضمن هذا التحديد الدقيق أن يسجل المسبار بدقة الانحرافات الميكانيكية تحت ديناميكيات الدوار عالية السرعة. علاوة على ذلك، تعمل حدود الكابل المدرع على تحسين قمع التداخل عند وجود مسارات إشارة متعددة داخل حاويات ميكانيكية متطابقة أو قنوات سلكية.
الأسئلة المتداولة
س: كيف يؤثر خيار الدرع المدمج على نصف قطر الانحناء الميكانيكي لمجموعة الكابلات؟
ج: يزيد الدرع المصنوع من الفولاذ المقاوم للصدأ من الحماية الميكانيكية ولكنه يحدد قيودًا صارمة على الحد الأدنى لنصف قطر الانحناء يبلغ 25.4 مم (1.0 بوصة). قد يؤدي ثني الطبقة المدرعة تجاوز هذا الحد إلى تشوه دائم للكابل المحوري الداخلي، مما يغير مقاومة الحلقة.
س: هل مادة طرف المسبار المصنوعة من بولي فينيلين سلفيد (PPS) متوافقة مع البيئات الكيميائية المسببة للتآكل؟
ج: نعم، تُظهر مادة طرف PPS مقاومة كيميائية عبر مجموعة واسعة من مواد التشحيم والمذيبات الصناعية ضمن نطاق درجة الحرارة المقدرة من -51 درجة مئوية إلى +177 درجة مئوية.
س: ما هو الإجراء المطلوب إذا تعرض موصل ClickLoc لتلوث بالسوائل قبل التجميع النهائي؟
ج: يجب شطف الموصل بمنظف تلامس كهربائي خالٍ من الزيت وتجفيفه تمامًا بالهواء المضغوط. يتسبب الرطوبة المتبقية أو الزيت عند الوصلة المحورية في تغيير خصائص ضبط RF للحلقة.
إرشادات التثبيت الميداني
- تحقق من أن فتحة التثبيت تحتوي على خيوط 3/8-24 UNF متطابقة وخالية من أي حطام معدني أو رقائق قطع.
- قم بلف المسبار في موقع التثبيت الملولب باليد. لا تستخدم أدوات على الجزء المدرع أو منطقة طرف المسبار أثناء الإدخال.
- استخدم مقياس فولت رقمي على كتلة أطراف مستشعر Proximitor لقراءة جهد الفجوة DC أثناء الضبط المادي.
- قم بتدوير جسم المسبار حتى يسجل التحقق من جهد الفجوة الهدف الأساسي الاسمي البالغ -10 VDC، مما يؤكد أن المسبار ضمن نطاقه الخطي.
- أحكم ربط صامولة تثبيت الغلاف بإحكام مقابل لوحة التثبيت لتثبيت الموضع. قم بلف واجهة موصل ClickLoc بشريط عزل ذاتي الانصهار لعزل الحلقة عن التأريض الهيكلي.
