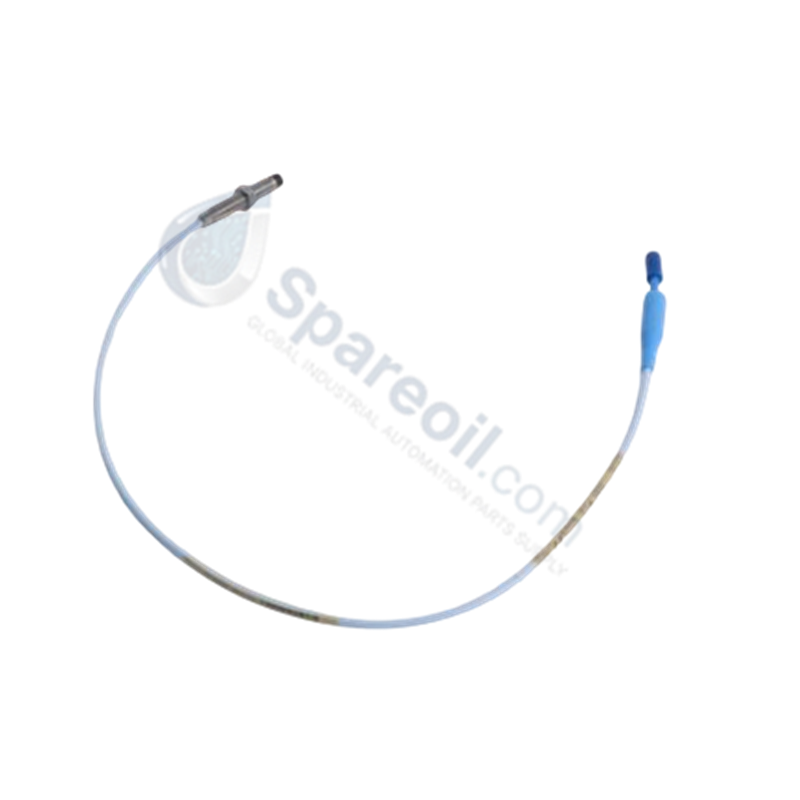

تم تكوينه لقياس الإزاحة بدون تلامس في الآلات الدوارة، ويوفر Bently Nevada 330101-00-55-05-02-05 (مجس التقارب 8 مم 330101) تنفيذ إشارة مادية مباشرة عبر دائرة حث التيار الدوامي.
تفكيك اللاحقة ومصفوفة النموذج
| الخيار | الوصف |
|---|---|
| 330101 | مجس 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع |
| 00 | خيار الطول غير المسنن: 0.0 بوصة |
| 55 | خيار طول العلبة الكلي: 5.5 بوصة |
| 05 | خيار الطول الكلي: 0.5 متر |
| 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| 05 | موافقة الوكالة: CSA، ATEX، IECEx |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330101-00-55-05-02-05 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | طول العلبة 5.5 بوصة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | خامل (يعمل بواسطة Proximitor) |
| مادة رأس المجس | سلفيد البوليفينيلين (PPS) |
| مادة العلبة | فولاذ مقاوم للصدأ AISI 303/304 |
المراقبة الميكانيكية وديناميكيات الدوار
يعمل المجس كمحولات أساسية لمراقبة اهتزاز الدوار وموقعه. يتطلب التنفيذ السليم الالتزام الصارم بمعايرة مجس التيار الدوامي؛ يجب الحفاظ على حساسية الخرج عند 7.87 فولت/مم (200 ملي فولت/ميل) عند ربطه بمستشعر Proximitor متوافق من طراز 3300 XL. أثناء التثبيت، يجب التحقق من جهد الفجوة مقابل الهدف القياسي -10 فولت تيار مستمر عند النطاق الخطي الأوسط. يجب على المشغلين ضمان قمع التداخل عن طريق الحفاظ على مسافة كافية بين المجسات المتجاورة لمنع التداخل الكهرومغناطيسي داخل حلقة المحول، مما يضمن تحليلًا دقيقًا لديناميكيات الدوار.
الأسئلة المتكررة
س: هل يدعم مجس 330101 التبديل السريع أثناء تشغيل الجهاز؟
ج: المجس نفسه هو عنصر استشعار سلبي. على الرغم من إمكانية استبداله أثناء الصيانة، فإن التبديل السريع للاتصال عند طرف مستشعر Proximitor يتطلب التعامل الدقيق مع الإشارة المحورية لمنع التغيرات الكهربائية من إحداث إشارات خاطئة في نظام المراقبة.
س: كيف يؤثر موصل ClickLoc على سلامة الإشارة؟
ج: تم تصميم موصل ClickLoc المحوري المصغر لتوفير اتصال آمن ومنخفض المعاوقة يقلل من ضعف الإشارة. من الأهمية بمكان التأكد من أن الموصل مثبت بالكامل وخالٍ من تسرب الزيت أو الرطوبة للحفاظ على مطابقة معاوقة النظام.
إرشادات التركيب الميداني
- تأكد من أن فتحة تثبيت المجس عمودية على سطح عمود الهدف لمنع أخطاء القياس.
- تحقق من توافق مادة الهدف مع معايرة المجس؛ يجب أن يكون التشطيب السطحي والنفاذية المغناطيسية ضمن مواصفات Bently Nevada.
- ثبت المجس بحد أدنى من 4 إلى 5 خيوط من التثبيت إذا كنت تستخدم صامولة قفل لتحقيق الاستقرار الهيكلي.
- وجه الكابلات المحورية بعيدًا عن خطوط الطاقة عالية الجهد لتقليل الضوضاء الكهرومغناطيسية المحفزة.
- استخدم ميكرومترًا معايرًا لتحديد الفجوة الميكانيكية، مع التأكد من أن القراءة النهائية تتوافق مع هدف التشغيل -10 فولت تيار مستمر عند خرج Proximitor.
