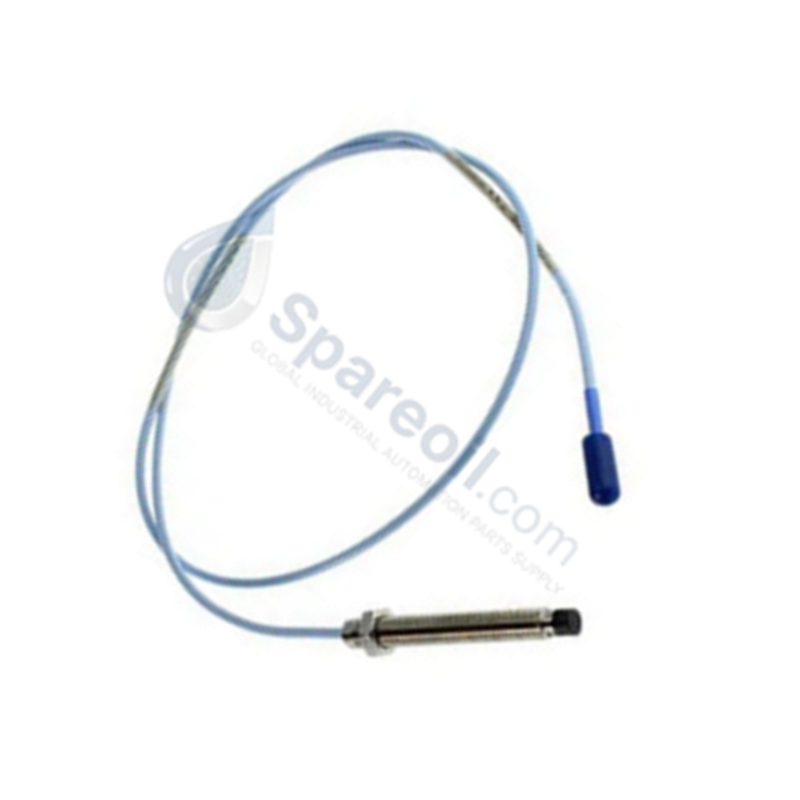

يعمل Bently Nevada 330101-00-55-10-02-05، المصنف أيضًا على أنه 330101 مسبار تقارب 8 مم، كمكون أجهزة مخصص لقياس الاهتزاز والموضع بدون تلامس ضمن أنظمة مراقبة ديناميكيات الدوار.
تفكيك اللاحقة ومصفوفة النموذج
| الخيار | الوصف |
|---|---|
| 330101 | مسبار 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع |
| 00 | طول غير مسنن: 0.0 بوصة |
| 55 | الطول الكلي للعلبة: 5.5 بوصة |
| 10 | الطول الكلي: 1.0 متر |
| 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| 05 | موافقة الوكالة: CSA, ATEX, IECEx |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330101-00-55-10-02-05 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | طول العلبة 5.5 بوصة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | غير فعال (يعمل بواسطة Proximitor) |
| مادة رأس المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة العلبة | فولاذ مقاوم للصدأ AISI 303/304 |
المراقبة الميكانيكية وديناميكيات الدوار
تستخدم سلسلة 330101 مبدأ التيار الدوامي لاكتشاف قرب الهدف الموصل. يلزم إجراء معايرة مناسبة للحفاظ على حساسية الخرج القياسية البالغة 7.87 فولت/مم (200 ملي فولت/ميل) التي يوفرها مستشعر Proximitor 3300 XL المطابق. أثناء التثبيت، يجب التحقق من جهد الفجوة مقابل هدف -10 فولت تيار مستمر في النطاق الخطي الأوسط لضمان استجابة خطية. تعتمد سلامة الإشارة على تقليل التداخل بين المجسات المتجاورة وضمان توافق سطح مادة الهدف مع مواصفات تصحيح المواد للحفاظ على بيانات اهتزاز الدوار الديناميكي الدقيقة.
الأسئلة المتداولة
س: هل يمكن تمديد طول الكابل البالغ 1.0 متر؟
ج: يجب أن يتطابق الطول الكلي للنظام (المسبار + كابل التمديد) مع معايرة مستشعر Proximitor (عادةً 5 أمتار أو 9 أمتار). إذا كان كابل المسبار 1.0 متر، فيلزم كابل تمديد مناسب بطول 4.0 أمتار للوصول إلى طول نظام يبلغ 5.0 أمتار.
س: ما هو شرط ربط الخيط أثناء التثبيت؟
ج: يلزم ربط ما لا يقل عن 4 إلى 5 أسنان لبيت المسبار لضمان الاستقرار الميكانيكي والتأريض المناسب في غلاف الماكينة.
إرشادات التثبيت الميداني
- تأكد من أن حامل المسبار صلب لتقليل تأثيرات الرنين في موقع المسبار.
- تحقق من أن الطول الكلي للنظام (المسبار بالإضافة إلى كابل التمديد) يتطابق مع معايرة مستشعر Proximitor (5 أمتار أو 9 أمتار).
- استخدم صامولة القفل المتوفرة لتأمين موضع المسبار؛ تأكد من إحكام صامولة القفل لمنع الارتخاء بسبب الاهتزاز الناتج عن الماكينة.
- قم بإجراء فحص فجوة على سطح المكتب باستخدام مقياس ميكرومتر معاير لتأكيد نقطة ضبط -10 فولت تيار مستمر قبل التثبيت الكامل في الماكينة.
- احمِ موصل ClickLoc من التلوث البيئي باستخدام قناة مناسبة أو صناديق توصيل.
