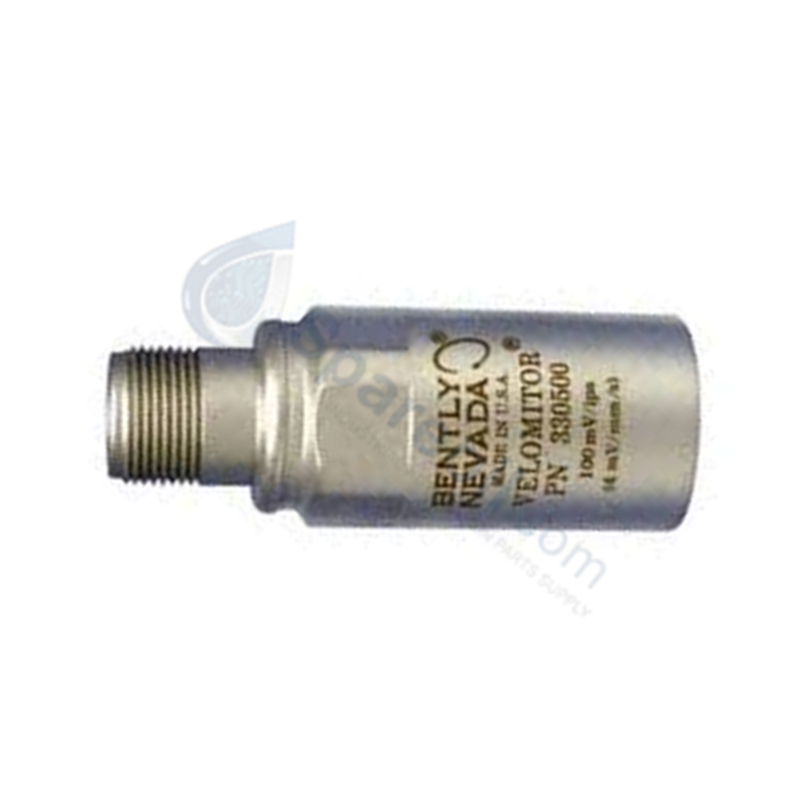

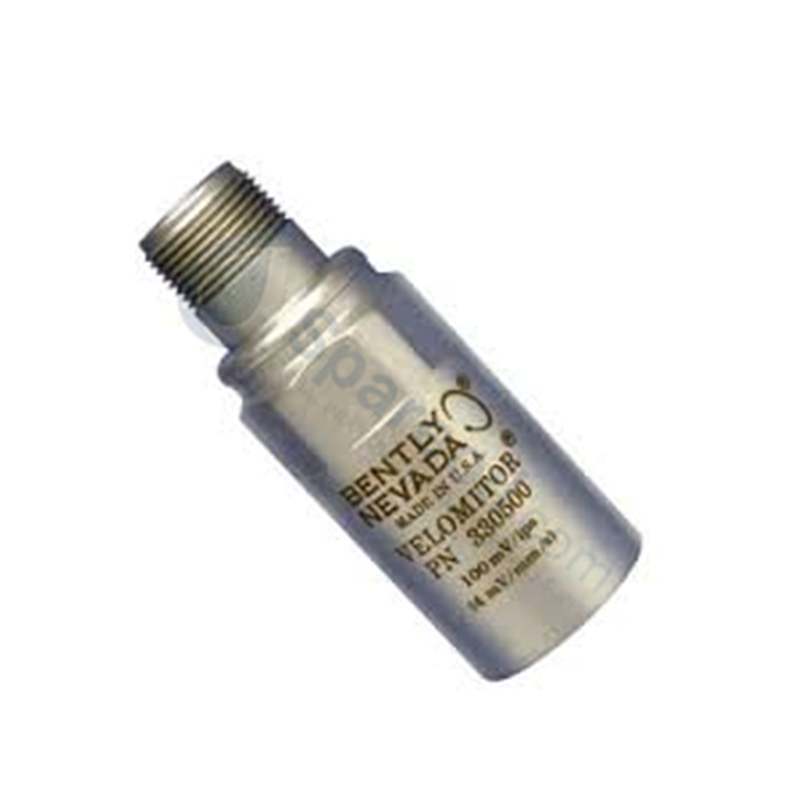

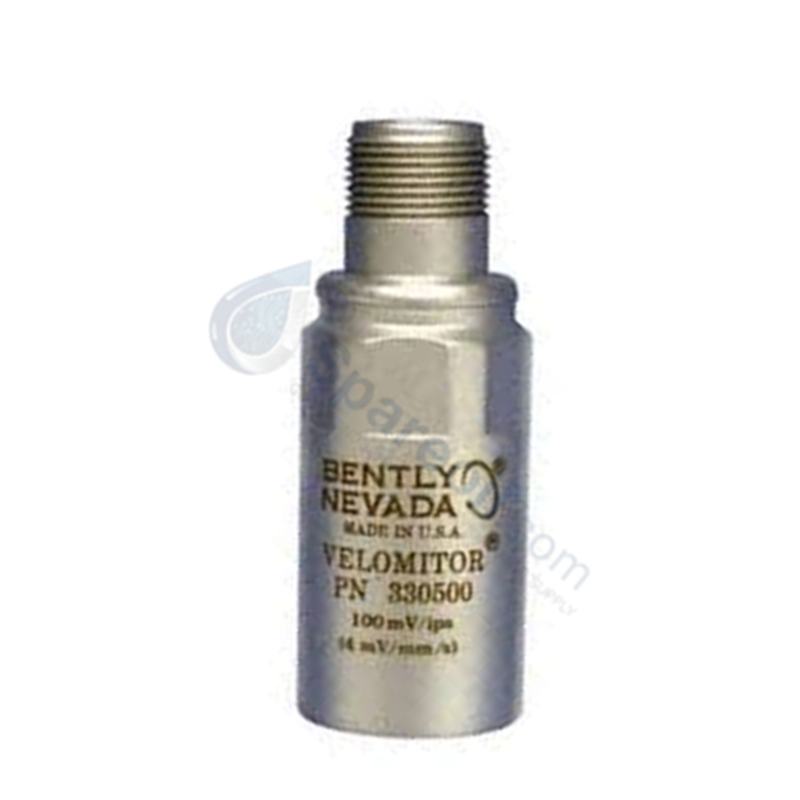

تم تكوين Bently Nevada 330500-06-00 (مستشعر السرعة الكهروإجهادي 330500-06-00) لمراقبة الاهتزازات الزلزالية في منصات حماية الآلات الصناعية، ويوفر تنفيذًا ماديًا مباشرًا لتحويل إشارة التسارع إلى سرعة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330500-06-00 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 3.0 كجم (وزن الشحن) |
| الأبعاد | غلاف فيلوميتر قياسي |
| درجة حرارة التشغيل | النطاق الصناعي القياسي |
| استهلاك الطاقة | يعمل بالتيار الكهربائي عبر الشاشة |
| خيط التركيب | 5/8-18 UNF |
ديناميكيات الدوار وسلامة الإشارة
يستخدم مستشعر السرعة Velomitor 330500-06-00 عنصرًا كهرضغطيًا داخليًا مدمجًا مع دوائر تكييف الإشارة لإخراج إشارة جهد تتناسب مع سرعة اهتزاز الغلاف. على عكس مجسات التيار الدوامي التي تتطلب أهداف -10 VDC للتحقق من جهد الفجوة، ينتج هذا المستشعر مخرجًا مستمرًا بناءً على سرعة ميكانيكية مكتشفة. للحفاظ على دقة الإشارة، يلزم قمع التداخل الصحيح؛ يجب أن تكون كابلات الواجهة محمية وموجهة لتجنب التداخل الكهرومغناطيسي من التيار المتردد عالي الطاقة أو موصلات محرك التردد المتغير، والتي يمكن أن تسبب ضوضاء في دفق بيانات الاهتزاز منخفض المستوى.
الأسئلة الشائعة
س: هل يتطلب مسمار التثبيت 5/8-18 UNF إجراء تثبيت محددًا؟
ج: نعم. يجب أن يكون سطح التركيب مسطحًا ومصقولًا بشكل عمودي على محور قياس الاهتزاز. يجب شد المسمار لضمان تلامس صلب ومعدني مع غلاف الجهاز لتجنب أخطاء الرنين.
س: هل هذا المستشعر حساس للضوضاء الكهرومغناطيسية؟
ج: بينما الدوائر الداخلية محمية، فإن المخرج هو إشارة تناظرية منخفضة المستوى. تأكد من إنهاء درع الكابل بشكل صحيح عند نظام المراقبة المشترك لمنع حقن الضوضاء في الوضع المشترك.
إرشادات التثبيت الميداني
- تحقق من أن سطح التركيب مسطح ونظيف وخالٍ من الطلاء أو الأكسدة لضمان نقل الاهتزاز الأمثل.
- ضع طبقة رقيقة من زيت الآلة الخفيف أو شحم السيليكون على قاعدة المستشعر قبل التركيب لزيادة اقتران الترددات العالية.
- اربط المستشعر في فتحة التركيب 5/8-18 UNF المعدة وشدها حتى تثبت القاعدة بالكامل.
- ثبت الكابل المحوري على فترات قصيرة لتقليل الحركة الناتجة عن الاهتزاز والإجهاد الميكانيكي على الموصل.
- قم بإجراء فحص الاستمرارية وتحقق من مستوى جهد الانحياز عند أطراف إدخال الشاشة لضمان تهيئة النظام بشكل صحيح.
