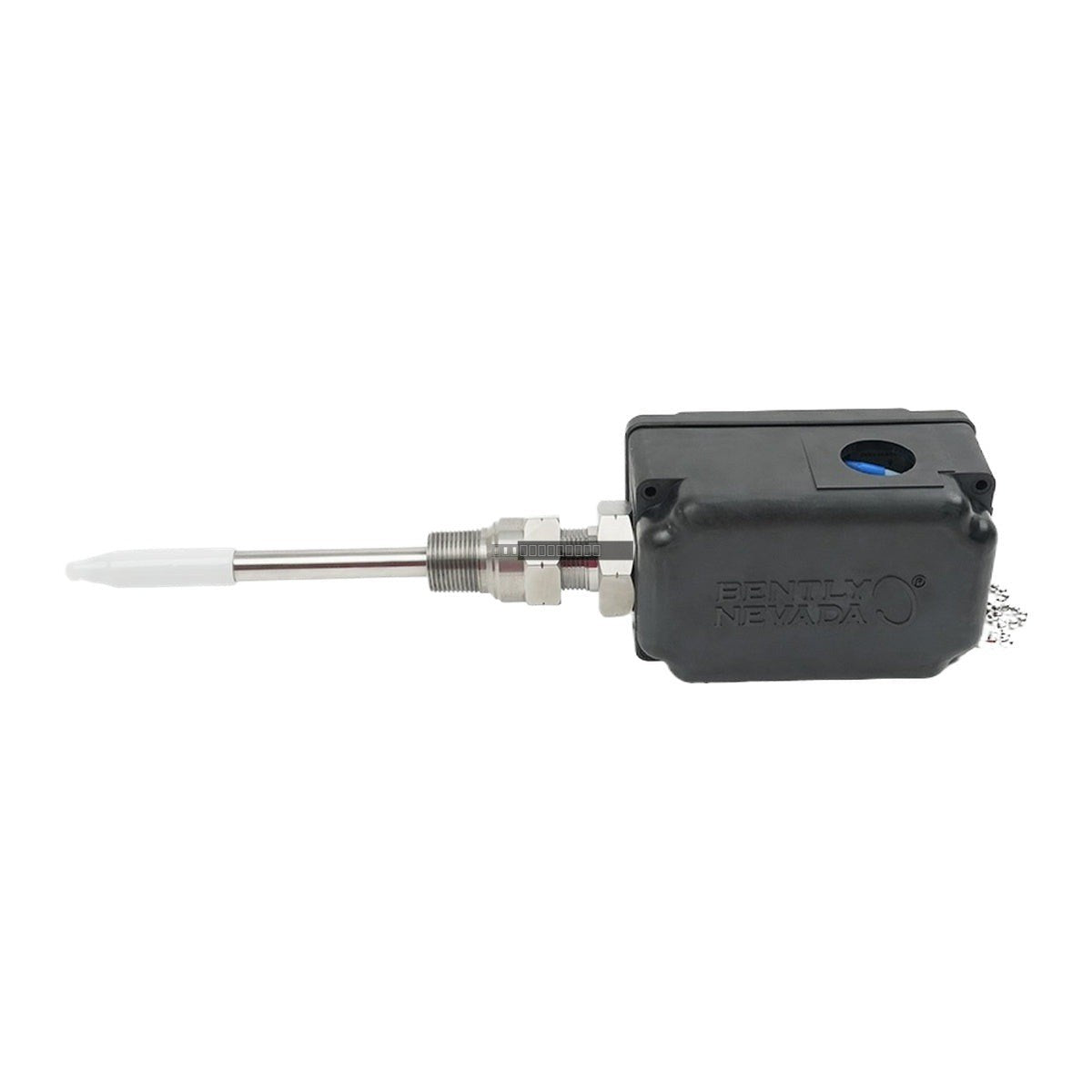

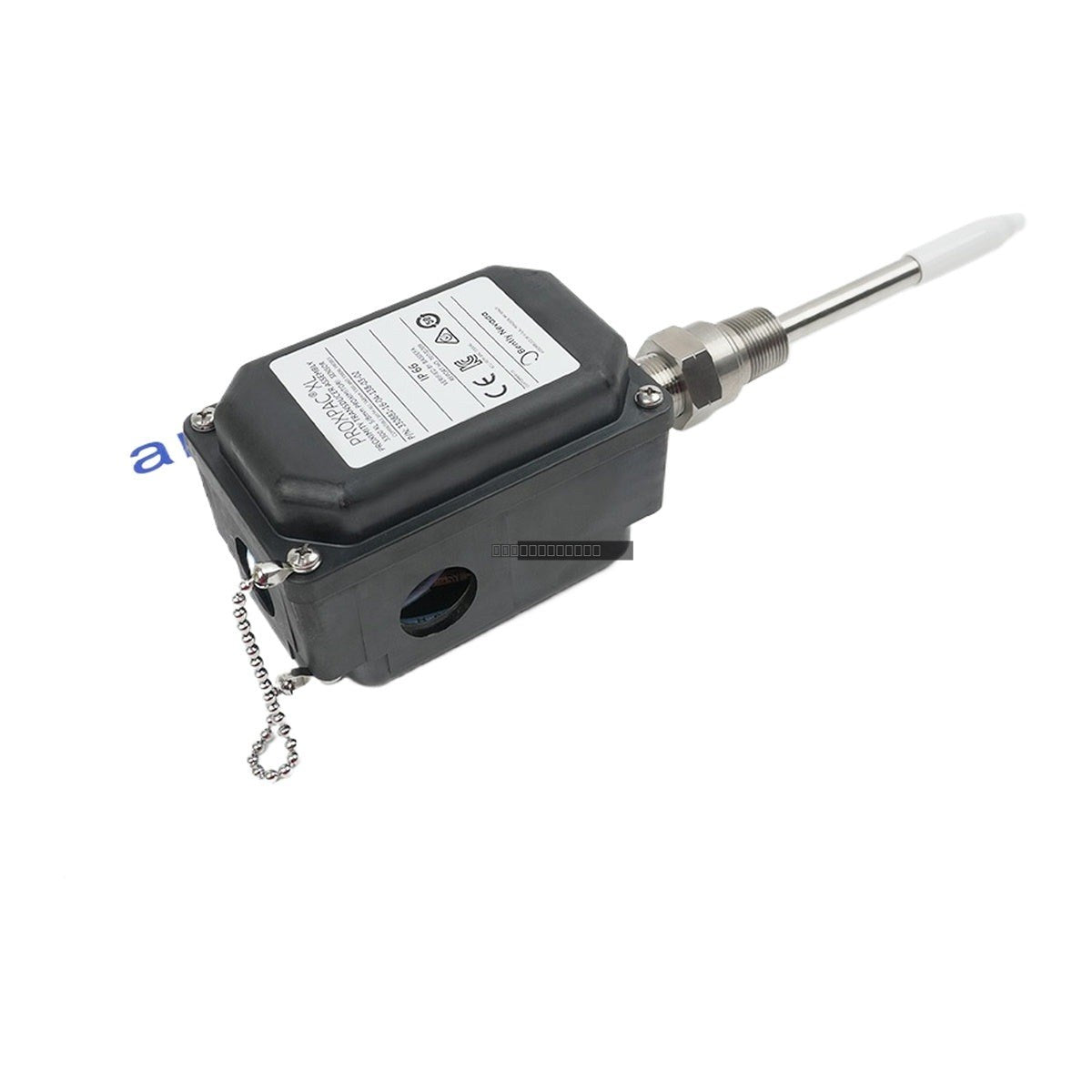

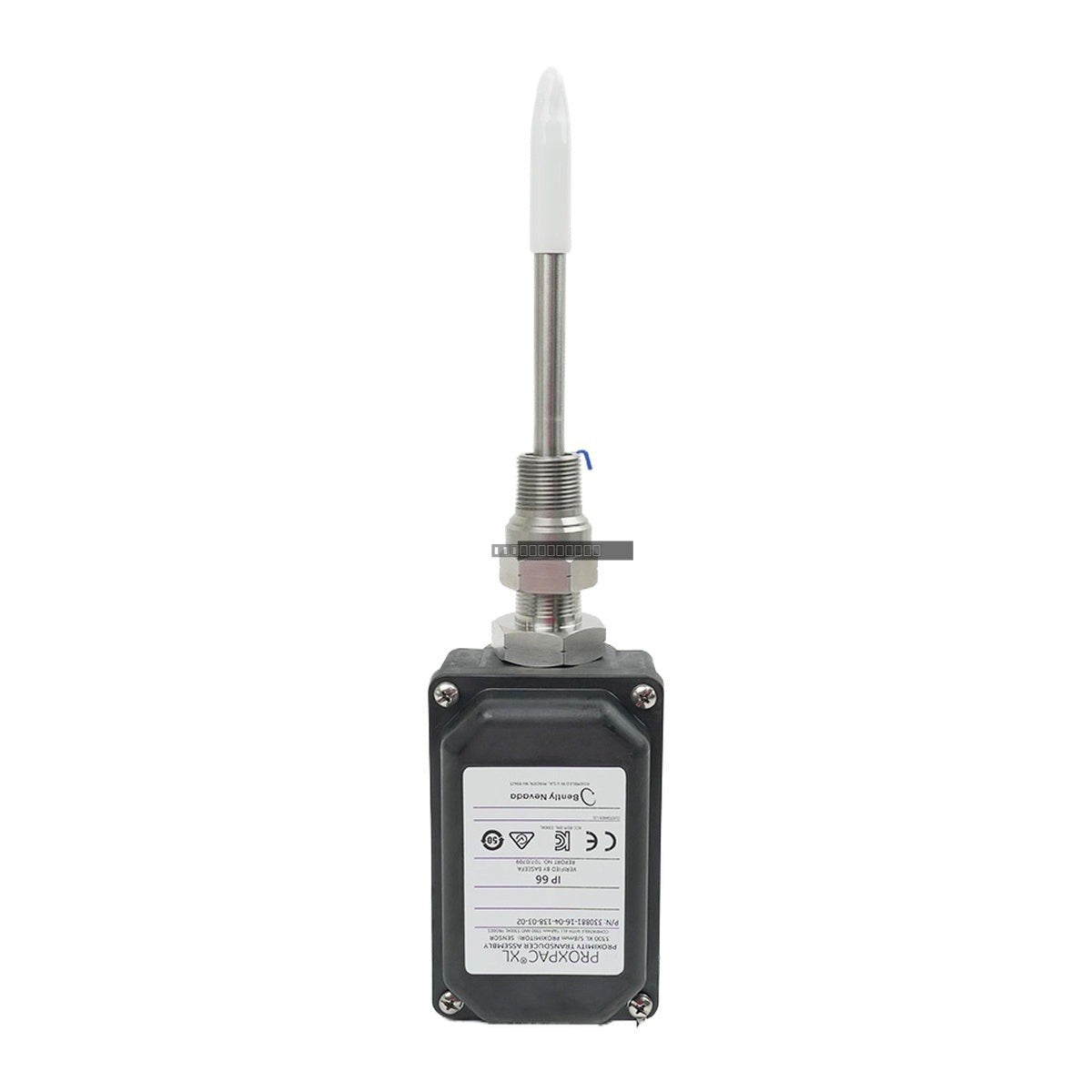

يعد Bently Nevada 330881-16-04-138-03-02 نظام محول تقاربي PROXPAC XL. على عكس أنظمة التقارب التقليدية التي تستخدم مكونات منفصلة، يدمج PROXPAC XL المسبار وكابل التمديد ومستشعر Proximitor في وحدة واحدة مستقلة بذاتها. يعمل هذا التصميم على تبسيط عملية التركيب ويقلل من عدد نقاط الاتصال في تطبيقات مراقبة الاهتزاز.
الميزات
- تصميم نظام متكامل يجمع بين المسبار وكابل التمديد ومستشعر Proximitor
- هيكل مصنوع من كبريتيد البولي فينيلين (PPS)، وهو لدن حراري مصبوب مقوى بالألياف الزجاجية والموصلة لتبديد الشحنات الكهروستاتيكية
- مصنف للبيئات من النوع 4X و IP66، مما يوفر الحماية في الظروف الصناعية القاسية
- تقنية مسبار 3300 XL بحجم 8 مم
- مجهز بمحول إزاحة 40 مم واختراق مسبار 138 مم
- يتضمن وصلة M20 واحدة وسداداتين
- سن التركيب: 3/4-14 NPT
التطبيقات
تم تصميم هذا المحول للمراقبة المستمرة وحماية الآلات الدوارة الحيوية، بما في ذلك:
- توربينات البخار والغاز في محطات توليد الطاقة
- الضواغط الطاردة المركزية الكبيرة والمحورية وضواغط غاز العمليات
- مضخات تغذية الغلايات الحيوية ومضخات الضغط العالي
- المحركات الكهربائية الكبيرة والمولدات الصناعية
- صناديق التروس الصناعية الثقيلة التي تتطلب مراقبة دقيقة لمحاذاة العمود
المواصفات الفنية
| رقم الطراز | 330881-16-04-138-03-02 |
| نوع المسبار | 3300 XL 8 مم |
| محول الإزاحة | 40 مم |
| اختراق المسبار | 138 مم |
| الوصلات | وصلة M20 واحدة، سدادتان |
| سن التركيب | 3/4-14 NPT |
| مادة الهيكل | كبريتيد البولي فينيلين (PPS) |
| التصنيف البيئي | النوع 4X / IP66 |
إرشادات التركيب
- التباعد: للحصول على الأداء الأمثل، قم بتركيب المسبار في منتصف نطاقه الخطي. بالنسبة لنظام 8 مم هذا، عادةً ما يكون الفراغ المستهدف 1.27 مم (50 ميل)، وهو ما يتوافق مع خرج يبلغ حوالي -10 VDC.
- منع التداخل: حافظ على مسافة فاصلة لا تقل عن 40 مم (1.6 بوصة) بين أطراف المحول للقياسات المحورية أو 38 مم (1.5 بوصة) للاهتزاز الشعاعي لمنع تداخل الإشارة.
- المناولة: تأكد من إيقاف تشغيل النظام قبل إجراء أي توصيلات كهربائية أو صيانة. تعامل معه بحذر لتجنب تلف طرف المسبار أو عزل الكابل.
- البيئة: تأكد من أن موقع التركيب خالٍ من الصدمات الميكانيكية المفرطة وأن الهيكل مغلق بشكل صحيح باستخدام الوصلات المرفقة للحفاظ على تصنيف IP66.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ PROXPAC XL؟
لقد تم تصميمه للمراقبة في الوقت الفعلي عالية الدقة للاهتزاز والموضع في الآلات الدوارة، مما يضمن التشغيل الآمن من خلال المراقبة المستمرة للحالة.
ما هو مبدأ عمل هذا المحول؟
يعمل المحول على مبدأ الحث الكهرومغناطيسي لقياس إزاحة العمود والاهتزاز دون اتصال مادي.
هل هذا الجزء لا يزال متاحًا؟
قد يكون 330881-16-04-138-03-02 متاحًا للشراء والدعم حتى لو وصل إلى حالة نهاية العمر الافتراضي (EOL) من الشركة المصنعة الأصلية.
