خرج تيار مستمر 16 نقطة من CompactLogix

خرج تيار مستمر 16 نقطة من CompactLogix | 1769-OB16P من Allen-Bradley

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة Allen-Bradley 1769-OB16P كحل إخراج رقمي عالي الكثافة ضمن عائلة Compact I/O من Rockwell Automation. توفر هذه...

رمز المنتج: 1769-OB16P

Manufacturer: Allen Bradley
Product No.: 1769-OB16P
Product Type: وحدات التحكم الآلي القابلة للبرمجة
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة Allen-Bradley 1769-OB16P كحل إخراج رقمي عالي الكثافة ضمن عائلة Compact I/O من Rockwell Automation. توفر هذه الوحدة 16 مخرجًا باعثًا، مصممة خصيصًا لتشغيل الأجهزة الميدانية مثل الملفات اللولبية ومصابيح المؤشرات والمرحلات الصناعية. تتكامل بسلاسة مع وحدات التحكم CompactLogix وأنظمة MicroLogix 1500 ومجموعات الإدخال/الإخراج الموزعة المستندة إلى 1769. نحن نقدم هذه الوحدة بحالة أصلية جديدة 100%، كاملة مع عبوة مصنع مختومة لضمان أقصى قدر من الموثوقية الميدانية.

المواصفات الفنية

توفر الوحدة 1769-OB16P طاقة تبديل قوية مع عزل كهربائي مدمج لحماية اللوحة الخلفية للنظام.

المعلمة	تفاصيل المواصفات
الشركة المصنعة	Allen-Bradley / Rockwell Automation
رقم الموديل	1769-OB16P
نوع الإخراج	16 مخرجًا رقميًا باعثًا
نطاق جهد التشغيل	20.4V DC إلى 26.4V DC (24V DC اسمي)
التيار المقنن	1.0 أمبير لكل نقطة / 8.0 أمبير كحد أقصى لكل وحدة
عزل اللوحة الخلفية	750V DC (الجانب الميداني إلى جانب النظام)

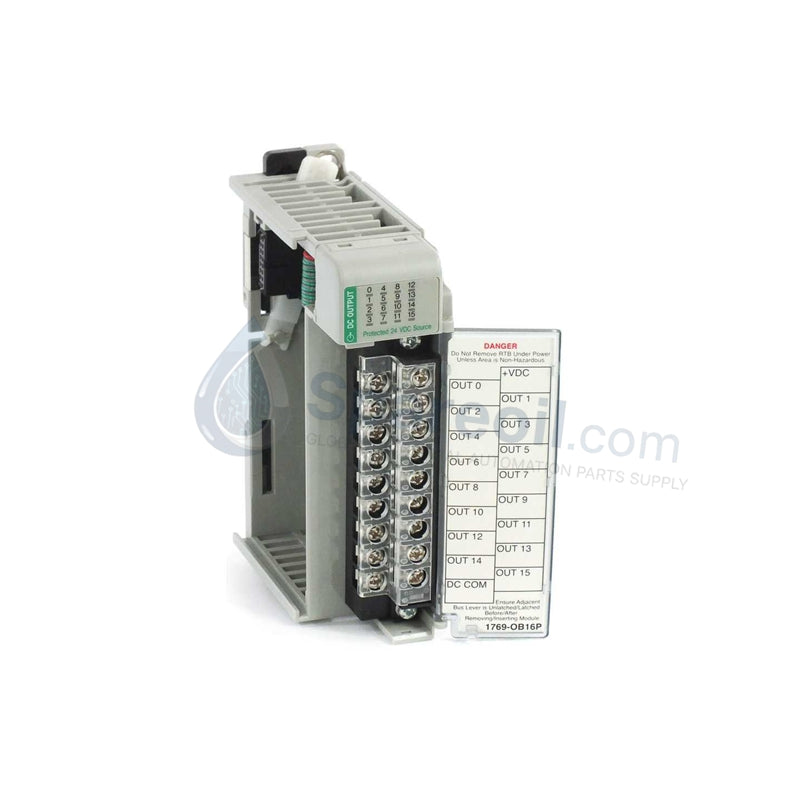

نوع الاتصال	كتلة طرفية قابلة للإزالة (RTB)
درجة حرارة التشغيل	0°C إلى +60°C (32°F إلى +140°F)
درجة حرارة التخزين	-40°C إلى +85°C (-40°F إلى +185°F)
الأبعاد	118 × 35 × 87 مم
الشهادات	UL, CE, cULus, Class I Div 2

مزايا هندسية

تلبي الوحدة 1769-OB16P متطلبات التحكم في الآلات وتطبيقات التعبئة والتغليف عالية الطلب من خلال توفير قدرة فائقة على التعامل مع التيار ورؤية تشخيصية.

قدرة إمداد تيار عالية: على عكس الوحدات القياسية منخفضة الطاقة، تدعم الوحدة 1769-OB16P ما يصل إلى 1.0 أمبير لكل نقطة. يتيح ذلك للوحدة تشغيل ملفات لولبية ومشغلات أكبر مباشرة دون الحاجة إلى مرحلات وسيطة، مما يوفر مساحة كبيرة في الخزانة وجهدًا في الأسلاك.
منطق الإمداد المدمج: كوحدة إمداد، فإنها توفر الطاقة من ناقل 24 فولت تيار مستمر للحمل. يؤدي هذا إلى توحيد الأسلاك لأجهزة NPN الميدانية وتبسيط استكشاف الأخطاء وإصلاحها ضمن بنية أرضية مشتركة.
حماية العزل الجلفاني: تتميز الوحدة بعزل 750 فولت تيار مستمر بين أسلاك الجانب الميداني واللوحة الخلفية الحساسة لوحدة التحكم. يمنع هذا الحاجز الارتفاعات الكهربائية أو الأعطال الميدانية من إتلاف وحدة المعالجة المركزية باهظة الثمن أو وحدات الإدخال/الإخراج الأخرى في الرف.
كتلة طرفية قابلة للإزالة (RTB): يسمح تصميم RTB "بالتوصيل المسبق" لخزانة التحكم. أثناء الصيانة أو الاستبدال، يمكنك فصل حزمة الأسلاك بالكامل كوحدة واحدة، مما يلغي مخاطر أخطاء الأسلاك المتقاطعة ويقلل من متوسط وقت الإصلاح (MTTR).
شهادة المواقع الخطرة: مع موافقة Class I Div 2، تعمل الوحدة 1769-OB16P بأمان في البيئات التي قد توجد فيها غازات أو أبخرة متطايرة، مما يوسع استخدامها في تطبيقات المعالجة الكيميائية والنفط والغاز.

الأسئلة الشائعة

هل تدعم الوحدة 1769-OB16P تعديل عرض النبضة (PWM)؟

لا. الوحدة 1769-OB16P هي وحدة إخراج رقمية قياسية للتحكم في التشغيل/الإيقاف. لمتطلبات النبض عالية السرعة أو PWM، يجب استخدام وحدة متخصصة مثل 1769-HSC.
ما الفرق بين هذه الوحدة والوحدة 1769-OB16؟

يشير الحرف "P" في 1769-OB16P غالبًا إلى "محمي" أو خصائص إمداد محددة. بينما يوفر كلاهما 16 مخرجًا، توفر الوحدة 1769-OB16P عادةً سعة تيار أعلى (تصل إلى 1.0 أمبير لكل نقطة مقابل 0.5 أمبير في الطرازات القياسية)، مما يجعلها أكثر ملاءمة للأحمال الحثية الثقيلة.
كيف أقوم باستكشاف الأخطاء وإصلاحها لقناة إخراج معينة؟

تتميز الوحدة بمؤشرات LED للحالة لكل من القنوات الـ 16. إذا قامت منطق وحدة التحكم بتنشيط إخراج ولكن مؤشر LED المقابل ظل مطفأ، فتحقق من مصدر طاقة 24 فولت تيار مستمر للوحدة أو حالة المصهر الداخلي إن أمكن.
هل هذه الوحدة متوافقة مع محول 1769-ADN DeviceNet؟

نعم. تعمل الوحدة 1769-OB16P كوحدة I/O مدمجة قياسية 1769 ويمكن تثبيتها في رف I/O بعيد يديره محول 1769-ADN أو 1769-AENTR.
