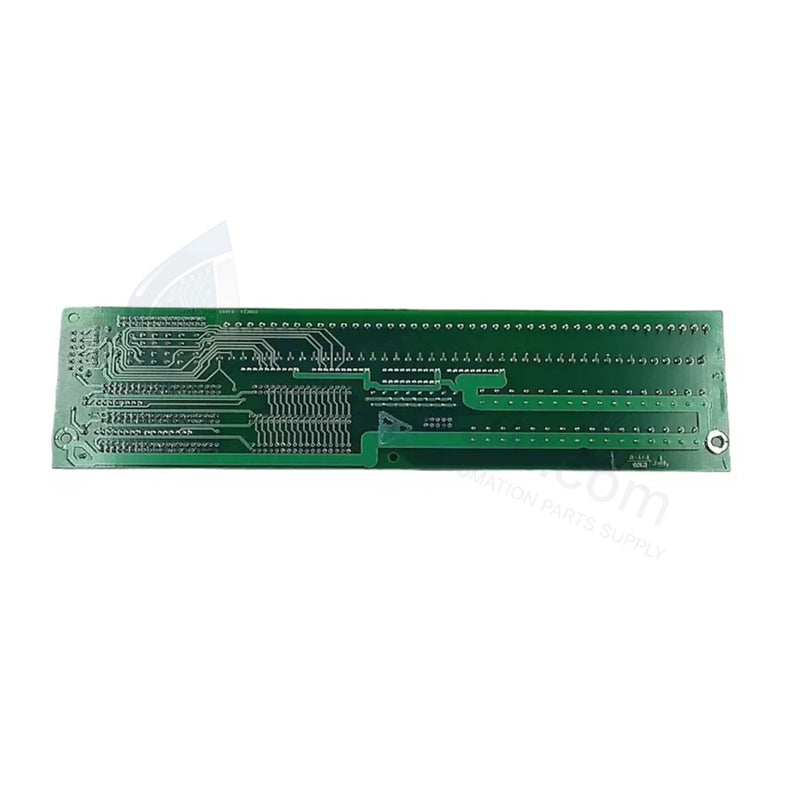

وحدة إنهاء الإدخال التناظري GE DS200TBQCG1ABB
تم تكوين GE DS200TBQCG1ABB (وحدة إنهاء الإدخال التناظري DS200TBQCG1ABB) لإنهاء إشارة الحلقة الحالية الدقيقة في منصات التحكم في توربينات Mark V Speedtronic، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لاكتساب البيانات التناظرية المكونة من 12 قناة. تعمل هذه اللوحة كجسر واجهة أساسي بين مستشعرات الحلقة الحالية الخارجية الموجودة في الموقع ومنطق المعالجة الرقمية الداخلي لنظام التحكم في التوربينات.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | DS200TBQCG1ABB |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.91 كجم |
| الأبعاد | 14.8 سم × 10.3 سم × 3.2 سم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 55 درجة مئوية |
| استهلاك الطاقة | غير محدد |
| قنوات الإدخال | 12 قناة (0-20 مللي أمبير / 4-20 مللي أمبير) |
| الحد الأقصى لمقاومة السلك | 150 أوم |
تكامل شبكة PLC/DCS المحددة
تستخدم GE DS200TBQCG1ABB معماريات اتصال الناقل الخلفي الثابتة للحفاظ على تسليم الإشارة المحدد إلى معالجات التحكم. تم تصميم الوحدة لتوسيع نطاق الإدخال/الإخراج عالي الكثافة داخل رف Mark V، مما يسهل تكييف الإشارة الفعال للمتغيرات العملية الحرجة. تتيح توافق فلاش البرامج الثابتة وواجهات ناقل البيانات 3PL الموحدة للوحة العمل بسلاسة ضمن حلقات التحكم عالية السرعة. تم تصميم الدوائر الداخلية للحفاظ على سلامة الإشارة عن طريق تخفيف تداخل الجهد في الوضع المشترك، مما يضمن بقاء بيانات العملية متسقة خلال دورات التشغيل عالية التردد.
الأسئلة المتداولة
س: هل يدعم DS200TBQCG1ABB عزل قناة إلى قناة؟
ج: توفر اللوحة عزلًا قويًا من القناة إلى اللوحة الخلفية ومن الإشارة إلى المنطق. ومع ذلك، يجب على المستخدمين التحقق من أن مصادر طاقة الحلقة في الجانب الميداني مرجعية بشكل صحيح لمنع حلقات الأرض عبر القنوات الفردية.
س: ما هي الوظيفة الأساسية لمقاومة الإخراج 50 أوم في وحدة الإنهاء هذه؟
ج: تم تصميم مقاومة الإخراج 50 أوم لتتناسب مع خاصية الإدخال لبطاقة التحكم Mark V، مما يضمن نقل الإشارة بكفاءة وتقليل الانعكاس على طول مسار ناقل البيانات.
إرشادات التركيب الميداني
- التركيب: قم بتثبيت اللوحة داخل خزانة Mark V، مع التأكد من أن إطار الوحدة يتصل بإحكام بناقل التأريض المتساوي الجهد للخزانة.
- الأسلاك: استخدم كابلًا مجدولًا ومحميًا لجميع خطوط إشارة الإدخال التناظرية. قم بإنهاء تصريفات الدرع عند نقطة الأرض المشتركة للخزانة لقمع التداخل الكهرومغناطيسي قبل وصول الإشارات إلى كتلة الأطراف.
- حلقات الإشارة: تأكد من أن جميع حلقات 4-20 مللي أمبير ضمن الحد الأقصى لمقاومة السلك المحدد وهو 150 أوم. سيؤدي تجاوز هذا الحد إلى إضعاف الإشارة وأعطال محتملة في الحلقة.
- الاتصال: تحقق من أن موصل JE مثبت بالكامل للحفاظ على سلامة واجهة ناقل البيانات 3PL. لا تقم بتطبيق القوة على براغي الأطراف؛ استخدم قيم عزم الدوران الموصى بها لمنع تلف الأطراف اللولبية الملتقطة.
