مستشعر الأس الهيدروجيني (pH) من طراز FU20-10-T1-NPT من Yokogawa

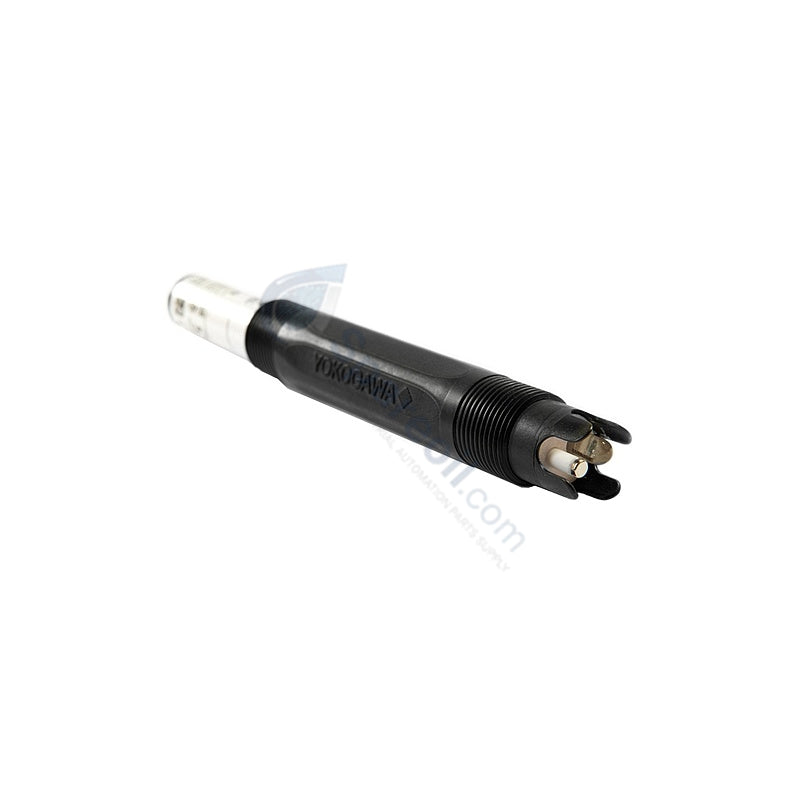

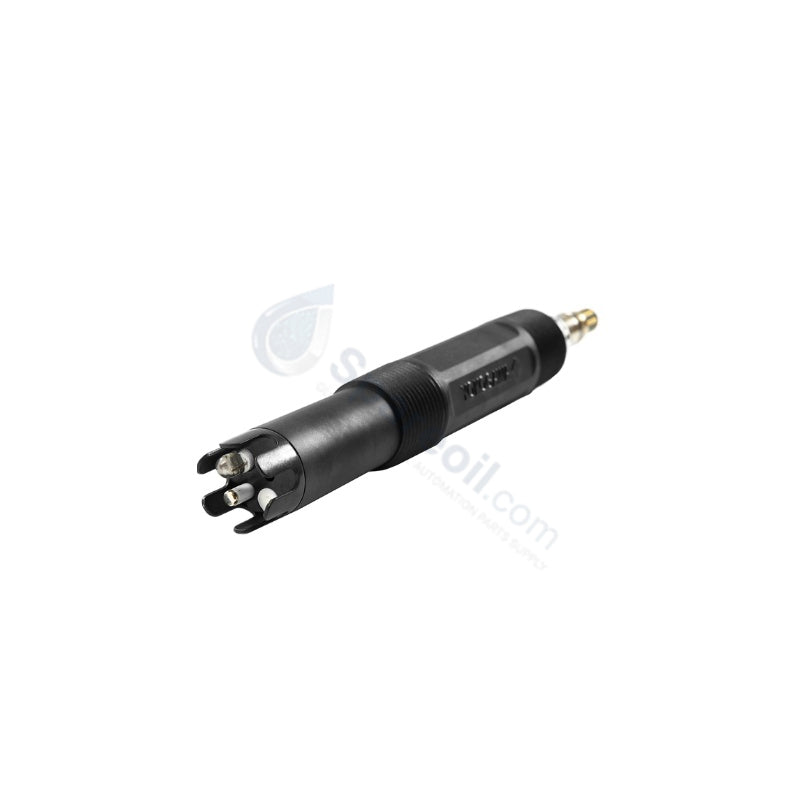

مستشعر درجة الحموضة/الأكسدة والاختزال المدمج FU20-10-T1-NPT من Yokogawa

مستشعر درجة الحموضة/الأكسدة والاختزال المدمج FU20-10-T1-NPT من Yokogawa

التوفر: 20 متوفر في المخزون

مستشعر درجة الحموضة واسع الجسم Yokogawa FU20-10-T1-NPT تم تكوينه للكشف عن الإشارة الكهروكيميائية متعددة المعلمات في شبكات محللات السوائل العملية،...

رمز المنتج: FU20-10-T1-NPT

Manufacturer: Yokogawa
Product No.: FU20-10-T1-NPT
Product Type: أجهزة يوكوجاوا لتحليل العمليات
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

مستشعر درجة الحموضة واسع الجسم Yokogawa FU20-10-T1-NPT

تم تكوينه للكشف عن الإشارة الكهروكيميائية متعددة المعلمات في شبكات محللات السوائل العملية، ويوفر مستشعر Yokogawa FU20-10-T1-NPT (مستشعر درجة الحموضة FU20) تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

النموذج / رمز اللاحقة	المواصفات
FU20	مستشعر درجة الحموضة/ORP مدمج واسع الجسم

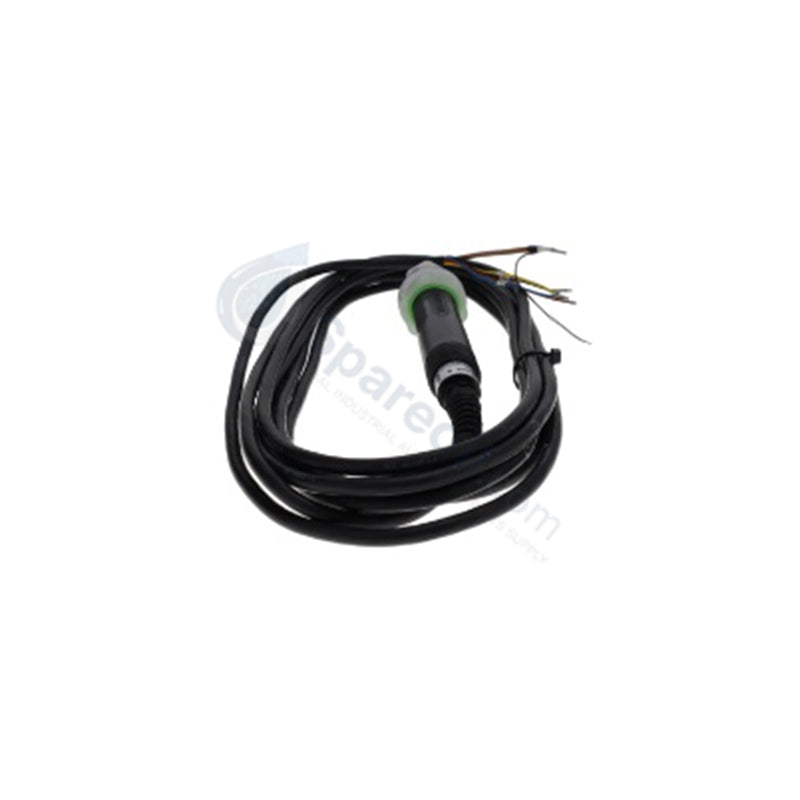

-10	كابل توصيل مستشعر متكامل بطول 10 أمتار
-T1	عنصر قياس درجة الحرارة Pt1000
-NPT	نموذج على شكل قبة مع وصلة عملية ملولبة 3/4 بوصة NPT

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	FU20-10-T1-NPT
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	2.0 كجم
الأبعاد	هيكل عريض مع خيوط NPT مقاس 3/4 بوصة
درجة حرارة التشغيل	-10 إلى +105 درجة مئوية
استهلاك الطاقة	عنصر مستشعر سلبي (يعمل بواسطة المحلل)
نطاق قياس درجة الحموضة	0 إلى 14 درجة حموضة
نطاق قياس ORP	-1500 إلى +1500 مللي فولت
زجاج القياس	غشاء استشعار من الزجاج G
مستشعر درجة الحرارة	Pt1000 RTD
طول الكابل	كابل متكامل بطول 10 متر
دبوس التأريض	دبوس تأريض من البلاتين الصلب
حد الضغط	حتى 6 بار (87 رطل لكل بوصة مربعة)

بروتوكول حلقة HART 4-20 مللي أمبير وتعويض درجة الحرارة

يدمج Yokogawa FU20-10-T1-NPT عناصر قياس درجة الحموضة، وORP، ودرجة الحرارة ضمن جسم PPS واحد لتوصيل إشارات مللي فولت ومقاومة مباشرة إلى أجهزة إرسال السوائل (مثل سلسلة FLXA21/FLXA402). يقيس Pt1000 RTD المدمج درجة حرارة سائل العملية باستمرار، مما يتيح حسابات تعويض درجة الحرارة التلقائي (ATC) داخل المحلل. يعمل دبوس التأريض البلاتيني الصلب على تثبيت قياسات الجهد ويتيح مراقبة درجة الحموضة وORP في وقت واحد عبر روابط اتصال حلقة HART 4-20 مللي أمبير مع عزل مسارات القياس عن ضوضاء حلقة التأريض.

الأسئلة الشائعة

س: كيف يعزز دبوس التأريض البلاتيني الصلب دقة القياس في خطوط العملية المؤرضة؟

ج: يوفر دبوس التأريض البلاتيني اتصالاً مرجعيًا مباشرًا بالوسط السائل، مما يزيل تعويضات جهد تأريض المحلول ويسمح للمحلل المتصل بإجراء فحوصات معاوقة تشخيصية على القطب الزجاجي.

س: هل يمكن توصيل الكابل المتكامل بطول 10 أمتار أو تمديده في الميدان؟

ج: لا يُنصح بالتوصيل في الميدان نظرًا لضعف إشارة درجة الحموضة عالية المقاومة؛ يجب استخدام صندوق وصلات عالي العزل وكابل تمديد متحد المحور محمي لأي تمديد مطلوب.

س: ما هي خيوط وصلة العملية الموجودة على جسم المستشعر؟

ج: يتميز جسم المستشعر بخيوط NPT ذكر 3/4 بوصة على كلا الطرفين، مما يسمح بالتركيب المباشر بالغمر أو الإدخال في تركيبات التدفق القياسية ومحابس الأنابيب.

إرشادات التركيب الميداني

يجب على مهندسي الميدان تنفيذ تركيب المستشعر وفقًا لممارسات الأنابيب والأسلاك الصناعية القياسية:

إزالة غطاء الترطيب الواقي من رأس الاستشعار وفحص لمبة الزجاج ونقطة التوصيل المرجعية بحثًا عن تشققات أو تراكم الأملاح.
تطبيق شريط PTFE على خيوط الأنابيب NPT مقاس 3/4 بوصة وربط المستشعر يدويًا في تركيب التثبيت قبل تطبيق ربع دورة بالمفتاح.
تركيب المستشعر بزاوية لا تقل عن 15 درجة فوق المستوى الأفقي لمنع فقاعات الهواء من الاحتجاز داخل لمبة القطب الزجاجي.
توجيه الكابل المتكامل بطول 10 أمتار عبر قناة مؤرضة، مع إبقائه مفصولاً ماديًا عن خطوط طاقة التيار المتردد وكابلات محرك التردد المتغير.
