735-5-5-HI-485 مرحل حماية المغذي GE

GE 735-5-5-HI-485 SR-735-5-5-HI-485 مرحلات حماية وحدة التغذية من السلسلة 735

GE 735-5-5-HI-485 SR-735-5-5-HI-485 مرحلات حماية وحدة التغذية من السلسلة 735

التوفر: 10 متوفر في المخزون

مرحل حماية المغذي GE 735-5-5-HI-485 Multilin يعمل مرحل حماية المغذي GE 735-5-5-HI-485، والمُفهرس أيضًا باسم SR-735-5-5-HI-485، كمكون مادي مخصص لاكتشاف...

رمز المنتج: 735-5-5-HI-485

Manufacturer: GE Fanuc
Product No.: 735-5-5-HI-485
Product Type: مرحلات حماية المغذيات
Product Origin: USA
Payment:T/T, Western Union
Weight: 5350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

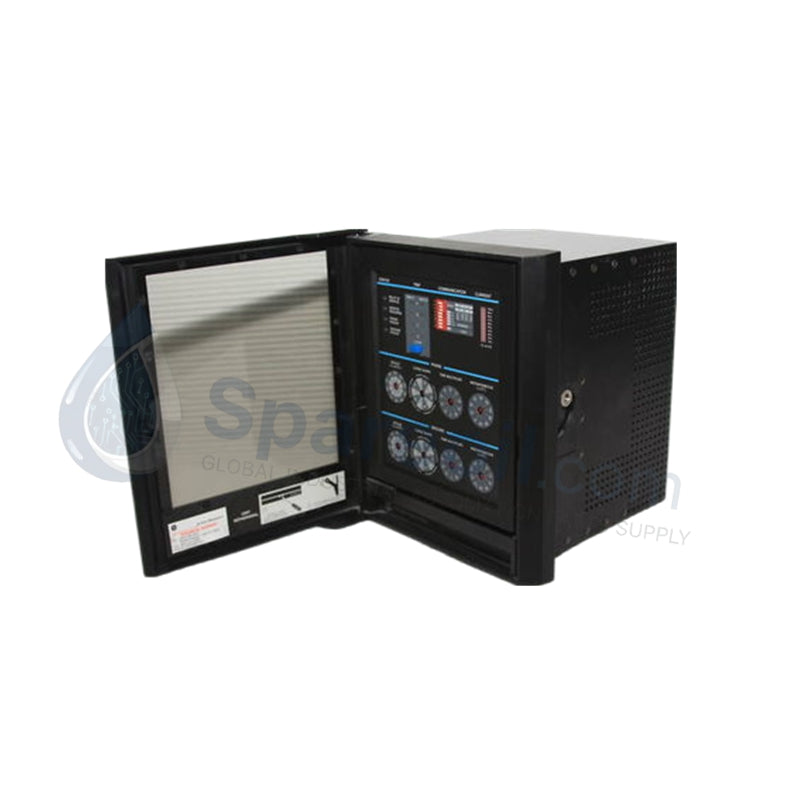

مرحل حماية المغذي GE 735-5-5-HI-485 Multilin

يعمل مرحل حماية المغذي GE 735-5-5-HI-485، والمُفهرس أيضًا باسم SR-735-5-5-HI-485، كمكون مادي مخصص لاكتشاف أخطاء التيار الزائد للطور والأرض داخل منصات مفاتيح المحطات الفرعية. يعالج المرحل مدخلات CT الثانوية للطور والأرض بقيمة اسمية 5 أمبير لتنفيذ مخرجات رحلة عالية السرعة (50/50G فورية و51/51G تيار زائد زمني). ينقل الاتصال التسلسلي RS485 المدمج قياسات في الوقت الفعلي وسجلات الأحداث عبر بروتوكولات Modbus RTU إلى شبكات التحكم المركزية.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
الموديل	735-5-5-HI-485
العلامة التجارية	GE Multilin (جنرال إلكتريك)
المنشأ	الولايات المتحدة الأمريكية
الوزن	5.35 كجم
الأبعاد	قياسي 735 Series للتثبيت على لوحة
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
استهلاك الطاقة	النطاق العالي: 90-300 VDC أو 70-265 VAC (48-62 هرتز)
مدخل محول التيار (CT) للطور	5 أمبير ثانوي اسمي
مدخل محول التيار (CT) للأرض	5 أمبير ثانوي اسمي
وظائف الحماية	التيار الزائد للطور (50/51)، التيار الزائد للأرض (50G/51G)
تصنيف تلامس الخرج	تلامسات من النوع C مصنفة 10 أمبير عند 250 VAC / 30 VDC (مقاومة)
الواجهة التسلسلية	منفذ تسلسلي RS485 بسلكين
دعم البروتوكولات	Modbus RTU، GE Proprietary (حتى 19.2 كيلوبت/ثانية معدل الباود)
القياس/التسجيل	تيار الطور، تيار الأرض، ذروة الطلب، تسلسل الأحداث

شبكات إيثرنت/آي بي حتمية وتوافق تحديث البرامج الثابتة

يتواصل GE 735-5-5-HI-485 عبر بنيات التحكم الصناعي باستخدام منفذ RS485 المخصص ذي السلكين المرتبط بجسور الشبكة والمتحكمات الفرعية. يتيح توافق تحديث البرامج الثابتة المستمر المعالجة الحتمية لتسلسلات الأحداث ومحفزات التعثر وتغذيات بيانات القياس المستمرة. تعمل سجلات المتحكم الدقيق الداخلية على عزل تنفيذ خوارزمية الحماية عن الحمل الزائد للاستعلام عن الاتصال، مما يضمن أوقات استجابة سريعة أثناء ظروف الأعطال مع الحفاظ على إرسال ثابت لمعلمات القياس عن بعد عبر شبكات Modbus RTU.

الأسئلة المتكررة

س: ما هو نطاق إمداد الطاقة المطلوب لخياره "HI" على هذا المرحل؟

ج: يشير اللاحقة "HI" إلى مصدر طاقة مساعد مصمم لقبول 90 إلى 300 VDC أو 70 إلى 265 VAC (48-62 هرتز)، مما يسمح بالتشغيل من بنوك البطاريات القياسية للمحطات أو حافلات التيار المتردد المساعدة للمحطات.

س: كيف يتم توصيل جهات الاتصال الخارجية لتنفيذ الرحلة؟

ج: يوفر المرحل جهات اتصال خرج Form-C قابلة للبرمجة تحتوي على طرفين مفتوحين عادةً (NO) ومغلقين عادةً (NC) مصنفة لـ 10 أمبير عند 250 VAC أو 30 VDC. يجب توصيل دوائر الخرج للرحلة من خلال جهات الاتصال NO المكونة عبر تخطيط البرامج الثابتة الداخلية.

إرشادات التركيب الميداني

قم بتركيب الهيكل في لوحة مقطوعة داخل خزانة مفاتيح باستخدام أجهزة التثبيت على اللوحة. تأكد من أن موقع التركيب يحافظ على درجة حرارة تشغيل محيطة تتراوح بدقة بين -40 درجة مئوية و +70 درجة مئوية، مع تهوية كافية حول الغلاف الخارجي.

قم بتوصيل أسلاك محول التيار (CT) الثانوية للطور والأرض بقيمة 5 أمبير بكتلة الأطراف باستخدام عروات حلقية. أحكم ربط جميع براغي توصيل CT لمنع ظروف الدائرة المفتوحة. قم بتوجيه خط الاتصال RS485 ذي السلكين باستخدام كابل مزدوج ملتوي محمي. قم بتأريض درع الكابل عند نقطة تأريض خزانة واحدة لمنع ضوضاء التردد العالي. قم بتوصيل عروة التأريض الرئيسية في هيكل المرحل مباشرة بقضيب تأريض المحطة الفرعية باستخدام سلك نحاسي سميك قبل توصيل الطاقة المساعدة بأطراف الطاقة HI.
