ورقة بيانات ودليل فني لـ GE Fanuc Series 90-30 طراز IC693CMM311

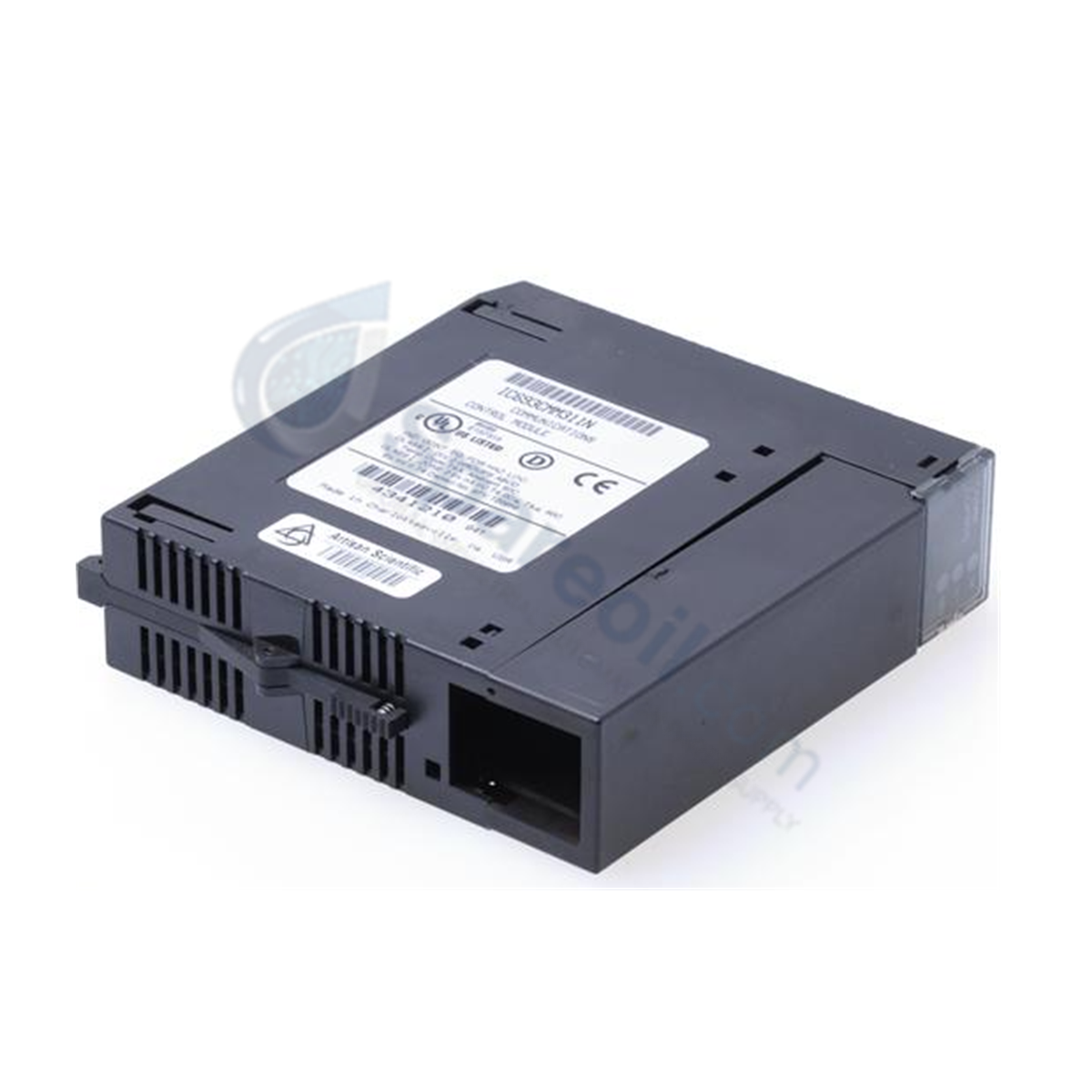

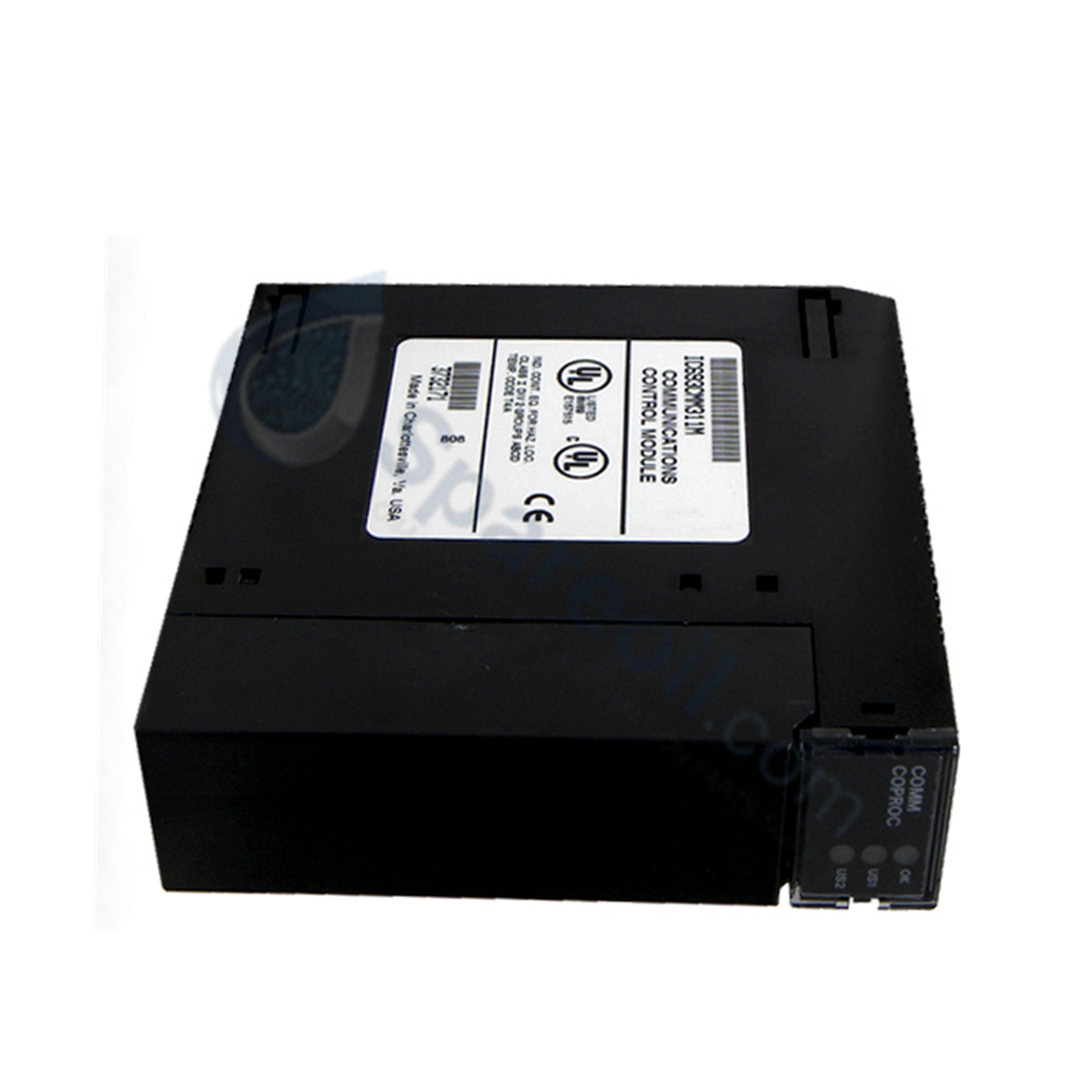

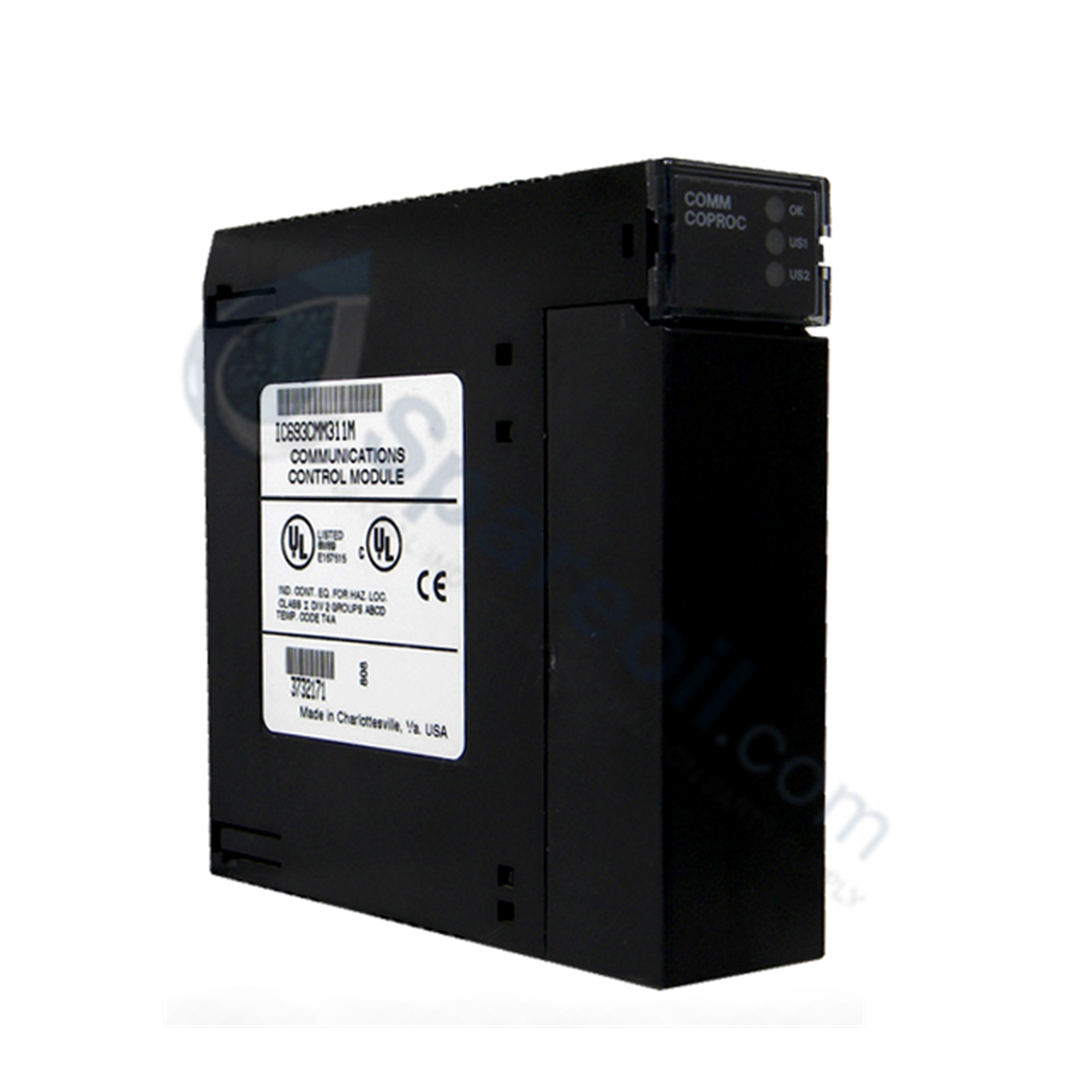

وحدة المعالج المساعد للاتصالات GE Fanuc IC693CMM311 Series 90-30

وحدة المعالج المساعد للاتصالات GE Fanuc IC693CMM311 Series 90-30

التوفر: 10 متوفر في المخزون

تعمل وحدة المعالج المساعد للاتصالات GE Fanuc IC693CMM311، والمفهرسة أيضًا باسم IC693CMM311، كمكون أجهزة مخصص لاتصالات البيانات التسلسلية داخل منصات...

رمز المنتج: IC693CMM311

Manufacturer: GE Fanuc
Product No.: IC693CMM311
Product Type: وحدات الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل وحدة المعالج المساعد للاتصالات GE Fanuc IC693CMM311، والمفهرسة أيضًا باسم IC693CMM311، كمكون أجهزة مخصص لاتصالات البيانات التسلسلية داخل منصات PLC من السلسلة 90-30.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	IC693CMM311
العلامة التجارية	GE Fanuc Emerson
المنشأ	الولايات المتحدة
الوزن	0.28 كجم (0.63 رطل)
الأبعاد	عرض فتحة واحدة
درجة حرارة التشغيل	معيار الصناعة من 0 إلى 60 درجة مئوية (المحيطة)
استهلاك الطاقة	400 مللي أمبير عند 5 فولت تيار مستمر
واجهات الاتصال	المنفذ 1: RS-232 المنفذ 2: RS-232 / RS-422 / RS-485
نوع الموصل	واجهتان أنثويتان ثنائيتان 25 دبوسًا من نوع D-shell (عبر كتلة موصل مدمجة)
البروتوكولات المدعومة	CCM، Modbus RTU Slave، SNP، SNP-X
معدلات الباود	300، 600، 1200، 2400، 4800، 9600، 19200 بت في الثانية
الوحدات القصوى	ما يصل إلى 4 وحدات لكل لوحة قاعدة CPU (CPU 331 وما بعده)
التوافق	وحدات CPU من السلسلة 90-30 المعيارية فقط (غير متوافقة مع وحدات CPU المضمنة 311، 313، 323)
مؤشرات الحالة	LEDs الخاصة بـ MODULE OK، PORT 1، PORT 2
الكابل المصاحب	كابل التوصيل Y IC693CBL305

سرعة الاتصال عبر الناقل الخلفي والشبكات الحتمية

تتصل الوحدة مباشرة باللوحة الخلفية من السلسلة 90-30، مستخدمة سرعة اتصال عالية عبر الناقل الخلفي لتوجيه حزم البيانات التسلسلية دون زيادة تأخر معالجة وحدة المعالجة المركزية. من خلال معالجة تغليف البيانات لبروتوكولات مثل Modbus RTU وSNP بشكل أصلي على البطاقة، فإنها تحسن أداء الشبكات الحتمية عبر رف PLC. يتيح ذلك قياس كثافة الإدخال/الإخراج المرنة عبر الروابط البعيدة مع ضمان بقاء توافق فلاش البرامج الثابتة عبر المعالجات المعيارية المتصلة دون عائق أثناء انفجارات البيانات.

الأسئلة المتكررة

س: هل يمكن استخدام هذه الوحدة جنبًا إلى جنب مع وحدات CPU المضمنة من السلسلة 90-30؟

ج: لا. تتطلب IC693CMM311 بنية CPU معيارية. وهي غير متوافقة مع موديلات CPU المضمنة 311 و313 و323.

س: ما هو الغرض من زر الضغط في اللوحة الأمامية بالوحدة؟

ج: يتضمن الجهاز زر إعادة تشغيل الاتصال. يسمح هذا لفنيي الصيانة بإعادة تشغيل إجراءات الاتصال التسلسلي وإزالة قفل المنافذ دون قطع التيار الكهربائي عن رف أو وحدة PLC بالكامل.

إرشادات التركيب الميداني

افصل الطاقة عن لوحة القاعدة قبل إدخال أو إزالة الوحدة. قد يؤدي الإدخال أثناء توصيل اللوحة الخلفية بالتيار الكهربائي إلى تلف المكونات الكهربائية.
ادفع الوحدة إلى أي فتحة متاحة في لوحة قاعدة وحدة المعالجة المركزية من السلسلة 90-30، باستثناء فتحة وحدة المعالجة المركزية المخصصة، مع التأكد من تثبيت موصلات اللوحة الخلفية بالكامل.
ثبت مزلاج هيكل الوحدة بإحكام في مجموعة لوحة القاعدة لمنع الحركة بسبب الاهتزاز.
استخدم كابل Y IC693CBL305 لتقسيم واجهة D-shell المادية ذات 25 سنًا إلى أسلاك منفذ فردية لتطبيقات RS-232 وRS-485.
أرض جميع دروع كابلات الاتصال بقضيب الأرض في العلبة المحلية لقمع التداخل الكهرومغناطيسي.
