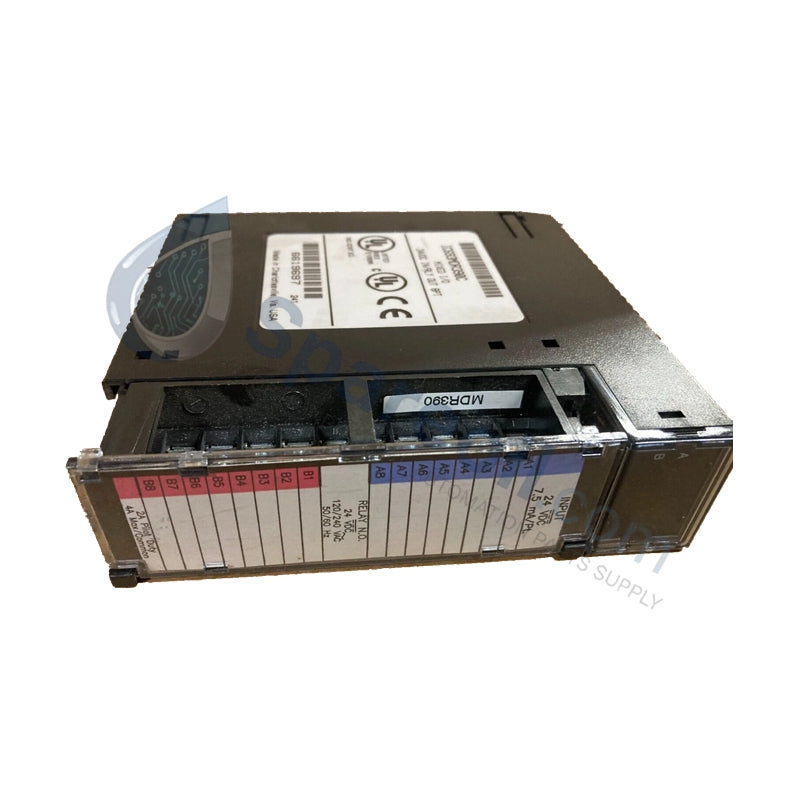

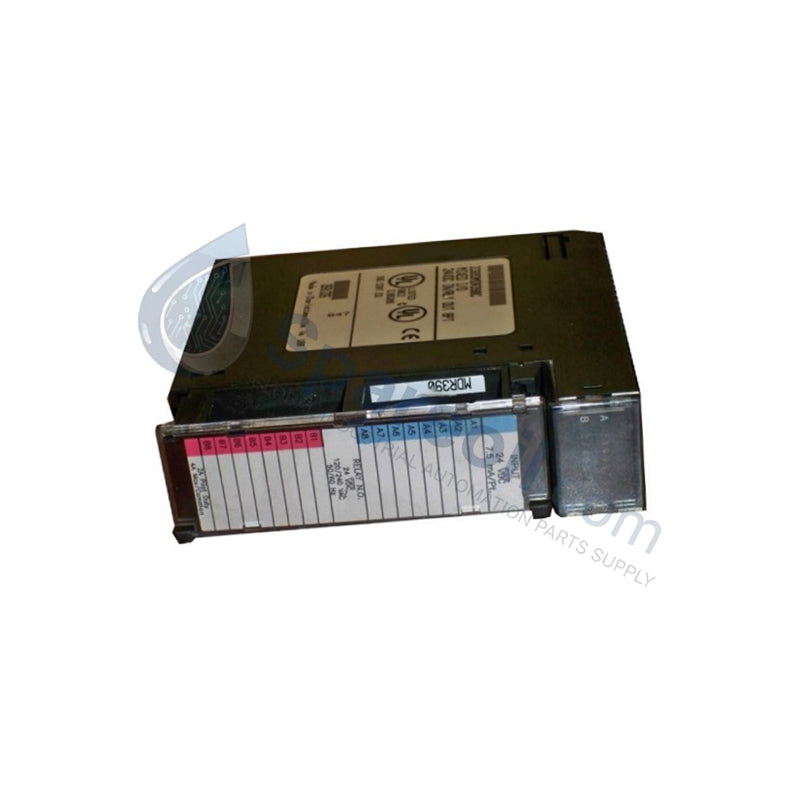

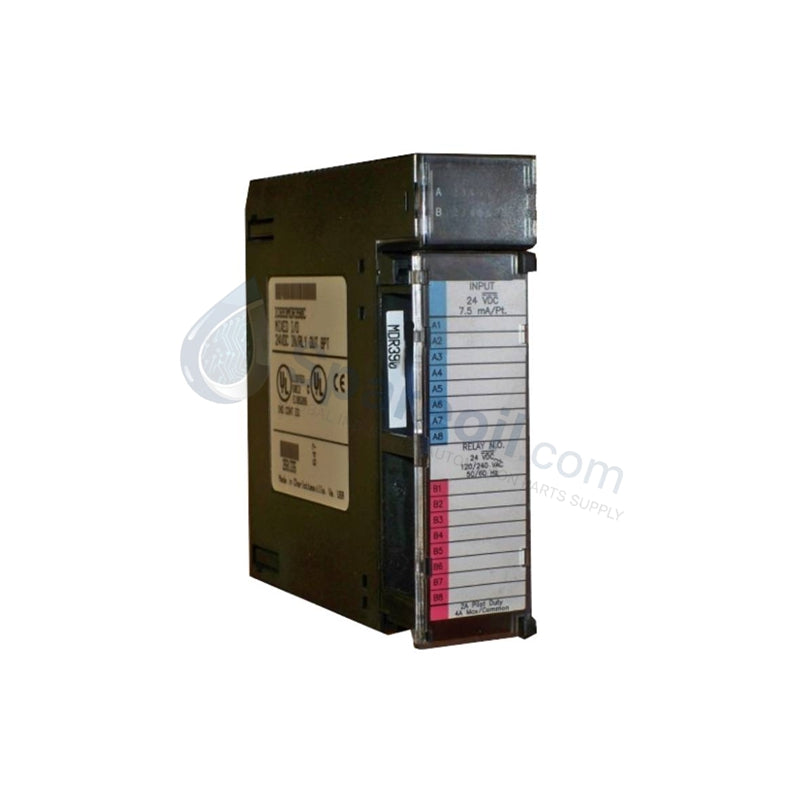

وحدة الإدخال/الإخراج الرقمية المختلطة GE Fanuc IC693MDR390C

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج يوفر GE Fanuc IC693MDR390C حلًا متعدد الاستخدامات وموفرًا للمساحة لنظام PLC من السلسلة 90-30 من خلال الجمع بين...

رمز المنتج: IC693MDR390C

Manufacturer: GE Fanuc
Product No.: IC693MDR390C
Product Type: وحدات الإدخال/الإخراج المنفصلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يوفر GE Fanuc IC693MDR390C حلًا متعدد الاستخدامات وموفرًا للمساحة لنظام PLC من السلسلة 90-30 من خلال الجمع بين وظائف الإدخال والإخراج في وحدة واحدة. تتميز هذه الوحدة المتكاملة المنفصلة بـ 8 قنوات إدخال بجهد 24 فولت تيار مستمر و 8 قنوات إخراج مرحلات مفتوحة عادةً (N.O.). وهي تدير إشارات الحقل بفاعلية من المستشعرات بينما تقوم في الوقت نفسه بتبديل أحمال الطاقة للمشغلات والملفات اللولبية وبادئات المحركات. نقدم هذه الوحدة جديدة تمامًا وأصلية بنسبة 100%، مما يضمن أفضل أداء لأنظمة التحكم الموزعة والتشغيل الآلي على نطاق صغير حيث تكون مساحة الرف محدودة.

المواصفات الفنية

المعلمة	التفاصيل
خط الإنتاج	PLC سلسلة 90-30
نوع الوحدة	وحدة إدخال / إخراج منفصلة مدمجة
قنوات الإدخال	8 نقاط (منطق إيجابي/سلبي 24 فولت تيار مستمر)
نطاق جهد الإدخال	-30 إلى +32 فولت تيار مستمر
تيار الإدخال	7.5 مللي أمبير عند الجهد المقنن
قنوات الإخراج	8 نقاط (مرحل مفتوح عادةً)
نطاق جهد الإخراج	5-30 فولت تيار مستمر / 5-250 فولت تيار متردد (50/60 هرتز)
العزل	1500 فولت بين جانب الحقل واللوحة الخلفية المنطقية
زمن الاستجابة	10 مللي ثانية (تشغيل/تحرير)
استخدام الطاقة الداخلية	80 مللي أمبير من ناقل +5 فولت؛ 125 مللي أمبير من ناقل مرحل +24 فولت
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية

المزايا الهندسية

تحسين الوظائف المزدوجة: من خلال دمج 8 مدخلات و 8 مخرجات مرحلية في فتحة واحدة، تزيد IC693MDR390C من كثافة الإدخال/الإخراج. وهذا يقلل من التكلفة الإجمالية لنظام PLC ويقلل من المساحة المادية المطلوبة في لوحات التحكم الصغيرة.
تبديل الحمل عالي الجهد: تتعامل جهات اتصال المرحل القوية من النوع A مع أحمال التيار المتردد (حتى 250 فولت) والتيار المستمر (حتى 30 فولت). يزيل هذا التنوع الحاجة إلى مرحلات التوصيل عند التحكم في المكونات الصناعية الشائعة مثل الصمامات أو المحركات الصغيرة.
عزل فائق للإشارة: يحمي العزل البصري والجلفاني المتكامل (1500 فولت) اللوحة الخلفية للسلسلة 90-30 من الضوضاء الكهربائية من جانب الحقل والجهود العابرة عالية الجهد، مما يزيد بشكل كبير من العمر الافتراضي لوحدة المعالجة المركزية.
تشخيص مبسط: توفر مؤشرات LED الأمامية تحققًا مرئيًا فوريًا لحالات منطق الإدخال والإخراج. يمكن لفرق الصيانة تحديد أعطال الإشارة بنظرة سريعة دون استخدام برامج برمجة متخصصة.
منطق إدخال مرن: تدعم نقاط إدخال 24 فولت تيار مستمر كلاً من المنطق الإيجابي والسلبي، مما يسمح بالتكامل السلس مع مجموعة متنوعة من أجهزة الاستشعار وأجهزة الحقل الغاطسة أو المصدرة.

الأسئلة الشائعة

1. هل تتطلب IC693MDR390C طاقة خارجية للمرحلات؟

نعم. بينما تسحب الوحدة طاقة المنطق من اللوحة الخلفية، تتطلب ملفات المرحل 24 فولت تيار مستمر من مصدر طاقة الرف أو مصدر خارجي. بالإضافة إلى ذلك، يجب أن يأتي الحمل الذي يتم تبديله بواسطة جهات اتصال المرحل من دائرة طاقة خارجية.

2. هل يمكن لمخرجات المرحل التعامل مع التبديل عالي التردد؟

وحدات المرحل مثل IC693MDR390C هي الأنسب للتبديل منخفض التردد (مثل تشغيل/إيقاف المضخة). لتطبيقات النبض عالية السرعة أو التحكم في PWM، نوصي باستخدام وحدة إخراج الترانزستور مثل IC693MDL753 لتجنب التآكل الميكانيكي على جهات الاتصال.

3. ما الفرق بين "الإصدار C" (IC693MDR390C) والإصدارات الأقدم؟

يمثل "الإصدار C" أحدث بناء للأجهزة، حيث يشتمل على معايير المكونات الحديثة وتحسين تبديد الحرارة. يظل متوافقًا تمامًا مع جميع رفوف السلسلة 90-30 وتكوينات البرامج القديمة.

4. هل يمكنني مزج جهود التيار المتردد والتيار المستمر على مخرجات المرحل؟

نظرًا لأن جهات اتصال المرحل توفر عزلًا ماديًا، يمكنك تبديل جهود مختلفة عبر قنوات منفصلة. ومع ذلك، يجب عليك التأكد من أن كل مجموعة تشترك في عائد مشترك مناسب للجهد المستخدم وتلتزم بحدود العزل المحددة البالغة 1500 فولت.
