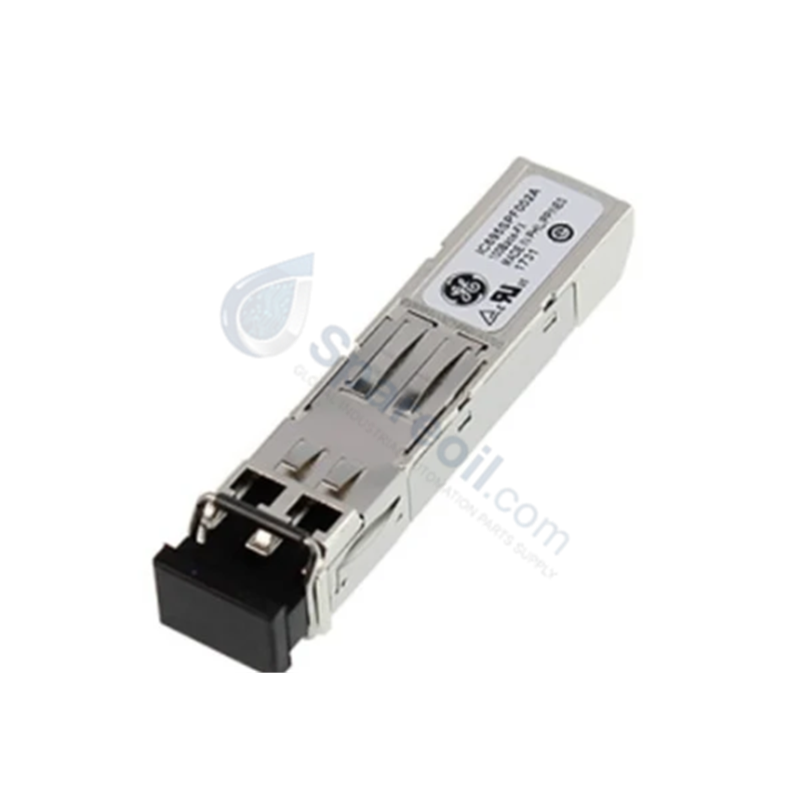

تعمل وحدة GE Fanuc IC695SPF550، والمصنفة أيضًا كوحدة جهاز الإرسال والاستقبال IC695SPF550، كمكون مادي مخصص لربط شبكات الألياف الضوئية ضمن منصات PACSystems RX3i.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC695SPF550 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة |
| الوزن | 3.00 رطل |
| الأبعاد | عامل الشكل القياسي RX3i بفتحة واحدة |
| درجة حرارة التشغيل | 0 - 60 درجة مئوية |
| استهلاك الطاقة | 1.9 أمبير عند 3.3 فولت تيار مستمر / 1.1 أمبير عند 5 فولت تيار مستمر |
| عدد المنافذ | 8 منافذ |
| سرعة الشبكة الأساسية | 100/1000 ميجابت في الثانية |
| معيار الألياف الضوئية | 1000Base-SX / 100Base-SX |
| المسافة القصوى | 550 متر |
| موصل الواجهة | RJ45 / SFP Cage |
| سعة الإدخال/الإخراج | 32 |
الشبكة الحتمية وتوافق فلاش البرامج الثابتة
تتكامل الوحدة مباشرة في ناقل اللوحة الخلفية RX3i، وتدعم الشبكات الحتمية عالية السرعة عبر تكوينات جسر Profinet أو EtherNet/IP القياسية. للحفاظ على تزامن النظام، يجب أن يتطابق توافق فلاش البرامج الثابتة مع مستوى مراجعة أجهزة وحدة المعالجة المركزية الرئيسية. تؤدي عدم توافق البرامج الثابتة أثناء التشغيل إلى أخطاء في اللوحة الخلفية، مما يوقف تكوين ناقل التشغيل.
الأسئلة المتداولة
س: ما هي القيود المتعلقة بتبديل وحدات SFP السريع؟
ج: يمكن إزالة أو إدخال أجهزة الإرسال والاستقبال SFP الفعلية في القفص تحت الطاقة دون مقاطعة عمليات اللوحة الخلفية. ومع ذلك، سيؤدي فصل خطوط الألياف بينما تقوم الوحدة بنقل نقاط الإدخال/الإخراج المنطقية بنشاط إلى حدوث أخطاء في فقدان البيانات في وحدة تحكم CPU RX3i.
س: ما الذي يسبب فشل ارتباط المنفذ النشط عند توصيل الكبل الفعلي؟
ج: تحدث أعطال الارتباط إذا انحرف نوع قلب الألياف المتصل عن حدود البصريات المحددة لجهاز الإرسال والاستقبال، أو إذا انخفض توافق فلاش البرامج الثابتة على وحدة التحكم المضيفة RX3i عن عتبة مراجعة الأجهزة المطلوبة.
إرشادات التثبيت الميداني
- محاذاة اللوحة الخلفية: أدخل الوحدة في الفتحة المخصصة على رف RX3i حتى تستقر مشابك التثبيت البلاستيكية العلوية والسفلية في مكانها. تحقق من أن مشبك التأريض يتصل بالسكك المعدنية للوحة الخلفية.
- نصف قطر انحناء الألياف: حافظ على نصف قطر انحناء هيكلي لا يقل عن 30 مم لجميع كابلات الألياف الضوئية المتصلة بأقفاص SFP لمنع توهين الإشارة وفقدان الحزم.
- نظافة قفص SFP: احتفظ بسدادات الغبار الواقية مدخلة في جميع أقفاص SFP ومنافذ RJ45 غير المستخدمة. افحص أسطح حلقة الألياف بحثًا عن تلوث بالزيت أو الغبار قبل الإدخال الفعلي النهائي.
