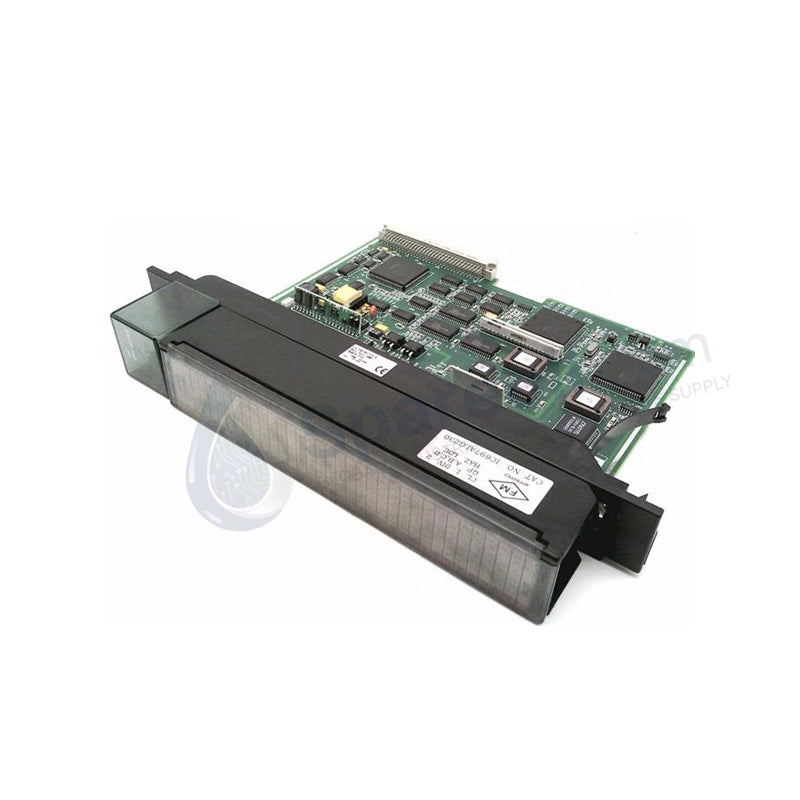

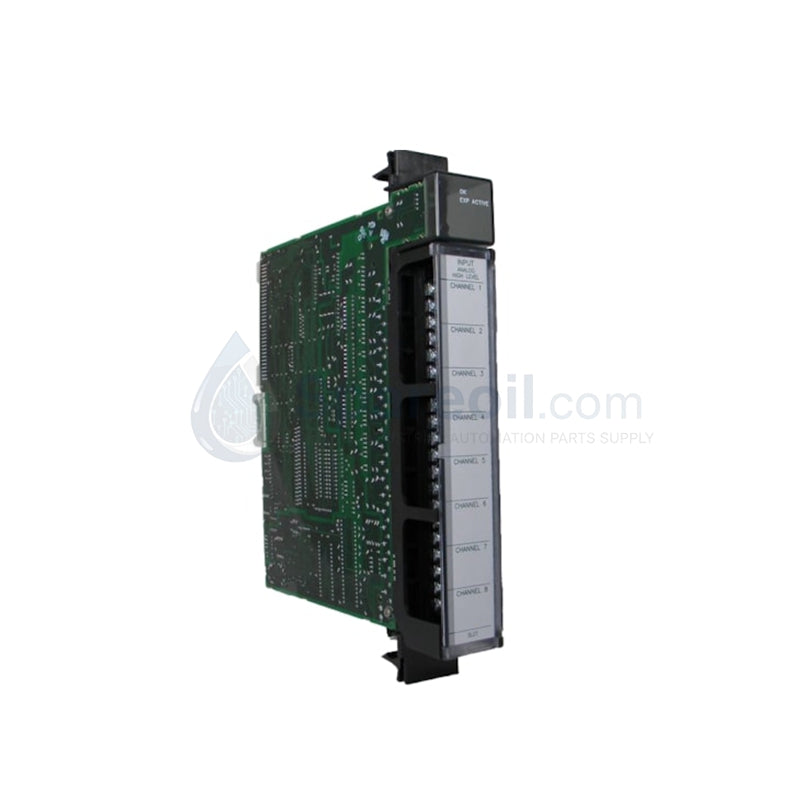

GE Fanuc IC697ALG230F وحدة محول أساسي 10 فولت تيار مستمر 4-20 مللي أمب

GE Fanuc IC697ALG230F وحدة محول أساسي 10 فولت تيار مستمر 4-20 مللي أمبير

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل الوحدة GE Fanuc IC697ALG230F كوحدة تحويل أساسية عالية الدقة لنظام التحكم المنطقي القابل للبرمجة (PLC)...

رمز المنتج: IC697ALG230F

Manufacturer: GE Fanuc
Product No.: IC697ALG230F
Product Type: وحدة تحكم منطقية قابلة للبرمجة (PLC) مركبة على حامل VME
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل الوحدة GE Fanuc IC697ALG230F كوحدة تحويل أساسية عالية الدقة لنظام التحكم المنطقي القابل للبرمجة (PLC) من السلسلة 90-70. ترتكز هذه الوحدة على النظام الفرعي التناظري، حيث تقوم بتحويل إشارات الجهد الخام (±10 فولت تيار مستمر) والتيار (4–20 مللي أمبير) من أجهزة الإرسال الميدانية إلى بيانات رقمية لوحدة المعالجة المركزية. تتميز بثماني قنوات إدخال تفاضلية، مما يوفر رفضًا فائقًا للضوضاء للقياسات الهامة في توليد الطاقة، والمعالجة الكيميائية، ومعالجة المياه. وكمحول أساسي، تدير الوحدة IC697ALG230F معالجة الإشارات لنفسها وتتحكم في وحدات التوسعة الإضافية، مما يجعلها الواجهة الأساسية للحصول على البيانات التناظرية واسعة النطاق في معماريات VME المعقدة.

المواصفات الفنية

الفئة	تفاصيل المواصفات
رقم الموديل	IC697ALG230F
السلسلة	السلسلة 90-70
قنوات الإدخال	8 مدخلات تناظرية تفاضلية
نطاقات الإدخال	الجهد: ±10 فولت تيار مستمر؛ التيار: 4–20 مللي أمبير (افتراضي)
الدقة	12 بت إلى 16 بت حسب التكوين
دقة الجهد	±0.01% من المقياس الكامل؛ ±0.02% من القيمة
دقة التيار	±0.05% من المقياس الكامل؛ ±0.1% من القيمة
معدل التحديث	2.4 مللي ثانية إلى 2.8 مللي ثانية (يعتمد على النظام)
مقاومة الإدخال	>10 كيلو أوم (مدخلات الجهد)
العزل	عزل غلفاني بين القنوات واللوحة الخلفية للنظام
استهلاك الطاقة	0.8 أمبير (4 واط) عند +5 فولت
درجة حرارة التشغيل	–20 درجة مئوية إلى +70 درجة مئوية
التثبيت	فتحة واحدة في رف VME من السلسلة 90-70

مزايا هندسية

بنية تفاضلية عالية الدقة: تستخدم الوحدة IC697ALG230F أسلاكًا تفاضلية لجميع القنوات الثمانية. يلغي هذا التكوين الضوضاء الناتجة عن الوضع المشترك والتداخل الكهرومغناطيسي (EMI) بشكل فعال، مما يضمن تلقي وحدة التحكم المنطقية القابلة للبرمجة (PLC) بيانات دقيقة حتى عندما تمر كابلات المستشعرات بالقرب من أسلاك المحركات عالية الجهد.
قابلية توسعة ضخمة للنظام: تعمل هذه الوحدة بمثابة "الرئيس" للنظام الفرعي التناظري. من خلال التفاعل مع وحدات التوسعة IC697ALG440 (الجهد) أو IC697ALG441 (التيار)، يتوسع النظام ليصل إلى 120 مدخلًا تناظريًا. تتيح هذه البنية للمرافق توسيع قدرات المراقبة الخاصة بها دون استهلاك فتحات وحدة المعالجة المركزية القيمة.
استجابة سريعة للإشارة: توفر الوحدة معدلات تحديث تصل إلى 2.4 مللي ثانية. يتيح هذا الأداء ذو الكمون المنخفض لوحدة التحكم المنطقية القابلة للبرمجة (PLC) تنفيذ حلقات التحكم في الوقت الفعلي للمتغيرات العملية الديناميكية مثل ضغط بخار التوربينات أو تنظيم التدفق عالي السرعة.
مرونة حرارية من الدرجة الصناعية: مع نطاق درجة حرارة تشغيل يمتد حتى +70 درجة مئوية، تصمد الوحدة IC697ALG230F في الخزائن الصناعية غير المكيفة حيث تفشل الإلكترونيات التجارية القياسية.
تشخيص أعطال متقدم: تراقب الوحدة باستمرار حالات تجاوز النطاق، ونقص النطاق، وقطع الأسلاك. وتحدد على الفور حلقات 4–20 مللي أمبير المكسورة، مما يسمح لمنطق السلامة ببدء إيقاف تشغيل منظم أو تنبيه موظفي الصيانة قبل حدوث انحرافات في العملية.

الأسئلة الشائعة

هل يمكنني مزج إشارات الجهد والتيار على نفس الوحدة IC697ALG230F؟

نعم. يمكنك تكوين القنوات الفردية إما لـ ±10 فولت تيار مستمر أو حلقات 4-20 مللي أمبير من خلال تكوين البرنامج، مما يوفر أقصى قدر من المرونة لمصفوفات المستشعرات المتنوعة.
هل تتطلب هذه الوحدة مصدر طاقة منفصلًا لحلقات التيار؟

تسحب الوحدة طاقة منطقها (0.8 أمبير) من اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC). ومع ذلك، تتطلب حلقات التيار في الجانب الميداني عادةً مصدر طاقة مستخدم خارجي 24 فولت تيار مستمر لتشغيل أجهزة الإرسال، اعتمادًا على تكوين الأسلاك الخاص بك.
كيف تتعامل الوحدة IC697ALG230F مع متطلبات الدقة العالية جدًا؟

بينما يوفر المحول التناظري الرقمي الأساسي دقة 12 بت، تستخدم الوحدة تقنيات أخذ العينات الزائدة والترشيح لتوفير دقة فعالة تصل إلى 16 بت، مما يقلل بشكل كبير من ضوضاء الإشارة.
هل هذا المنتج "جديد تمامًا"؟

نحن نضمن أن هذه الوحدة IC697ALG230F هي معدات GE Fanuc/Emerson جديدة 100% وأصلية. يتم شحن كل وحدة في عبوتها الأصلية المختومة من المصنع مع ضمان فني كامل لمدة 12 شهرًا.
