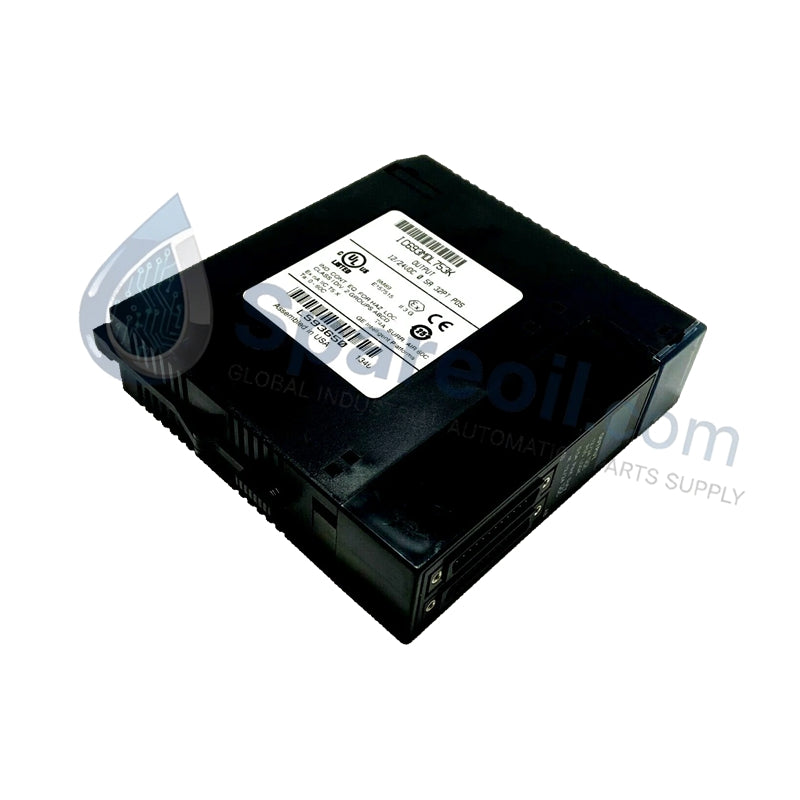

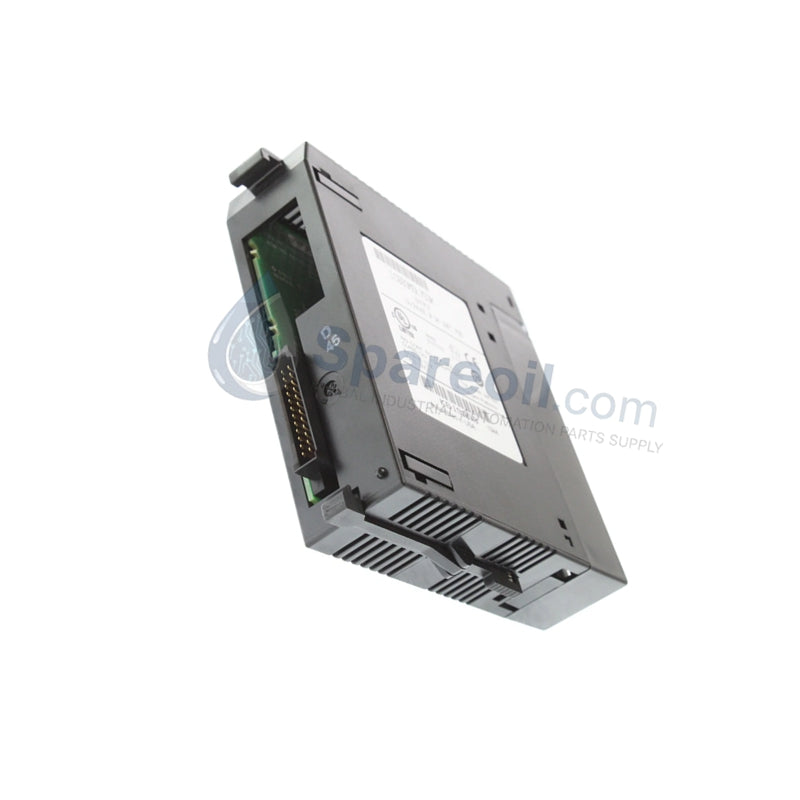

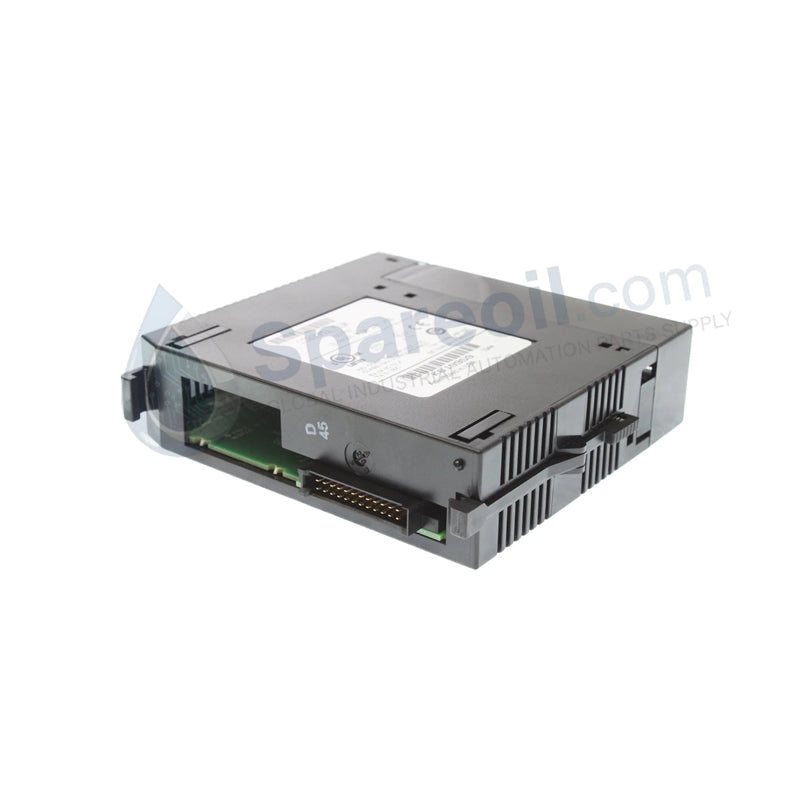

وحدة الترانزستور GE IC693MDL753K Series 90-30 12/24VDC

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل GE Fanuc IC693MDL753K كوحدة رقمية عالية الكثافة لسلسلة 90-30 من أنظمة PLC. توفر هذه الوحدة 32 قناة...

رمز المنتج: IC693MDL753K

Manufacturer: GE Fanuc
Product No.: IC693MDL753K
Product Type: وحدات الإخراج المنفصلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل GE Fanuc IC693MDL753K كوحدة رقمية عالية الكثافة لسلسلة 90-30 من أنظمة PLC. توفر هذه الوحدة 32 قناة إخراج بمنطق إيجابي (مصدر)، مما يتيح للمعالج المركزي التحكم في مجموعة واسعة من الأحمال الميدانية بما في ذلك بادئات المحركات، الملفات اللولبية، ولوحات المؤشرات. باستخدام تبديل الترانزستور ذي الحالة الصلبة، فإنها توفر أوقات استجابة سريعة تتجاوز بكثير وحدات الترحيل التقليدية. نحن نوفر هذه الوحدة كمنتج جديد وأصلي 100%، وتتميز بأحدث إصدار من الأجهزة Revision K لتحسين عمر المكونات والكفاءة الحرارية.

المواصفات الفنية

المعلمة	المواصفات
نوع الإخراج	ترانزستور (منطق إيجابي / مصدر)
عدد النقاط	32 (مرتبة في 4 مجموعات من 8)
جهد التشغيل	12 إلى 24 VDC (+20%, -15%)
نطاق جهد الإخراج	10.2 إلى 28.8 VDC
تيار الإخراج	0.5 أمبير لكل نقطة (2.0 أمبير كحد أقصى لكل مشترك)
تيار الاندفاع	2.0 أمبير لمدة 10 مللي ثانية
وقت الاستجابة	< 1 مللي ثانية (أقصى سرعة تبديل)
العزل	1500 فولت بين جانب المجال ولوحة الدوائر المنطقية
استهلاك الطاقة	260 مللي أمبير @ 5 VDC (من لوحة الدوائر)
مؤشرات الحالة	32 مصباح LED فردي للإخراج

المزايا الهندسية

توسيع الخزانة عالية الكثافة: تتيح لك بنية الـ 32 نقطة مضاعفة سعة الإدخال/الإخراج لديك دون زيادة البصمة المادية لرف PLC. يوفر هذا مساحة السكة الحرجة ويقلل من عدد الألواح الأساسية المطلوبة للتطبيقات واسعة النطاق.
أداء تبديل سريع: على عكس المرحلات الميكانيكية، يتم تبديل مخارج الترانزستور في أقل من 1 مللي ثانية. تدعم هذه القدرة عالية السرعة التطبيقات الدقيقة مثل الفرز عالي السرعة، ومهام تعديل عرض النبضات (PWM)، والمشغلات ذات الدورة السريعة.
عزل إشارة قوي: تتضمن الوحدة عزلًا بصريًا بقوة 1500 فولت. يحمي هذا الحاجز وحدة المعالجة المركزية الحساسة ومنطق لوحة الدوائر من "الارتداد" الاستقرائي والعابرات عالية الجهد التي تنشأ من الملفات اللولبية أو المحركات في جانب المجال.
تشخيصات متقدمة: توفر 32 مصباح LED فردي للحالة تأكيدًا مرئيًا فوريًا لحالات منطق الإخراج. تقلل هذه الميزة من وقت استكشاف الأخطاء وإصلاحها عن طريق السماح للفنيين بالتحقق من أوامر PLC على لوحة الوحدة دون تدخل برمجي.
تصميم المصدر (المنطق الإيجابي): عن طريق توفير التيار للحمل، تبسط الوحدة الأسلاك في الدوائر الصناعية القياسية. إذا قصر سلك ميداني على الأرض، تفشل الدائرة بأمان عن طريق حرق المصهر بدلاً من تنشيط الحمل عن طريق الخطأ.

الأسئلة الشائعة

1. ما الفرق بين مخارج "المصدر" و"الغاطس"؟

IC693MDL753K هي وحدة مصدر (منطق إيجابي). تقوم بتوصيل الجانب "الساخن" من مصدر الطاقة DC بالحمل. في المقابل، تقوم الوحدة الغاطسة بتوصيل الحمل بالطرف المشترك/الأرضي. تفضل معظم المعايير الصناعية الحديثة مخارج المصدر لزيادة السلامة.

2. هل يمكنني خلط الفولتيات المختلفة عبر المجموعات الأربع؟

نعم. تقسم النقاط الـ 32 إلى 4 مجموعات معزولة من 8. كل مجموعة لها مشتركها الخاص، مما يتيح لك تشغيل مجموعات مختلفة بفولتيات متفاوتة ضمن نطاق 12-24 VDC إذا كانت أجهزتك الميدانية تتطلب ذلك.

3. هل تتطلب هذه الوحدة كتلة طرفية محددة؟

نظرًا لتصميم الـ 32 نقطة عالي الكثافة، تتطلب هذه الوحدة موصلًا عالي الكثافة (عادةً نمط فوجيتسو 40 دبوسًا) أو كابلًا مخصصًا ولوحة طرفية وسيطة. كتل الأطراف القياسية ذات الـ 20 دبوسًا المستخدمة في الوحدات ذات الـ 16 نقطة لن تناسب.

4. هل يمكن استخدام هذه الوحدة في نظام RX3i؟

نعم. تتوافق IC693MDL753K تمامًا مع لوحات دوائر PACSystems RX3i Universal. تعمل بسلاسة جنبًا إلى جنب مع وحدات RX3i الأحدث، مما يوفر حل إخراج عالي الكثافة فعال من حيث التكلفة.
